ECG前端检测电路设计（直流/交流导联脱落检测，单导三电极/双电极设计）

最近在心电前端电极电路设计方面遇到一些问题，总结了一些经验。
1.对于湿电极，一般采用DC导联脱落检测即可，可采用三电极或者双电极，市面上标准导联线一般是双电极，所以推荐采用双电极，这种设计需要把两电极下拉一个兆欧级别的电阻到右腿驱动，而不是通过外部电极接到人体，这样接可实现双电极，但是会降低输入阻抗，而且对于DC直流脱落检测也有一定影响，可考虑换成AC交流脱落检测。
2.对于干电极/电容电极，这种推荐使用AC交流导联脱落检测，AC交流脱落检测，这种需要考虑RC滤波器设计参数，因为下拉的电容会影响脱落时的等效阻抗=1/2piw*C，一般RC滤波起下拉电容考虑设计在100pF以下，如果电容值过大，无法区分脱落与未脱落状态。如果采用双电极设计，也要考虑下拉到RLD的电阻阻抗。
3.交流脱落检测会引入一定的噪声，需要通过数字滤波器处理

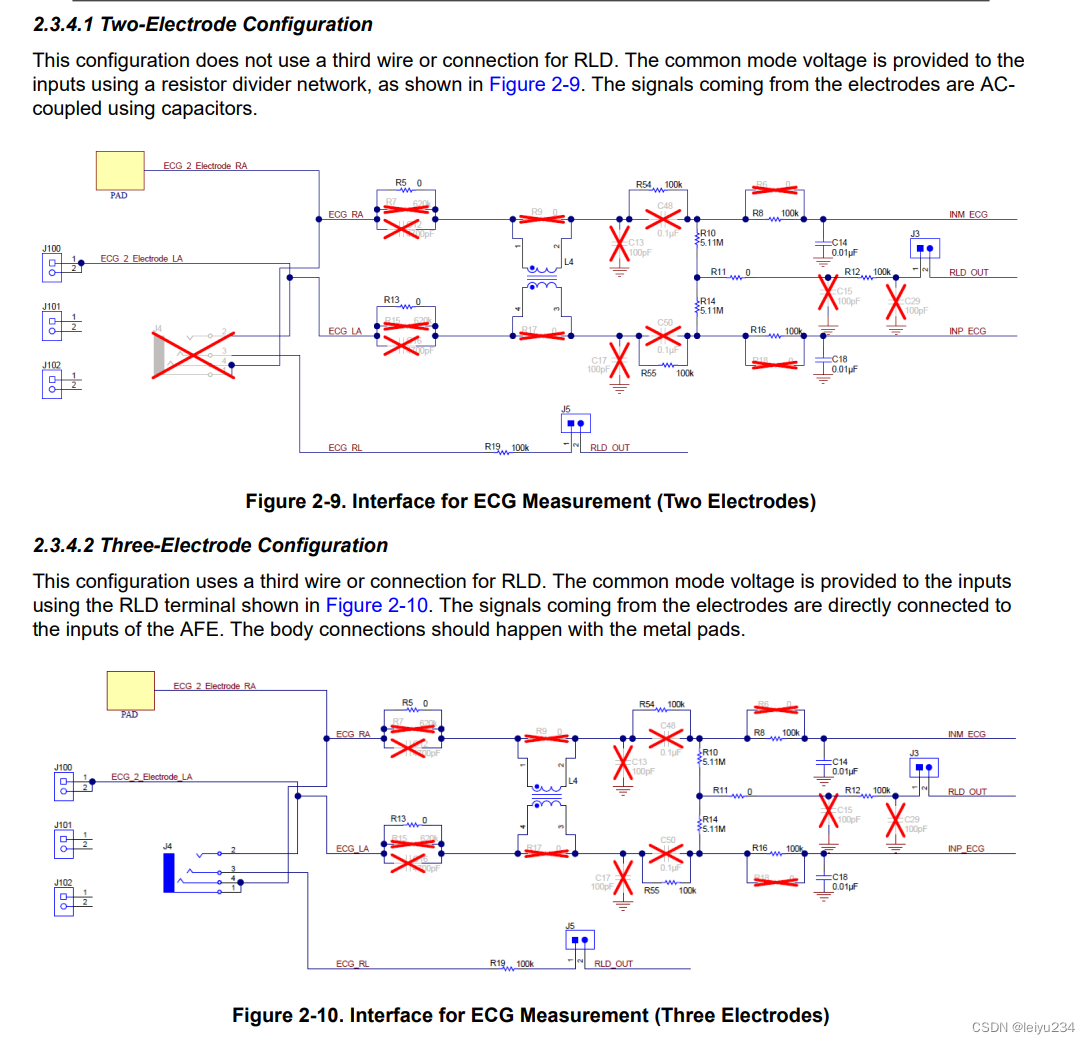

图中滤波电容过大，不适用于交流脱落检测，三/双电极设计可参考
