将DSLogic基础版升级plus版

DSLogic是国内梦源实验室设计的一款USB逻辑分析仪。有2个版本具体数据对比如下：

最近看到有人说可以升级PLUS版，也给出网址@Time4EE | Electronic Engineering - News: How to convert your DSLogic Basic into DSLogic Plus。刚好试试手里的基础版。

20220901：提供一个国外讨论的帖子地址，希望对你有帮助。

Upgrading DSLogic Basic to Plus without EEPROM modification - Page 1

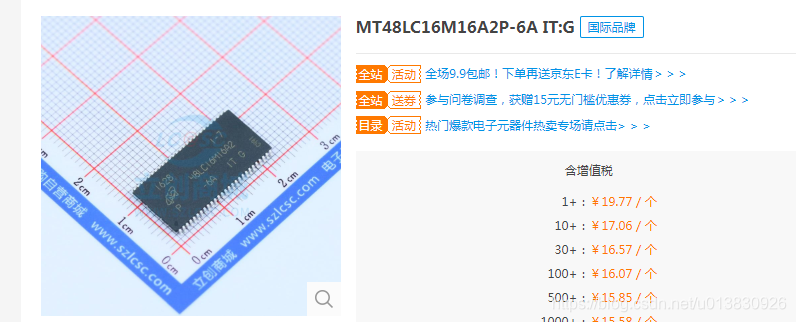

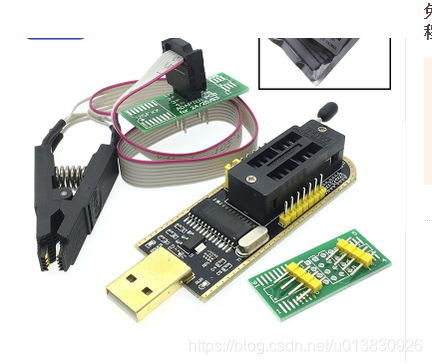

按照网页中说明，购买sdram。编程器上位机ASProgrammer、编程器（CH341A）、逻辑分析仪上位机

去除PCB上SDRAM焊盘的残留的焊锡，并焊接上SDRAM。

一定要将EEPROM芯片拆下来在编程器上进行烧录

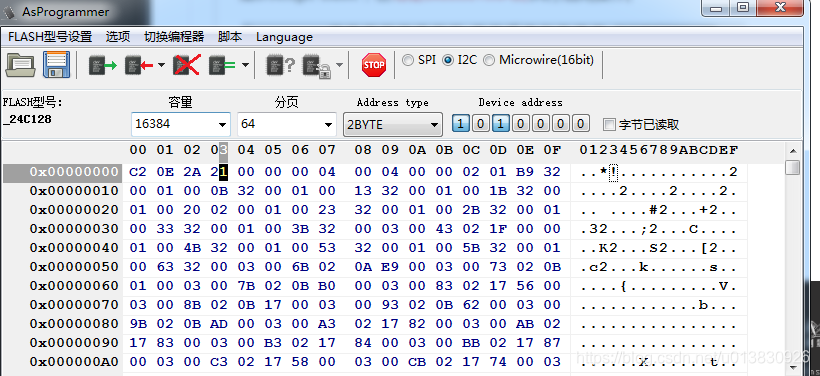

使用CH341A编程器修改EEPROM芯片内容。首先插入CH341A编程器，打开ASProgrammer编程器上位机，读取当前EEPROM芯片的内容。

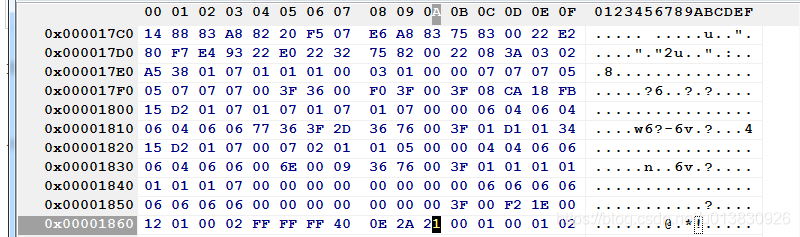

其次，在地址0x00000003处，将0x21修改为0x20，这将修改USB PID产品识别码，以便将逻辑分析仪检测为DSLogic Plus而不是DSLogic Basic；在地址0x0000186A处执行相同操作。

最后焊接上，注意检查有没有粘上焊锡在PCB其他位置。

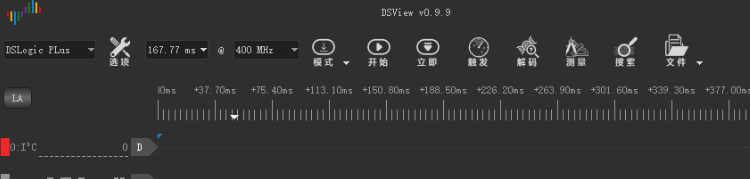

测试可以正常使用。记录下折腾^_^
