【5G】看信令学Xn切换

看信令学Xn切换

好久没写博客了，因为我是坑王，我想买只加菲猫

之前一篇博文写得是Handover也就是切换的，刚好这几周都在弄切换的信令。分享并总结一下自己的心得。

所有5G博主里对从业人员最有用的就是老康了，这个人的博文写得非常详细但是并不火。比如我的Xn切换信令就是看他的公众号学的
看LOG学4G(19)–切换请求消息(注解）

1建立Xn链路

首先两个5G基站需要建立Xn链路才可以进行切换，在配置基站的时候，source和target必须互为邻居

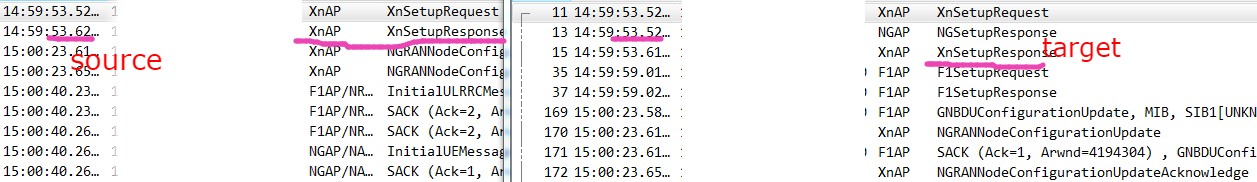

左侧是测试用的Source站，右侧是Target站。从建立小区开始，先从Source站发出建立Xn链路的消息，然后Target站也开始建立，Source站先建立完成，Target站随后建立完成。

2切换准备

要切换必须达到切换的条件，一般是A2，3，4事件

• A1：服务小区质量高于一个门限。 其作用是关闭正在进行的异频或异系统测量，这是后不需要测量邻区，不需要切换。
• A2：服务小区质量低于一个门限，其作用是终端提醒基站，开启异频或异系统测量的配置，让终端开始进行测量，为后续切换进行准备。
• A3：邻区质量高于服务小区一个门限（邻区的信号质量过于本小区）。—其作用是用于同频或异频的基于覆盖的切换。邻区质量高于本服务小区，并不一定需要进行切换。
• A4：邻区质量高于一个门限，其作用是用于负载均衡的切换。—邻区质量较好，可以考虑把负载分摊到邻区。
• A5：服务小区低于一个门限，邻区质量高于一个门限，为切换进行准备。—表明当前服务小区质量较差，邻区质量较好，可以考虑切换
  参考该博主的文章，很有帮助
  [4G&5G专题-93]：流程 - 4G LTE 终端在RRC 连接状态下的小区切换通用过程

UE先接入Source站，信号强度正常不触发Measurement。当Source站的信号强度低于设定的事件，本例选择A2 Event作为触发，即Source站的Rsrp低于设定强度，触发测量，作为切换的准备

当邻站的信号达到设定的切换要求时，本案例选择A4 Event作为Xn切换的触发事件。这个时候，会触发从Source站到Target站的切换事件。

3切换Handover

切换准备和过程就不说了，很多博客都有详细描述。协议也有非常详细的信令。

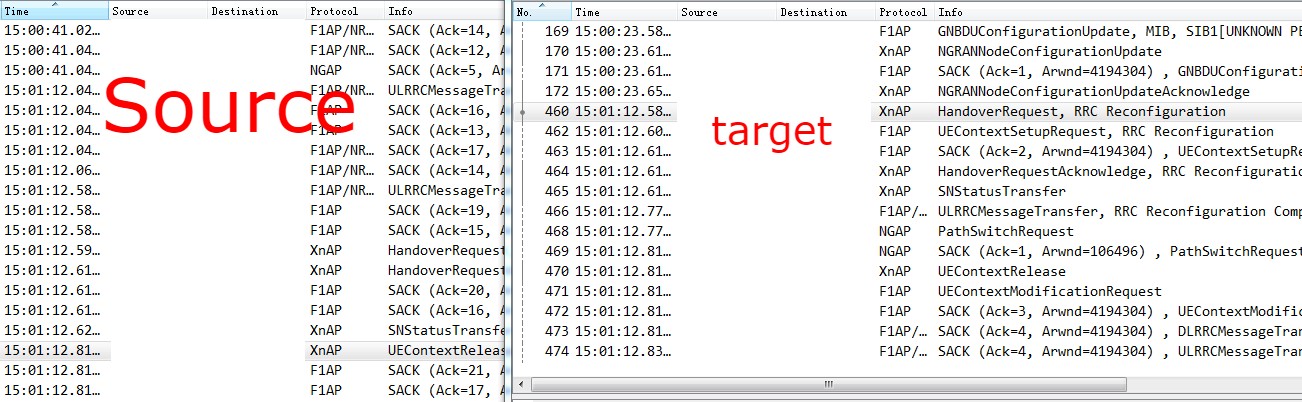

整个切换的过程要对着时间轴看，左边是source站，右侧target站。Source站是UE context release的过程，target接入
Xn异频切换不涉及UPF和AMF的切换所以，不会在target站出现新的PDU Establishment
