利用棋盘格图案完成相机标定

摄像机标定

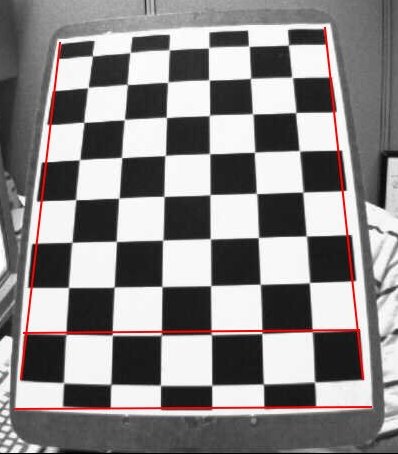

单孔摄像机（照相机）会给图像带来很多畸变。畸变主要有两种：径向畸变和切想畸变。如下图所示，用红色直线将棋盘的两个边标注出来，但是你会发现棋盘的边界并不和红线重合。所有我们认为应该是直线的也都凸出来了。

所以需要进行相机标定

棋盘格标定

OpenCV使用棋盘格板进行标定，如下图所示。为了标定相机，我们需要输入一系列三维点和它们对应的二维图像点。在黑白相间的棋盘格上，二维图像点很容易通过角点检测找到。而对于真实世界中的三维点呢？由于我们采集中，是将相机放在一个地方，而将棋盘格定标板进行移动变换不同的位置，然后对其进行拍摄。所以我们需要知道(X,Y,Z)的值。但是简单来说，我们定义棋盘格所在平面为XY平面，即Z=0。对于定标板来说，我们可以知道棋盘格的方块尺寸，例如30mm，这样我们就可以把棋盘格上的角点坐标定义为(0,0,0)，(30,0,0)，(60,0,0)，···，这个结果的单位是mm。
  3D点称为object points，2D图像点称为image points。

检测棋盘格角点

为了找到棋盘格模板，我们使用openCV中的函数cv2.findChessboardCorners()。我们也需要告诉程序我们使用的模板是什么规格的，例如88的棋盘格或者55棋盘格等，建议使用x方向和y方向个数不相等的棋盘格模板。下面实验中，我们使用的是86的棋盘格，每个方格边长是20mm，即含有75的内部角点。这个函数如果检测到模板，会返回对应的角点，并返回true。当然不一定所有的图像都能找到需要的模板，所以我们可以使用多幅图像进行定标。除了使用棋盘格，我们还可以使用圆点阵，对应的函数为cv2.findCirclesGrid()。
  

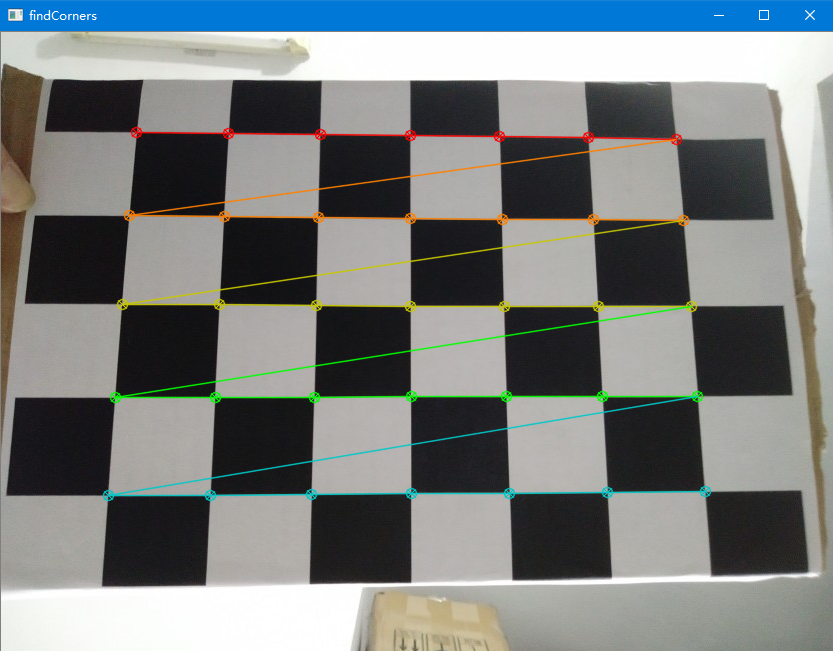

找到角点后，我们可以使用cv2.cornerSubPix()可以得到更为准确的角点像素坐标。我们也可以使用cv2.drawChessboardCorners()将角点绘制到图像上显示。如下图所示：

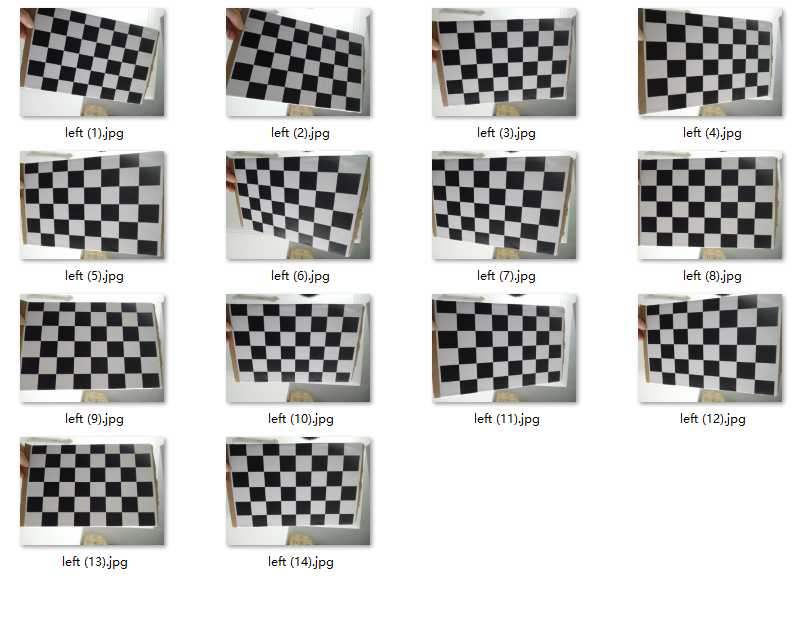

用手机拍摄了14张棋盘格图片，并将分辨率调整到832x624，既将原分辨率缩小20%

标定

通过上面的步骤，我们得到了用于标定的三维点和与
