HC32F002的UART功能注意点

问题：使用芯片HC32F002的UART功能来通信，波特率4800，其中格式为 数据位8位，偶校验，1停止位。使用串口通信工具发送数据，单片机接收数据出现错误。

参考程序来自于（小华提供的例程HC32F002_SDK\hc32f002_ddl_beta1.0\example\lpuart\lpuart_rx_tx_it）

void App_LpUartCfg(void)
{
    stc_lpuart_init_t  stcInit = {0};

    ///<外设模块时钟使能
    SYSCTRL_PeriphClkEnable(SYSCTRL_PERICLK_LPUART0);

    ///<LPUART 初始化
    stcInit.u32StopBits    = LPUART_STOPBITS_1;            ///< 1停止位
    stcInit.u32Parity      = LPUART_PARITY_NONE;           ///< 无校验
    stcInit.u32FrameLength = LPUART_FRAME_LEN_8BITS;       ///< 帧长8位
    stcInit.u32TransMode   = LPUART_MODE_TX_RX;            ///< 发送模式
    stcInit.stcBaudRate.u32SclkSrc  = LPUART_CLKSRC_PCLK;  ///< 传输时钟源
    stcInit.stcBaudRate.u32Sclk     = SYSCTRL_GetPCLK();   ///< PCLK获取
    stcInit.stcBaudRate.u32BaudRate = 9600;                ///< 波特率
    LPUART_Init(M0P_LPUART0, &stcInit);


}

其中变更：

   stcInit.u32Parity      = LPUART_PARITY_EVEN;           ///< 偶校验
   stcInit.stcBaudRate.u32BaudRate = 4800;                ///< 波特率


上位机发送命令如下：01   03

然而单片机中断接收的数据分别为0x81,0x03。

将校验位改为奇校验，那么单片机中断接收的数据变为0x01,0x83。

从以上结果可以得出偶校验时：接收的数据是奇数个1，则不正常；偶数个1则正常。

解决方法：

stcInit.u32FrameLength = LPUART_FRAME_LEN_9BITS;       ///< 帧长9位

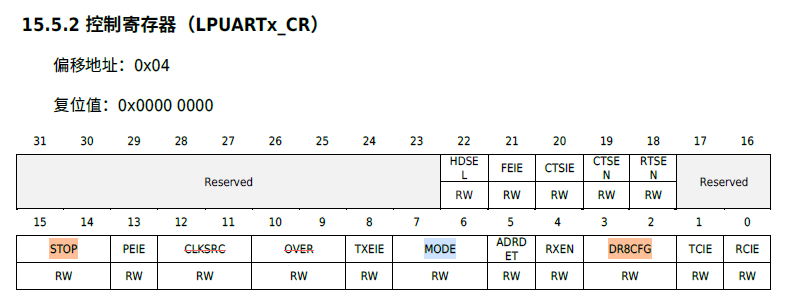

参考HC32F002参考手册

        需要将CR.MODE改为(0x11>>6),程序内使用LPUART_FRAME_LEN_9BITS可以满足要求，即模式3。

        LPUART_FRAME_LEN_8BITS是将CR.MODE改为（0x01>>6）,即模式1。
