Intermediate Core Graphics(Swift)-Transforms、Shadows

Transforms

所有的view和context都有一个current transformation matrix，或者叫做CTM。matrix表示的当前的position、scale和rotation。
UIView有一个CGAffineTransform类型的transform属性来表示matrix
context通过CGContextGetCTM来获取当前状态的CTM

例如，需要绘制如下的饼状图：

首先绘制红色的扇形图：

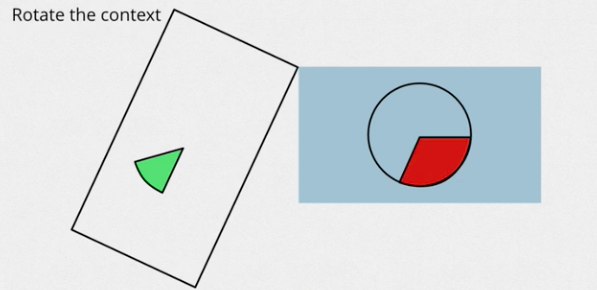

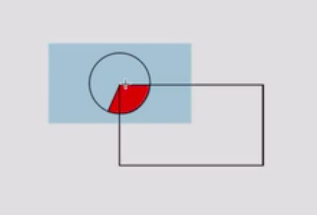

绘制绿色的扇形，把context旋转红色的扇形大小的角度，由于context的默认旋转点是在左上角，所以此时绿色的扇形是绘制在屏幕之外的地方

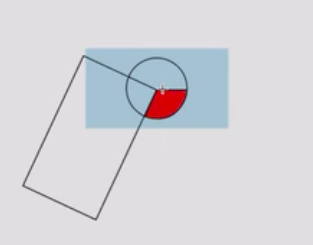

所以，正确的做法是，在旋转context之前，平移context，这样context的左上角就处于旋转的正确的位置：

然后再旋转

再把context平移到原来的位置

这时就可以绘制绿色的扇形

所以，整个的绘制的过程是：Translate->Rotate->Translate Back->Draw

本例的绘制chart过程如下：

    override func drawRect(rect: CGRect) {


        let context = UIGraphicsGetCurrentContext()
        let totalSpent = categories.reduce(0, combine: {$0 + $1.spent})
        guard totalSpent > 0 else { return }

        let diameter = min(bounds.width, bounds.height)
        let margin: CGFloat = 20
        //绘制Circle，平移到中心点
        let circle = UIBezierPath(ovalInRect: CGRect(x: 0, y: 0, width: diameter, height: diameter).insetBy(dx: margin, dy: margin))
        let transform = CGAffineTransformMakeTranslation(bounds.width/2-diameter/2, 0)
        circle.applyTransform(transform)

        let workingCategories = categories.filter({$0.spent > 0})
        for(index, _) in workingCategories.enumerate() {

            //扇形的百分比和角度
            let percent = CGFloat(workingCategories[index].spent / totalSpent)
            let angle = percent * 2 * π;

            print(workingCategories[index].name, workingCategories[index].spent, round(percent * 100))
            //半径和中心点
            let radius = diameter / 2 - margin
            let centerPoint = center
            //扇形路径
            let slice = UIBezierPath()
            slice.moveToPoint(centerPoint);
            slice.addLineToPoint(CGPoint(x: centerPoint.x+radius, y: centerPoint.y))
            slice.addArcWithCenter(centerPoint, radius: radius, startAngle: 0, endAngle: angle, clockwise: true)
            slice.closePath()
            //填充
            chartColors[index].setFill()
            slice.fill()
            //CTM变换
            CGContextTranslateCTM(context, centerPoint.x, centerPoint.y)
            CGContextRotateCTM(context, angle)
            CGContextTranslateCTM(context, -centerPoint.x, -centerPoint.y)

        }


        circle.stroke()

    }

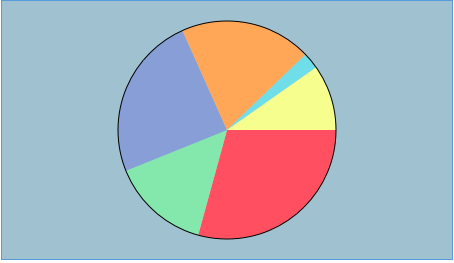

结果如下：

不光Core Graphic可以应用Transform，view和layer也可以应用Transform

Shadows

设置阴影的非UIKit的方法：

CGContextSetShadowWithColor(_:_:_:_:)

指定color，shadow的偏移量和blur radius

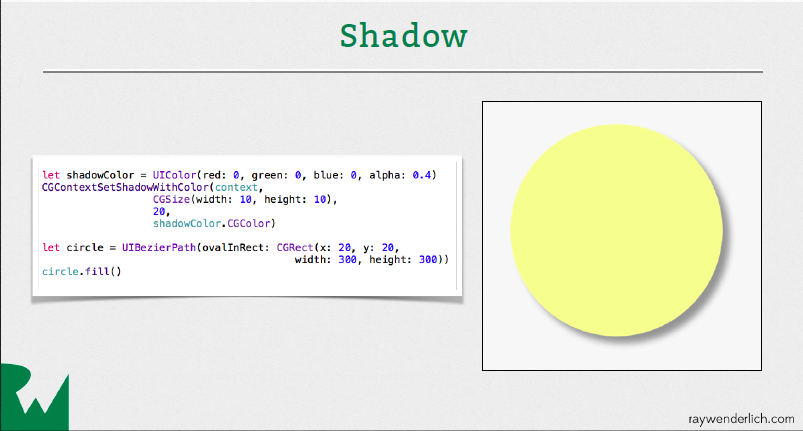

如下所示的例子：

Shadow with Stroke
下图是上图的circle添加了stroke之后的阴影效果，会发现其有两个阴影

• fill的阴影
• stroke的阴影

如果要实现如下的只有一个阴影该怎么做呢？

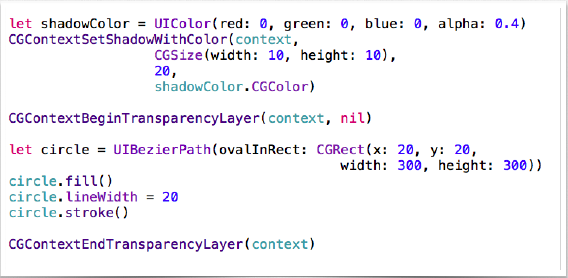

答案就是要使用transparency layer

在stroke和fill之前，开始了一个transparency layer。它所做的是，创建了一个单独的drawing buffer ,所有的shape都被绘制到这个buffer中，在这个
transparency layer结束后，然后buffer作为一个整体被绘制到context中，所以就只有一个阴影

本例的内容是为上一节的chart，创建一个阴影
如果单独添加如下代码：

//阴影
let shadowColor = UIColor(red: 0.5, green: 0.5, blue: 0.5, alpha: 0.4)
CGContextSetShadowWithColor(context, CGSize(width: 10,height: 10), 1, shadowColor.CGColor)

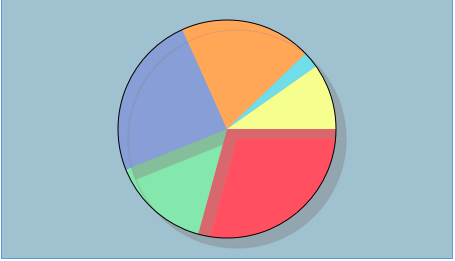

此时的效果如下，会发现每个扇形区域都一个阴影：

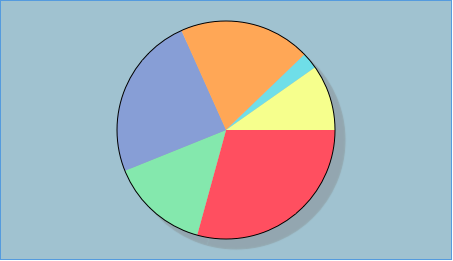

当添加CGContextBeginTransparencyLayer(context, nil)后

还要注意的是当改变当前CTM，最好使用CGContextSaveGState来保存状态

完整代码如下：

    CGContextSaveGState(context)
    //阴影
    let shadowColor = UIColor(red: 0.5, green: 0.5, blue: 0.5, alpha: 0.4)
    CGContextSetShadowWithColor(context, CGSize(width: 10,height: 10), 1, shadowColor.CGColor)
    CGContextBeginTransparencyLayer(context, nil)


    let workingCategories = categories.filter({ $0.spent > 0 })

    for (index, _) in workingCategories.enumerate() {

      ......

    }


    circle.stroke()
    //结束TransparencyLayer
    CGContextEndTransparencyLayer(context)
    CGContextRestoreGState(context)

可以对context进行scale和translate，使chart看起来有3d的效果

    CGContextScaleCTM(context, 1, 0.6)
    CGContextTranslateCTM(context, 0, 100)

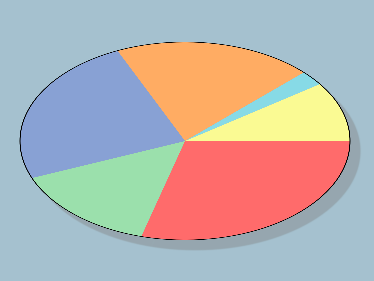

效果如下：
