[ADS] [CST] [HFSS] CST/HFSS/ADS版图 导入ADS 联合仿真

        在CST/HFSS中仿真完天线后，有时需要导入到ADS中进行联合仿真，直接上操作

1、CST与ADS联合仿真

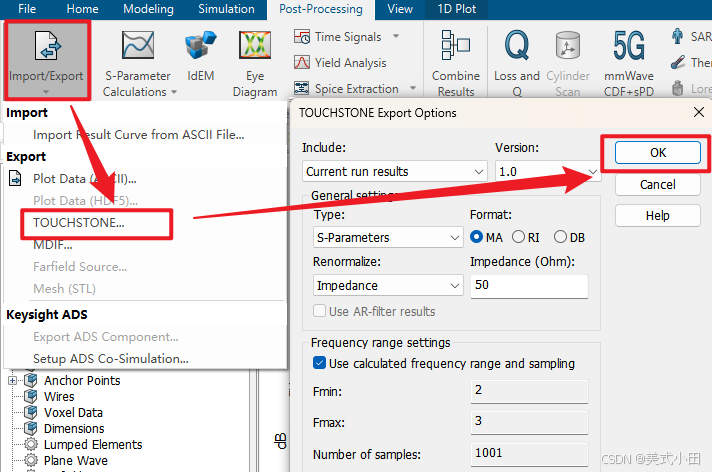

        CST中仿真完导出S11参数（如果是双端口全选即可），导出格式选TOUCHSTONE，点击OK，选择保存路径，后缀名为s1p文件

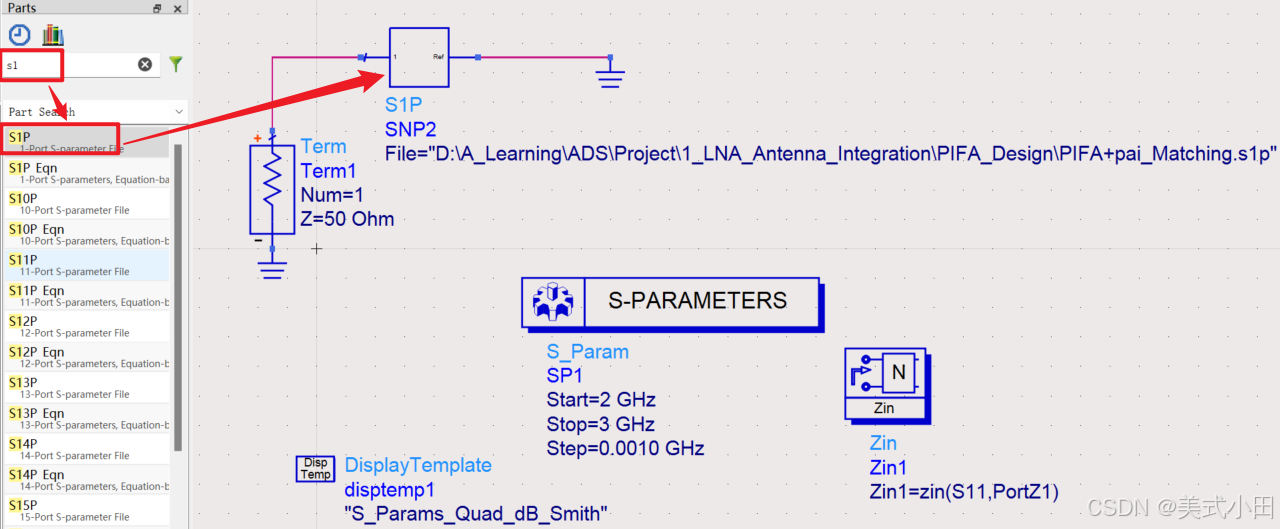

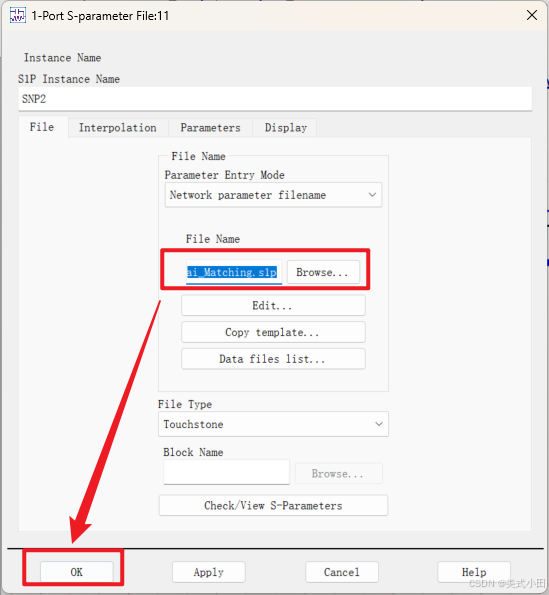

打开ADS新建原理图，找到s1p控件，双击S1P选择好文件位置，点击OK即可仿真

2、HFSS与ADS联合仿真

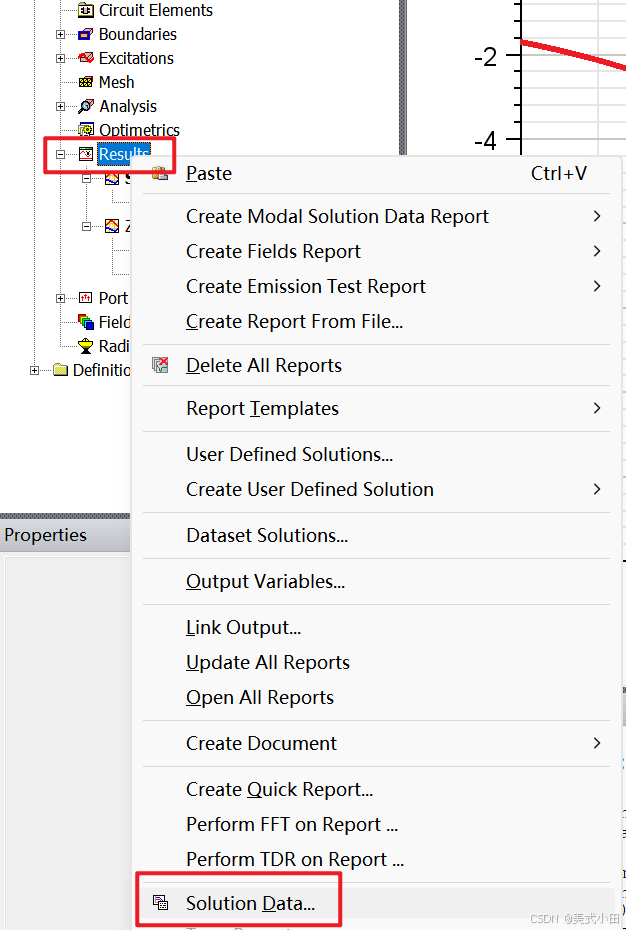

        HFSS仿真结束后右键Result，点击Solution Data

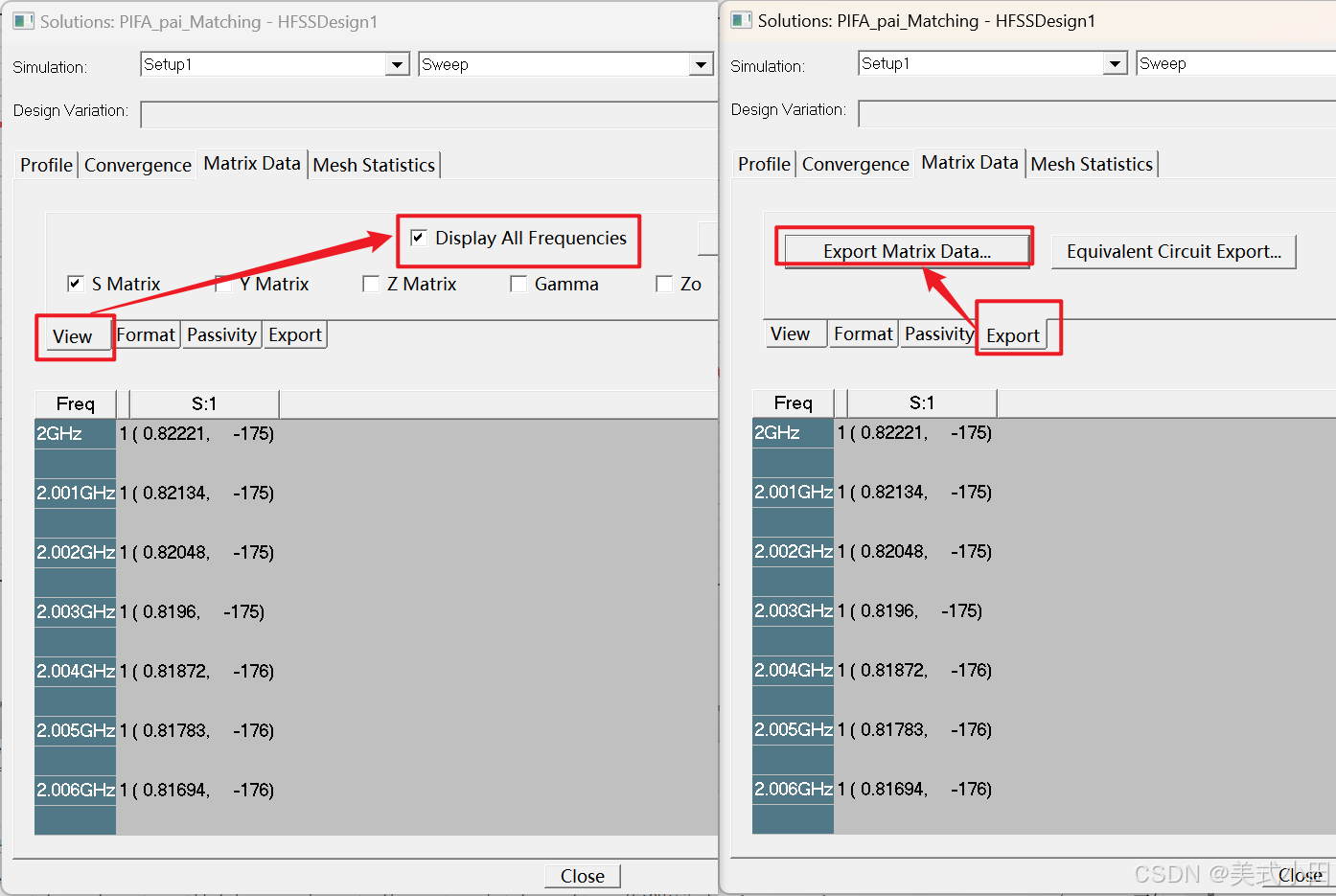

点击Display All Frequency，点击Export Matrix Data，保存格式选择sNp，因为该模型是单端口，所以文件后缀是s1p，接下来导入到ADS的步骤同上

3、ADS版图导出s1p到原理图

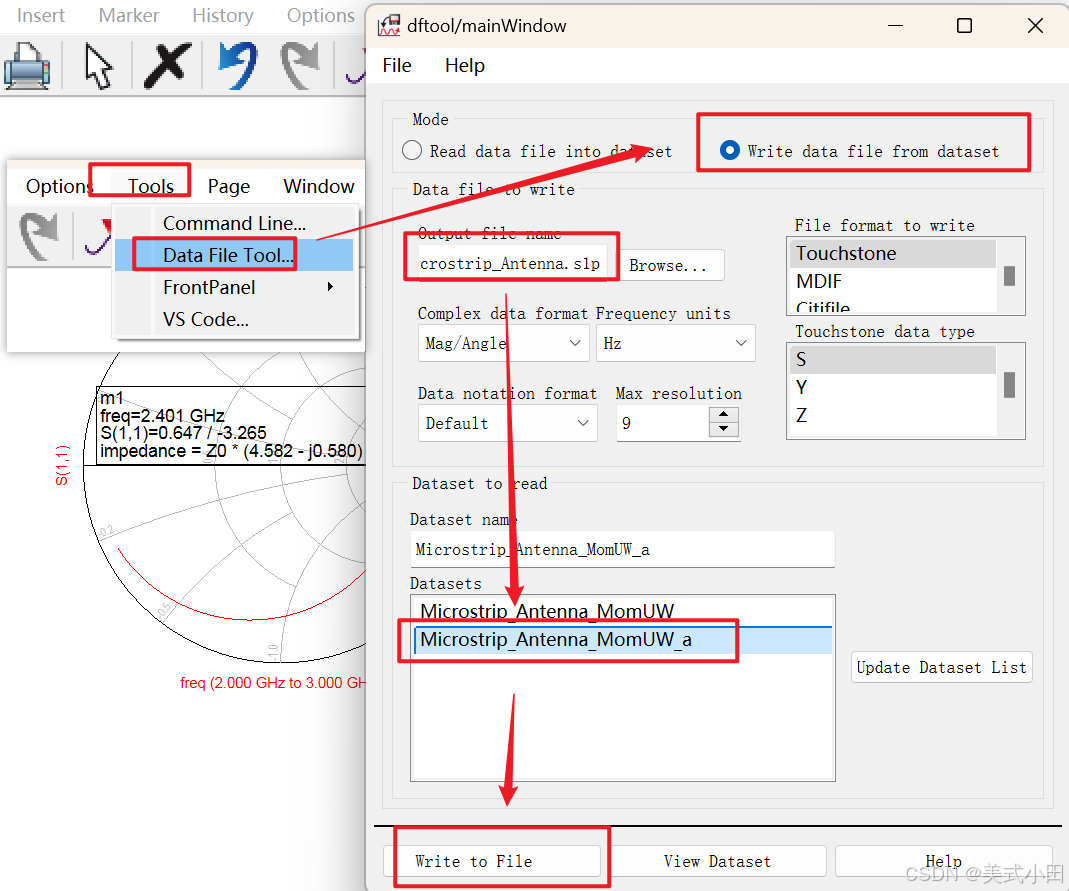

在ADS Layout仿真的结果界面下，点击Tool----Data File Tool----Write to File

提示Successful后即导入成功，新建原理图cell1，插入s1p控件，输入对应s1p的地址即可。和上面的步骤一致
