波端口的设置

定义：

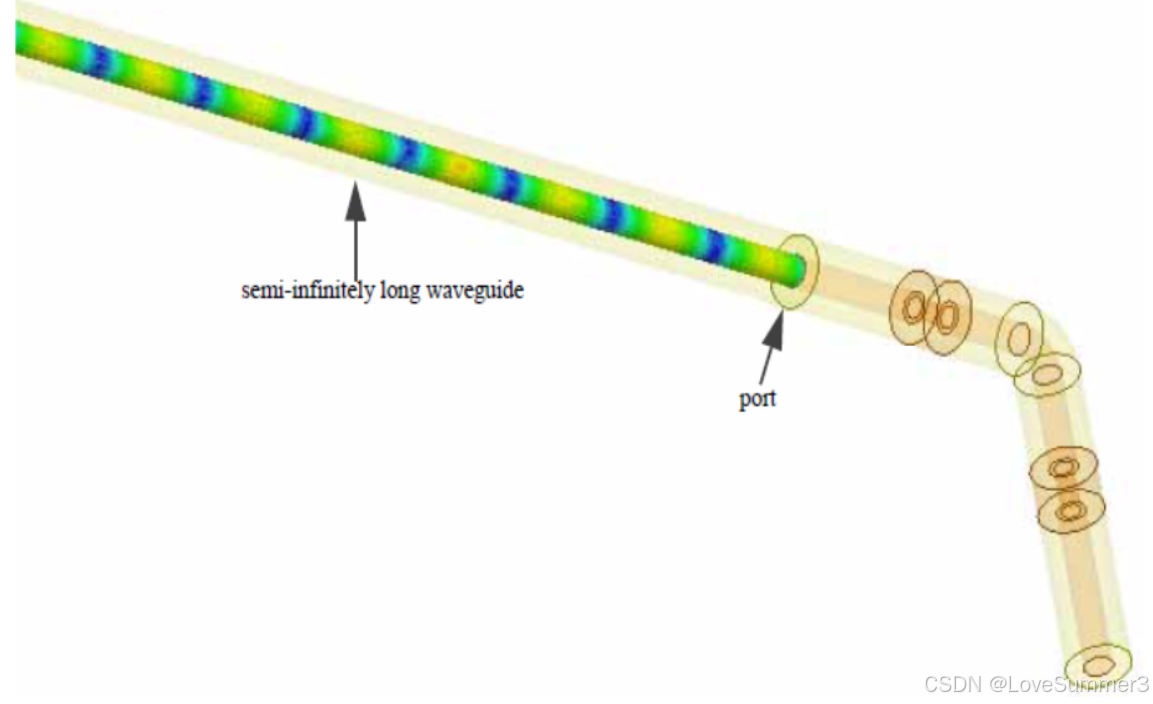

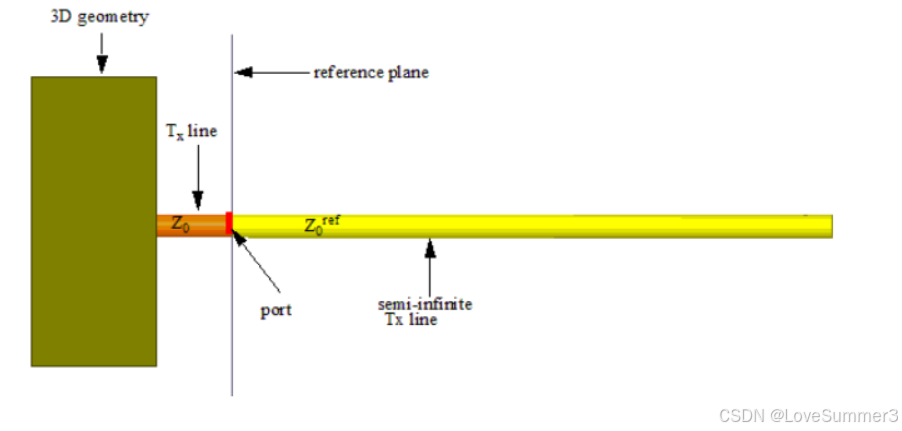

HFSS将波端口视为与端口横截面以及材料属性相同的从无限远处伸展到端口处的一段波导或者传输线：

尺寸设置:

在一些例子中，传输线是大型PCB结构的一部分，因此需要正确地设置端口尺寸。

对于圆波导：

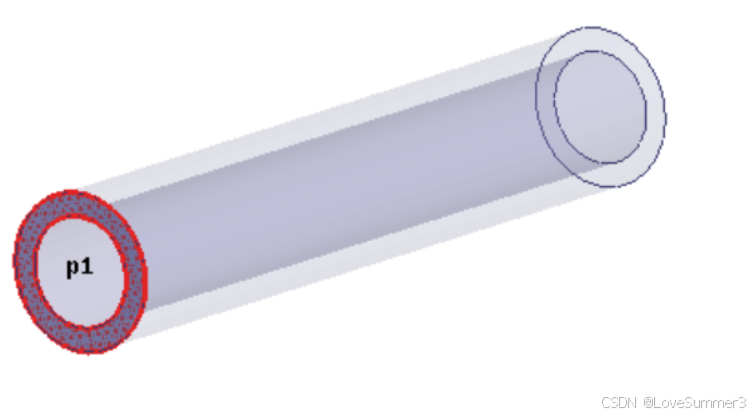

同轴线:

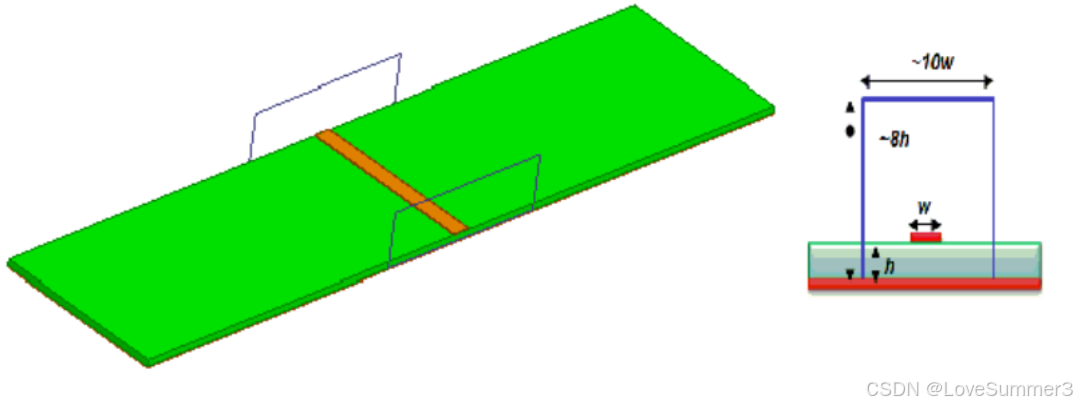

微带传输线:

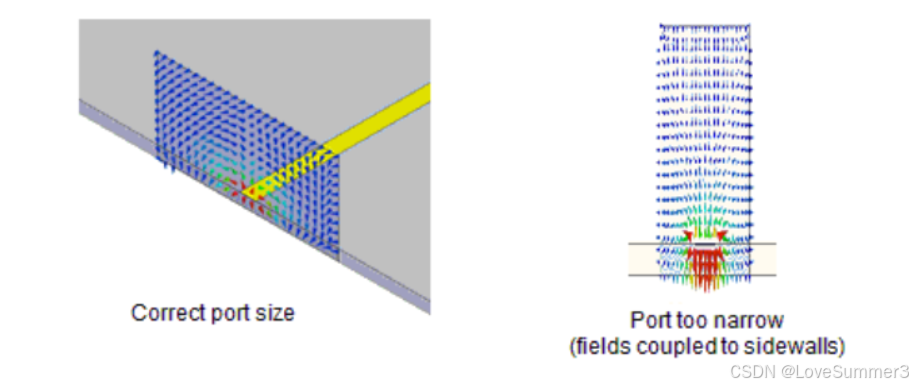

要注意的是：端口宽度不能太窄，否则场会耦合到边壁上：

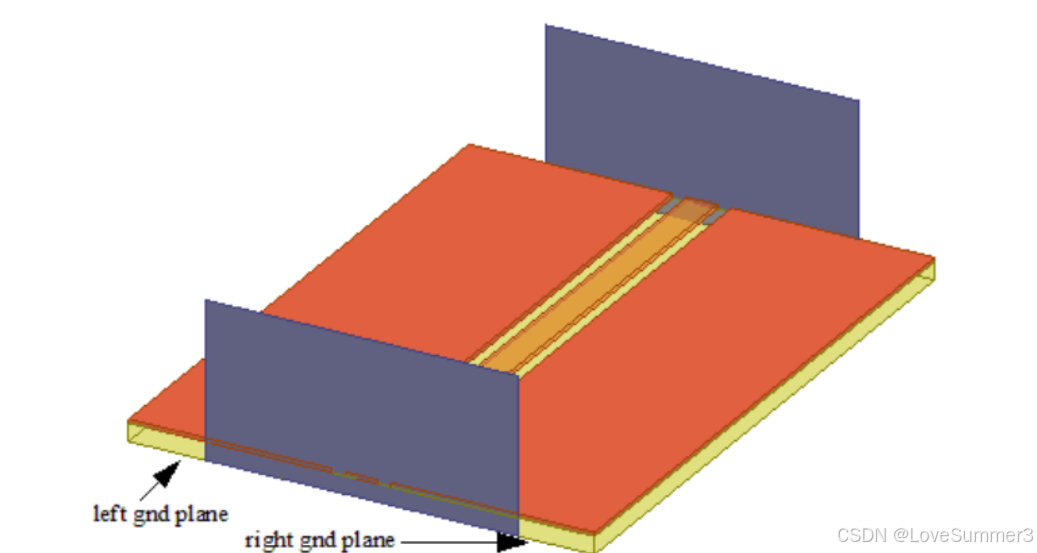

共面传输线：

端口设置的建议为8hx10w，w为轨迹宽带，h为基底的高度。

位置放置：

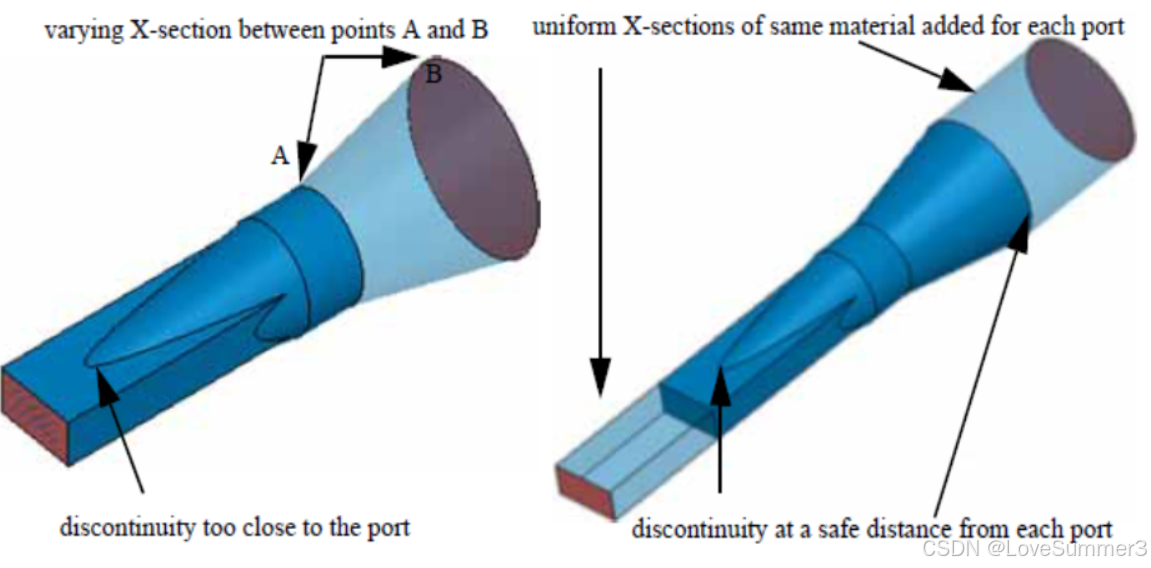

一般不要设置在靠近不连续的位置，否则可能造成模式的叠加或者不传播模式。

即把端口设置到模式衰减长度的三倍，这样就可以使得反射回端口的能量在到达端口之间衰减为渐逝模式。

模式的数量：

一般来说，最高频率处的端口电尺寸决定模式的数量。

波端口上的自动PEC建立：

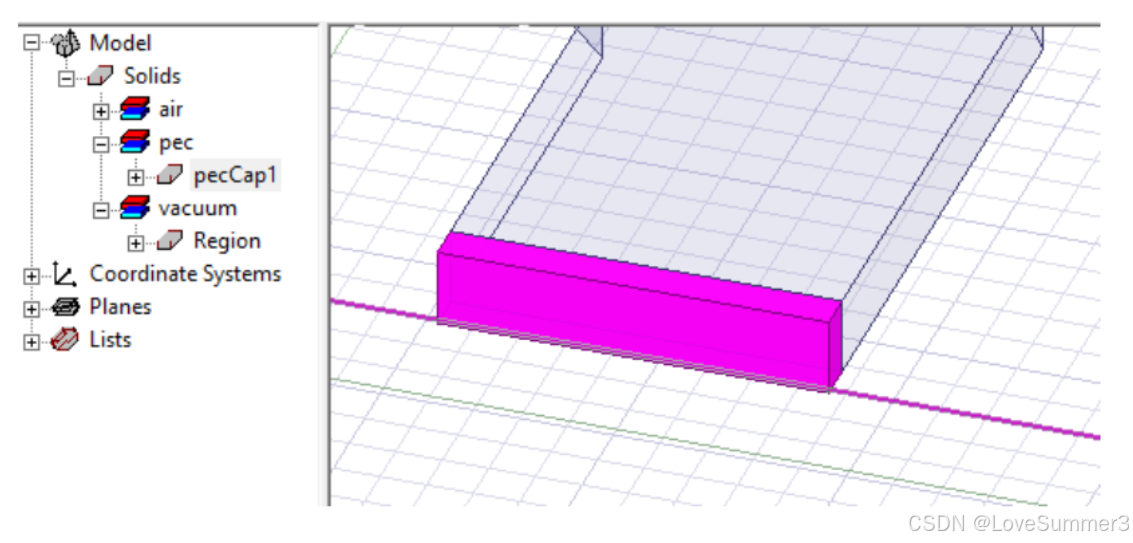

在HFSS中，波导口必须只在一面上有内部求解的物体。内部的波端口需要一个PEC物体来附着并且在求解之前覆盖对面。

HFSS的边界对齐选项有必要的条件下会自动给每个新建立的波端口添加一个PEC背板。如果创建了一个新的波端口并且需要一个PEC背板，将打开对话框来通过创建背板，并指定厚度，你也可以给它翻面或者覆盖孔径。

对于波导耦合器的实例：

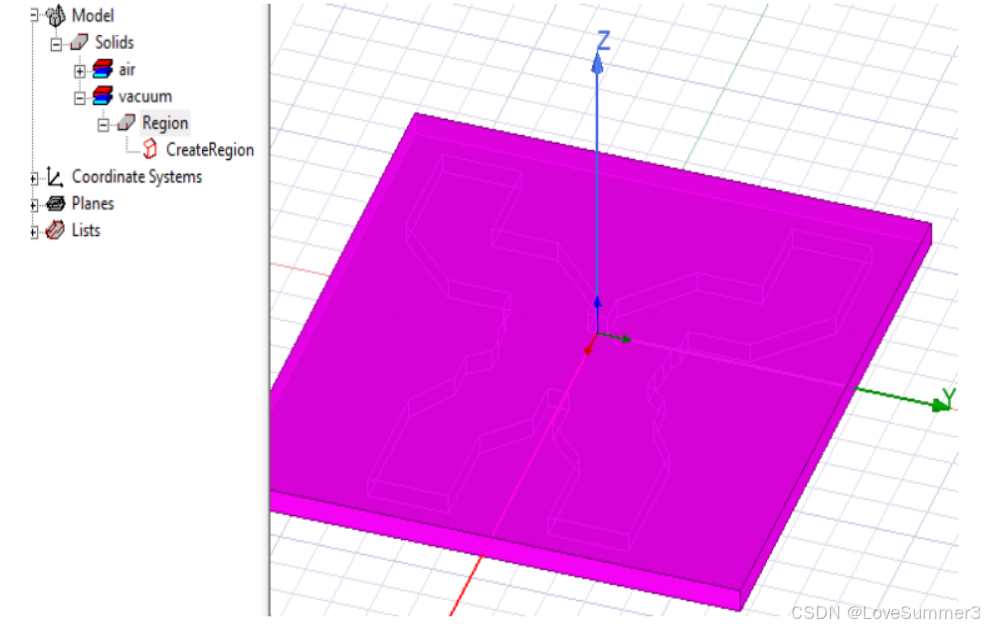

在波导耦合器的设计周围添加一个区域：

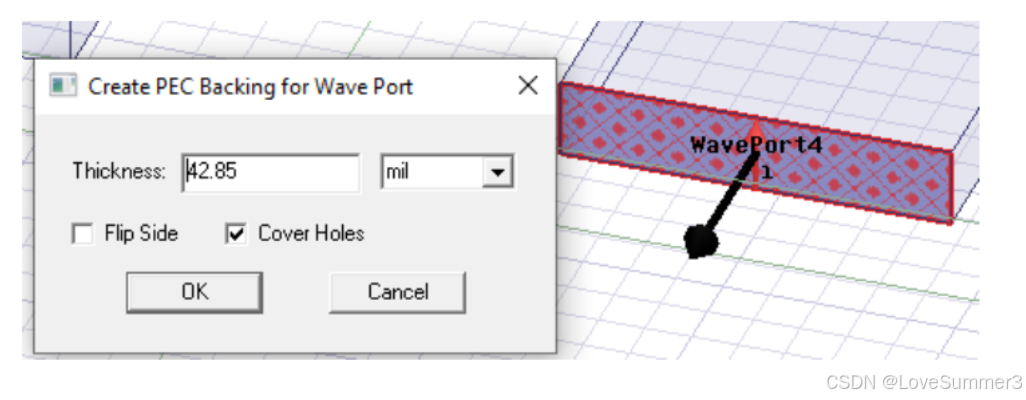

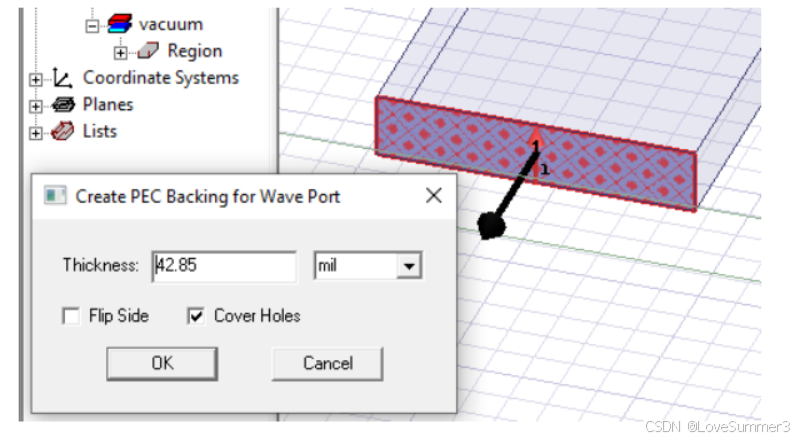

这样会使得所有的波端口在设计内部并且不合理。删除其中一个波端口并创建一个新的端口，可以看到创建后的对话框如下：

可以编辑厚度和单位。在选中波端口的黑色箭头显示了背板所应用的面。

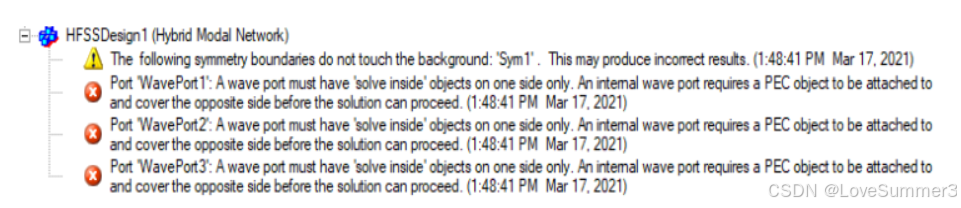

验证之后可以发现其他的波端口不合理且需要PEC背板：

模态求解下的波端口

默认设置：

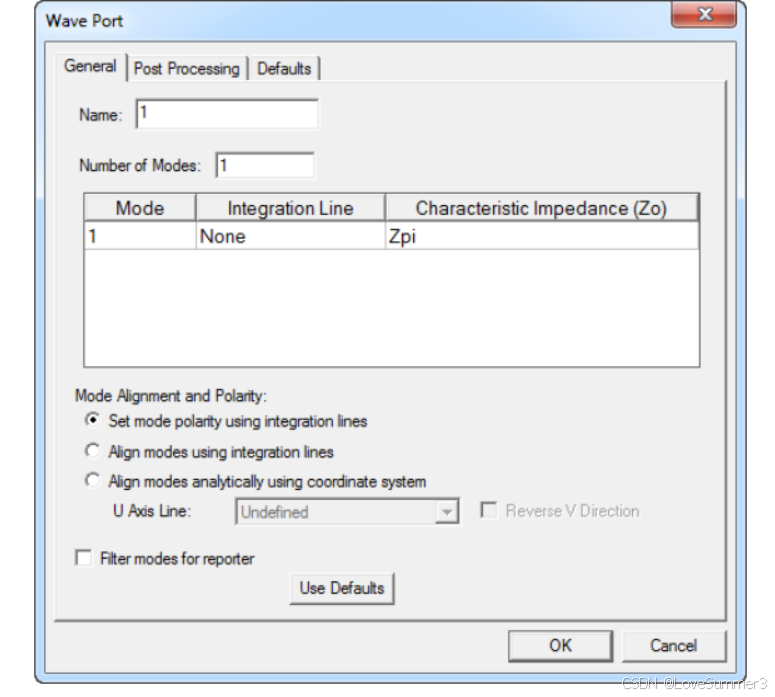

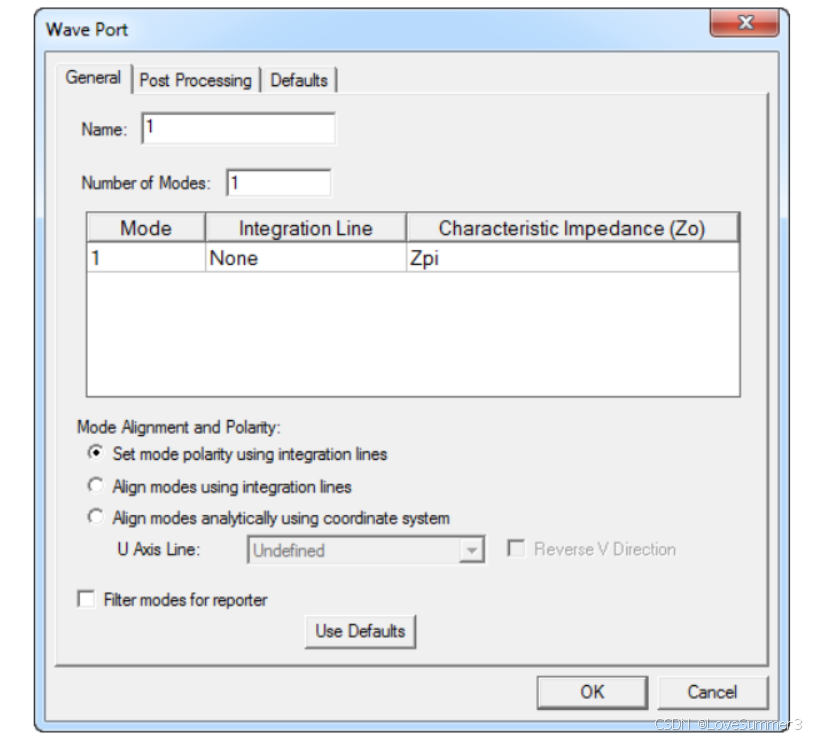

可以设置模式数量，对齐方法，模式极化和特征阻抗：

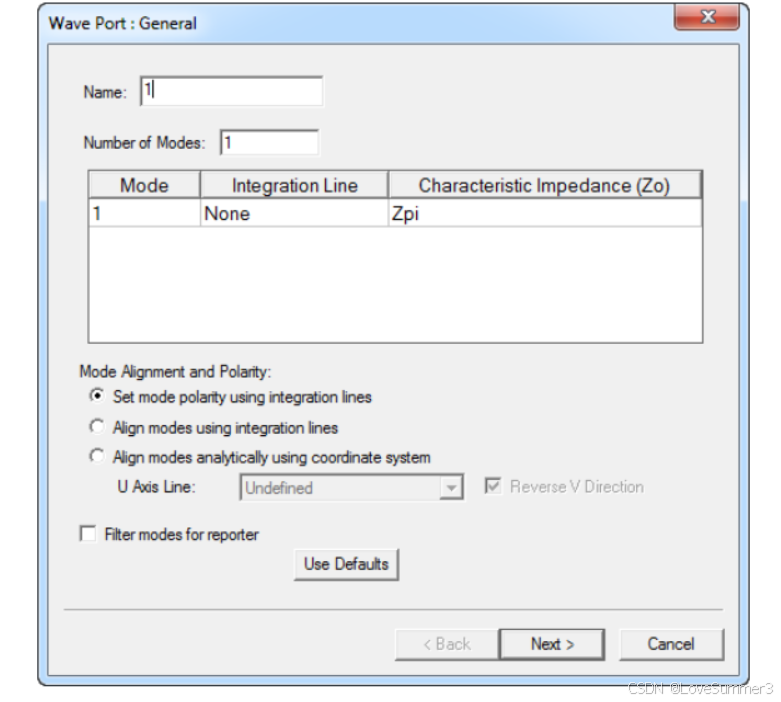

常规选项：

常规选项包括波端口的名字，模式数量，设置积分线，定义模式对齐，极化和特性阻抗。

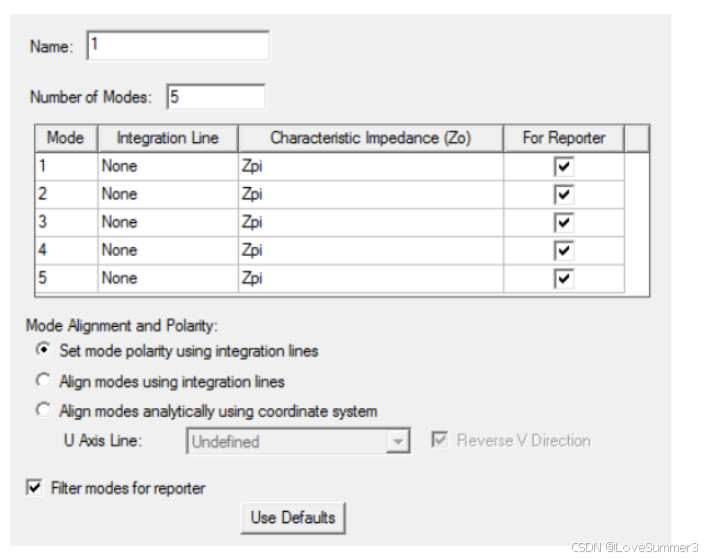

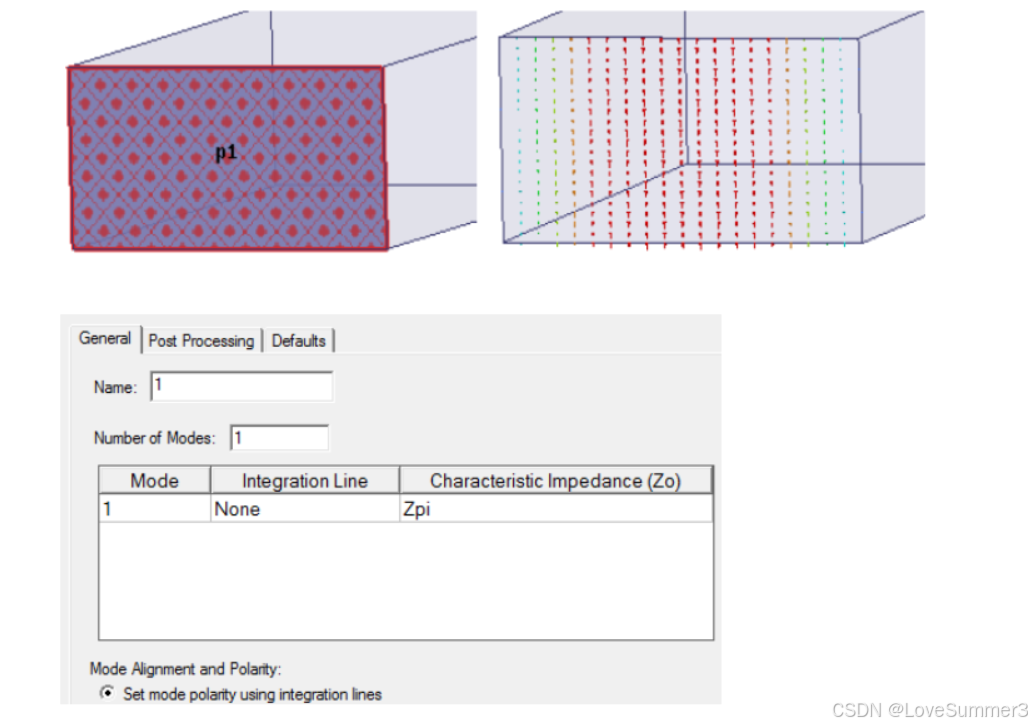

模式的默认设置：

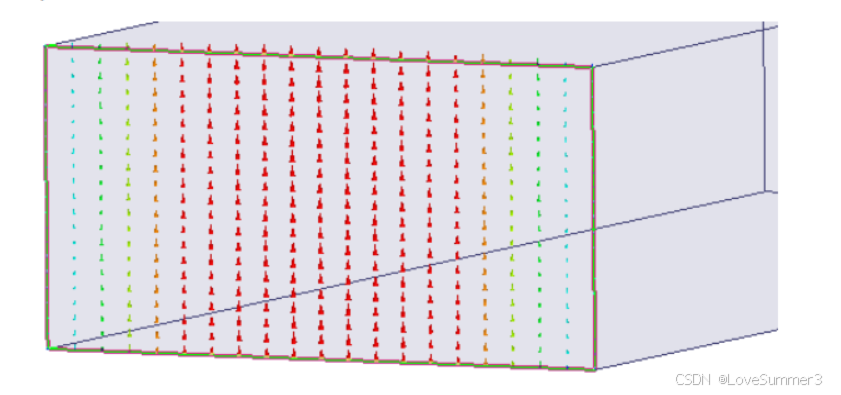

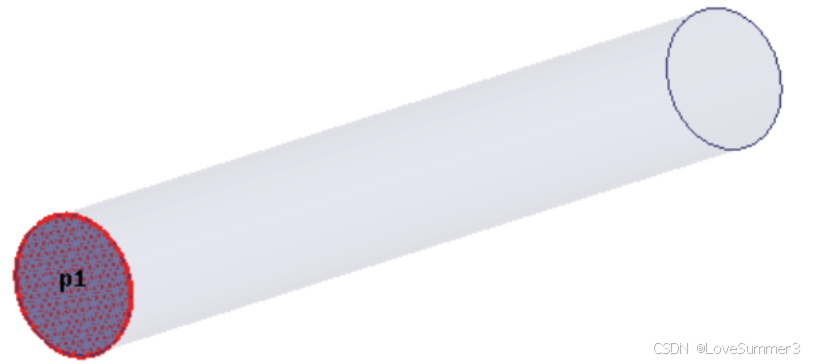

在默认设置下，端口名称命名为p1。不定义积分线。在Port Field Display选项中勾选模式1可以看到模式的电场分布。没有定义积分线的情况下，极化任意向上或者向下。

使用积分线设置模式的极化：

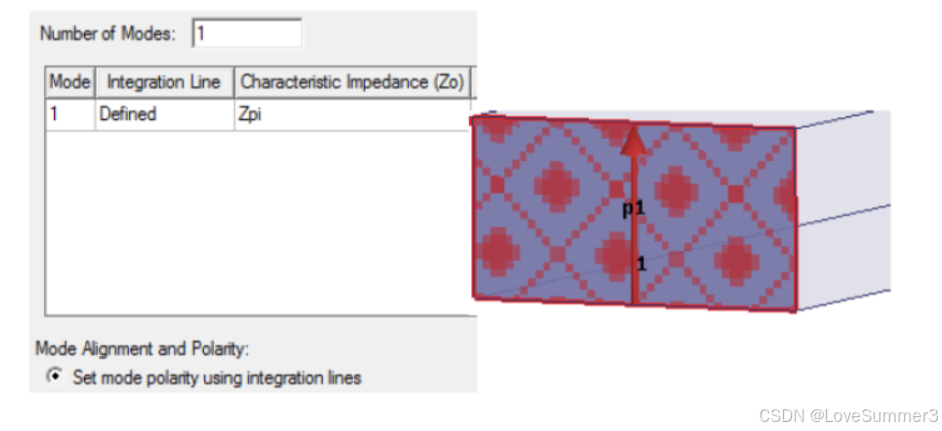

通过定义积分线可以设置模式的极化方向，积分线向哪个方向，极化方向为哪个方向：

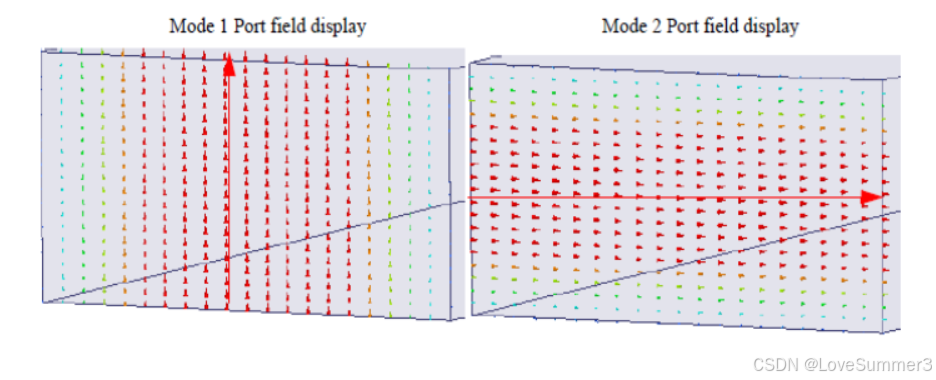

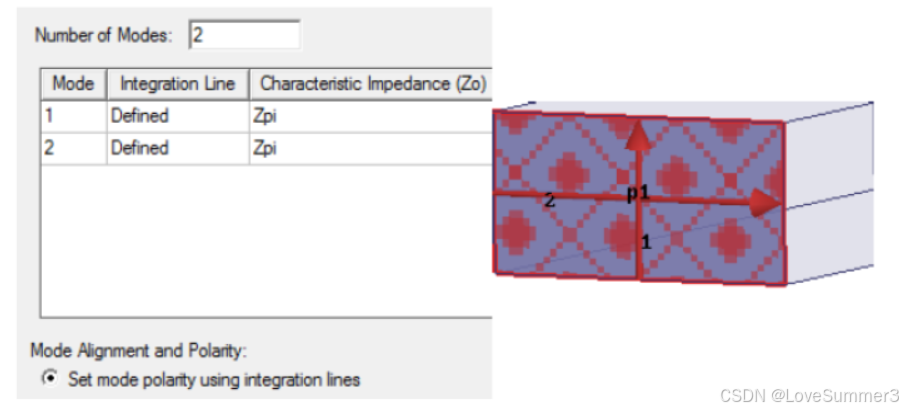

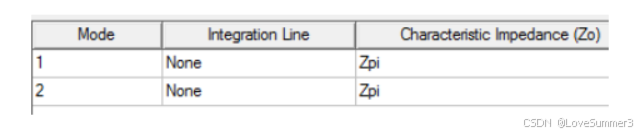

设置两个模式的极化方向：

使用坐标轴分析并对齐模式：

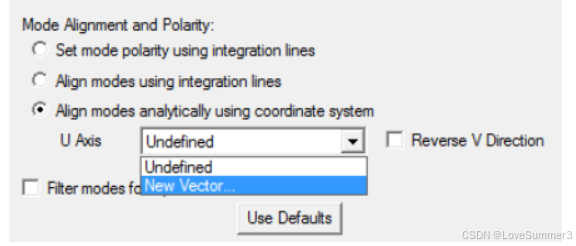

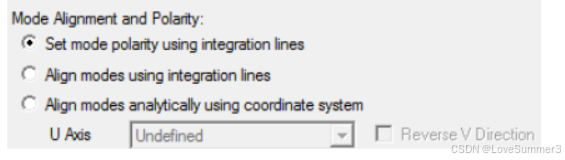

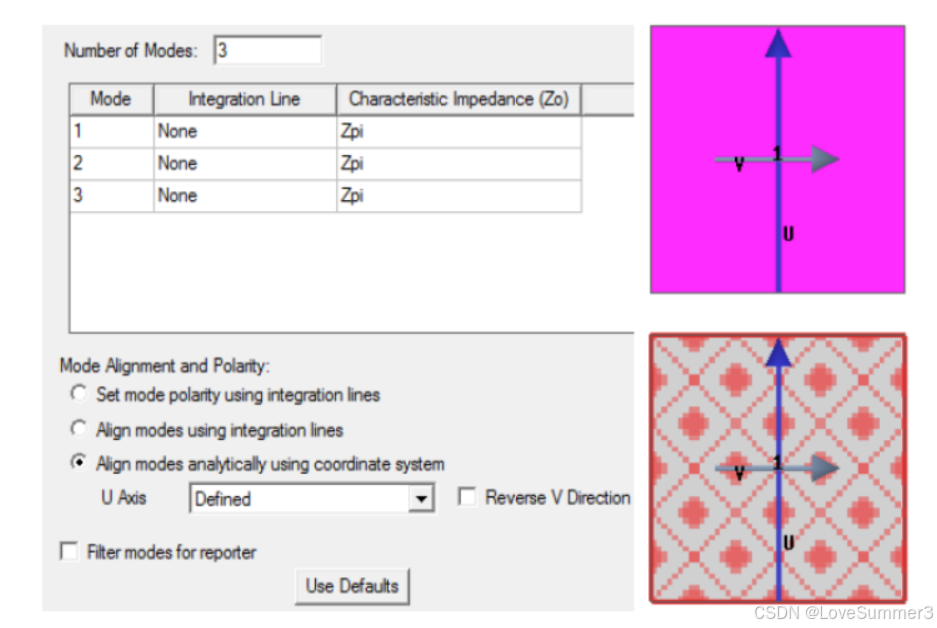

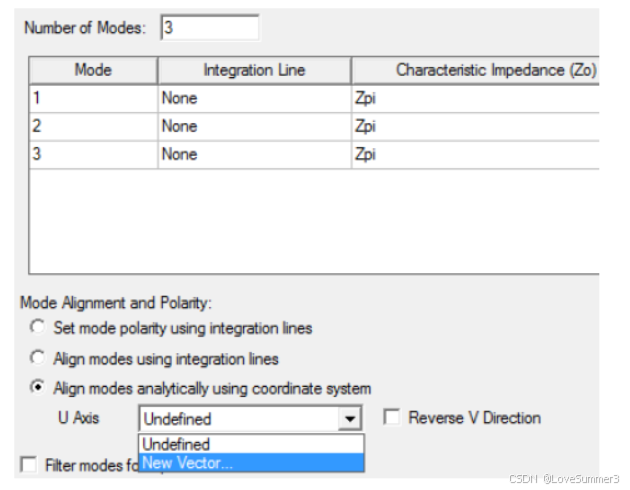

这里主要针对方波导，矩形波导和同轴波导。在对话框中的最后一个选项选择New Vector。绘制U-V坐标轴来决定模式对齐，U坐标必须在端口面的中心，并且把端口分为等分的两半。

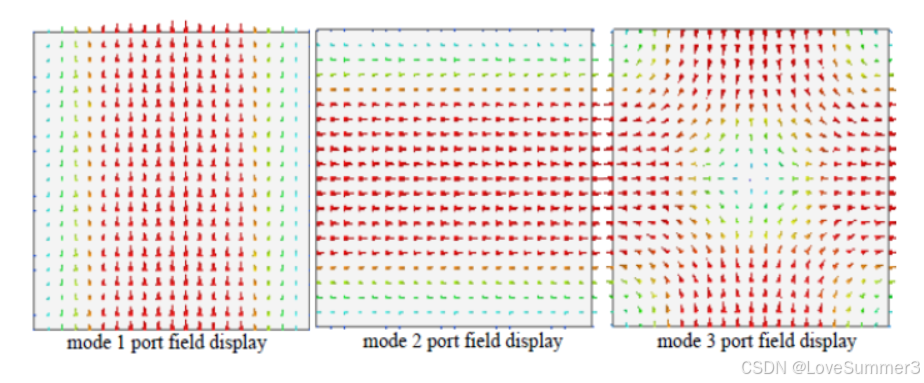

定义方波导：

使用积分线对齐模式：

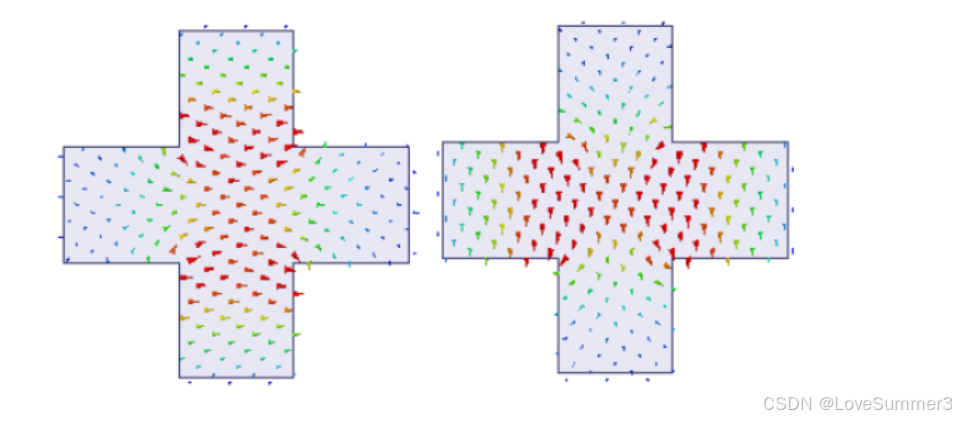

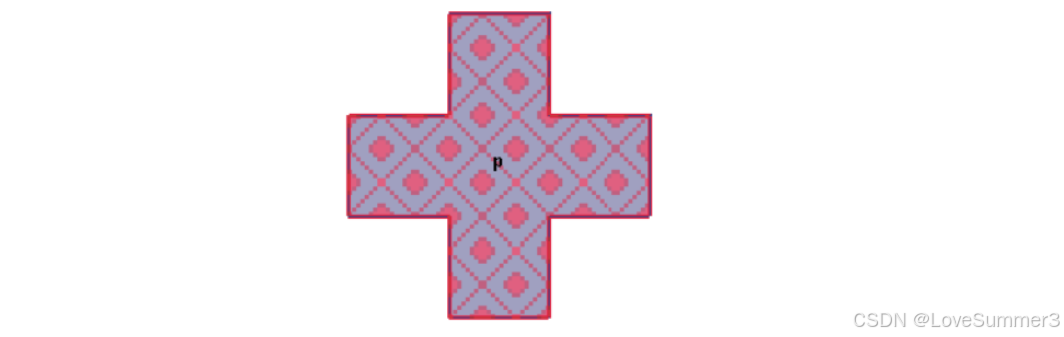

这部分主要针对非标准波导的设置。这里拿十字波导作为例子，这是没有积分线定义的请况：

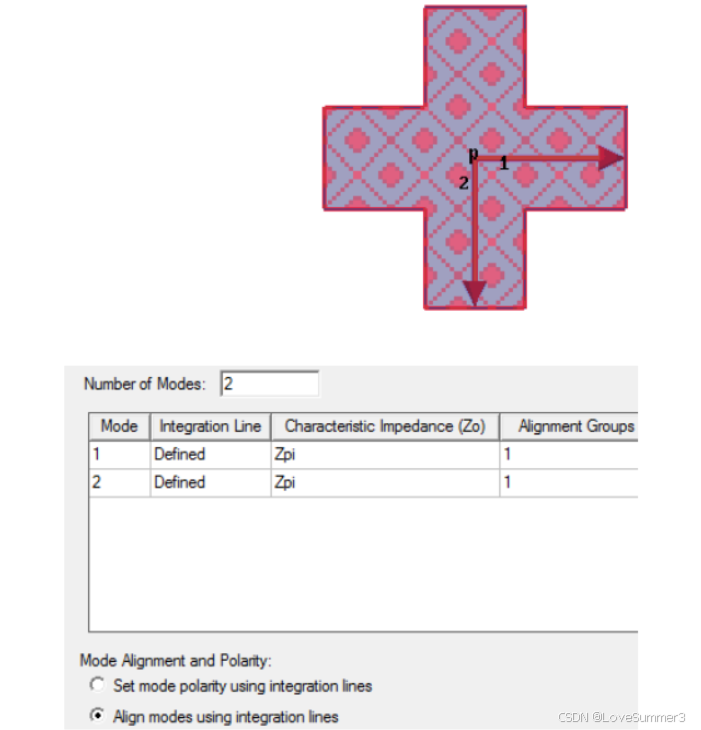

任意简化模式的组合都会造成另一组简化模式的组合。在模式朝向上没有独特性。要得到独特的朝向，那么就要选择使用积分线对齐模式并且正确定义积分线。正确的积分线请见下面的模式子面板的设置和定义的积分线。

对齐组：

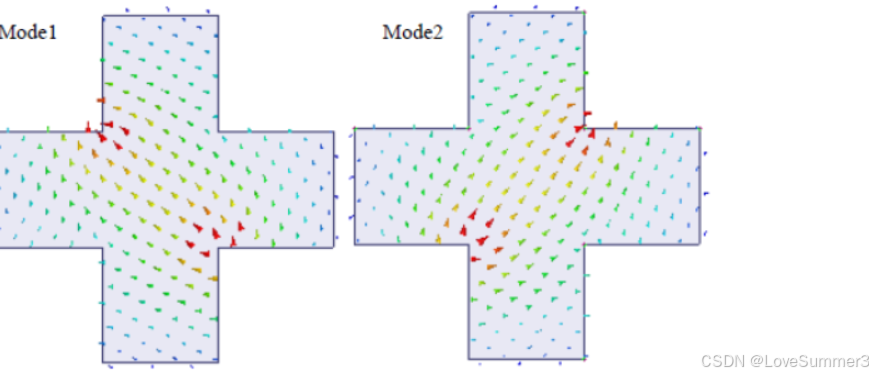

当你选用使用积分线对齐模式时就会出现Alignment group这一栏。必须设置对齐组让求解器选择简化的模式。当你设置对齐组数量之后，求解器会计算指定组数的模式并且让每组中的模式沿着其积分线有着正向的电压。如果像上一节一样设置积分线，那么电场就会这样：

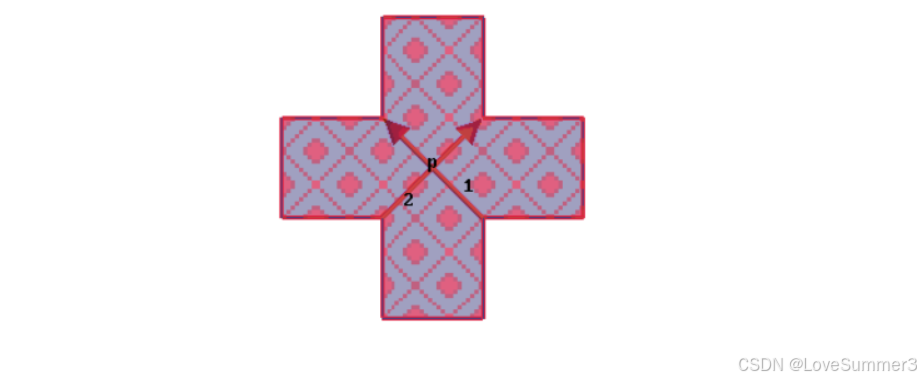

如果你对角设置积分线：

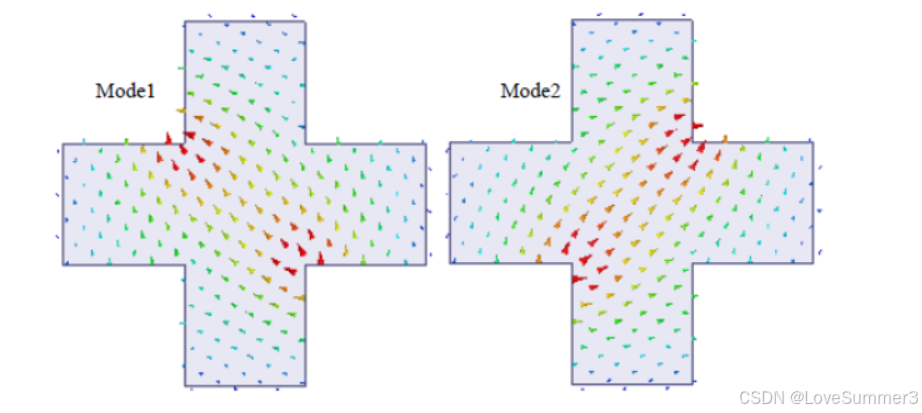

结果就会这样：

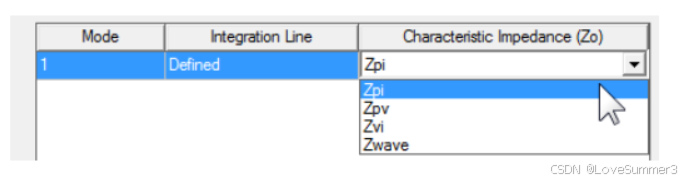

特征阻抗栏：

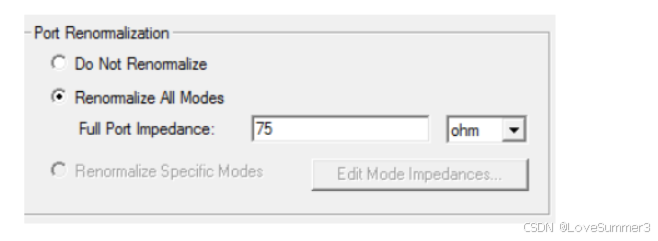

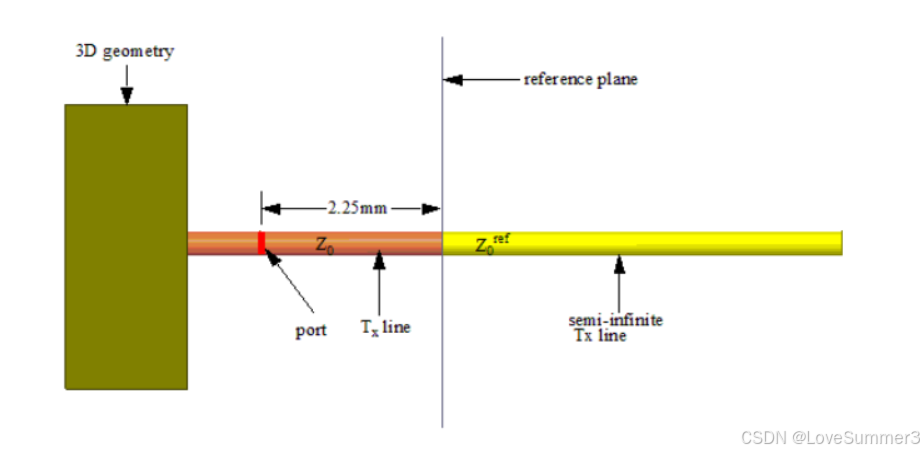

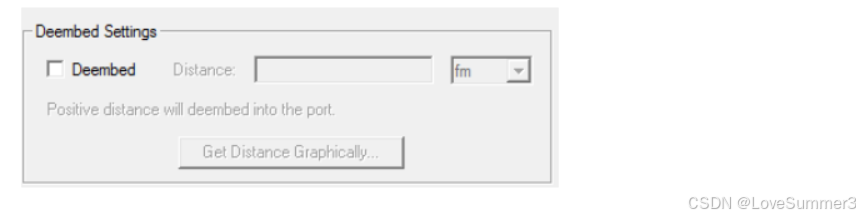

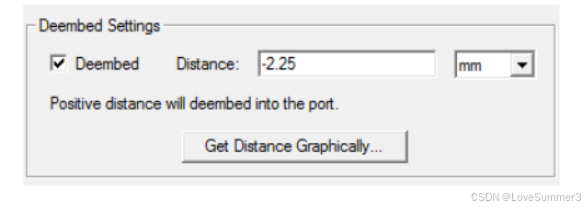

在特性阻抗栏中有四个选项 $Z_{pi},Z_{pv},Z_{vi},Z_{wave}$ 。 $Z_{pv},Z_{vi}$ 只在你需要对特殊的模式定义积分线来提供电压时选择，其可以计算该模式的特殊电压。 $Z_{pv},Z_{pi},Z_{vi}$ 之的量不需要相同。除了TEM模式，这三个量将给出不同的结果因为电压值不唯一并且结果基于用于计算电压的路径。Zwave严格应用于均匀波导但是我们对于弱的非均匀波导也可以用这个公式。
