上位机系统智能化报警升级解决方案 ——基于巨控GOPC560模块的微信/短信/语音多通道报警系统

---

一、背景与需求

传统上位机系统（如力控、组态王、WinCC等）通常依赖本地声光报警或邮件通知，存在响应滞后、信息覆盖不全等问题。为提升工业现场故障处理效率，需对现有系统进行整改，通过加装巨控OPC561Q-CHE模块，实现以下功能：

• 实时多通道报警：微信推送、短信通知、语音电话三重保障，确保关键故障信息必达。
• 远程监控：通过手机随时随地查看设备状态及历史报警记录。
• 低改造成本：兼容主流组态软件，无需更换现有PLC或DCS系统。

---

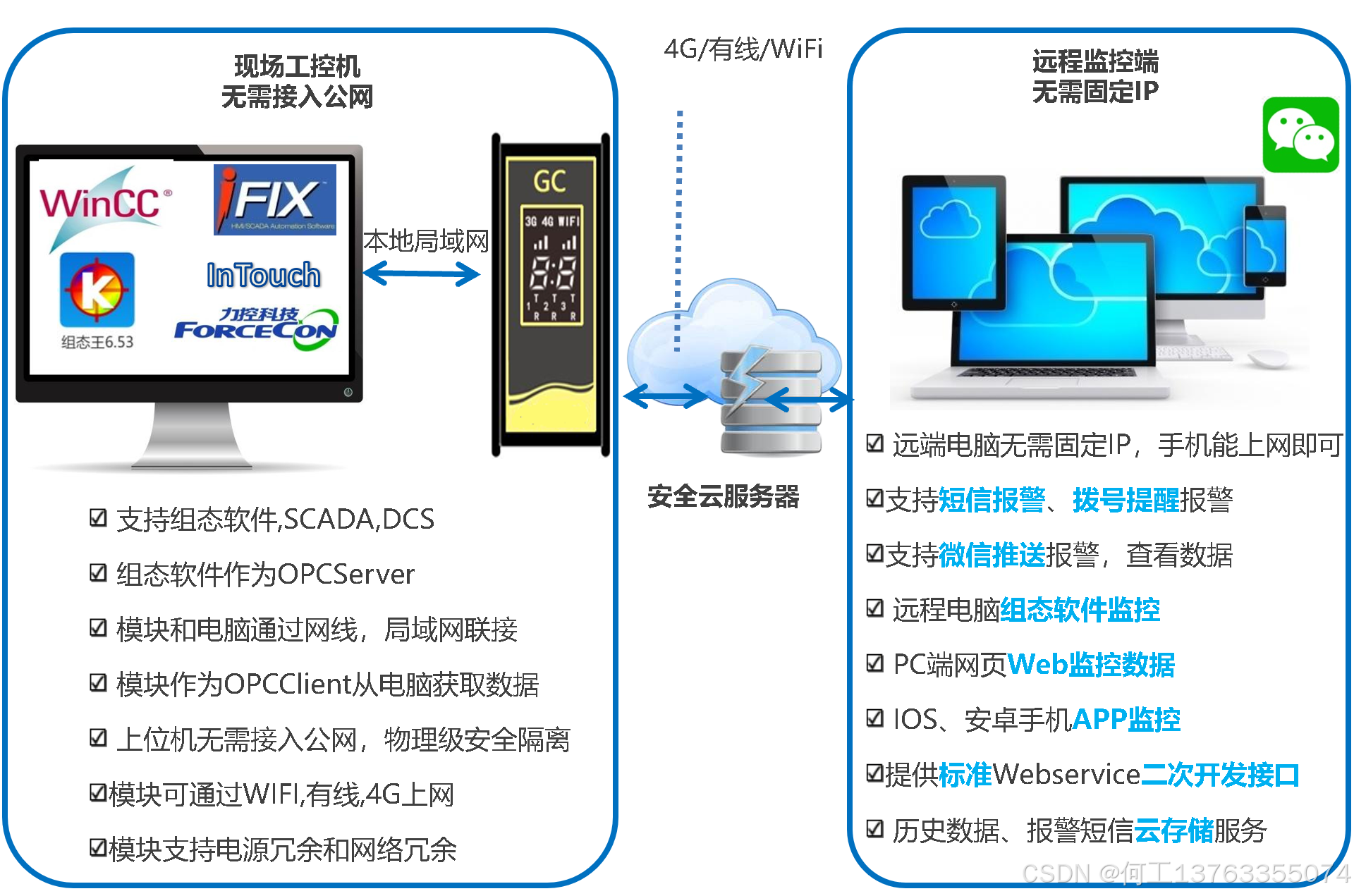

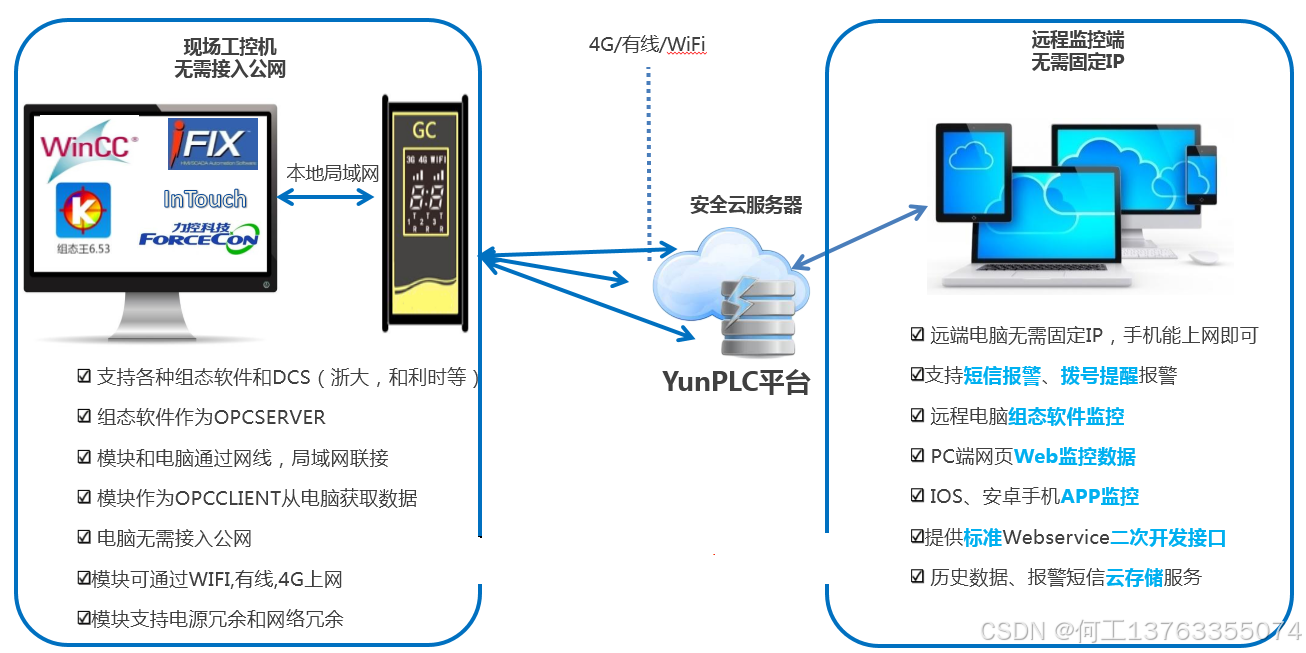

二、系统架构设计

1. 硬件拓扑

• 核心组件：巨控GRMOPC模块（通过网线直连上位机，支持OPC协议）。
• 通信链路：
  • 上位机（组态软件）→ GRMOPC模块 → 手机端（微信/短信/电话）或者 → 云端服务器→APP。
• 兼容性：支持力控、组态王、WinCC、MCGS等主流组态软件。

2. 功能逻辑

• 数据采集：组态软件通过OPC协议将设备变量（如温度、压力、故障信号）传输至OPC562Q-CHE模块。
• 报警触发：模块根据预设条件（如超限、设备停机）自动触发报警。
• 多通道推送：报警信息同步发送至微信、短信及语音电话，支持分级报警策略（如一级故障触发电话呼叫）。

---

三、分步实施指南

1. 硬件安装与配置

步骤1：安装OPC563Q-C模块

• 将模块通过网线连接至上位机，配置IP地址与上位机处于同一局域网。
• 供电要求：DC 24V±10%，确保电源稳定性。

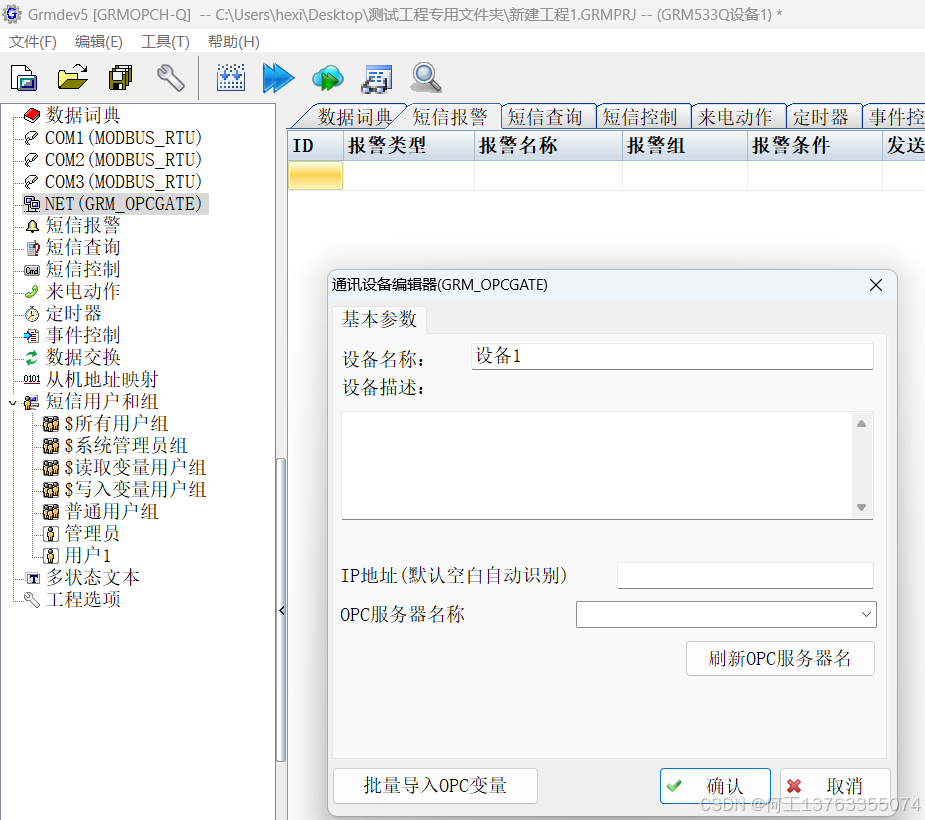

步骤2：组态软件对接

• 在力控/组态王中启用OPC Server功能，添加GRMOPC模块为OPC客户端。
• 导入需监控的变量（如电机状态、温度传感器值）至模块配置软件。


2. 报警规则设定

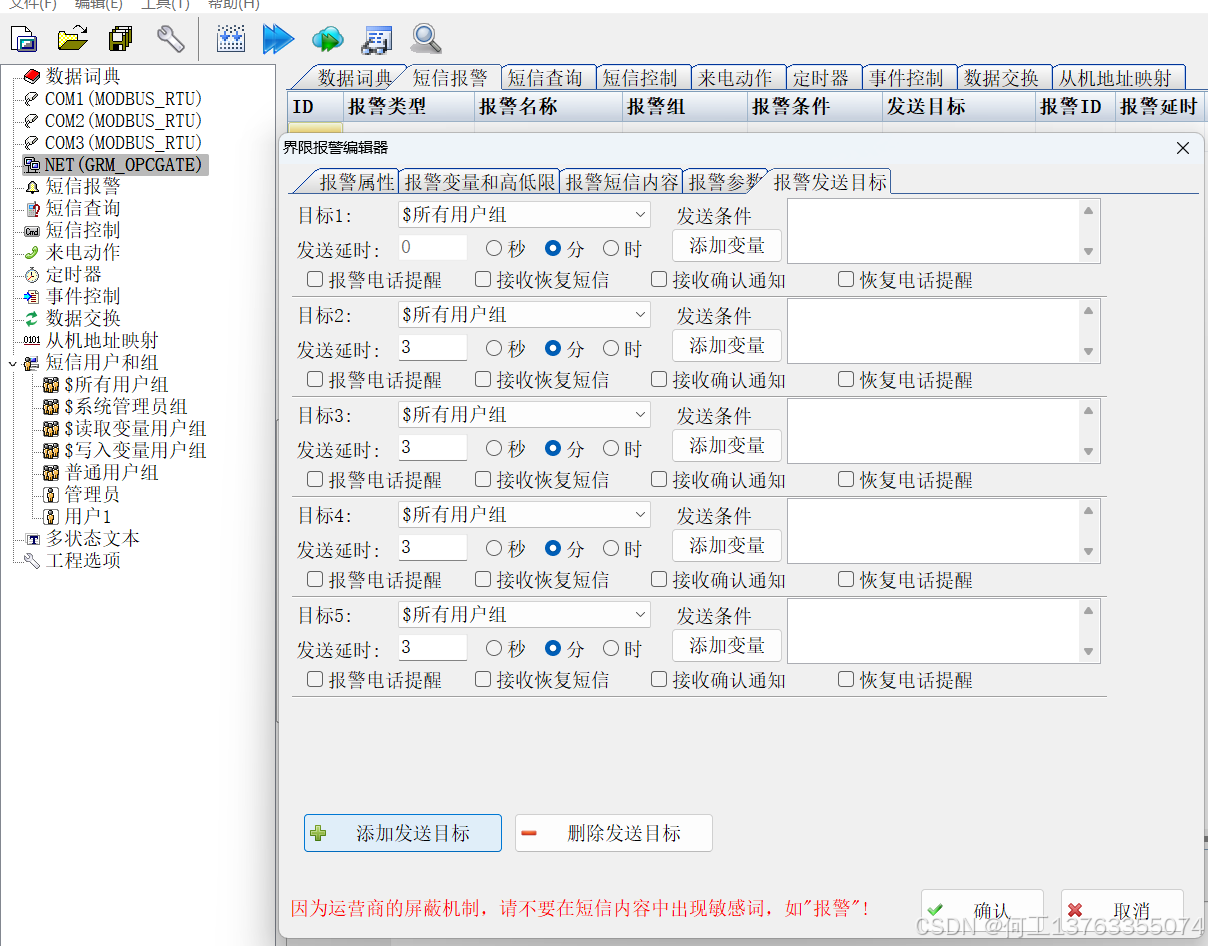

步骤3：定义触发条件

• 在GRMOPC配置软件中设置报警阈值（如“温度>100℃”或“电机电流=0”）。
• 绑定报警类型：
  • 微信推送：适用于一般故障，推送图文信息及实时数据。
  • 短信通知：用于重要报警，支持自定义模板（例：“【紧急】2号生产线停机，请立即处理！”）。
  • 语音电话：针对严重故障（如火灾报警），自动拨打预设号码并播报语音内容。


步骤4：分级报警策略

报警等级	触发条件	通知方式
一级	设备停机、超温超压	语音电话 + 微信 + 短信
二级	参数越限（未停机）	微信 + 短信
三级	预警提示（如维护提醒）	微信推送

3. 手机端配置

步骤5：微信绑定与测试

• 输入模块SN码及密码完成绑定。
• 测试报警功能：在组态软件中模拟故障（如强制变量超限），验证微信/短信/电话接收情况。


---

四、核心优势与价值

1. 秒级响应：从故障发生到信息推送延迟＜3秒，大幅缩短停机时间。
2. 全覆盖通知：多通道报警确保关键人员无遗漏，支持多人同时接收。
3. 历史追溯：通过微信公众号查询报警记录及设备历史数据，便于故障分析。
4. 低成本改造：无需更换现有PLC或传感器，仅需添加GRMOPC模块即可实现智能化升级。

---

五、运维与优化建议

1. 定期巡检：每月检查模块网络状态及电源稳定性。
2. 规则迭代：根据生产需求动态调整报警阈值和通知策略。
3. 安全加固：启用微信端双重认证，避免未授权访问。
4. 扩展功能：可集成设备远程启停功能（需模块支持），实现“报警-处理”闭环。

---

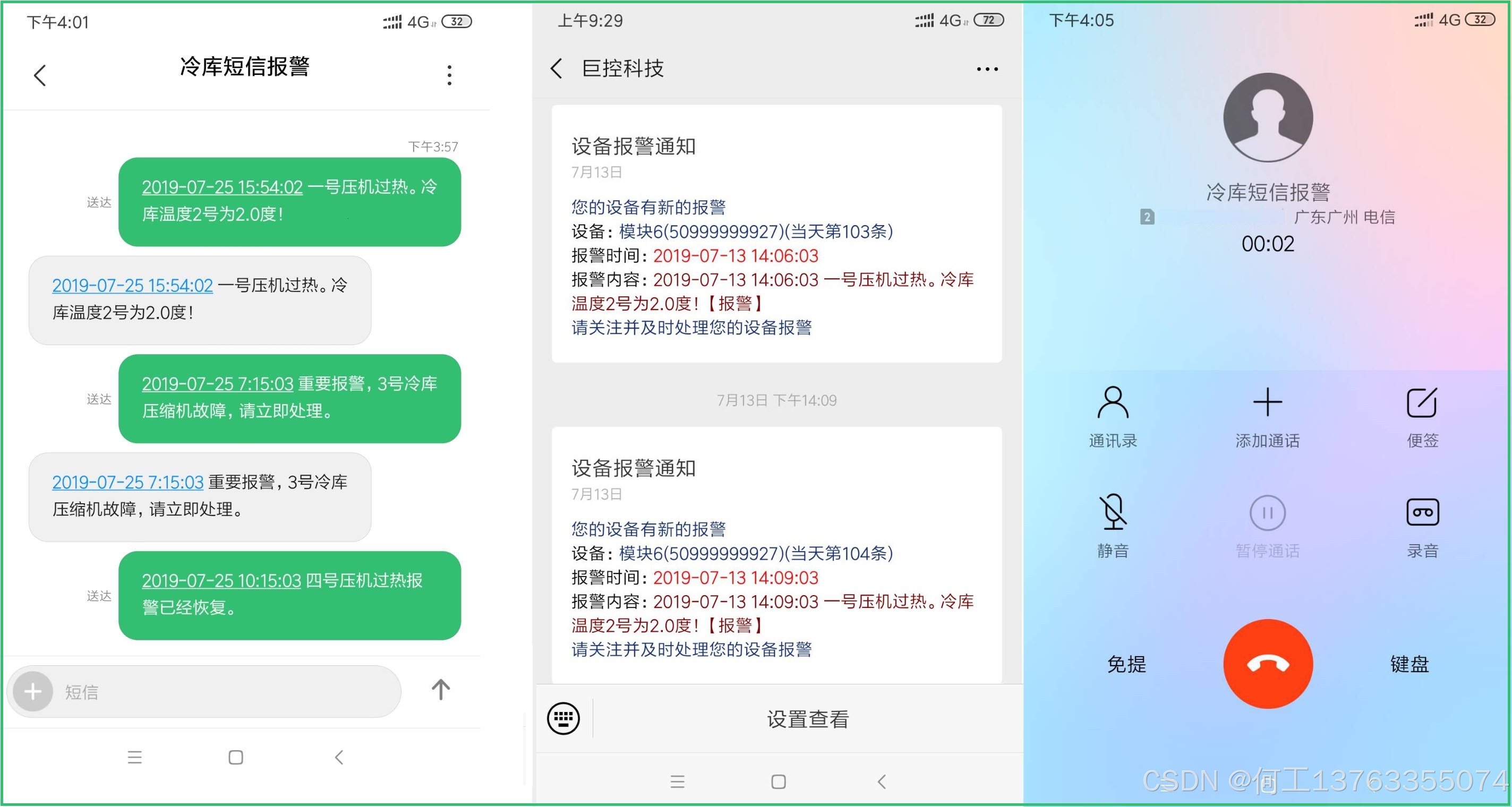

六、效果展示

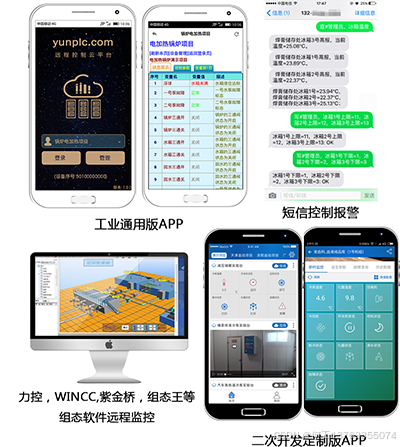

通过微信实时查看设备状态及报警信息，支持数据图表化展示。

---

结语
通过加装巨控GRMOPC模块，上位机系统可快速升级为智能化报警平台，实现“无人值守，故障必达”的管控目标。该方案已在多个工业场景中成功应用，故障响应效率提升70%以上，助力企业迈向工业4.0智能化管理新阶段。
