Onenet官网提供的帮助文档很多，存在好几种MQTT服务接口，但是阅读起来很容易混乱，有点不方便。官方回复是历史遗留问题，后续接入以最新物联网开发平台为推荐，为此本文用一篇讲述最新ONENET的物联网开发平台MQTT基于物理模型的接入方式。如何在平台上创建产品，并且使用客户端MQTT.x上传数据，通过平台下发设置等操作。

ONENET添加产品操作

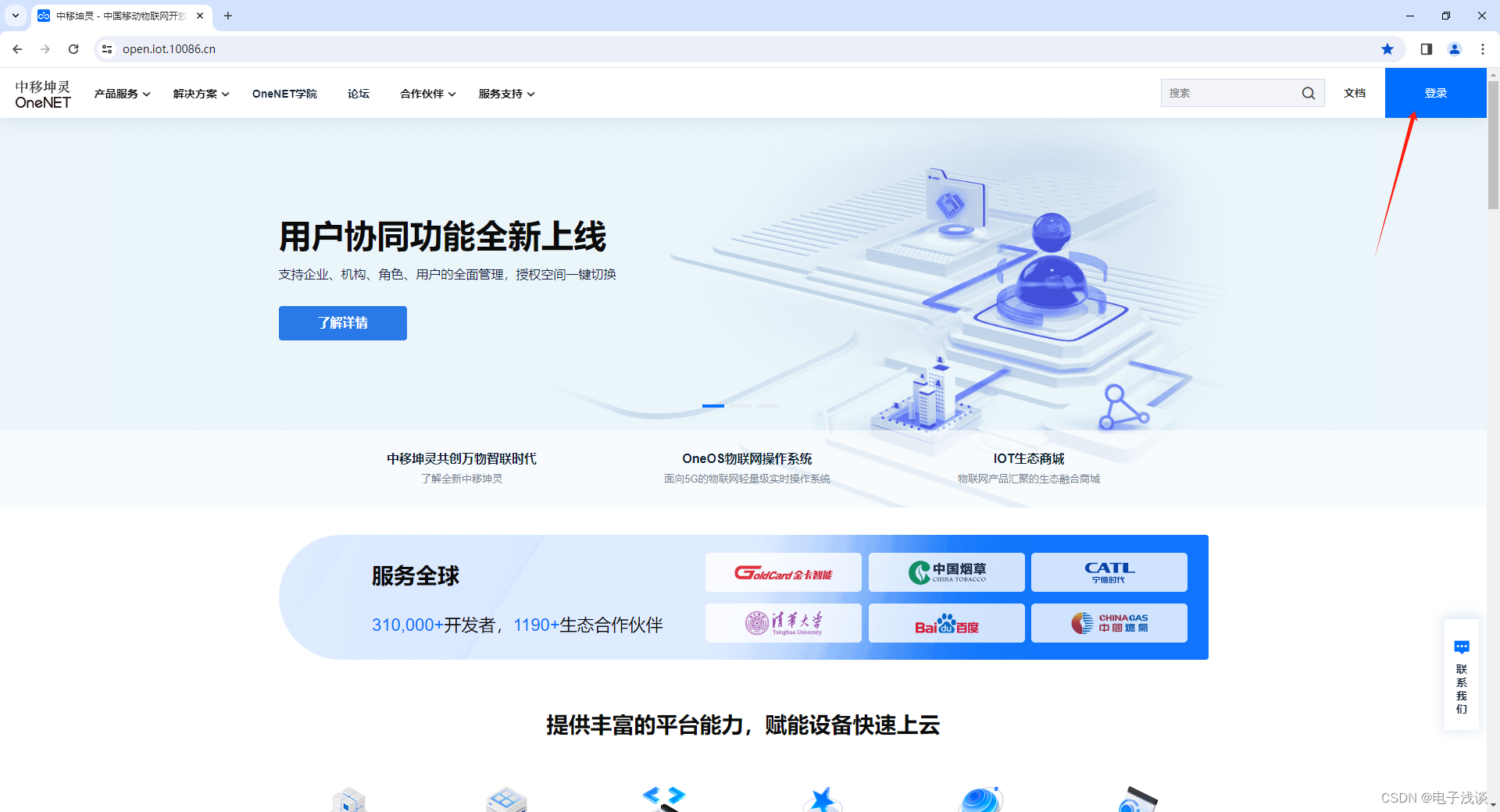

一、打开此链接中移坤灵 - 中国移动物联网开放平台，注册/登陆一个OneNET账号，来到OneNET首页；

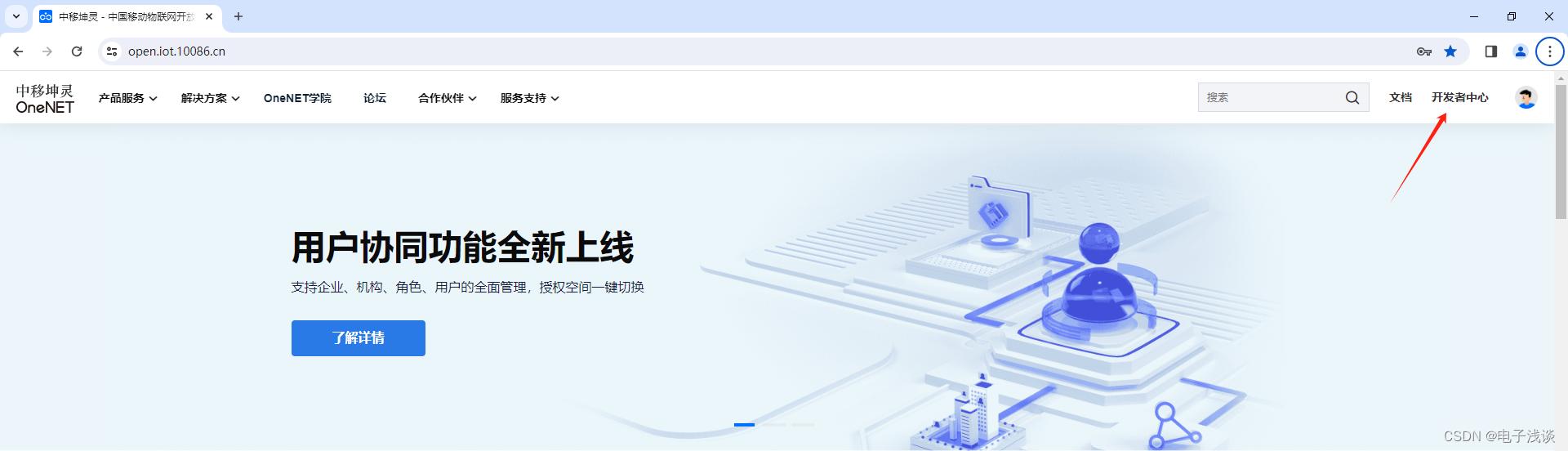

二、登录后点击页面右上角开发者中心，进入操作页面；

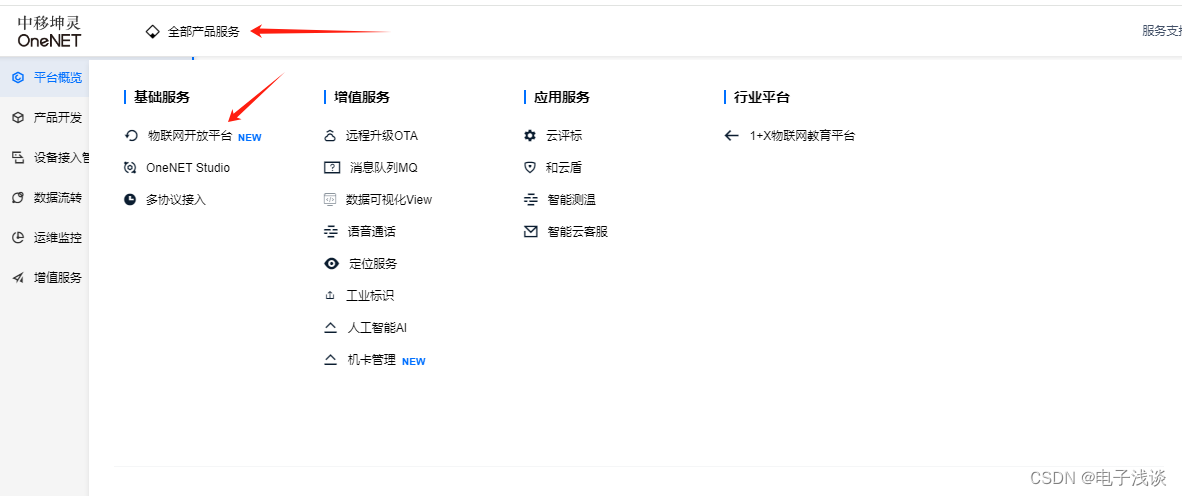

三、进入开发者中心后台，把鼠标移动到页面左上角全部产品服务，在下拉菜单栏里点击物联网开放平台；

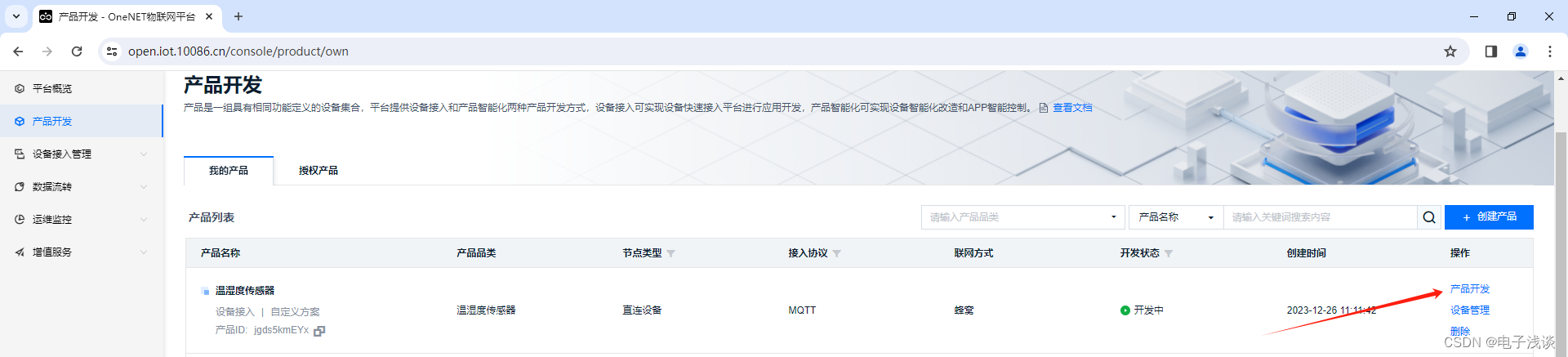

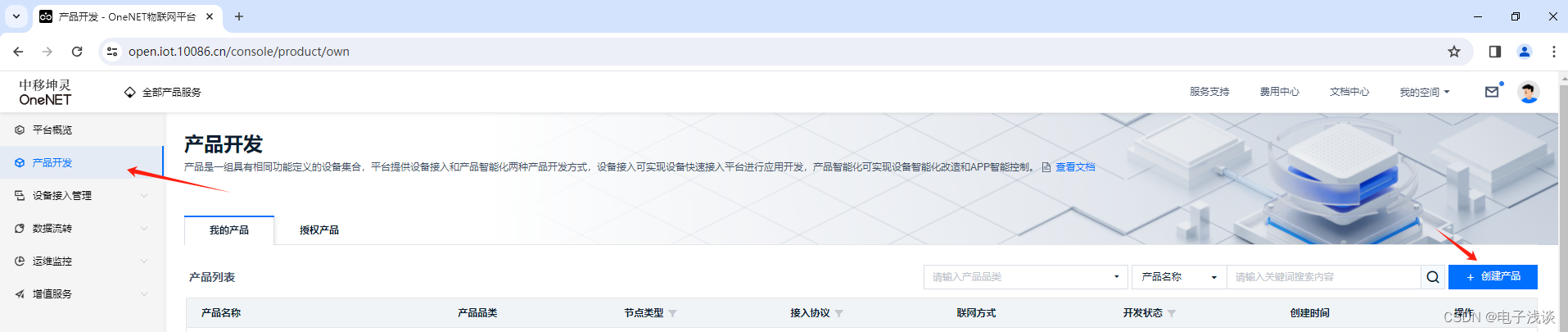

四、进入平台后，点击左侧菜单栏产品开发，进入界面后再点击右侧创建产品；

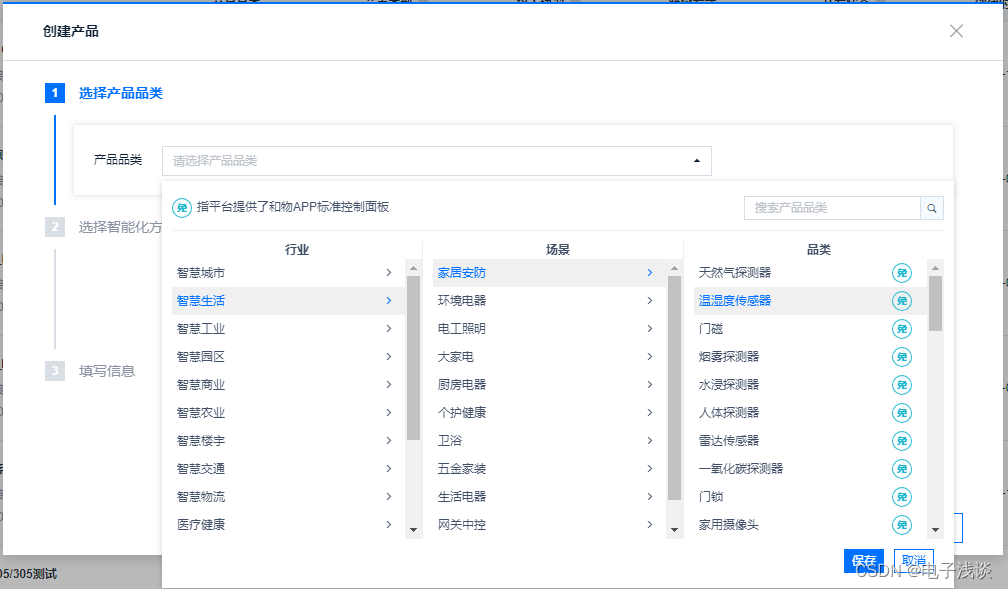

五、选择一个产品品类，列表中的列表时平台对已有对象做了基本的物理模型构建，提供了一个标准模板，这里按需要自己选择，比如我们选择一个温湿度传感器；

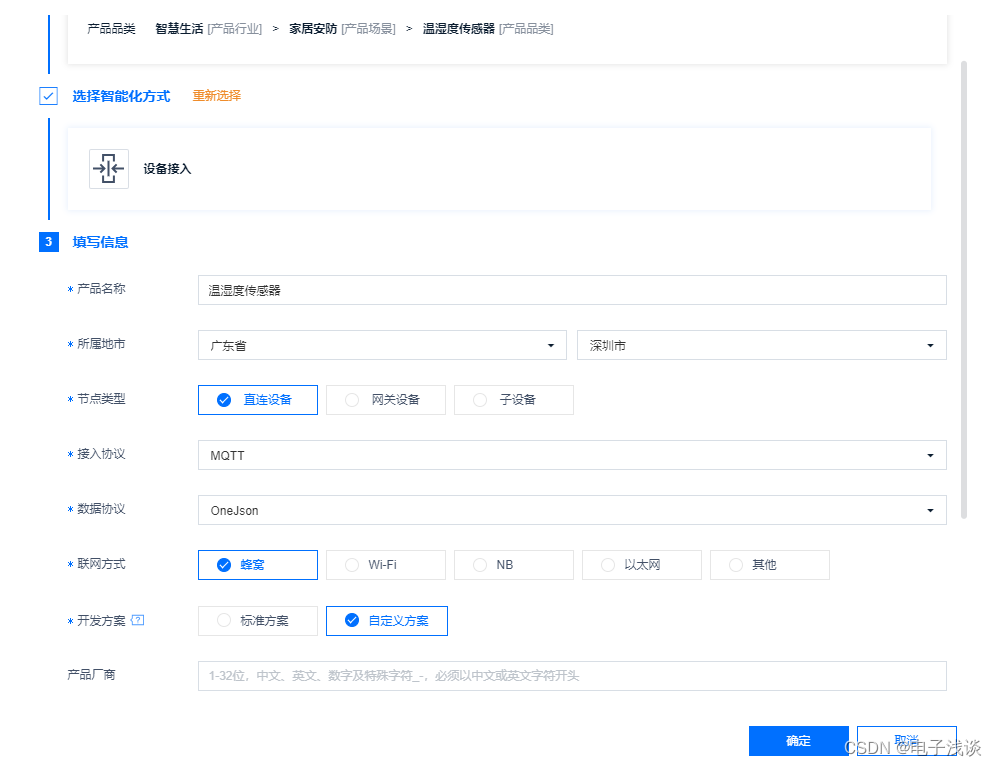

六、因为我手上的产品采用的是4G通信，Mqtt协议，JSON自定义格式，所以我们如下这么选择；

七、创建好了，选择产品开发；

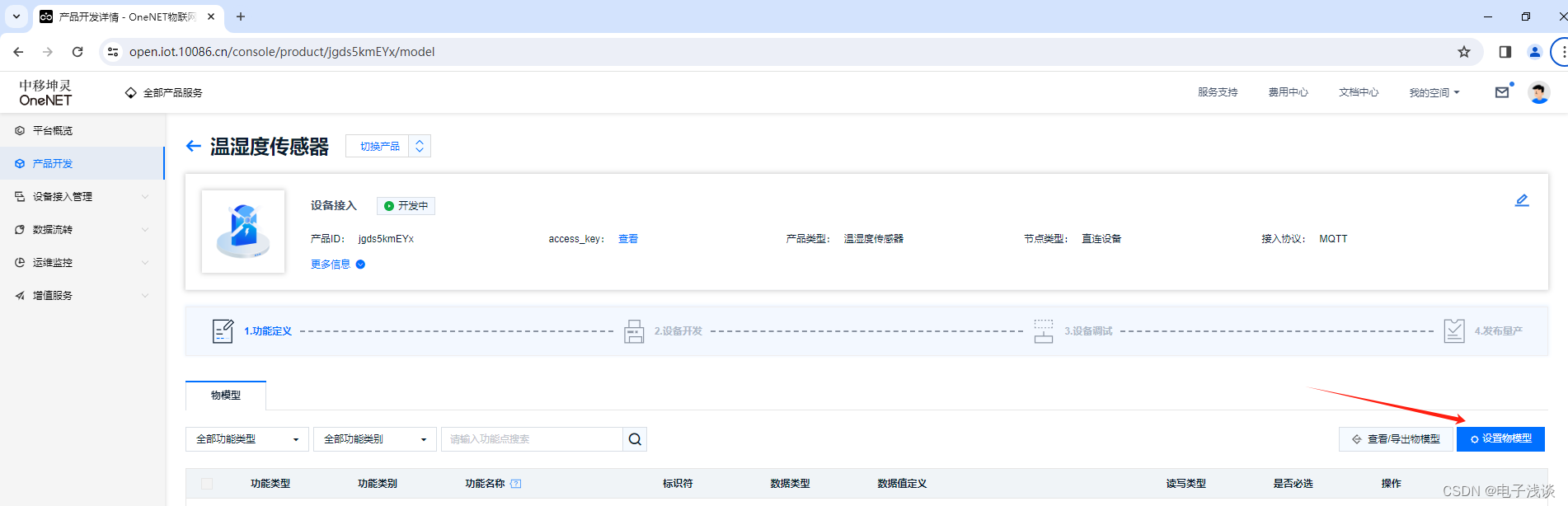

八、创建一个物理模型，也可以快递导入已经创建好的模型。物理模型简单理解就是对产品上报的Json格式做的一个解析，通过创建一个物理模型能快速面板化产品数据，以及下发指令。

九、添加一个自定义功能点，功能点类型有3种，属性（解析上报的信息），服务（相当于结构体），事件（特殊数据包，如告警）；标识符就是Json关键字，这里我们创建一个温度属性，各一个可读可写的权限，编辑好保存。

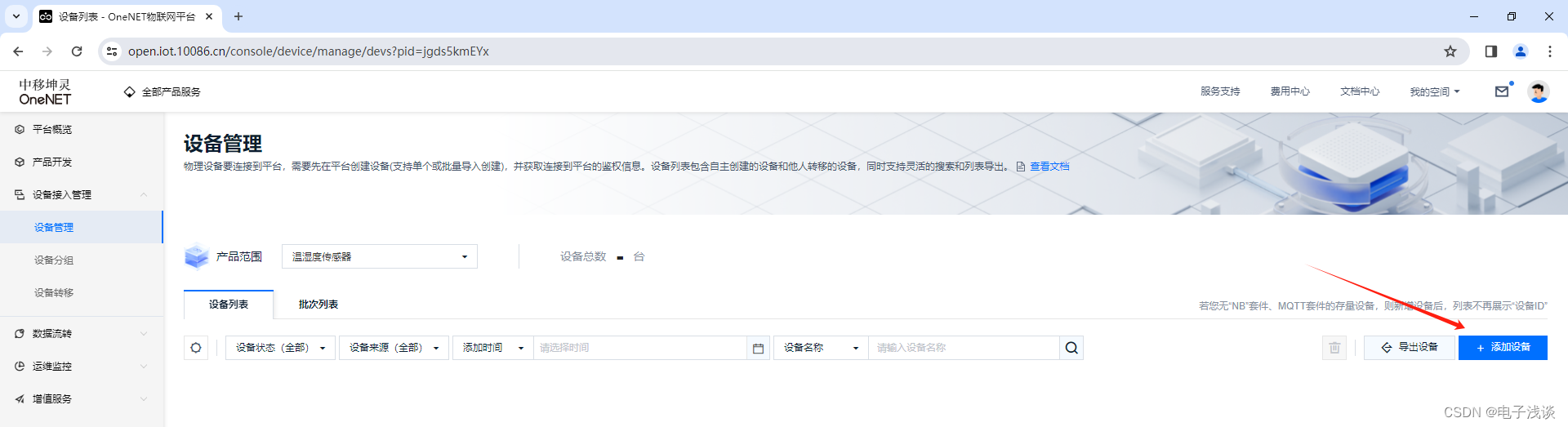

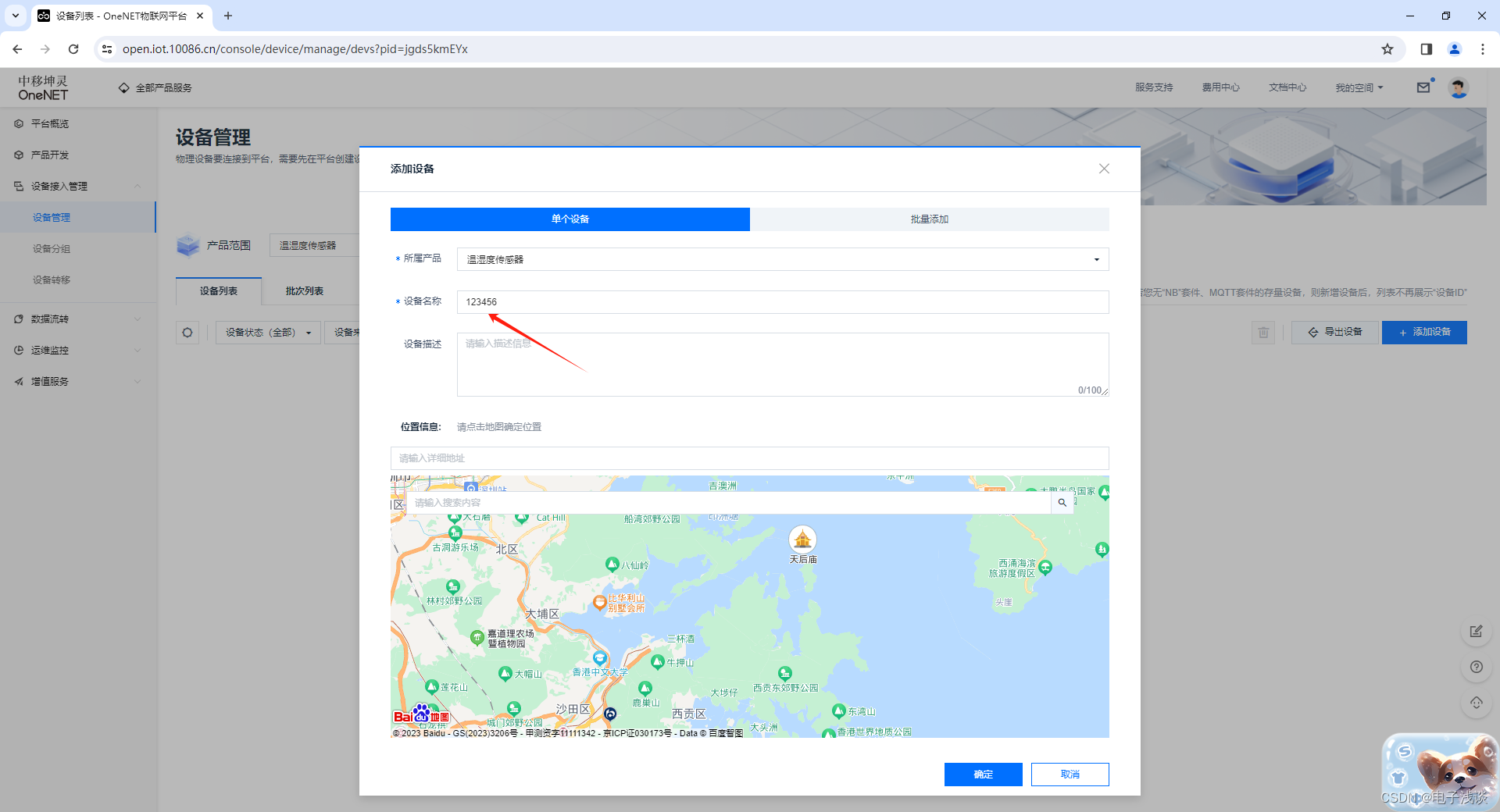

十、回到产品开发，点击设备管理，进入到下面这个界面，添加一个设备。

十一、设备名称用于区分设备，建议使用唯一ID。

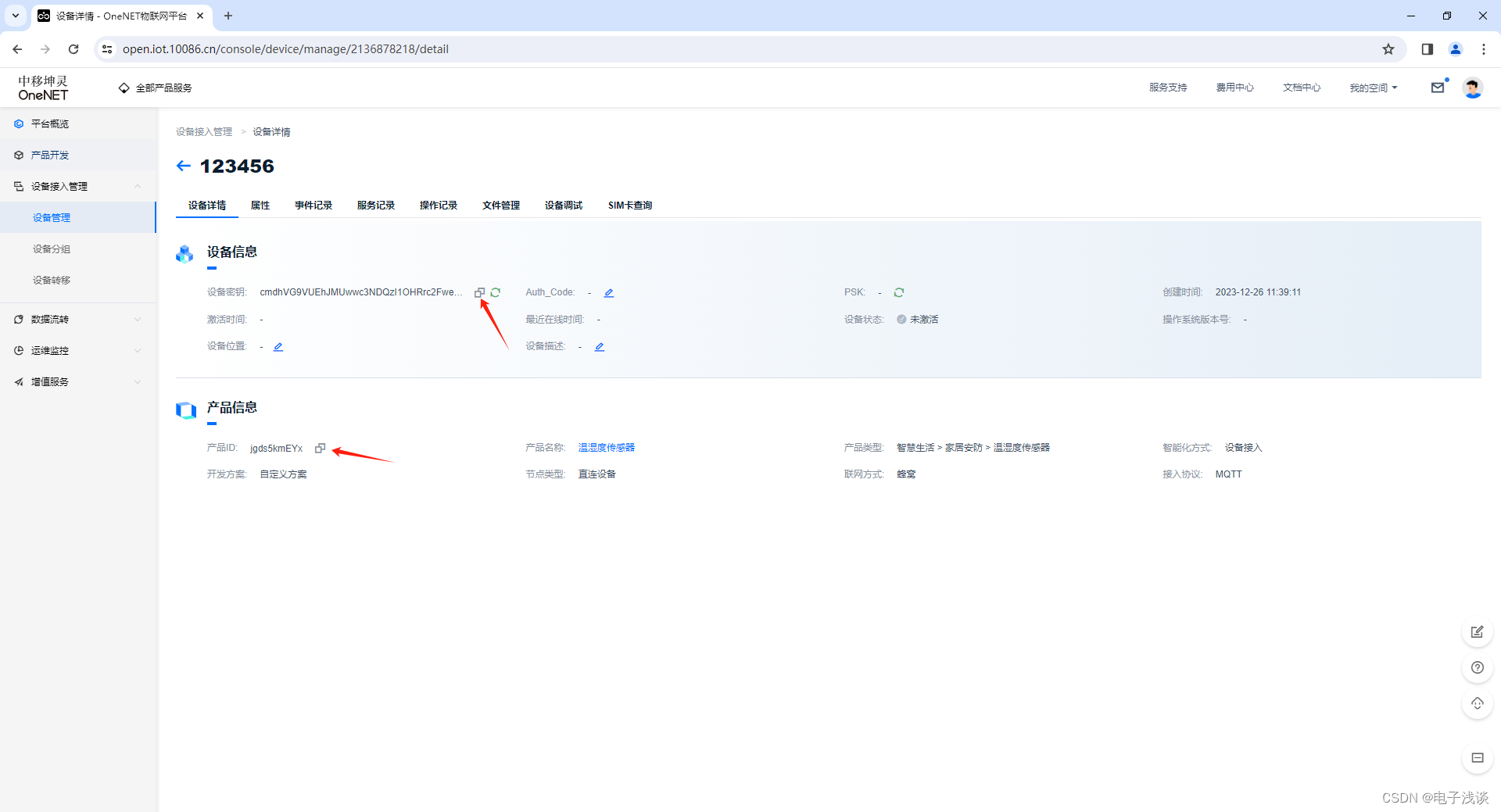

十二、进入到详情，复制设备密钥与产品ID，这两个参数是用来生成MQTT三要素的。

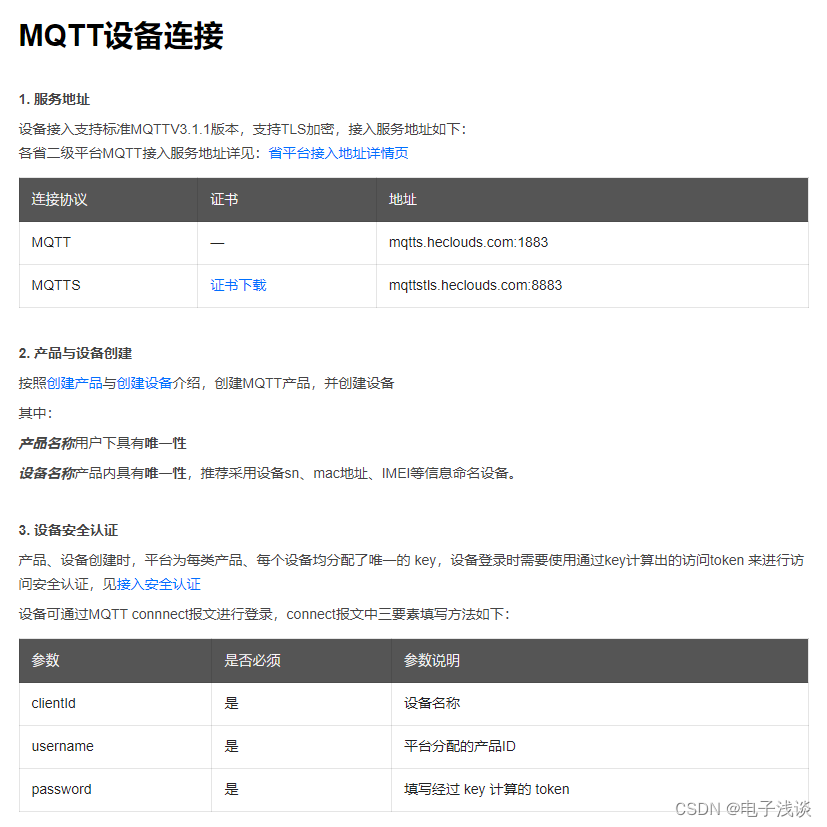

ONENET相关MQTT参数

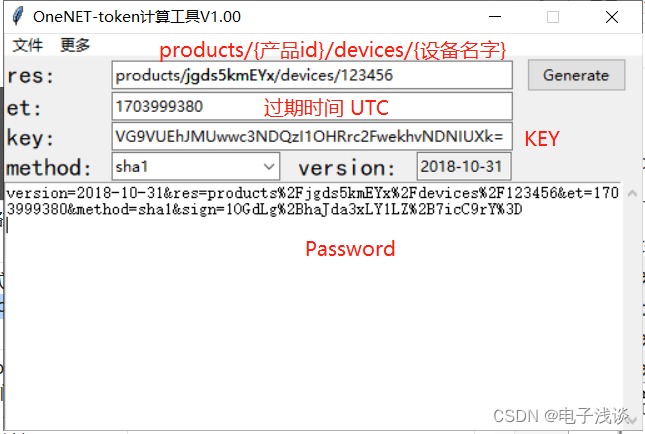

下载工具生成Password https://open.iot.10086.cn/doc/iot_platform/images/tools/token.exe ，根据设备密钥（Key）与产品ID，生成Password，其中method按需求选择，这里选sha1。

到这里我们获取到了的信息有：

MQTT版本：V3.1.1

IP地址：mqtts.heclouds.com:1883 ， Clientid：123456 ， Username：jgds5kmEYx

Password：version=2018-10-31&res=products%2Fjgds5kmEYx%2Fdevices%2F123456&et=1703999380&method=sha1&sign=1OGdLg%2BhaJda3xLY1LZ%2B7icC9rY%3D

MQTT.x工具模拟接入数据

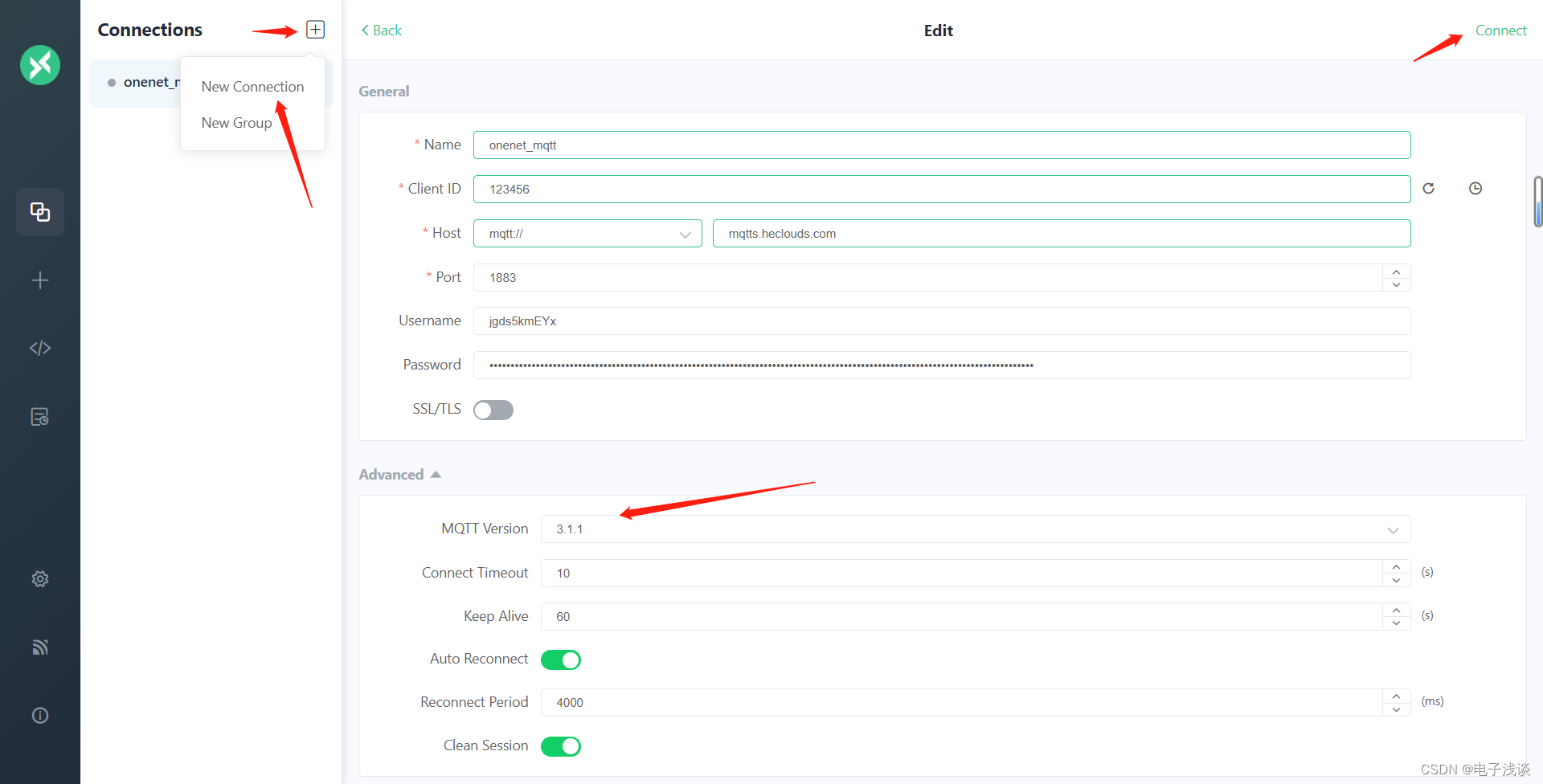

免费下载工具链接：MQTTX 下载，把上述参数填入下面这个界面，点击Connect。此时平台显示在线。

如何上报数据？

1.获取相应主题，2.获取报文内容格式，3.上报操作设置。

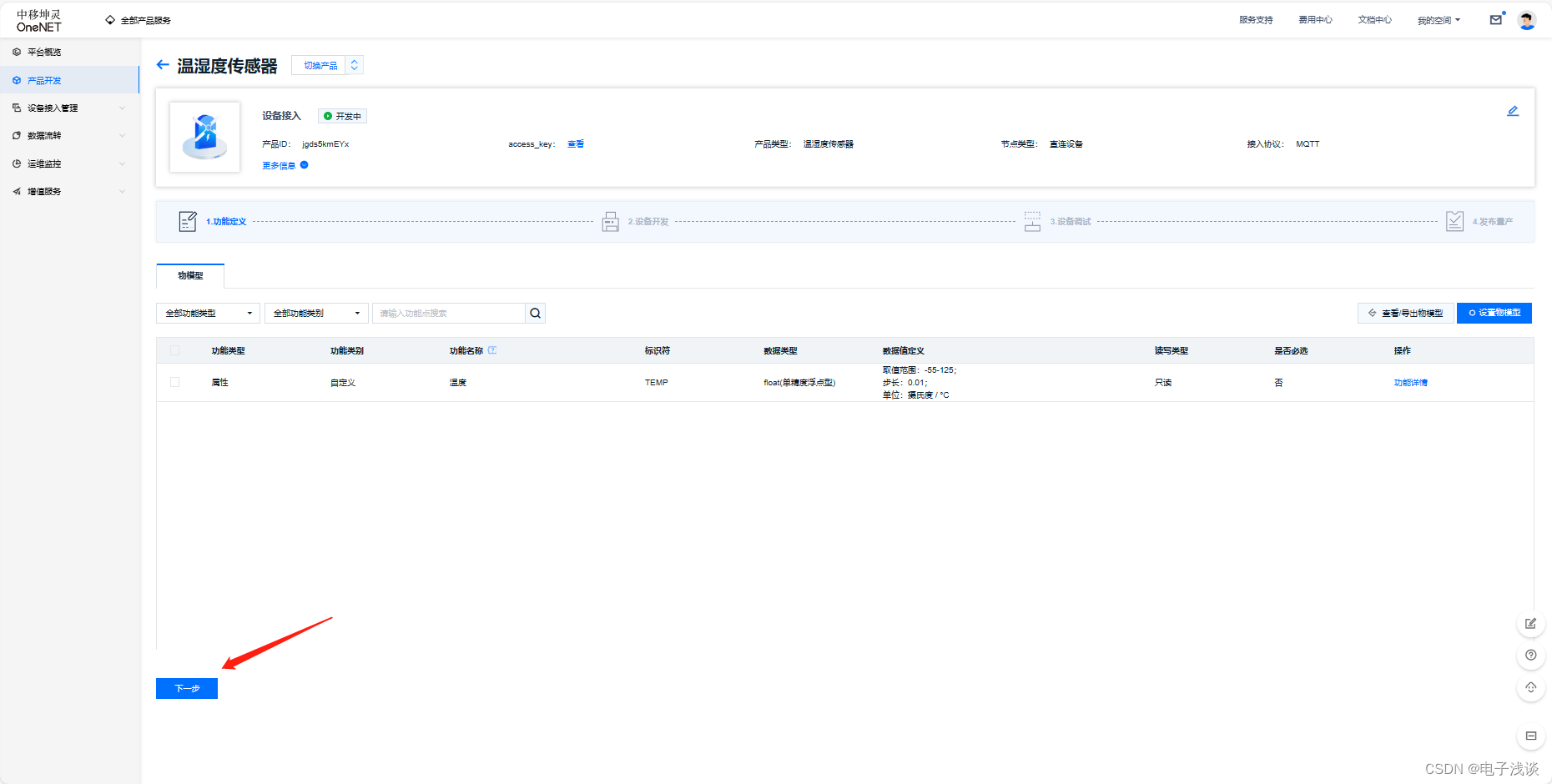

第一步，获取相应主题，我们回到产品开发，点击下一步。

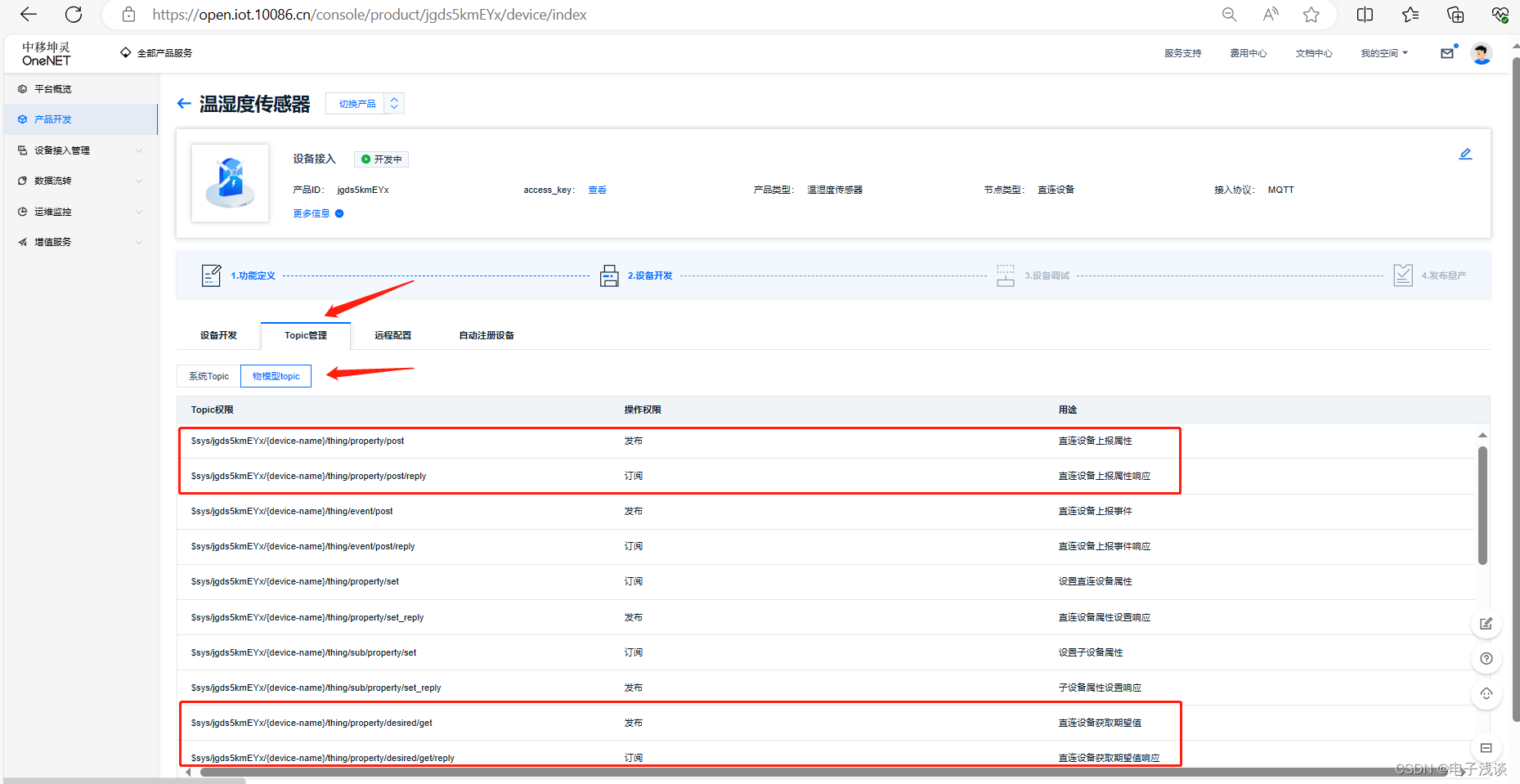

在Topic管理里面有个基于物理模型的界面，其中直连上报属性的订阅与发布主题，就是我们上报需要用到的上报主题，其中直连设备获取期望值的订阅与发布主题，就是我们下发设置需要用到的主题。把题主按格式拼接好如下：

直连设备上报属性： $sys/jgds5kmEYx/123456/thing/property/post

直连设备上报属性响应： $sys/jgds5kmEYx/123456/thing/property/post/reply

第二步，获取报文内容格式。

参数	类型	说明
id	String	消息id号，用户自定义，String类型的数字，长度限制13位。
version	String	物模型版本号，可选字段，不填默认为1.0
params	JsonObject	请求参数，用户自定义，标准json格式。如以上示例中，设备上报属性TEMP。具体属性信息，包含属性上报时间（time）和上报的属性值（value）。
time	Long	属性值生成时间。该参数为可选字段，到豪秒级。根据您的业务场景决定消息中是否带时间戳。如果消息频繁，需根据时间戳判断消息顺序，建议消息中带有时间戳。
value	Object	上报的属性值

{
    "id": "1",
    "version": "1.0",
    "params": {
        "TEMP": {
            "value": 21.6,
            "time": 1703995343000
        }
    }
}

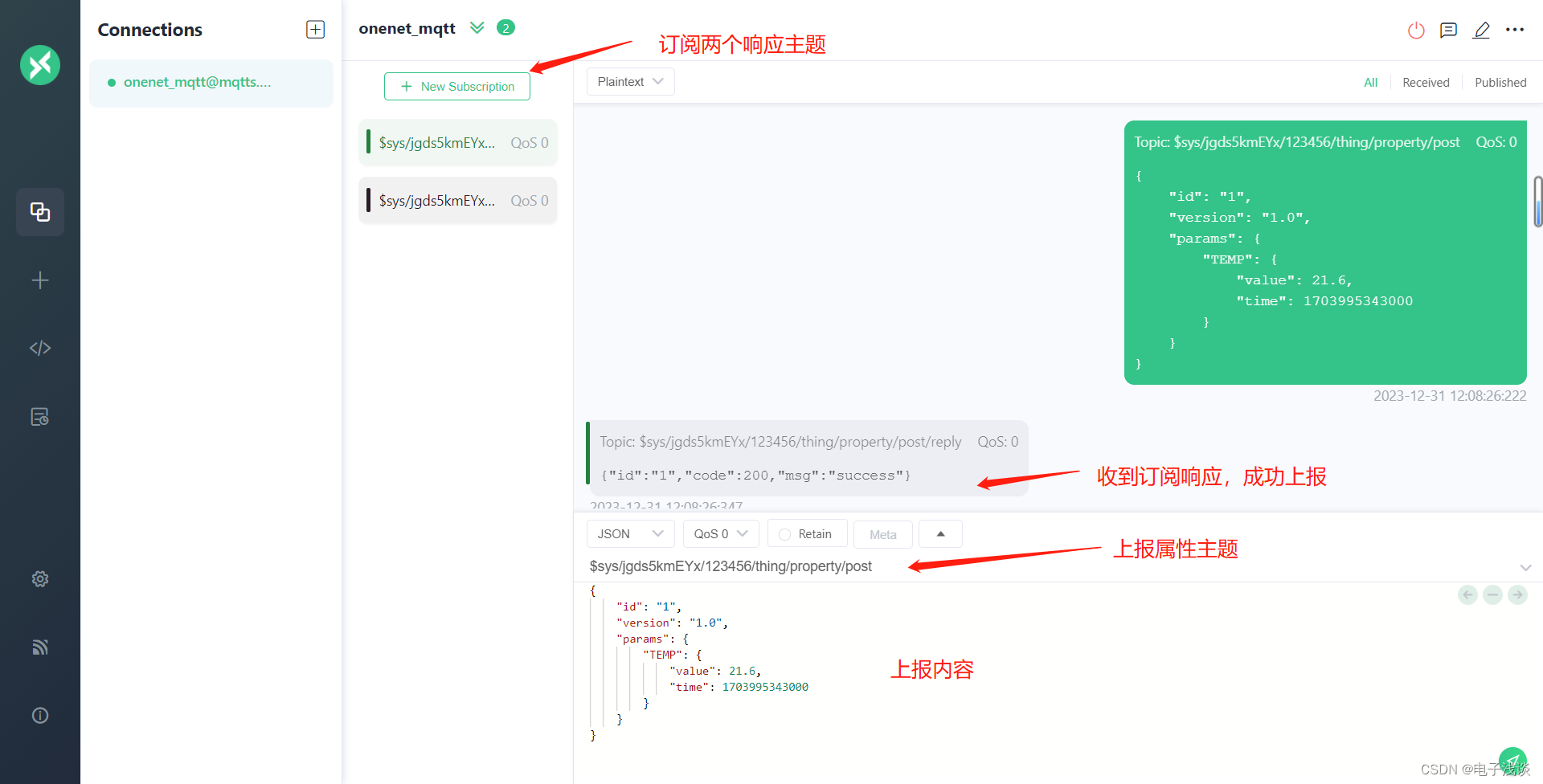

第三步，上报操作设置。

填入相应的主题内容，收到属性响应Code：200；表示上报数据成功。

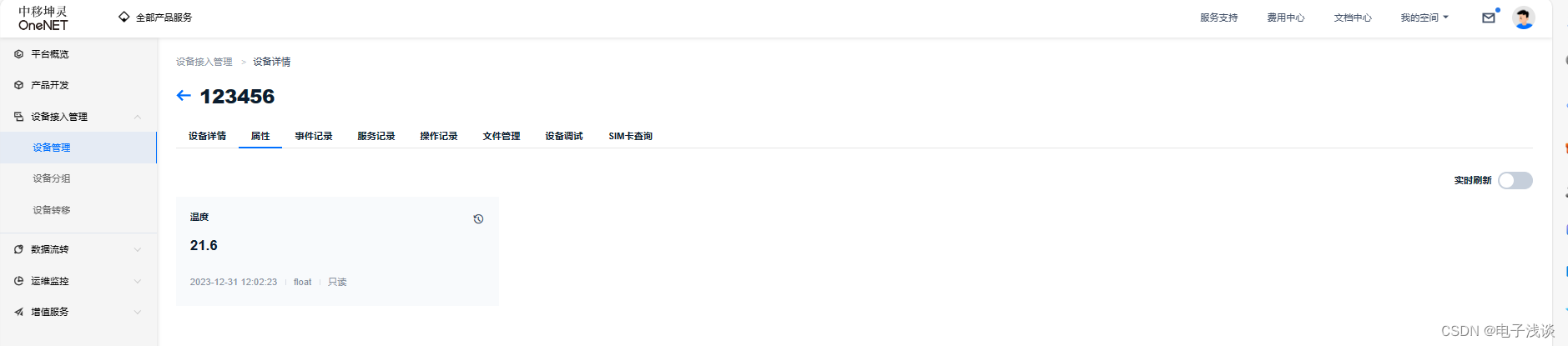

我们去到设备管理，属性就能看到数据了。

如何下发数据？

一样的，1.获取相应主题，2.获取报文内容格式，3.下发操作设置。

第一步，相同的方法获取到以下几个主题：

直连设备获取期望值： $sys/jgds5kmEYx/123456/thing/property/desired/get

直连设备获取期望值响应：$sys/jgds5kmEYx/123456/thing/property/desired/get/reply

第二步，获取报文内容格式。

{
    "id" : "2",
    "version":"1.0",
    "params" : [
        "TEMP"
    ]
}

参数	类型	说明
id	String	消息id号，用户自定义，String类型的数字，长度限制13位。
version	String	物模型版本号，可选字段，不填默认为1.0
params	JsonObject	获取属性期望的标识符列表。

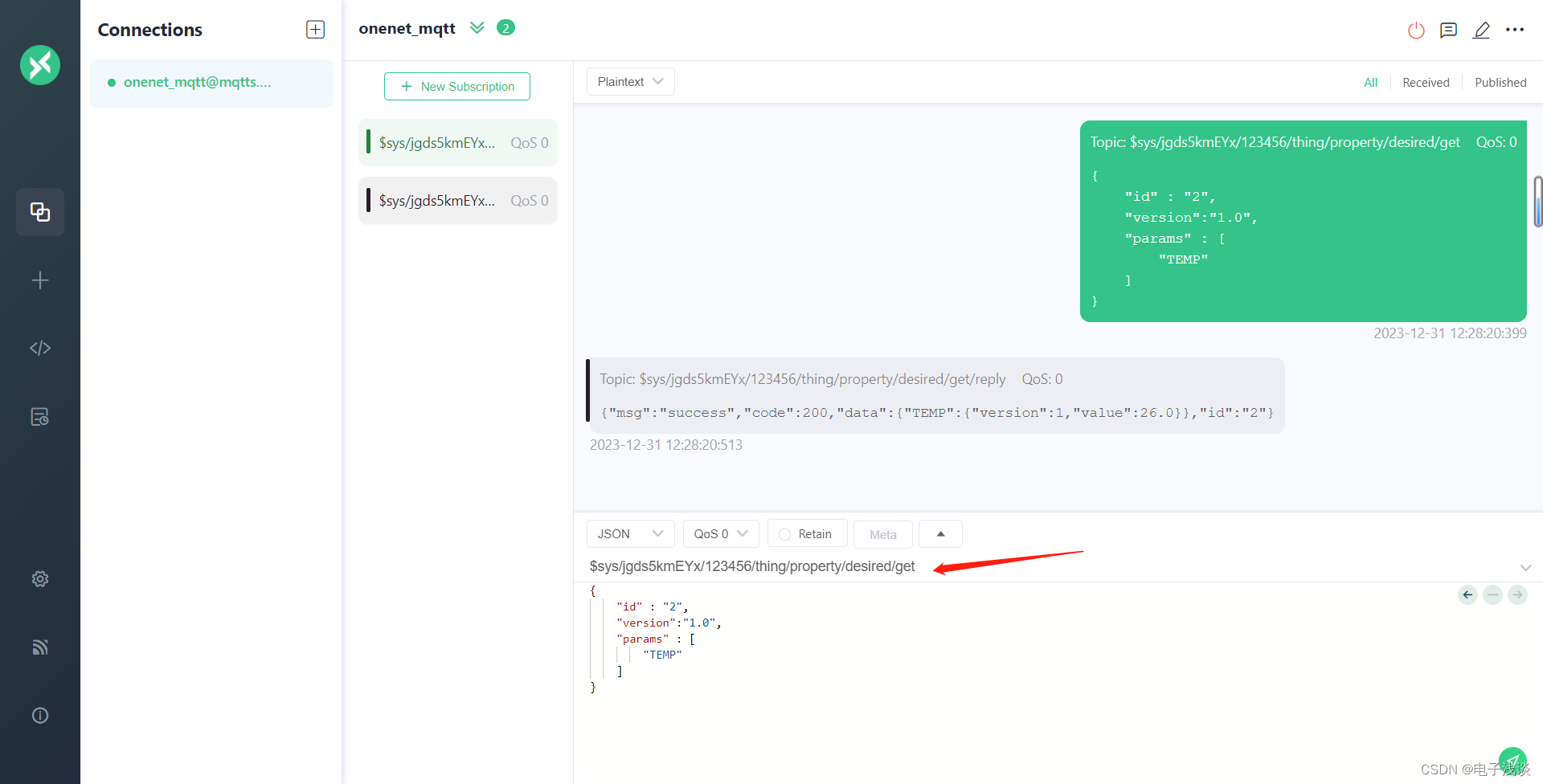

第三步，下发操作设置。

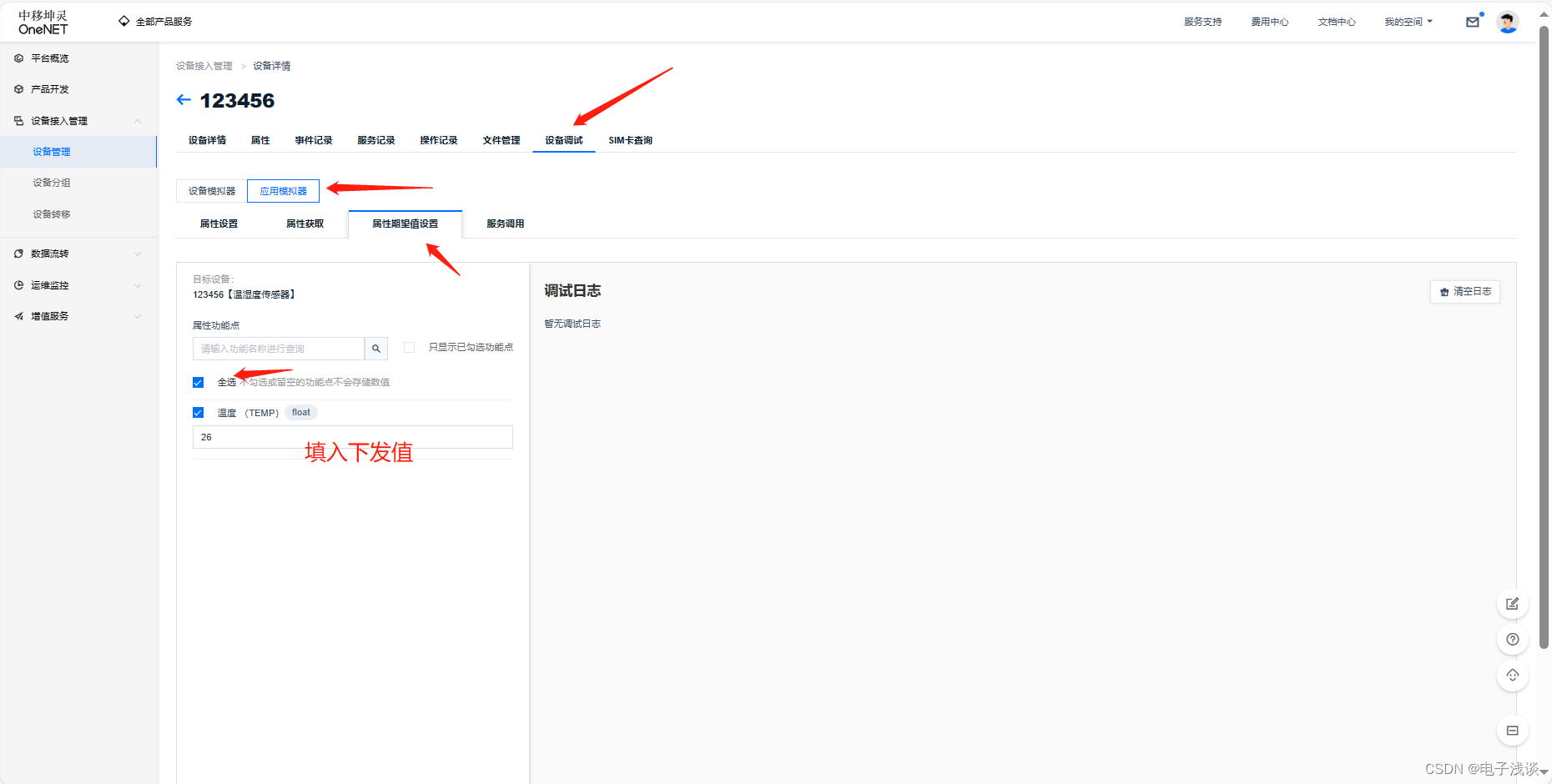

按下图操作，填写一个下发值以后，点击下面有个属性期望值设置的按键。那么平台将会在设置发布获取期望值的主题内容时，就会推送这个消息给设备。
