深入浅出Tomcat结构

简介

Tomcat 服务器是一个免费的开放源代码的Web 应用服务器，属于轻量级应用服务器。Tomcat是一个运行Java程序的容器，通过启动startup.bat(bin目录下文件)：
1）执行Bootstrap.java下的main()方法，开始启动tomcat容器，
2）继续调用init();
3）创建Catalina对象，这是个核心容器再继续调用load()方法，实际上是通过反射调用了catalina的load方法。
4）找到config file（server.xml）然后创建digester，解析server.xml，生成各组件对象（Server、Service、Container、Connector等）以及建立相互之间的关系。

下面就先来了解下Tomcat体系结构，再说下核心配置，最后说下性能优化策略。

1 Tomcat体系结构

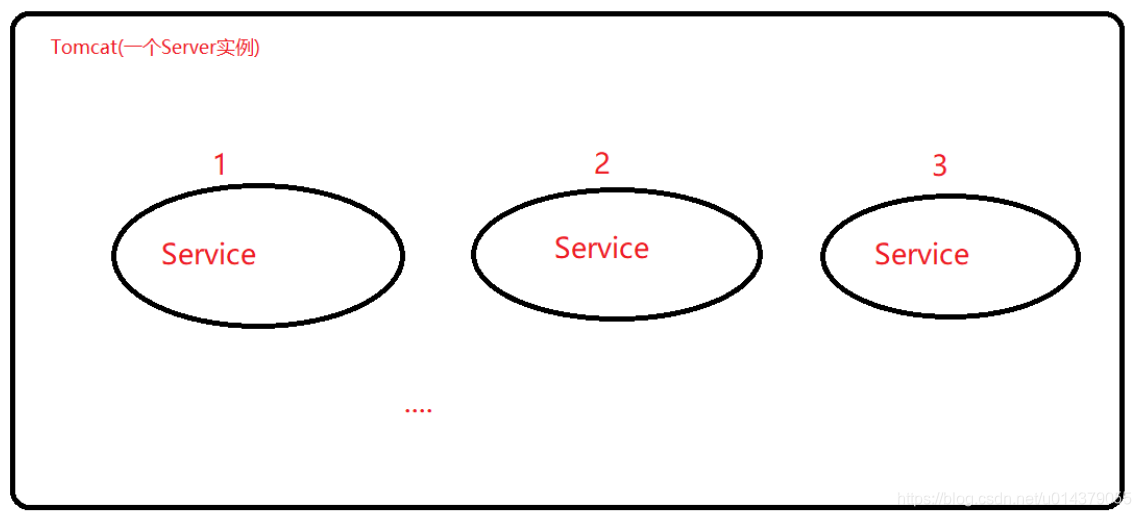

整个Tomcat就是⼀个Catalina实例，Tomcat 启动的时候会初始化这个实例，Catalina实例通过加载server.xml完成其他实例的创建，创建并管理⼀个Server，Server创建并管理多个服务Service,如下图所示：（即：Tomcat是 1个Server 对应 N个Service）

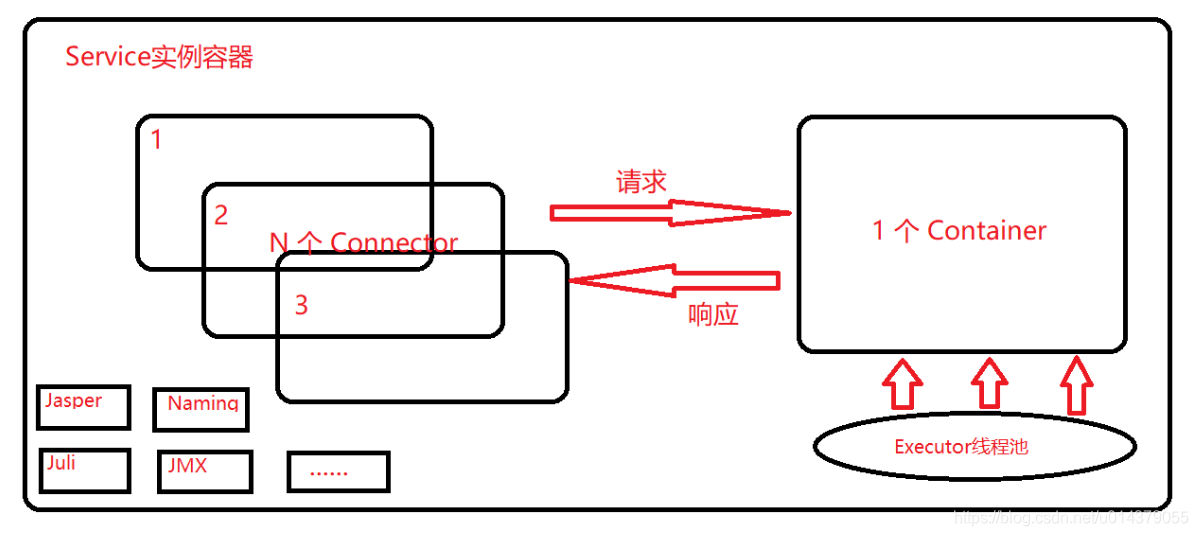

每⼀个Service实例下可以有N个Connector实例和1个Container实例以及若干其他模块为它提供⽀撑的,它将若⼲个Connector组件绑定到⼀个Container。

Connector连接器，负责对外交流，处理Socket连接，负责⽹络字节流与Request和Response对象的转化；

Container容器，负责负责内部处理，处理⽤户的servlet请求，并返回对象给web⽤户的模块；

Jasper 模块提供 JSP 引擎，Naming 提供JNDI 服务，Juli 提供⽇志服务，Executor线程池等等

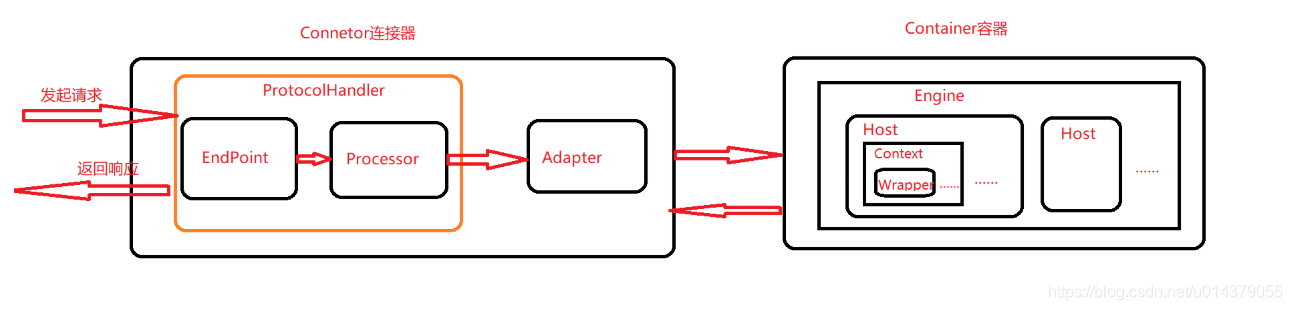

每个Connector连接器包含:

​ EndPoint :通信监听的接⼝，是具体Socket接收和发送处理器，是对传输层的抽象，因此EndPoint⽤来实现TCP/IP协议的

​ Processor :⽤来实现HTTP协议，Processor接收来⾃EndPoint的Socket，读取字节流解析成Tomcat Request和Response对象，并通过Adapter将其提交到容器处理，Processor是对应⽤层协议的抽象

​ ProtocolHandler :通过Endpoint 和 Processor ， 实现针对具体协议的处理能⼒。Tomcat 按照协议和I/O 提供了6个实现类 (AjpNioProtocol ，AjpAprProtocol， AjpNio2Protocol ， Http11NioProtocol ，Http11Nio2Protocol ，Http11AprProtocol)

​ Adapter :由于协议不同，客户端发过来的请求信息也不尽相同，Tomcat定义了⾃⼰的Request类来封装这些请求信息。

Container实例包含：

​ Engine 表示整个Catalina的Servlet引擎，⽤来管理多个虚拟站点，⼀个Service最多只能有⼀个Engine，但是⼀个引擎可包含多个Host

​ Host 代表⼀个虚拟主机，或者说⼀个站点，可以给Tomcat配置多个虚拟主机地址，⽽⼀个虚拟主机下可包含多个Context

​ Context 表示⼀个Web应⽤程序， ⼀个Web应⽤可包含多个Wrapper

​ Wrapper 表示⼀个Servlet，Wrapper 作为容器中的最底层，不能包含⼦容器

2 Tomcat核心配置

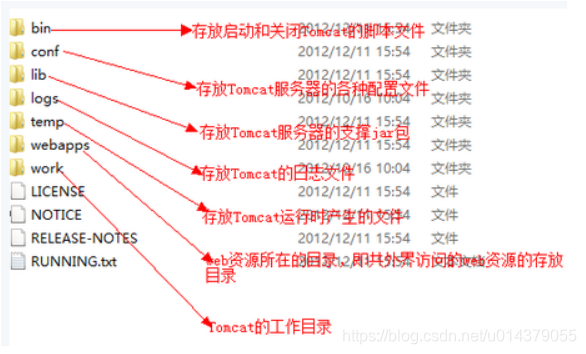

Tomcat的下载包解压之后的目录

Tomcat 作为服务器的配置，主要是 server.xml ⽂件的配置；server.xml中包含了 Servlet容器的相关配置；server.xml在conf文件下面。

server.xml：

<?xml version="1.0" encoding="UTF-8"?>
<!--
 port：关闭服务器的监听端⼝
 shutdown：关闭服务器的指令字符串
-->
<Server port="8005" shutdown="SHUTDOWN">
<!-- 以⽇志形式输出服务器 、操作系统、JVM的版本信息 -->
  <Listener className="org.apache.catalina.startup.VersionLoggerListener" />
 <!-- 加载（服务器启动） 和 销毁 （服务器停
