第4章系统设计

4.1 系统设计的原则

在系统设计过程中，也需要遵循相应的设计原则，这些设计原则可以帮助设计者在短时间内设计出符合设计规范的设计方案。设计原则主要有可靠性，安全性，可定制化，可扩展性，可维护性，可升级性以及客户体验等原则。下面就对这些原则进行简要阐述。

可靠性：一个软件是否可靠决定了其是否被用户使用，设计不可靠的软件，用户很容易就遗弃；

安全性：程序软件承担了信息的保存与管理等事务，安全性不足的软件会导致使用者承担巨大的损失；所以系统安全也是需要考虑进入的；

可定制化：市场环境从来都不是一直固定不变，面对客户群体的改变，以及使用环境的改变，市场需求的改变等因素，程序软件也要易于调整以适应各种变化；

可扩展性：程序软件在运行使用期间，也需要及时引进当下的新技术来进行系统优化，主要就是在系统功能层面，系统性能层面上进行相应的扩展，只有这样才能让系统在实际生活中继续占有市场；

可维护性：程序软件的维护需要一定量的资金，不管是排除现有程序错误，还是变更软件的现有需求，都需要在软件技术上投入一定资金，所以易于维护的软件程序就可以降低技术层面的资金消耗；

可升级性：程序软件的投入使用，会面临用户数量增多的情况，用户对软件的使用率也会提升，所以系统面临这种情况，仍然需要通过升级保持性能的合理，这样才能够适应市场；

客户体验：设计出来的程序软件在界面上不能够太复杂，要遵循界面设计的原理设计出简单，方便操作的功能操作界面，让用户易于接受软件，并乐于使用软件提供的功能。

4.2 系统结构设计

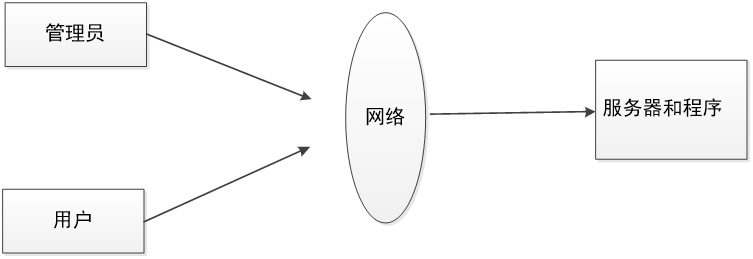

在系统结构设计上，经综合考虑还是选择比js更加简洁的vue框架，现如今浏览器已经实现了普及，并在技术上逐渐完善和成熟，它在节约软件开发成本的基础上，还能实现原本用专业软件操作才能实现的强大功能。总之，小程序架构是当下全新的，认可度高的系统构造技术。系统结构设计图通过绘制，效果展示如下：

图4-1 系统结构设计图

4.3功能结构设计

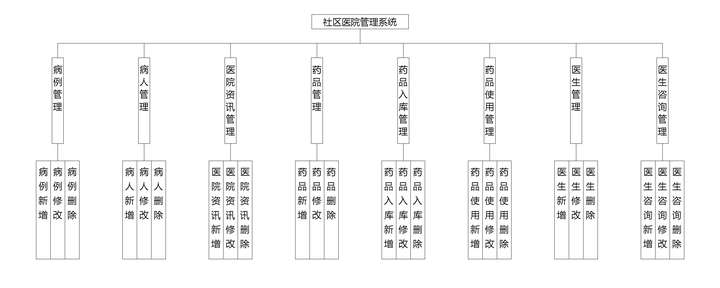

在管理员功能模块确定下来的基础上，对管理员各个功能进行设计，确定管理员功能的详细模块。绘制的管理员功能结构见下图。

图4.3 管理员功能结构图

4.4数据库设计

与功能结构设计一样，数据库设计也是程序开发不可避免的设计环节，数据库设计最主要的目的就是帮助运行程序存储相应的数据信息。数据库设计包含的内容有数据表结构的设计，也包含了数据库E-R图的设计。

4.4.1 数据库E-R图

在绘制E-R图之前，先要找出数据库的实体，明确各个实体具有的属性，比如用户信息这个实体，它具备的属性包括了用户的姓名属性，用户的密码属性，用户的创建时间属性等，所以明确了用户这个实体，以及用户实体具备的属性之后，就需要根据这些信息绘制用户实体对应的实体属性图了。绘制软件选用当下认可度高，使用范围广，操作便利的微软旗下的Visio工具。

（1）下图是医生挂号实体和其具备的属性。

医生挂号实体属性图

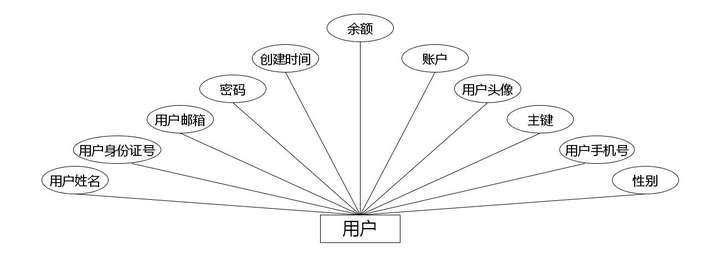

（2）下图是用户实体和其具备的属性。

用户实体属性图

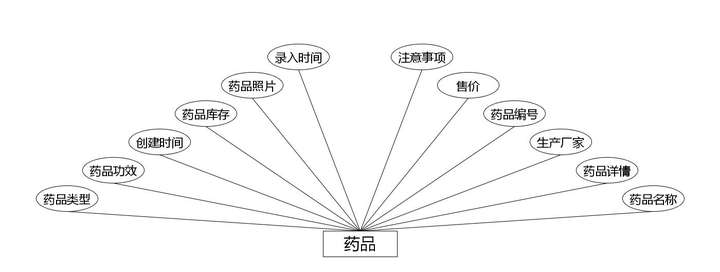

（3）下图是药品实体和其具备的属性。

药品实体属性图

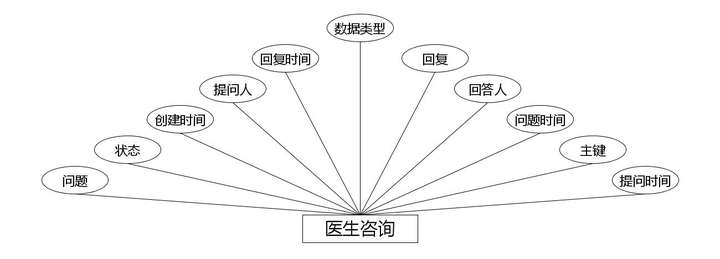

（4）下图是医生咨询实体和其具备的属性。

医生咨询实体属性图

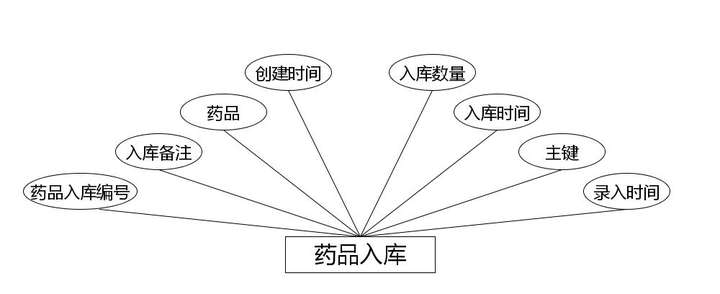

（5）下图是药品入库实体和其具备的属性。

药品入库实体属性图

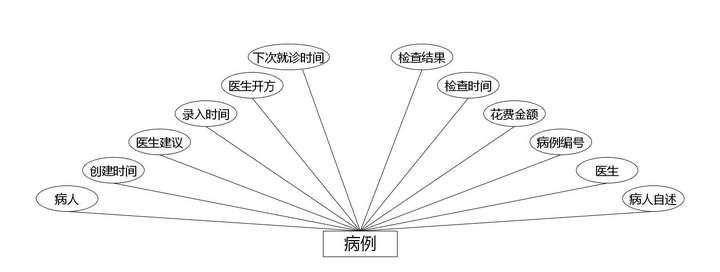

（6）下图是病例实体和其具备的属性。

病例实体属性图

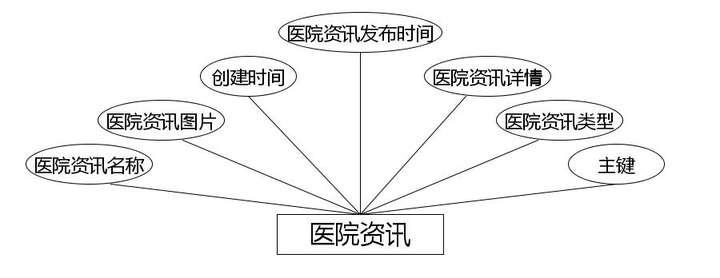

（7）下图是医院资讯实体和其具备的属性。

医院资讯实体属性图

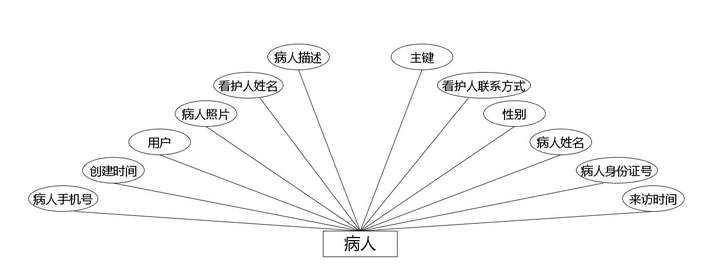

（8）下图是病人实体和其具备的属性。

病人实体属性图

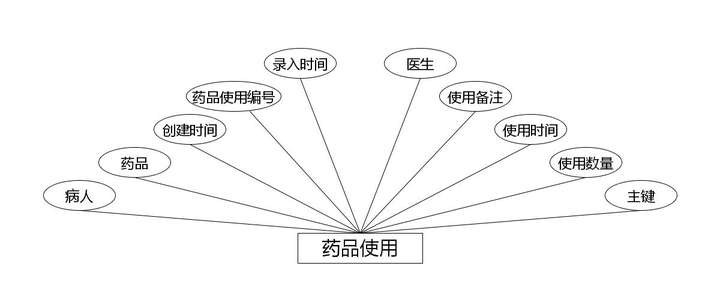

（9）下图是药品使用实体和其具备的属性。

药品使用实体属性图

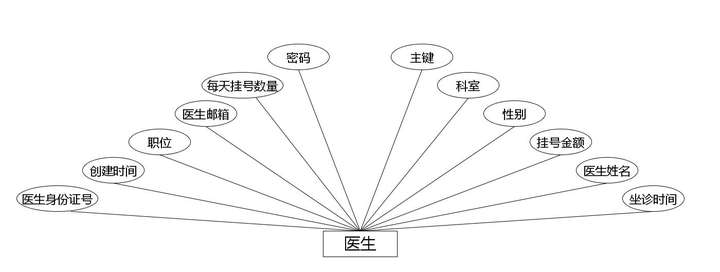

（10）下图是医生实体和其具备的属性。

医生实体属性图

4.4.2 数据库表结构

在进行这部分设计之前，需要明白和掌握数据类型以及各个数据类型的长度范围等知识，因为在一张具体的数据表中，为了方便理解，这里就举个简单的例子。比如用户信息表，这个表格的字段就是用户这个实体具备的属性，这时就需要对字段进行数据类型，以及字段长度的设置，也要设置一个主键来作为用户信息表的唯一标识。这些都是数据库表结构设计需要完成的内容。根据城乡居民基本医疗信息管理系统的功能设计以及数据库设计要求，展示该系统的数据表结构。

表4.1病例表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	bingli_uuid_number	String	病例编号	是
3	bingren_id	Integer	病人	是
4	yisheng_id	Integer	医生	是
5	jiancha_time	Date	检查时间	是
6	bingrenzishu_content	String	病人自述	是
7	jianchajieguo_content	String	检查结果	是
8	yishengkaifang_content	String	医生开方	是
9	yishengjianyi_content	String	医生建议	是
10	huafeijine	BigDecimal	花费金额	是
11	xiacijiuzhen_time	Date	下次就诊时间	是
12	bingli_types	Integer	状态	是
13	insert_time	Date	录入时间	是
14	create_time	Date	创建时间	是

表4.2病人表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	用户	是
3	kanhuren_name	String	看护人姓名	是
4	kanhuren_phone	String	看护人联系方式	是
5	bingren_name	String	病人姓名	是
6	bingren_phone	String	病人手机号	是
7	bingren_id_number	String	病人身份证号	是
8	sex_types	Integer	性别	是
9	bingren_types	Integer	病人类型	是
10	age	Integer	年龄	是
11	bingren_photo	String	病人照片	是
12	bingren_content	String	病人描述	是
13	insert_time	Date	来访时间	是
14	create_time	Date	创建时间	是

表4.3字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.4医院资讯表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	gonggao_name	String	医院资讯名称	是
3	gonggao_photo	String	医院资讯图片	是
4	gonggao_types	Integer	医院资讯类型	是
5	insert_time	Date	医院资讯发布时间	是
6	gonggao_content	String	医院资讯详情	是
7	create_time	Date	创建时间	是

表4.5药品表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yaopin_name	String	药品名称	是
3	yaopin_uuid_number	String	药品编号	是
4	yaopin_photo	String	药品照片	是
5	shengchanchangjia	String	生产厂家	是
6	yaopin_types	Integer	药品类型	是
7	yaopin_kucun_number	Integer	药品库存	是
8	yaopin_jinjia_money	BigDecimal	药品进价	是
9	yaopin_new_money	BigDecimal	售价	是
10	yaopin_gongxiao_content	String	药品功效	是
11	yaopin_jinji_content	String	药品禁忌	是
12	yaopin_zhuyi_content	String	注意事项	是
13	yaopin_content	String	药品详情	是
14	insert_time	Date	录入时间	是
15	create_time	Date	创建时间	是

表4.6药品入库表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yaopin_id	Integer	药品	是
3	yaopinruku_uuid_number	String	药品入库编号	是
4	yaopinruku_number	Integer	入库数量	是
5	caozuo_time	Date	入库时间	是
6	yaopinruku_content	String	入库备注	是
7	insert_time	Date	录入时间	是
8	create_time	Date	创建时间	是

表4.7药品使用表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yaopin_id	Integer	药品	是
3	bingren_id	Integer	病人	是
4	yisheng_id	Integer	医生	是
5	yaopinshiyong_uuid_number	String	药品使用编号	是
6	yaopinshiyong_number	Integer	使用数量	是
7	caozuo_time	Date	使用时间	是
8	yaopinshiyong_content	String	使用备注	是
9	insert_time	Date	录入时间	是
10	create_time	Date	创建时间	是

表4.8医生表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yisheng_name	String	医生姓名	是
3	yisheng_phone	String	医生手机号	是
4	yisheng_id_number	String	医生身份证号	是
5	yisheng_photo	String	医生头像	是
6	zuozhen_shijian	String	坐诊时间	是
7	guahaojine	BigDecimal	挂号金额	是
8	guahaoshuliang	Integer	每天挂号数量	是
9	keshi_types	Integer	科室	是
10	zhiwei_types	Integer	职位	是
11	yisheng_email	String	医生邮箱	是
12	yisheng_content	String	医生介绍	是
13	create_time	Date	创建时间	是

表4.9医生咨询表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	提问人	是
3	yisheng_id	Integer	回答人	是
4	yisheng_chat_issue_text	String	问题	是
5	issue_time	Date	问题时间	是
6	yisheng_chat_reply_text	String	回复	是
7	reply_time	Date	回复时间	是
8	zhuangtai_types	Integer	状态	是
9	yisheng_chat_types	Integer	数据类型	是
10	insert_time	Date	提问时间	是
11	create_time	Date	创建时间	是

表4.10医生挂号表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yisheng_guahao_uuid_number	String	挂号编号	是
3	bingren_id	Integer	病人	是
4	yisheng_id	Integer	医生	是
5	huafeijine	BigDecimal	花费金额	是
6	yisheng_guahao_time	Date	挂号日期	是
7	yisheng_guahao_types	Integer	挂号状态	是
8	insert_time	Date	申请挂号时间	是
9	create_time	Date	创建时间	是

表4.11用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_phone	String	用户手机号	是
4	yonghu_id_number	String	用户身份证号	是
5	yonghu_photo	String	用户头像	是
6	yonghu_email	String	用户邮箱	是
7	new_money	BigDecimal	余额	是
8	create_time	Date	创建时间	是
