4 系统设计

大学校园生活信息平台的设计方案比如功能框架的设计，比如数据库的设计的好坏也就决定了该系统在开发层面是否高效，以及在系统维护层面是否容易维护和升级，因为在系统实现阶段是需要考虑用户的所有需求，要是在设计阶段没有经过全方位考虑，那么系统实现的部分也就无从下手，所以系统设计部分也是至关重要的一个环节，只有根据用户需求进行细致全面的考虑，才有希望开发出功能健全稳定的程序软件。

4.1 系统概要设计

本次拟开发的系统为了节约开发成本，也为了后期在维护和升级上的便利性，打算通过浏览器来实现系统功能界面的展示，让程序软件的主要事务集中在后台的服务器端处理，前端部分只用处理少量的事务逻辑。下面使用一张图（如图4.1所示）来说明程序的工作原理。

图4.1 程序工作的原理图

4.2 系统功能结构设计

在分析并得出使用者对程序的功能要求时，就可以进行程序设计了。如图4.2展示的就是管理员功能结构图，管理员主要负责填充员工和其类别信息，并对已填充的数据进行维护，包括修改与删除，管理员也需要对奖惩对培训,对考,对薪资等进行管理。

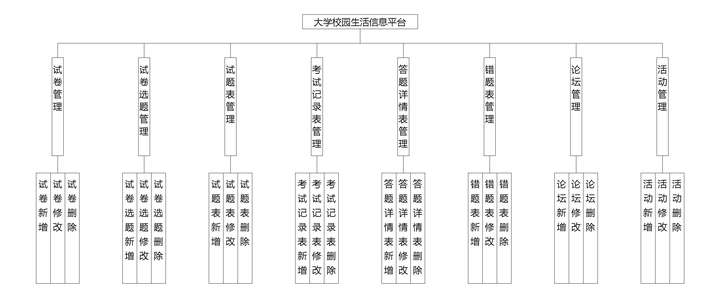

图4.2 系统功能结构图

4.3 数据库设计

程序功能操作不管是添加，修改，还是删除等功能产生的数据都是经由数据库进行数据保存和更新的，所以一个数据库设计的好坏也是程序是否好坏的判定标准，因为程序的成功，有一半的功劳都是靠数据库的优秀设计。数据库一旦设计得良好是可以减轻开发人员的开发负担的。

4.3.1 数据库E-R图设计

这个部分的设计需要使用到E-R图绘制工具，常用的工具就是Visio工具来绘制E-R模型图，这款工具不仅可以快速创建需要的E-R模型图，而且该工具提供的操作界面很简单，可以短时间内修改绘图界面的图形或者是文字的属性。在绘制E-R模型图时，要分清楚各个图形代表的含义，以免绘制出错，E-R模型图由长方形（实体），椭圆形（属性），菱形（关系）这三部分图形符号组成，绘制期间要区分开来，用准确的图形符号代表相应的数据元素。

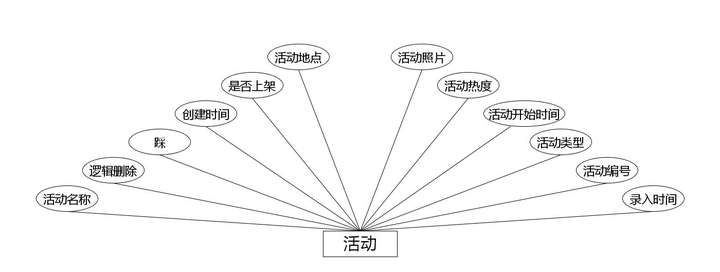

（1）下图是活动实体和其具备的属性。

活动实体属性图

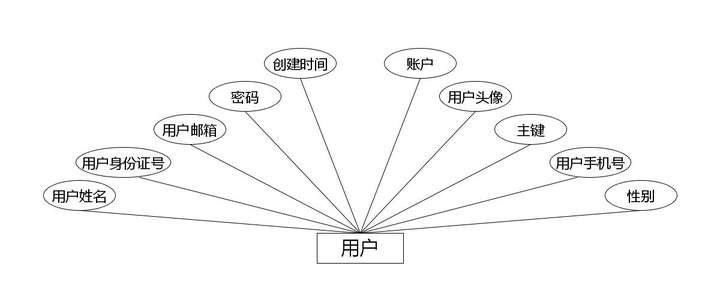

（2）下图是用户实体和其具备的属性。

用户实体属性图

（3）下图是考试记录表实体和其具备的属性。

考试记录表实体属性图

（4）下图是答题详情表实体和其具备的属性。

答题详情表实体属性图

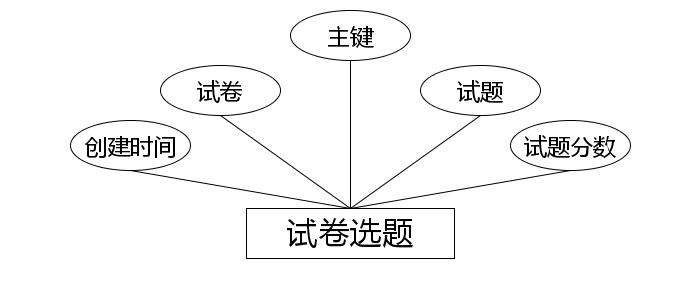

（5）下图是试卷选题实体和其具备的属性。

试卷选题实体属性图

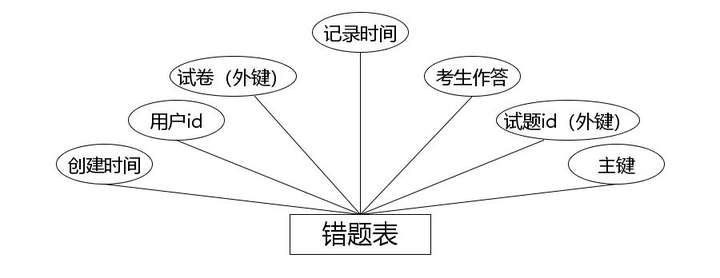

（6）下图是错题表实体和其具备的属性。

错题表实体属性图

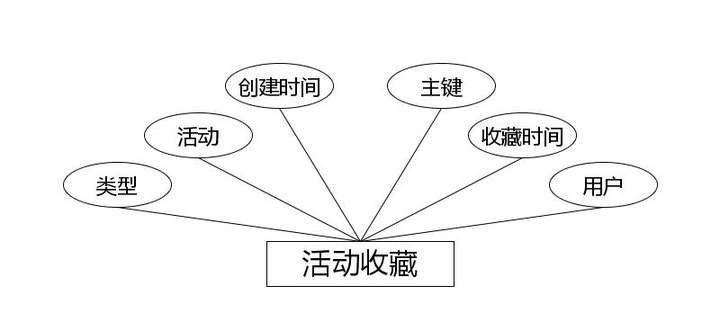

（7）下图是活动收藏实体和其具备的属性。

活动收藏实体属性图

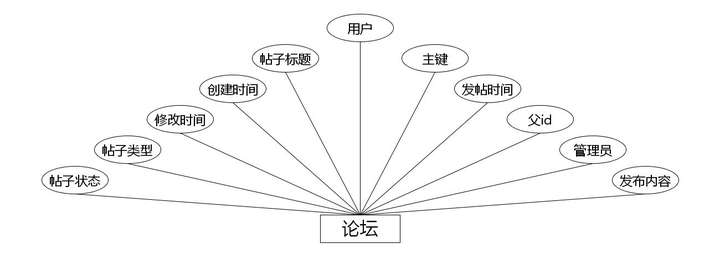

（8）下图是论坛实体和其具备的属性。

论坛实体属性图

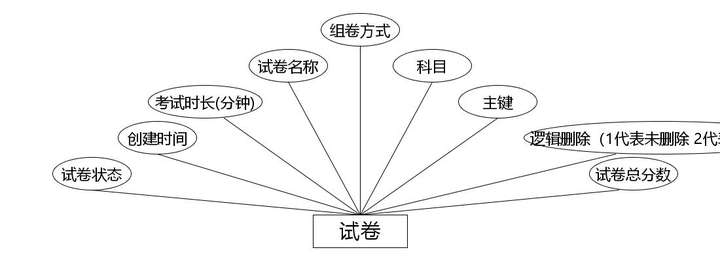

（9）下图是试卷实体和其具备的属性。

试卷实体属性图

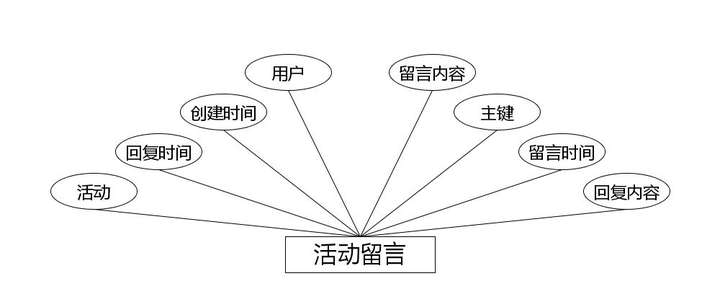

（10）下图是活动留言实体和其具备的属性。

活动留言实体属性图

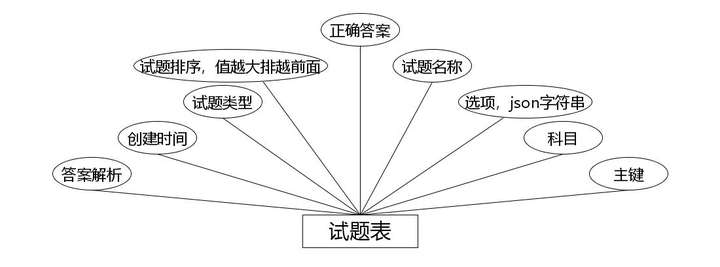

（11）下图是试题表实体和其具备的属性。

试题表实体属性图

（12）下图是校园资讯实体和其具备的属性。

校园资讯实体属性图

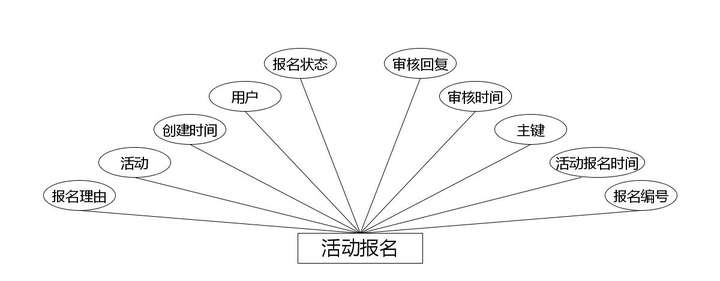

（13）下图是活动报名实体和其具备的属性。

活动报名实体属性图

各个实体之间的联系用下图的E-R图表示。绘制的系统E-R图见图4.8。

图4.8 系统E-R图

4.3.2 数据库表结构设计

数据库系统一旦选定之后，需要根据程序要求在数据库中建立数据库文件，并在已经完成创建的数据库文件里面，为程序运行中产生的数据建立对应的数据表格，数据表结构设计就是对创建的数据表格进行字段设计，字段长度设计，字段类型设计等，当数据表格合理设计完成之后，才能正常存储相关程序运行产生的数据信息。

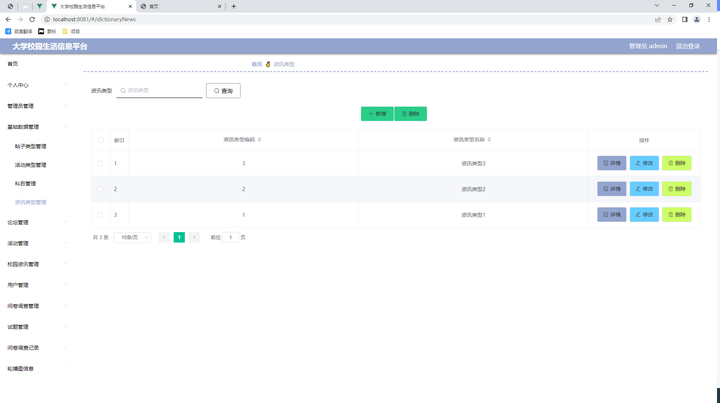

表4.1字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2试卷表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	exampaper_name	String	试卷名称	是
3	exampaper_date	Integer	考试时长(分钟)	是
4	exampaper_myscore	Integer	试卷总分数	是
5	kemu_types	Integer	科目	是
6	exampaper_types	Integer	试卷状态	是
7	zujuan_types	Integer	组卷方式	是
8	exampaper_delete	Integer	逻辑删除（1代表未删除 2代表已删除）	是
9	create_time	Date	创建时间	是

表4.3试卷选题表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	exampaper_id	Integer	试卷	是
3	examquestion_id	Integer	试题	是
4	exampapertopic_number	Integer	试题分数	是
5	create_time	Date	创建时间	是

表4.4试题表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examquestion_name	String	试题名称	是
3	kemu_types	Integer	科目	是
4	examquestion_options	String	选项，json字符串	是
5	examquestion_answer	String	正确答案	是
6	examquestion_analysis	String	答案解析	是
7	examquestion_types	Integer	试题类型	是
8	examquestion_sequence	Integer	试题排序，值越大排越前面	是
9	create_time	Date	创建时间	是

表4.5考试记录表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examrecord_uuid_number	String	考试编号	是
3	yonghu_id	Integer	考试用户	是
4	exampaper_id	Integer	所属试卷id（外键）	是
5	total_score	Integer	所得总分	是
6	insert_time	Date	考试时间	是
7	create_time	Date	创建时间	是

表4.6答题详情表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examredetails_uuid_number	String	试卷编号	是
3	yonghu_id	Integer	用户id	是
4	examquestion_id	Integer	试题id（外键）	是
5	examredetails_myanswer	String	考生答案	是
6	examredetails_myscore	Integer	试题得分	是
7	create_time	Date	创建时间	是

表4.7错题表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	用户id	是
3	exampaper_id	Integer	试卷（外键）	是
4	examquestion_id	Integer	试题id（外键）	是
5	examredetails_myanswer	String	考生作答	是
6	insert_time	Date	记录时间	是
7	create_time	Date	创建时间	是

表4.8论坛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	用户	是
4	users_id	Integer	管理员	是
5	forum_content	String	发布内容	是
6	super_ids	Integer	父id	是
7	forum_types	Integer	帖子类型	是
8	forum_state_types	Integer	帖子状态	是
9	insert_time	Date	发帖时间	是
10	update_time	Date	修改时间	是
11	create_time	Date	创建时间	是

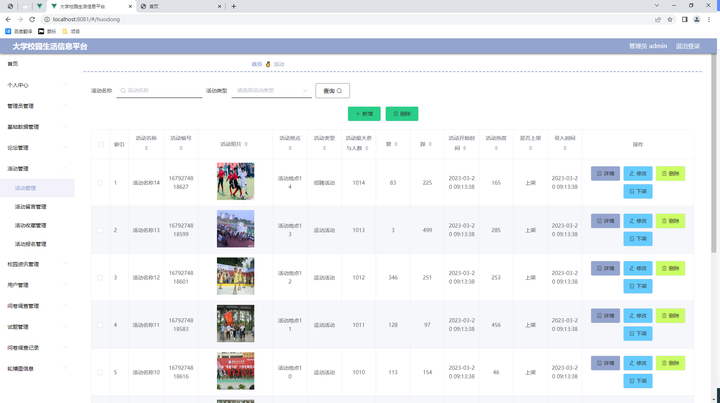

表4.9活动表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	huodong_name	String	活动名称	是
3	huodong_uuid_number	String	活动编号	是
4	huodong_photo	String	活动照片	是
5	huodong_address	String	活动地点	是
6	huodong_types	Integer	活动类型	是
7	huodong_kucun_number	Integer	活动库存	是
8	zan_number	Integer	赞	是
9	cai_number	Integer	踩	是
10	huodong_kaishi_time	Date	活动开始时间	是
11	huodong_clicknum	Integer	活动热度	是
12	huodong_content	String	活动内容	是
13	shangxia_types	Integer	是否上架	是
14	huodong_delete	Integer	逻辑删除	是
15	insert_time	Date	录入时间	是
16	create_time	Date	创建时间	是

表4.10活动收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	huodong_id	Integer	活动	是
3	yonghu_id	Integer	用户	是
4	huodong_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.11活动留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	huodong_id	Integer	活动	是
3	yonghu_id	Integer	用户	是
4	huodong_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.12活动报名表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	huodong_yuyue_uuid_number	String	报名编号	是
3	huodong_id	Integer	活动	是
4	yonghu_id	Integer	用户	是
5	huodong_yuyue_text	String	报名理由	是
6	huodong_yuyue_yesno_types	Integer	报名状态	是
7	huodong_yuyue_yesno_text	String	审核回复	是
8	huodong_yuyue_shenhe_time	Date	审核时间	是
9	insert_time	Date	活动报名时间	是
10	create_time	Date	创建时间	是

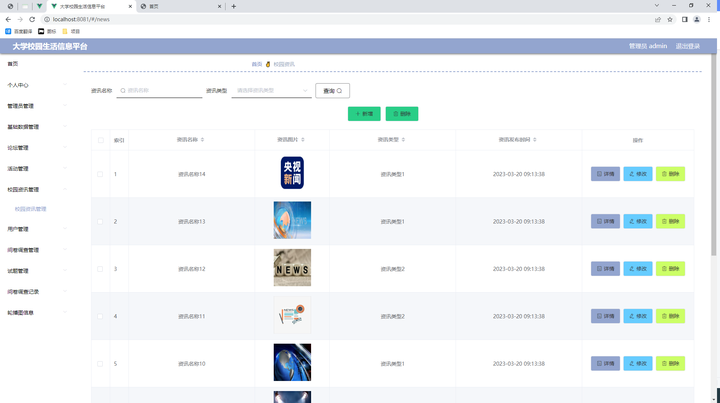

表4.13校园资讯表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	资讯名称	是
3	news_photo	String	资讯图片	是
4	news_types	Integer	资讯类型	是
5	insert_time	Date	资讯发布时间	是
6	news_content	String	资讯详情	是
7	create_time	Date	创建时间	是

表4.14用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_phone	String	用户手机号	是
4	yonghu_id_number	String	用户身份证号	是
5	yonghu_photo	String	用户头像	是
6	yonghu_email	String	用户邮箱	是
7	create_time	Date	创建时间	是

表4.15管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	学生名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是
