基于GB/T 18488标准解读中国市场对电驱系统的高压安全设计要求

Hello，大家好！之前承诺过会提高更新频率，非常感谢大家的认可与支持。其实分享知识不一定要等解决了大问题才进行，一些小感悟、小总结同样值得记录下来与大家分享。

之前写过国际标准和中国标准的解读，从阅读量来看，发现大家对国内标准的关注度更高。接下来的几篇标准解读文章，我们就从电动汽车的高压部件入手，一起探究各个高压部件的绝缘要求。

首篇文章聚焦电驱系统的 GB/T 18488 标准。需要注意的是，目前该标准已更新至 2024 版本，2015 版本已被废止。关于两个版本的差异，我之前写过相关文章，感兴趣的朋友可以点击详细解读GB/T 18488-2024:电气安全相关变化点 。

GB/T 18488 是全球范围内唯一针对电驱系统的安全要求标准，其他国家和标准中尚无专门针对电驱系统的此类要求。当下，整车厂和供应商的合作模式丰富多样，因此了解电机和逆变器单独的高压安全要求十分必要。该标准对电机、逆变器以及集成系统的电气安全进行了明确界定，此外还涵盖输入输出特性、环境适应性和电磁兼容等要求。不过，本文仅针对高压安全设计要求展开分析总结。

下面，文章将围绕以下几个话题展开：

01 标准要求范围

02 集成式驱动系统高压安全要求

03 电机高压安全要求

04 逆变器高压安全要求

05 型式测试和一致性测试的测试项

06 需要重点关注的注意事项

01 标准要求范围

标准范围是与旧标准的变更点之一。在 2015 版本中，分别对电机和逆变器提出了要求，但没有集成系统的相关要求。随着市场发展，越来越多的部件集成在一起，像三合一产品（电机、逆变器和减速器）应运而生，2024 版本则弥补了集成系统要求的空缺。

02 集成式驱动系统高压安全要求

（一）绝缘电阻

• 试验部位
• 直流高压部分和外壳之间，以及直流高压部分和信号端子之间。
• 试验数值
• 当最高工作电压在 250V＜U≤500V 区间时，测试电压为 500V;当 500＜U≤1000V 时，测试电压为 1000。
• 接受标准
• 冷态以及环境试验后的热状态下，绝缘电阻均不应小于 1MΩ 。

需注意，每次进行环境适应性试验之后，都要复测绝缘电阻，以此确保在整个使用寿命周期内，绝缘电阻都能符合要求。

（二）耐电压要求

• 试验部位
• 直流高压部分和外壳之间，直流高压部分和信号端子之间。

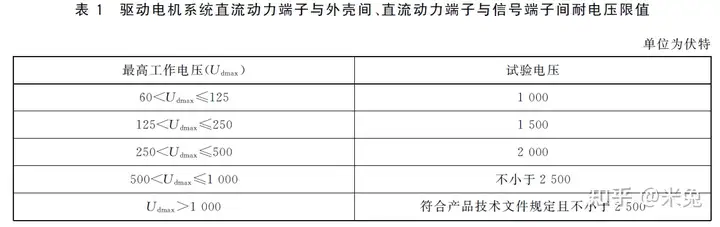

• 试验数值

相较于 2015 版本，耐压值要求变化显著，充分考虑了市场上 800V、1000V 高压的应用情况。在全球所有标准中，GB/T 18488 针对电驱系统的耐压要求最为严格。

• 试验时间
• 1min。
• 接受标准
• 测试过程中无击穿现象，漏电流不大于 20mA。值得一提的是，其他标准在耐压测试方面通常没有对漏电流作出要求。

（三）电位均衡的要求

驱动电机系统中，可触及的可导电部分和外壳接地点之间的电阻应不大于 0.1Ω 。这里指的是电驱系统自身的阻值要求，并不包含车身部分，即电驱系统外壳上任意一点与接地点之间的电阻需满足该标准。此外，接地点要有接地标志，不过标准未对标志的具体样式作出规定。

（四）保护功能

驱动系统需具备对直流母线电压的过压和欠压保护功能，同时要有过温保护功能。但标准对于温度采样点的位置并没有明确要求。

（五）直流母线电容放电时间

此处的直流母线电容主要指 DC - LINK 的电容，具体为 X 电容，不包含 Y 电容。

• 主动放电
• 并非强制要求。若产品具备主动放电功能，在直流母线切断后，电容需在 3s 内将电压降至 60V 以下。
• 被动放电
• 属于强制性要求。直流母线切断后，电容需在 5min 内将电压降至 60V 以下。

（六）高压警示标识

高压警示标识要求与 GB 18384 一致，无特殊规定。

03 电机高压安全要求

电机单独的要求并未在标准正文部分，而是位于附录 B 中。如前文所述，整车厂向供应商采购的产品形式多样，比如有的仅采购定子和转子，所以明确电机本身的要求很有必要。电机和逆变器在绝缘电阻、耐压等要求上存在较大差异。

（一）绝缘电阻

• 定子绕组对外壳的绝缘电阻
• 冷态时，要求大于 20MΩ ；

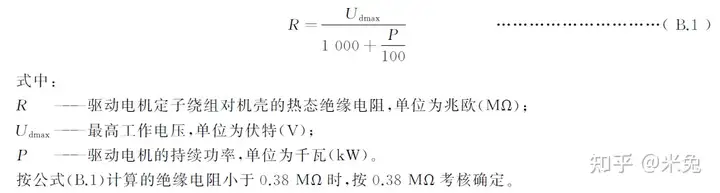

• 热态时，需满足

• 绕组对温度传感器的绝缘电阻
• 该要求与绕组对外壳的绝缘电阻要求一致，冷态和热态的标准相同。

（二）工频耐电压要求

从名称可知，电机的耐压测试采用交流工频耐压，这与逆变器的耐压测试有所不同。

• 绕组对外壳的工频耐压要求
• 按照2U+1000的 RMS 试验电压进行测试，其中U为最大工作电压。若使用直流电压测试，则需乘以 1.414 进行换算。接受标准为测试过程中无击穿现象，未规定具体漏电流要求。
• 绕组对温度传感器的工频耐压要求
• 此要求的前提是电机的温度传感器固定于定子绕组中，耐压值为 1500V 的 RMS 值。若使用直流电压测试，同样需乘以 1.414 进行换算。接受标准为无击穿现象，漏电流不应大于 5mA。

04 逆变器高压安全要求

（一）绝缘电阻

• 试验部位
• 直流高压部分与外壳之间，直流高压部分和信号端子之间。
• 试验状态
• 实际冷态以及环境适应性复测时。
• 接受标准
• 绝缘电阻不小于 1MΩ。

（二）耐压要求

• 试验部位
• 高压部分和外壳之间，高压部分和信号端子之间。测试时，交流侧和直流侧需短接。
• 试验数值
• 与集成式驱动系统的要求相同。
• 接受标准
• 持续时间 1min，测试过程中无击穿现象，对漏电流没有明确要求。

05 型式验证和一致性测试的测试项

在老版本中，有下线测试的项目要求，而新版本取消了该项要求，将其列为企业自愿行为，同时增加了一致性测试要求。

• 型式验证检验项目
• 绝缘电阻、耐电压、电位均衡、保护功能、直流母线电容放电时间。
• 一致性检验项目
• 绝缘电阻、电位均衡、保护功能、直流母线电容放电时间 。

06 需要重点关注的注意事项

1. 逆变器以及集成电驱系统的耐压值，从老版本的2U+1000变更为 500V - 1000V 产品不小于 2500V。
2. 被动放电为强制要求，时间不得超过 5min。
3. 主动放电虽为非强制要求，但如果产品具备该功能，放电时间要求不超过 3s。

希望通过这篇文章，大家能对 GB/T 18488 - 2024 标准下中国市场电驱系统的高压安全设计要求有更深入的理解。若你在学习过程中有任何疑问，欢迎在评论区留言讨论。
