【昇腾】双机直连组网配置

本文主要介绍昇腾训练/推理，双机直连组网环境准备和检查，不包括具体训练和推理过程。

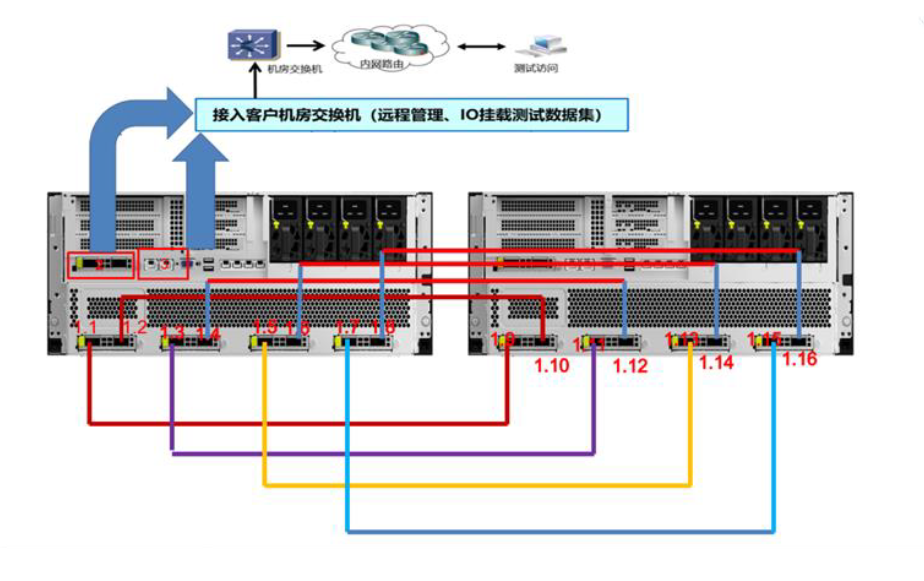

组网要求

参数面：

同编号的 NPU 双机光纤直连。

要求:

1. 配置的 200 Gbps 光模块，由设备出厂自带，配套对应的光纤。

2. 建议双机放在同一机柜。

3. 建议光纤长度 10 米之内。

网卡配置：

1. IP 按照上图所示，两个直连NPU需要配置为同一个网段，不感知其它的 NPU 网段（最好所有 IP 都配置为同一个网段） 。

2. 直连场景只有两个NPU能够互通，不需要配置网关。

3. 每张卡的侦测IP 配置为对端直连的NPU IP（需要非常关注，跟传统通过交换机组网的方式不同）。

链路状态检查

完成组网配置后，首先检查服务器链路状态，确保链路都是up

#检查链路up/down
for i in {0..7};do hccn_tool -i $i -link -g;done
#检查npu网卡直连的交换机端口
for i in {0..7};do hccn_tool -i $i -lldp -g|grep Ifname;done

配置服务器IP地址

分别配置两个服务器的NPU网卡ip地址

A服务器

#配置ip地址
for i in {0..7};do
    hccn_tool -i $i -ip -s address 192.168.1.$((i+2)) netmask 255.255.255.0;
done
#检查ip地址配置
for i in {0..7};
    do hccn_tool -i $i -ip -g;
done

B服务器

#配置ip地址
for i in {0..7};do
    hccn_tool -i $i -ip -s address 192.168.1.$((i+12)) netmask 255.255.255.0;
done
#检查ip地址配置
for i in {0..7};
    do hccn_tool -i $i -ip -g;
done

配置检测对象ip

分别配置两个服务器的NPU网卡链路健康检查ip地址

A服务器

#配置检测对象ip
for i in {0..7};do
    hccn_tool -i $i -netdetect -s address 192.168.1.$((i+12));
done
#检查检测对象配置
for i in {0..7};do
    hccn_tool -i $i -netdetect -g;
done
#检测链路健康状态
for i in {0..7};do
    hccn_tool -i $i -net_health -g;
done

B服务器

#配置检测对象ip
for i in {0..7};do
    hccn_tool -i $i -netdetect -s address 192.168.1.$((i+2));
done
#检查检测对象配置
for i in {0..7};do
    hccn_tool -i $i -netdetect -g;
done
#检测链路健康状态
for i in {0..7};do
    hccn_tool -i $i -net_health -g;
done

直连多口连通性检测

完成以上配置后，再做两个服务器直连接口的连通性检查

A服务器

#ping对端地址，检测连通性
for i in {0..7};do
    hccn_tool -i $i -ping -g address 192.168.1.$((i+12));
done

B服务器

#ping对端地址，检测连通性
for i in {0..7};do
    hccn_tool -i $i -ping -g address 192.168.1.$((i+2));
done

使用HCCL TEST性能测试工具检查

HCCL TEST工具，主要是应用在分布式训练推理场景下，开发者可以通过此工具测试HCCL（Huawei Collective Communication Library）集合通信的功能正确性以及性能。可测试单机多卡，也可测试多机多卡场景。

以上网络配置步骤完成后，就可以通过HCCL TEST工具来对环境验证，HCCL TEST测试通过，说明环境可以用于具体的训练/推理任务。

具体使用方法请参考：

工具介绍-HCCL性能测试工具-训练&推理开发-CANN商用版8.0.0开发文档-昇腾社区

【昇腾】HCCL性能测试工具:HCCL TEST使用_怎么查看hccl进程-CSDN博客

参考资料：

HCCN Tool 接口参考 11 - 华为

HCCL Test常见问题总结-FAQ
