常用工具

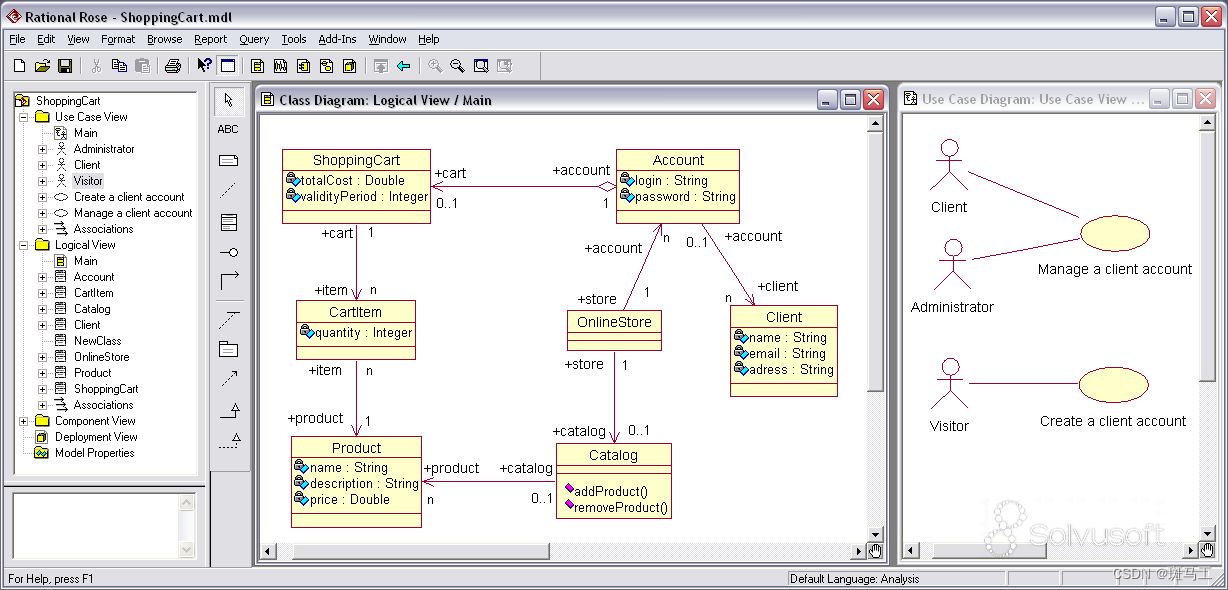

Rational Rose

老牌，大名鼎鼎，史上最有名的UML产品，以至于大多数情况下，很多人将他等同于UML工具，需要注意的是，自从 Rational被IBM收购之后，Rational Rose已经成为历史，作为UML1.4标准的产物，现在已经不升级，但是够用。其替代品是IBM的其他产品，如IBM RSA。
在这里插入图片描述

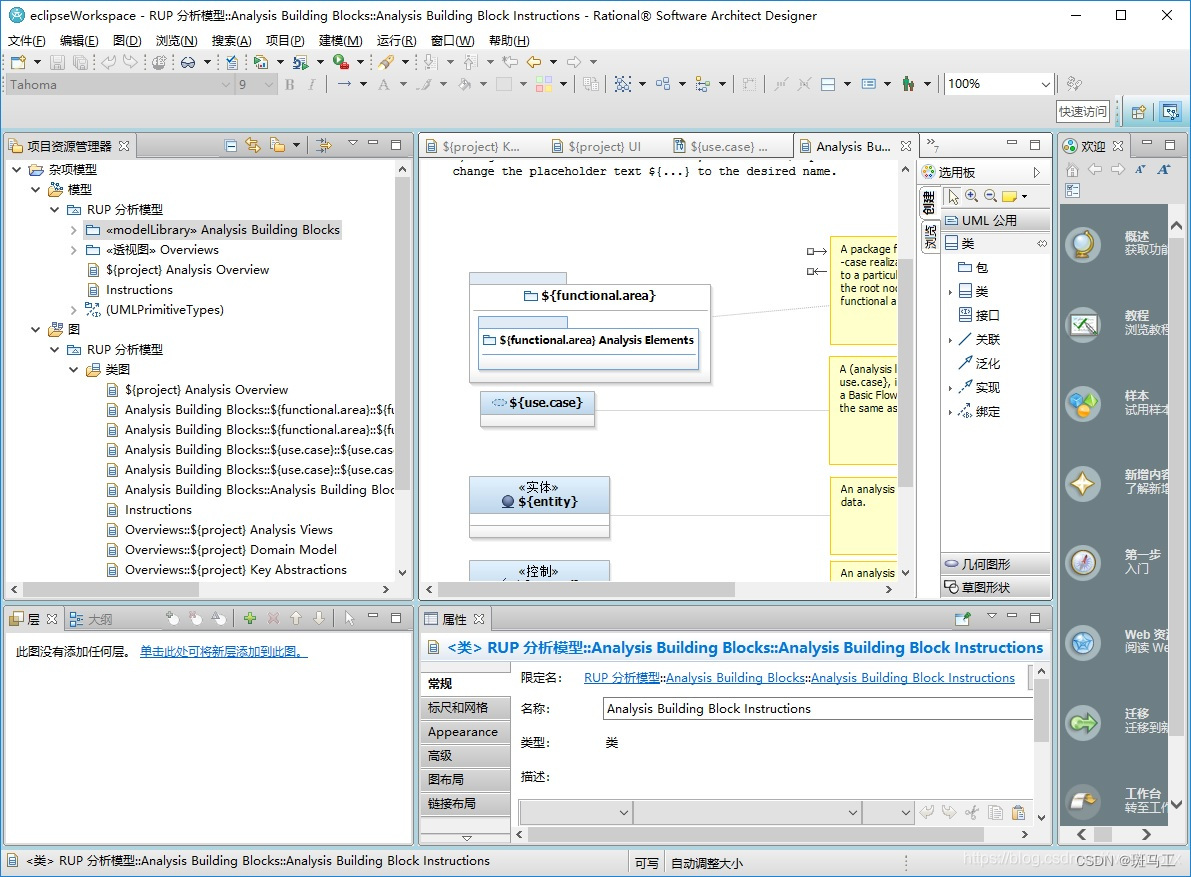

RSA

IBM® Rational® Software Architect ，IBM的旗舰产品，是一个高级而又全面的应用程序设计、建模和开发工具，用于实现端到端的软件交付。通过和IBM其他产品的协调，支持软件开发的全生命周期开发。但是也有它的缺点，笨重，繁杂（大公司产品的通病？？？）
在这里插入图片描述

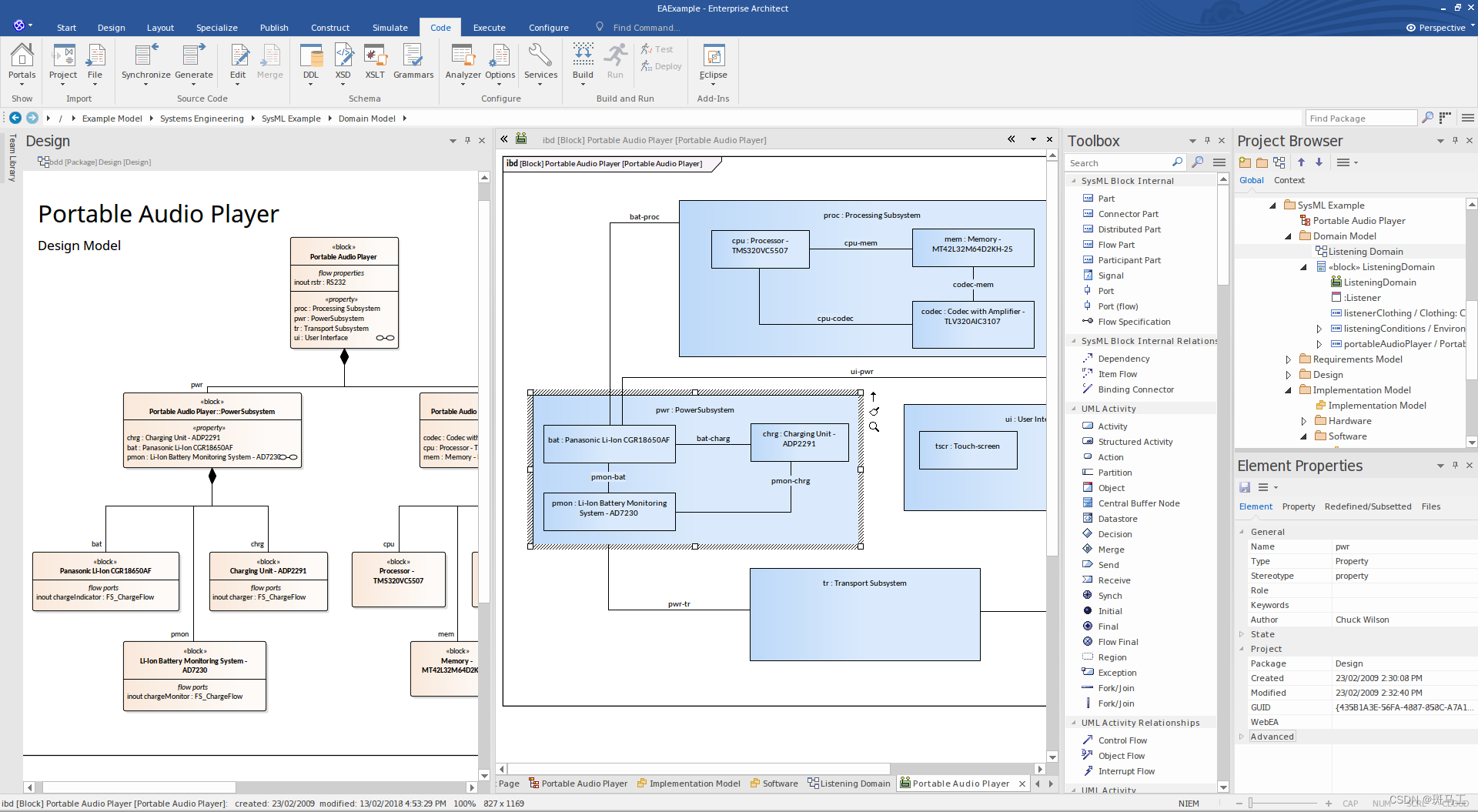

Enterprise Architect

Sparx Systems 公司的旗舰产品。它覆盖了系统开发的整个周期，除了开发类模型之外，还包括事务进程分析，使用案例需求，动态模型，组件和布局，系统管理，非功能需求，用户界面设计，测试和维护等。总之你需要的基本都可以满足，价格还便宜。性价比之选。
在这里插入图片描述

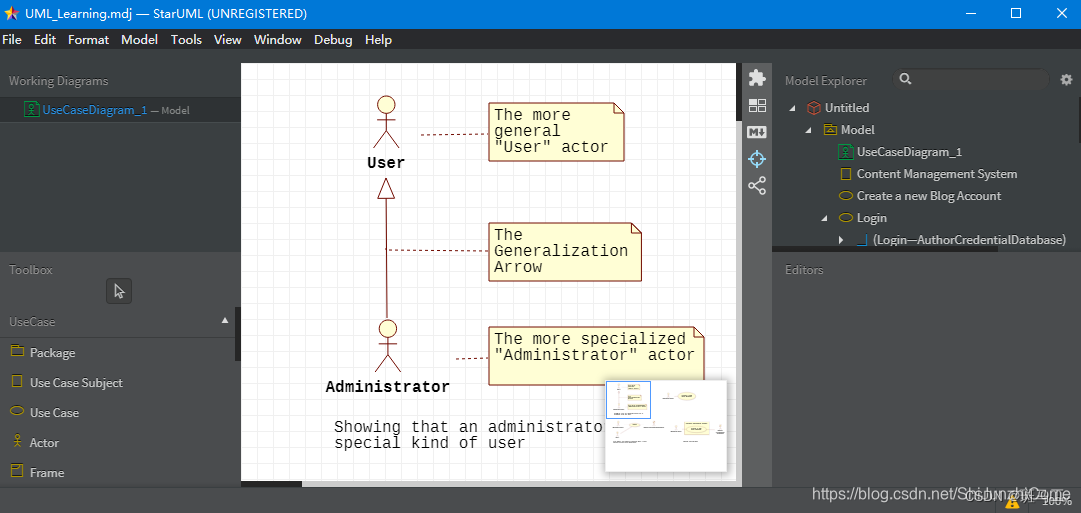

StarUML

开放源码的UML开发工具，是由韩国公司主导开发出来的产品。用Delphi写的，是个大神。需要付费，网站提供购买注册码，小巧简单而易用，与rose相比更是明显。
在这里插入图片描述

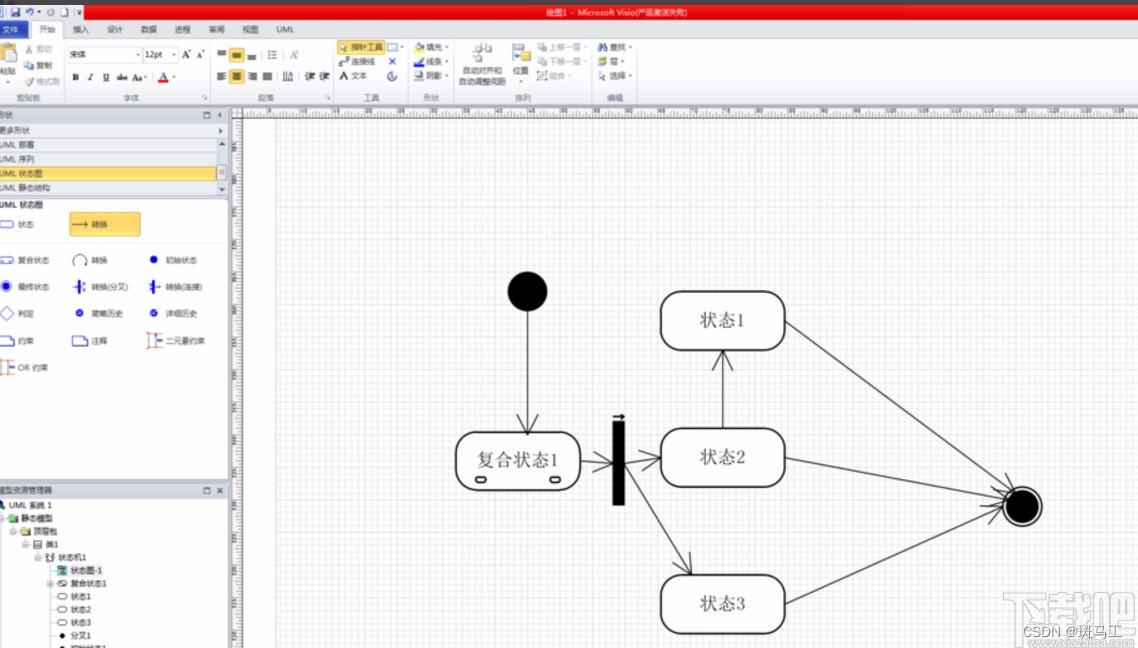

VISIO

VISIO可以理解为一种通用的画图工具，它具备常见的各种图形，从VISIO2000版本才开始涉足软件分析设计到代码生成的全部功能，单纯从画图角度，有着无可比拟的优势，UML图标仅仅是其中很少的一部分。优点是跟微软的office产品的能够很好兼容。可以把图形直接复制或者内嵌到WORD的文档中。但是到代码的生成更多是支持微软自家的产品如VB，C#，ms sql 等（微软的一贯作风），如果仅是画uml图和大量的word文档表达，它可以满足你。
在这里插入图片描述

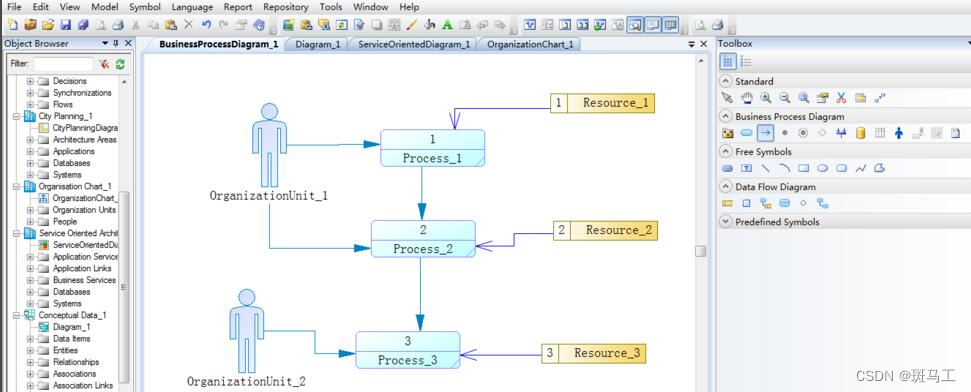

PowerDesigner

Sybase的企业建模和设计解决方案。采用模型驱动方法，将业务与IT结合起来，可帮助部署有效的企业体系架构，并为研发生命周期管理提供强大的分析与设计技术。将多种标准数据建模技术集成一体，并与IDE集成，典型的如Eclipse 插件形式。PD更多给人的印象是数据库建模技术，但是它可以完成 uml的所有建模操作并映射到数据库和代码层面。并提供60多种关系数据库的连接支持。
在这里插入图片描述
