1、效果

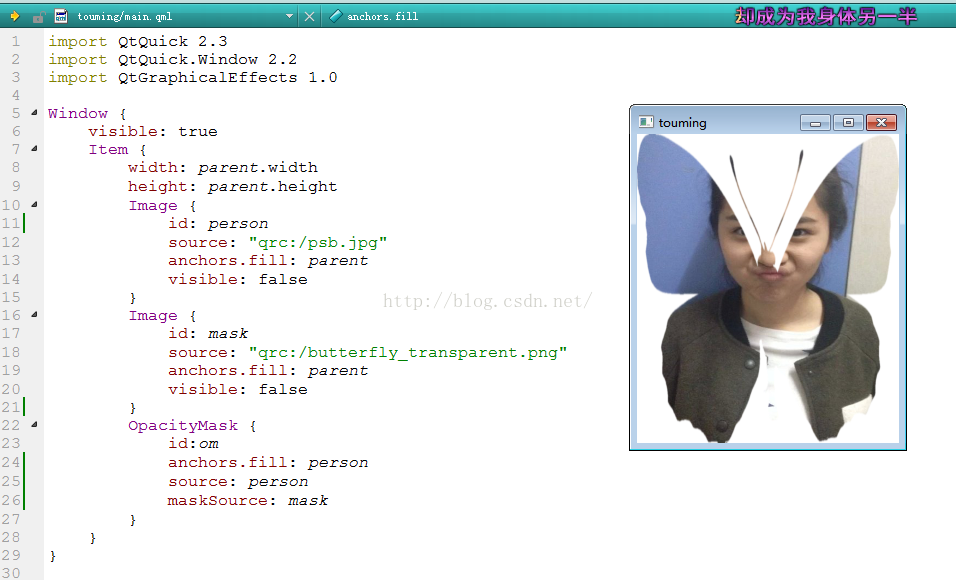

先看一下做的Demo效果：

2、源码

import QtQuick 2.3
import QtQuick.Window 2.2
import QtGraphicalEffects 1.0

Window {
    visible: true
    Item {
        width: parent.width
        height: parent.height
        Image {
            id: person
            source: "qrc:/psb.jpg"
            anchors.fill: parent
            visible: false
        }
        Image {
            id: mask
            source: "qrc:/butterfly_transparent.png"
            anchors.fill: parent
            visible: false
        }
        OpacityMask {
            id:om
            anchors.fill: person
            source: person
            maskSource: mask
        }
    }
}

3、OpacityMask遮罩

属性介绍

cached : bool

使用缓存效果输出像素，可以提高渲染性能。每次更改源或效果属性时，都必须更新缓存中的像素。会增加内存消耗，因为存储效果输出需要额外的内存缓冲区。所以我们建议在源属性或效果属性设置动画时禁用缓存。默认为 false

invert : bool

控制 sourceMask 的 alpha 值的行为。如果此属性为 false，则生成的不透明度是源 alpha 与遮罩 alpha 的乘积，As * Am。如果此属性为 true，则生成的不透明度是源 alpha 乘以遮罩 alpha 的倒数，As * (1 - Am)。默认值为 false。Qt5.7 中引入了此属性

maskSource : variant

用作掩码的项。遮罩项渲染到中间像素缓冲区中，结果中的 alpha 值用于确定源项在显示中的像素可见性

source : variant

要屏蔽的源项。注意：不支持让效果包含自身

4、注意事项

OpacityMask 支持 OpenGL 渲染
源和遮罩须确保大小相等，否则在使用时会先把遮罩缩放到源的大小，再进行像素渲染

5、官方示例

import QtQuick 2.12
import QtGraphicalEffects 1.12

Item {
    width: 300
    height: 300

    Image {
        id: bug
        source: "images/bug.jpg"
        sourceSize: Qt.size(parent.width, parent.height)
        smooth: true
        visible: false
    }

    Image {
        id: mask
        source: "images/butterfly.png"
        sourceSize: Qt.size(parent.width, parent.height)
        smooth: true
        visible: false
    }

    OpacityMask {
        anchors.fill: bug
        source: bug
        maskSource: mask
    }
}
