Poi 如何使用Java和POI技术生成折线图，柱状图，饼状图导出到word文档

这篇文章主要介绍POI生成图表并导出word文档的基本操作。主要介绍三种图表：折线图、柱状图、饼状图。

一、效果展示

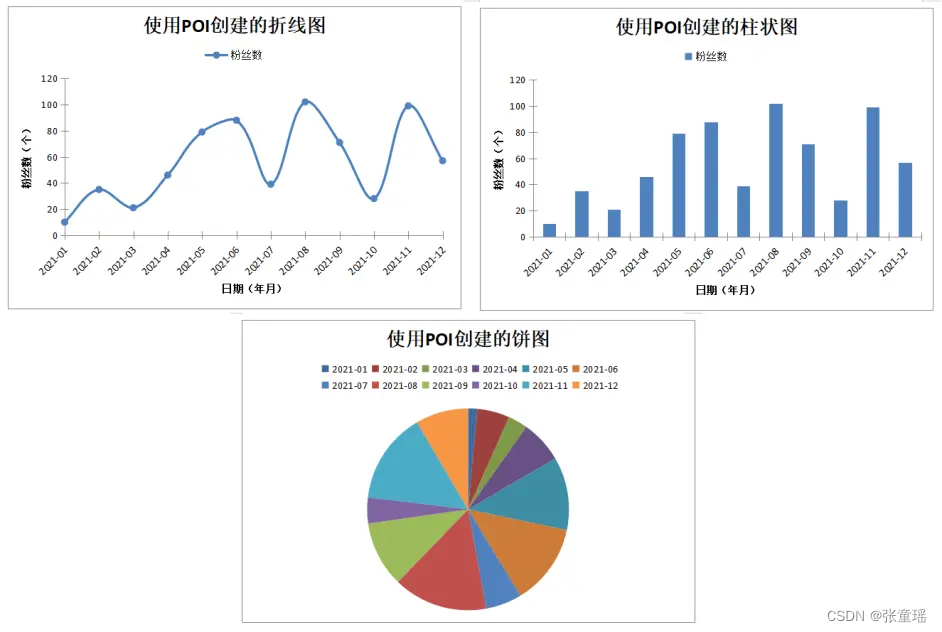

使用Java和POI技术生成的折线图，柱状图，饼状图的效果如下图所示：

二、环境准备

主要使用的技术有如下两个：

• 编程语言：Java
• 第三方依赖：Apache POI

Apache POI依赖代码如下所示：

<dependency>
	<groupId>org.apache.poi</groupId>
	<artifactId>poi-ooxml</artifactId>
	<version>4.1.2</version>
</dependency>
<dependency>
	<groupId>org.apache.poi</groupId>
	<artifactId>poi-ooxml-schemas</artifactId>
	<version>4.1.2</version>
</dependency>
<dependency>
	<groupId>org.apache.poi</groupId>
	<artifactId>poi</artifactId>
	<version>4.1.2</version>
</dependency>
<dependency>
	<groupId>org.apache.poi</groupId>
	<artifactId>poi-scratchpad</artifactId>
	<version>4.1.2</version>
</dependency>
<dependency>
	<groupId>org.apache.xmlbeans</groupId>
	<artifactId>xmlbeans</artifactId>
	<version>3.1.0</version>
</dependency>
<dependency>
	<groupId>org.apache.poi</groupId>
	<artifactId>ooxml-schemas</artifactId>
	<version>1.4</version>
</dependency>

三、具体实现

（1）折线图

折线图主要有X轴，Y轴，图表，图例，数据集等相关设置。使用POI生成图表到word文档中，具体步骤如下（代码几乎每句都有注释，方便阅读和理解）：

1. 创建word文档的XWPFDocument对象
2. 创建chart图表的XWPFChart对象
3. 创建X轴（分类轴）的XDDFCategoryAxis对象
4. 创建Y轴（值轴）的XDDFValueAxis对象
5. 创建折线图的XDDFLineChartData对象
6. addSeries加载数据集
7. 使用plot绘制折线图
8. 输出到word文档
9. 关闭流对象

具体实现代码如下所示：

import org.apache.poi.openxml4j.exceptions.InvalidFormatException;
import org.apache.poi.util.Units;
import org.apache.poi.xddf.usermodel.chart.*;
import org.apache.poi.xwpf.usermodel.XWPFChart;
import org.apache.poi.xwpf.usermodel.XWPFDocument;

import java.io.FileOutputStream;
import java.io.IOException;

/**
 * @version 1.0.0
 * @Description: poi生成折线图
 * @Date: 2021/12/25 18:14
 * @Copyright (C) ZhuYouBin
 */
public class LineChart {

    public static void main(String[] args) throws Exception {
        // 1、创建word文档对象
        XWPFDocument document = new XWPFDocument();
        // 2、创建chart图表对象,抛出异常
        XWPFChart chart = document.createChart(15 * Units.EMU_PER_CENTIMETER, 10 * Units.EMU_PER_CENTIMETER);
        // 3、图表相关设置
        chart.setTitleText("使用POI创建的折线图"); // 图表标题
        chart.setTitleOverlay(false); // 图例是否覆盖标题

        // 4、图例设置
        XDDFChartLegend legend = chart.getOrAddLegend();
        legend.setPosition(LegendPosition.TOP); // 图例位置:上下左右

        // 5、X轴(分类轴)相关设置
        XDDFCategoryAxis xAxis = chart.createCategoryAxis(AxisPosition.BOTTOM); // 创建X轴,并且指定位置
        xAxis.setTitle("日期（年月）"); // x轴标题
        String[] xAxisData = new String[] {
                "2021-01","2021-02","2021-03","2021-04","2021-05","2021-06",
                "2021-07","2021-08","2021-09","2021-10","2021-11","2021-12",
        };
        XDDFCategoryDataSource xAxisSource = XDDFDataSourcesFactory.fromArray(xAxisData); // 设置X轴数据

        // 6、Y轴(值轴)相关设置
        XDDFValueAxis yAxis = chart.createValueAxis(AxisPosition.LEFT); // 创建Y轴,指定位置
        yAxis.setTitle("粉丝数（个）"); // Y轴标题
        Integer[] yAxisData = new Integer[]{
                10, 35, 21, 46, 79, 88,
                39, 102, 71, 28, 99, 57
        };
        XDDFNumericalDataSource<Integer> yAxisSource = XDDFDataSourcesFactory.fromArray(yAxisData); // 设置Y轴数据

        // 7、创建折线图对象
        XDDFLineChartData lineChart = (XDDFLineChartData) chart.createData(ChartTypes.LINE, xAxis, yAxis);

        // 8、加载折线图数据集
        XDDFLineChartData.Series lineSeries = (XDDFLineChartData.Series) lineChart.addSeries(xAxisSource, yAxisSource);
        lineSeries.setTitle("粉丝数", null); // 图例标题
        lineSeries.setSmooth(true); // 线条样式:true平滑曲线,false折线
        lineSeries.setMarkerSize((short) 6); // 标记点大小
        lineSeries.setMarkerStyle(MarkerStyle.CIRCLE); // 标记点样式

        // 9、绘制折线图
        chart.plot(lineChart);

        // 10、输出到word文档
        FileOutputStream fos = new FileOutputStream("H:\\poi\\lineChart.docx");
        document.write(fos); // 导出word

        // 11、关闭流
        fos.close();
        document.close();
    }

}

（2）柱状图

柱状图主要有X轴，Y轴，图表，图例，数据集等相关设置，具体实现代码如下所示：

import org.apache.poi.util.Units;
import org.apache.poi.xddf.usermodel.chart.*;
import org.apache.poi.xwpf.usermodel.XWPFChart;
import org.apache.poi.xwpf.usermodel.XWPFDocument;

import java.io.FileOutputStream;

/**
 * @version 1.0.0
 * @Description: poi生成柱状图
 * @Date: 2021/12/25 19:20
 * @Copyright (C) ZhuYouBin
 */
public class BarChart {
    public static void main(String[] args) throws Exception {
        // 1、创建word文档对象
        XWPFDocument document = new XWPFDocument();
        // 2、创建chart图表对象,抛出异常
        XWPFChart chart = document.createChart(15 * Units.EMU_PER_CENTIMETER, 10 * Units.EMU_PER_CENTIMETER);

        // 3、图表相关设置
        chart.setTitleText("使用POI创建的柱状图"); // 图表标题
        chart.setTitleOverlay(false); // 图例是否覆盖标题

        // 4、图例设置
        XDDFChartLegend legend = chart.getOrAddLegend();
        legend.setPosition(LegendPosition.TOP); // 图例位置:上下左右

        // 5、X轴(分类轴)相关设置
        XDDFCategoryAxis xAxis = chart.createCategoryAxis(AxisPosition.BOTTOM); // 创建X轴,并且指定位置
        xAxis.setTitle("日期（年月）"); // x轴标题
        String[] xAxisData = new String[] {
                "2021-01","2021-02","2021-03","2021-04","2021-05","2021-06",
                "2021-07","2021-08","2021-09","2021-10","2021-11","2021-12",
        };
        XDDFCategoryDataSource xAxisSource = XDDFDataSourcesFactory.fromArray(xAxisData); // 设置X轴数据

        // 6、Y轴(值轴)相关设置
        XDDFValueAxis yAxis = chart.createValueAxis(AxisPosition.LEFT); // 创建Y轴,指定位置
        yAxis.setTitle("粉丝数（个）"); // Y轴标题
        yAxis.setCrossBetween(AxisCrossBetween.BETWEEN); // 设置图柱的位置:BETWEEN居中
        Integer[] yAxisData = new Integer[]{
                10, 35, 21, 46, 79, 88,
                39, 102, 71, 28, 99, 57
        };
        XDDFNumericalDataSource<Integer> yAxisSource = XDDFDataSourcesFactory.fromArray(yAxisData); // 设置Y轴数据

        // 7、创建柱状图对象
        XDDFBarChartData barChart = (XDDFBarChartData) chart.createData(ChartTypes.BAR, xAxis, yAxis);
        barChart.setBarDirection(BarDirection.COL); // 设置柱状图的方向:BAR横向,COL竖向,默认是BAR

        // 8、加载柱状图数据集
        XDDFBarChartData.Series barSeries = (XDDFBarChartData.Series) barChart.addSeries(xAxisSource, yAxisSource);
        barSeries.setTitle("粉丝数", null); // 图例标题

        // 9、绘制柱状图
        chart.plot(barChart);

        // 10、输出到word文档
        FileOutputStream fos = new FileOutputStream("H:\\poi\\barChart.docx");
        document.write(fos); // 导出word

        // 11、关闭流
        fos.close();
        document.close();
    }
}

（3）饼状图

饼状图主要是图表，图例，数据集等相关设置，具体实现代码如下所示：

import org.apache.poi.util.Units;
import org.apache.poi.xddf.usermodel.chart.*;
import org.apache.poi.xwpf.usermodel.XWPFChart;
import org.apache.poi.xwpf.usermodel.XWPFDocument;

import java.io.FileOutputStream;

/**
 * @version 1.0.0
 * @Description: poi生成饼图
 * @Date: 2021/12/25 20:04
 * @Copyright (C) ZhuYouBin
 */
public class PieChart {
    public static void main(String[] args) throws Exception {
        // 1、创建word文档对象
        XWPFDocument document = new XWPFDocument();
        // 2、创建chart图表对象,抛出异常
        XWPFChart chart = document.createChart(15 * Units.EMU_PER_CENTIMETER, 10 * Units.EMU_PER_CENTIMETER);

        // 3、图表相关设置
        chart.setTitleText("使用POI创建的饼图"); // 图表标题
        chart.setTitleOverlay(false); // 图例是否覆盖标题

        // 4、图例设置
        XDDFChartLegend legend = chart.getOrAddLegend();
        legend.setPosition(LegendPosition.TOP); // 图例位置:上下左右

        // 5、X轴(分类轴)相关设置:饼图中的图例显示
        String[] xAxisData = new String[] {
                "2021-01","2021-02","2021-03","2021-04","2021-05","2021-06",
                "2021-07","2021-08","2021-09","2021-10","2021-11","2021-12",
        };
        XDDFCategoryDataSource xAxisSource = XDDFDataSourcesFactory.fromArray(xAxisData); // 设置分类数据

        // 6、Y轴(值轴)相关设置:饼图中的圆形显示
        Integer[] yAxisData = new Integer[]{
                10, 35, 21, 46, 79, 88,
                39, 102, 71, 28, 99, 57
        };
        XDDFNumericalDataSource<Integer> yAxisSource = XDDFDataSourcesFactory.fromArray(yAxisData); // 设置值数据

        // 7、创建饼图对象,饼状图不需要X,Y轴,只需要数据集即可
        XDDFPieChartData pieChart = (XDDFPieChartData) chart.createData(ChartTypes.PIE, null, null);

        // 8、加载饼图数据集
        XDDFPieChartData.Series pieSeries = (XDDFPieChartData.Series) pieChart.addSeries(xAxisSource, yAxisSource);
        pieSeries.setTitle("粉丝数", null); // 系列提示标题

        // 9、绘制饼图
        chart.plot(pieChart);

        // 10、输出到word文档
        FileOutputStream fos = new FileOutputStream("H:\\poi\\pieChart.docx");
        document.write(fos); // 导出word

        // 11、关闭流
        fos.close();
        document.close();
    }
}

以上，就是使用Java和POI技术生成折线图，柱状图，饼状图导出到word文档的步骤
