Ansys Speos｜如何减少Cover Lens 引起的仿真运算时间

附件下载

联系工作人员获取附件

概述

在这个例子中，将得到如何有效地模拟前面有透明材料的光源。通过捕获玻璃罩到光源本身来减小模拟规模并提高收敛性。这对于相机/激光雷达应用尤其重要，其中传感器和光源位于镜头的同一侧。

当光源放置在一个或多个材料后面时，会增加光线追踪收敛时间，特别是对于相机和激光雷达模拟。因此，浪费了宝贵的模拟时间，却没有得到完整的结果。为了减少模拟时间，尝试预先计算透明材料和光源的相互作用，转换为只有玻璃表面的输出是有效光源。这些光线只会与环境相互作用并到达传感器，从而减少了运行完整模拟所需的时间，并在传感器表面获得响应。

在这个例子中，分别有Camera 和LiDAR的模拟，当模拟系统光源有一个cover lens，如前照灯罩，挡风玻璃，或任何其他类型的透光罩时，这种模拟方式很有用。具有透明cover lens的光源可以通过创建variable或是IES光源减少总体模拟时间。

条件

Ansys Speos 2021 R1或更高版本。所需的许可证是带有OST附加组件的Ansys Speos。在这个例子中，有一个由摄像头和激光雷达系统组成的模块，每个模块都有自己的集成光源。该模型已经创建了材料、光源和传感器，因此将更专注于最佳实践，以实现每个系统的最佳光线汇聚。将使用这个示例来解释这种variable 光源方法如何有助于减少模拟时间。

1.案例 camera系统

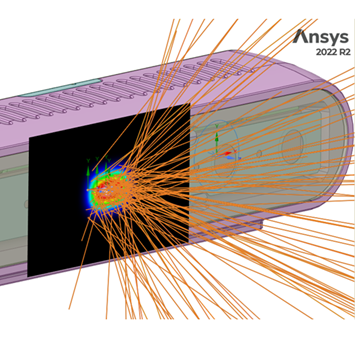

Camera系统包含一个集成的红外(IR)光源和camera。在模拟camera将看到的场景之前，需要预先计算光源通过覆盖镜头的传播。

第一步，首先运行仿真，没有使用variable 光源的模拟结果作为对照，以捕获“场景”的能量传播。
