去年圣诞节翻译了OASIS协议，今年圣诞在邮轮上利用被喂养的时间，把GDSII协议翻译了一下。这篇文档基本是按照GDSII Stream Format Manual Release 6.0版本的中文解释。这篇文档的组织结构跟原协议是一样的。因为Calma Company拥有原来协议的所有版权，所以我无法提供原协议在这里。请另外设法想办法查找下载。本文仅作兴趣研究，对其中的错误概不负责。希望能为支持国内半导体产业做点微薄贡献。为避免版权的一些问题，本文仅限非盈利场合交流使用，不限制转载，但请注明原文来自CSDN的内核中的洋葱。

1 用户使用说明

2. 记录的描述

3. 数据类型的描述

4. 记录类型

5. 流格式语法

1.0 用户的使用说明（Notes to the User）

流格式（Stream Format）是GDSII数据的标准输入格式。流格式是一种用OUTFORM和STREAMOUT来写，用INFROM来读的格式。库(Libraries)用这种格式来保存，可以很容易的传送给其他系统处理。流格式在不同的版本之间是前向兼容(Upward Compatible)。旧版本保存的库资料用新版本总是可以打开。

下面的第二章到第四章描述的是流格式的各部分组件（Stream format components）。第五章和第六章描述的是流语法（Stream Syntax）。第七章提供了一个流格式的文件例子和描述。

2.0 记录的描述（Record Description）

流格式的输出文件是由不同长度的记录组成。最小的记录长度是4Bytes. 记录可以无限长。记录的最开始4个字节组成了记录的头部。记录头部最开始的两个字节表示的是记录的长度（基于8 bits的Byte为单位的计数）。这个长度计数告诉了一个记录到哪里结束，以及下一个记录的开始。吓一条记录是紧接着前一条记录的最后一个字节。

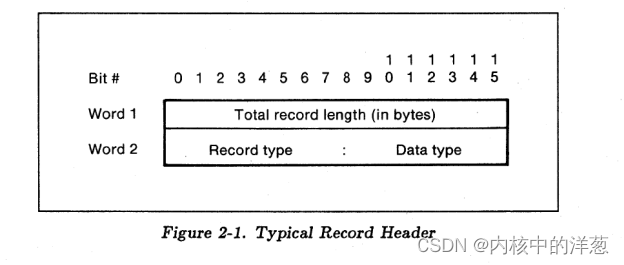

记录头部的第三个字节是记录的类型。第四个字节是记录中数据的类型。第五个到最后一个字节是记录的数据。 Fig 2-1 表示了一个典型的记录的头部。

如果输入文件是写在磁带（magnetic tape）里面，那么库的记录是卸载2048 字节的物理块里面。记录可以跨越物理块的边界，一个记录不需要全部的写在一个物理块里面。

一个空字(Null Word) 包括两个连续的0字节（zero Bytes）。空字用来填充下面的空间：

一个库的最后一个记录到它所在物理块的结束位置，或者
在多卷磁带文件中，最后一个记录跟它所在物理块的结束位置。

第三章和第四章描述数据和记录的类型。第五章描述这些记录如何组织成一个GDSII文件。

3.0 数据类型的描述(Data Type Description)

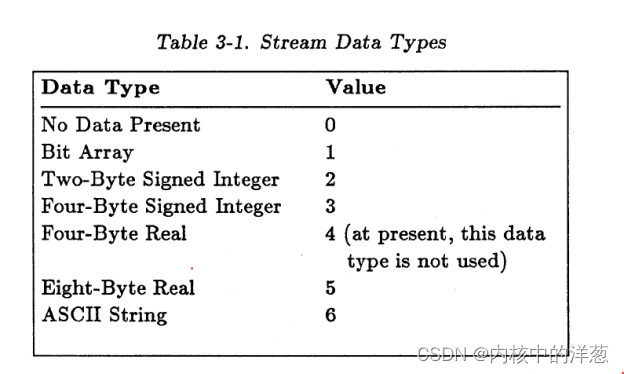

表3-1列举了可能的数据类型和他们对应的值。你可以在一个记录的头部的第四个字节找到记录数据类型的值。

下面的段落将描述表3-1中列出来的数据类型。

请记住：一个字包含16个bits。标号0 到15 分别表示从左到右的顺序。

3.1 比特数组(Bit Array, 数据类型1)

一个比特数组是一个字，这个字用特定的某个比特或者多个比特的值来表示数据。比特数组可以让一个字表示多个简单的信息。

3.2 两个字节的有符号整数（Two-Byte Signed Integer, 数据类型2）

两个字节的整数 = 一个字的带符号的2进制补码表示。

（2-byte integer = 1 word 2s-complement representation）.

（译者备注：就是计算机里面带符号的16bit补码整数表示）

两个字节的有符号整型的范围是-32768到32767.

下面是一个两字节整数的表示，其中的S是符号， M表示大小。

SMMMMMMM MMMMMMMM

下面是一些两字节整数的例子:

00000000 00000001 = 1

00000000 00000010 = 2

00000000 10001001 = 137

11111111 11111111 = -1

11111111 11111110 = -2

11111111 01110111 = -137

3.3 四字节的有符号整型 （Four-Byte Signed Integer, 数据类型3）

4字节整数 = 2 字的有符号二进制补码表示

（4-byte Integer = 2 word 2s-complement representation）

（译者备注：就是计算机里面带符号的32bit补码整数表示）

4字节有符号整型的范围是 -2, 147,483, 648到 2,147,483,647.

下面是4字节整数的表示，其中S表示符号位， M表示大小。

SMMMMMMM MMMMMMMM MMMMMMMM MMMMMMMM

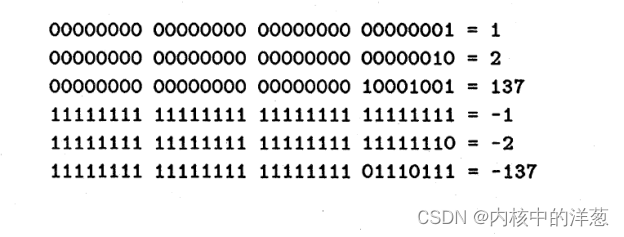

下面是一些四字节整数的例子：

3.4 四字节实数和八字节实数（Four-Byte Real and Eight-Byte Real，数据类型分别是4和5）

四字节实数 = 两字的浮点数表示

八字节实数 = 四字的浮点数表示

对于所有的非零值：

一个浮点数由三个部分组成：符号位，指数域，和尾数(mantissa)。
一个浮点数的值由下面的公式定义：（尾数） X （16为底数，指数域的值为指数的数值）。
指数域（由比特位1-7组成）是用 Excess-64 表示法表示的数。其中指数中7个比特表示的数比实际的指数值大于64。 (译者注：这种表示法请参考https://people.cs.pitt.edu/~wiebe/courses/CS273/lecnotes15.html对浮点数的解释。简单说，如果指数部分表示的二进制数是E, 那么实际上指数部分的值就是 E' = E + 64)
尾数总是一个大于等于 1/16, 并且小于1的正分数。对于4字节的实数，尾数部分是8到31比特位。对于8字节的实数，尾数是8-63比特位。
二进制的小数点是在第8比特的左边。
比特位8表示的值是1/2, 比特位9表示的值是1/4, 依次类推。
为了使尾数的范围在1/16和1之间，实际的数值是正则化（Normalization）以后的数据。正则化的过程是把尾数每次左移一个16进制的数，一直到它最左边的四个比特表示一个非零的数值为止。对于每次16进制移位，指数值减一。因为尾数每次移动4个比特，有可能正则化尾数的最左边的三个比特是零。一个零值，也叫做真正的零值(True Zero)，表示的是一个数所有的比特都是零。

下面是4字节和8字节的实数的表示。其中S表示符号位， E表示指数域， M表示大小。例子里面包括4字节的实数。正实数和负实数的表示是相同的，除了最高位的符号位是1而不是0.

在8字节的实数表示中，前面四个字节跟四字节的实数表示完全相同。最后的四个字节包含了更多的二进制数以提高解析度。

4字节的实数：
SEEEEEEE MMMMMMMM MMMMMMMM MMMMMMMM

8字节的实数：
SEEEEEEE MMMMMMMM MMMMMMMM MMMMMMMM

MMMMMMMM MMMMMMMM MMMMMMMM MMMMMMMM

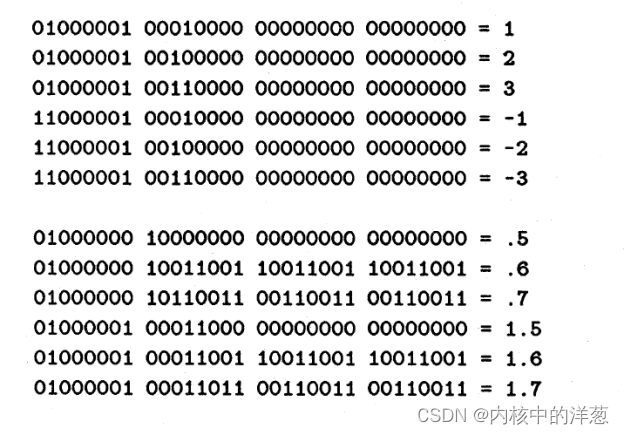

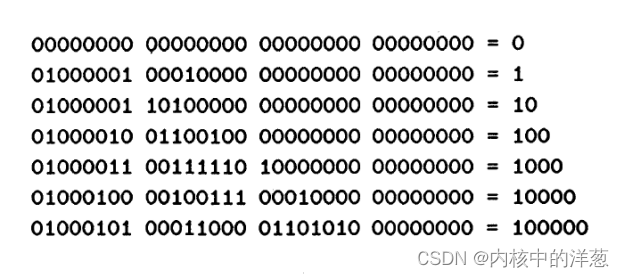

一些四字节实数的例子：

提示：在下面的第六行例子中，7比特的指数域=65，实际的指数值是65-64=1.
