一、数据链路层基础概论

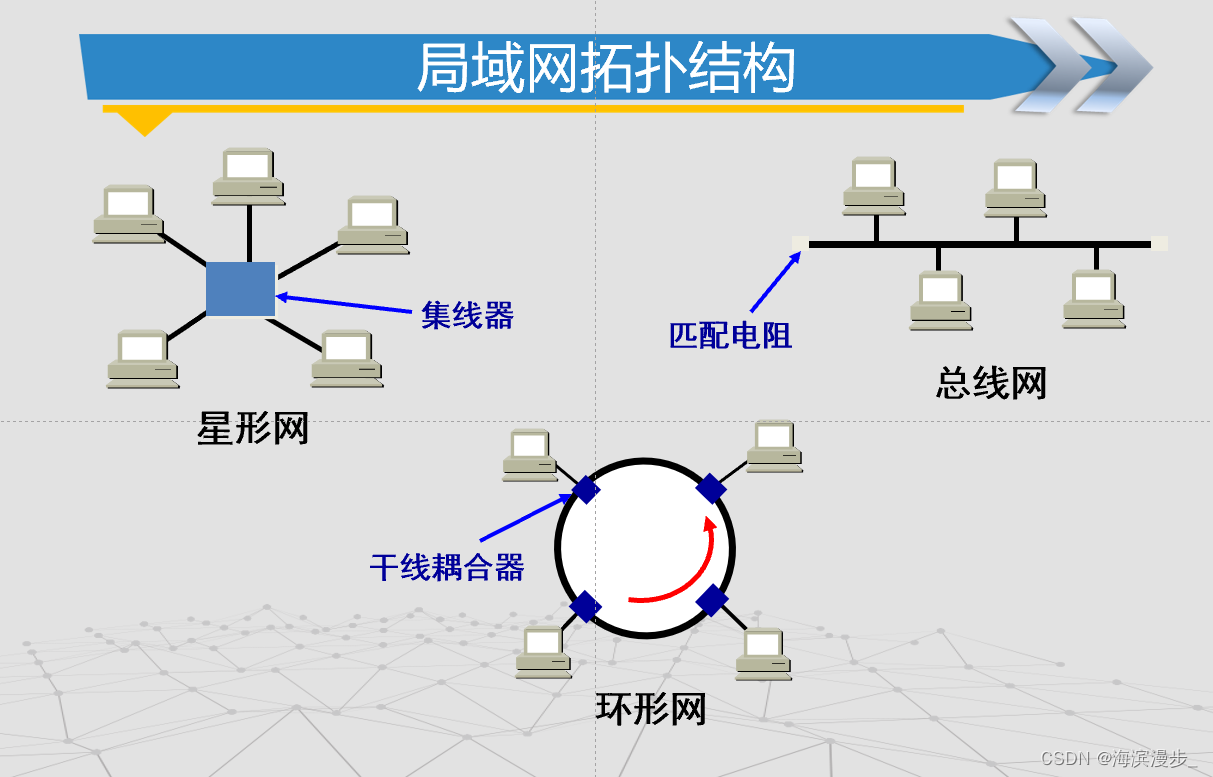

二、局域网的基本概念
三、使用单播信道的数据链路层
- 1.PPP协议

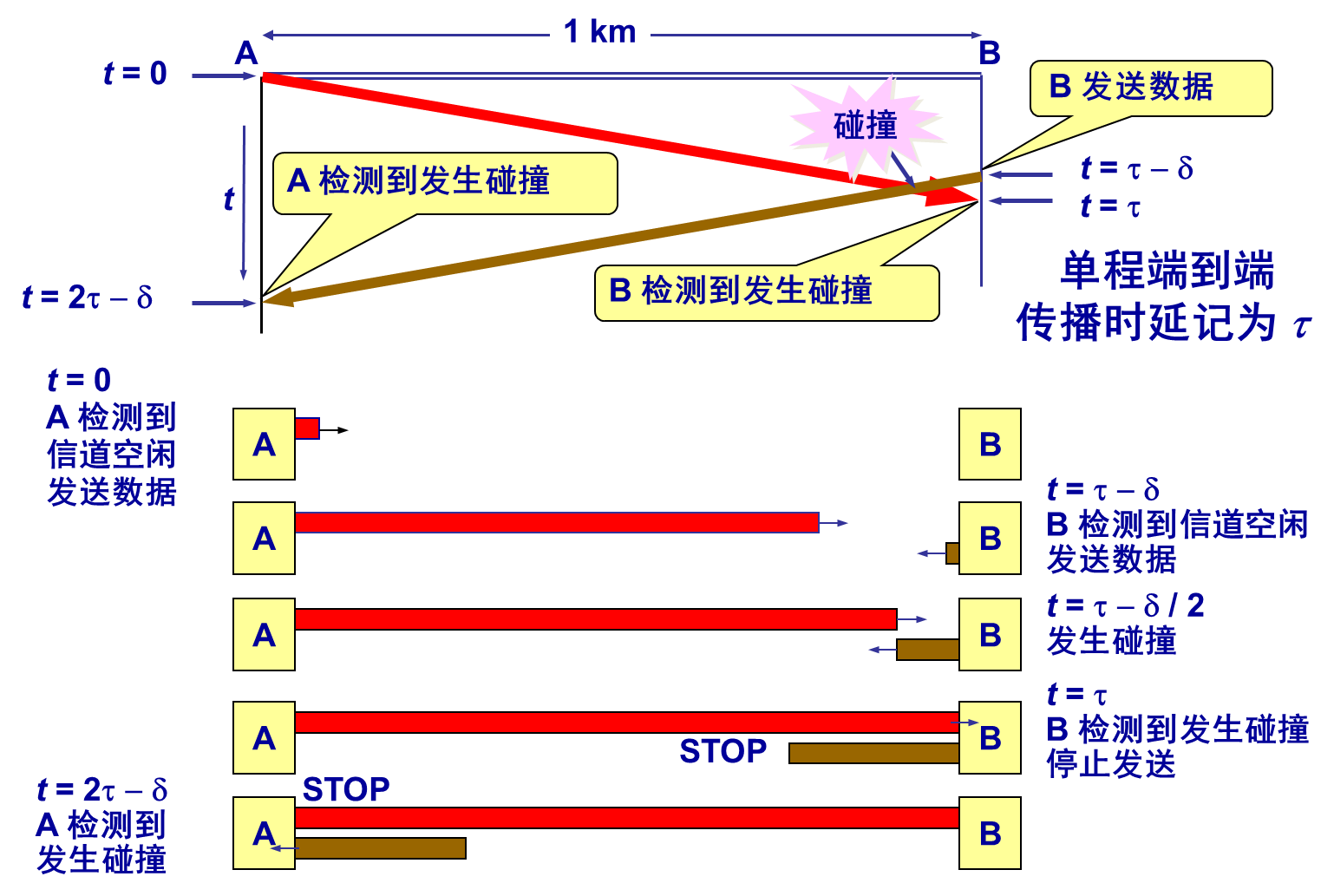

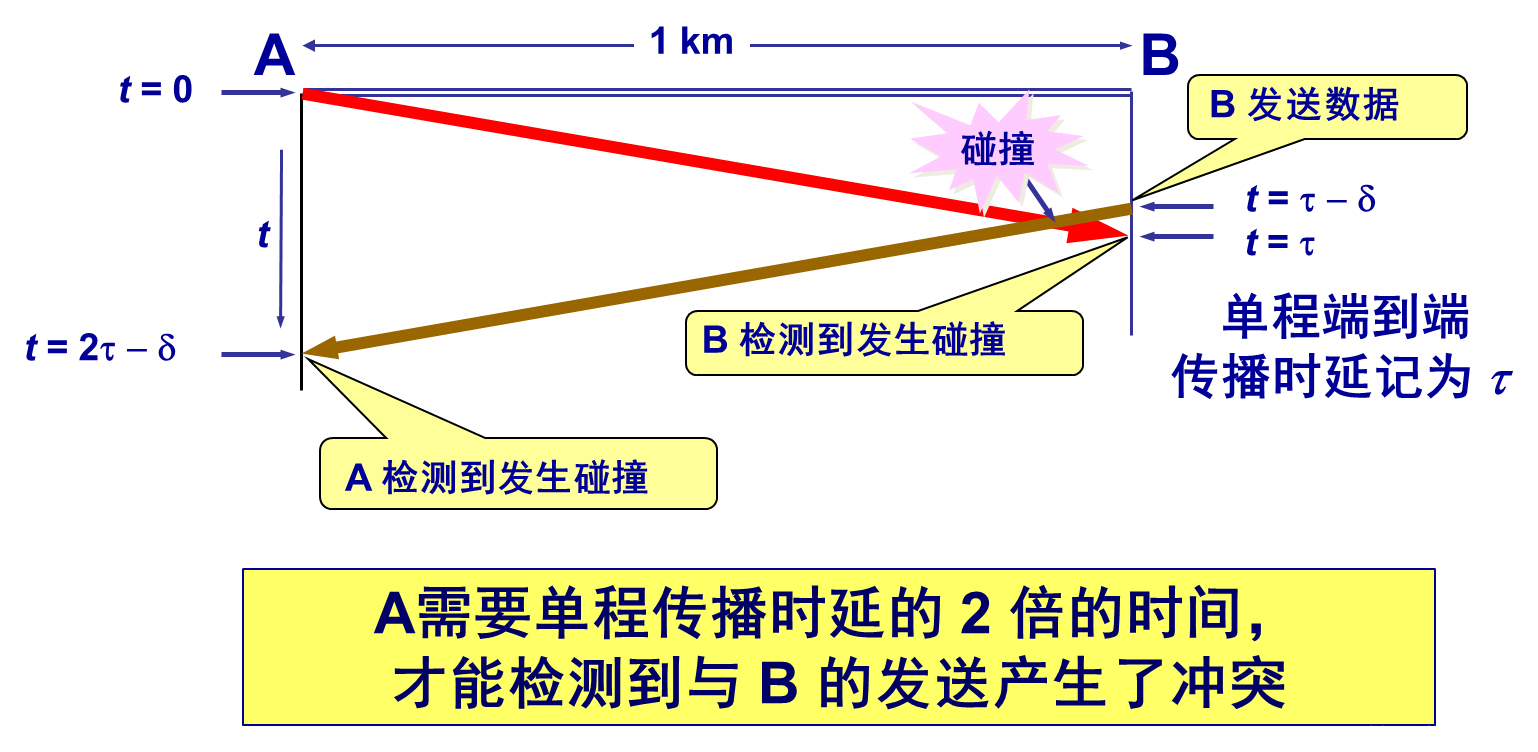

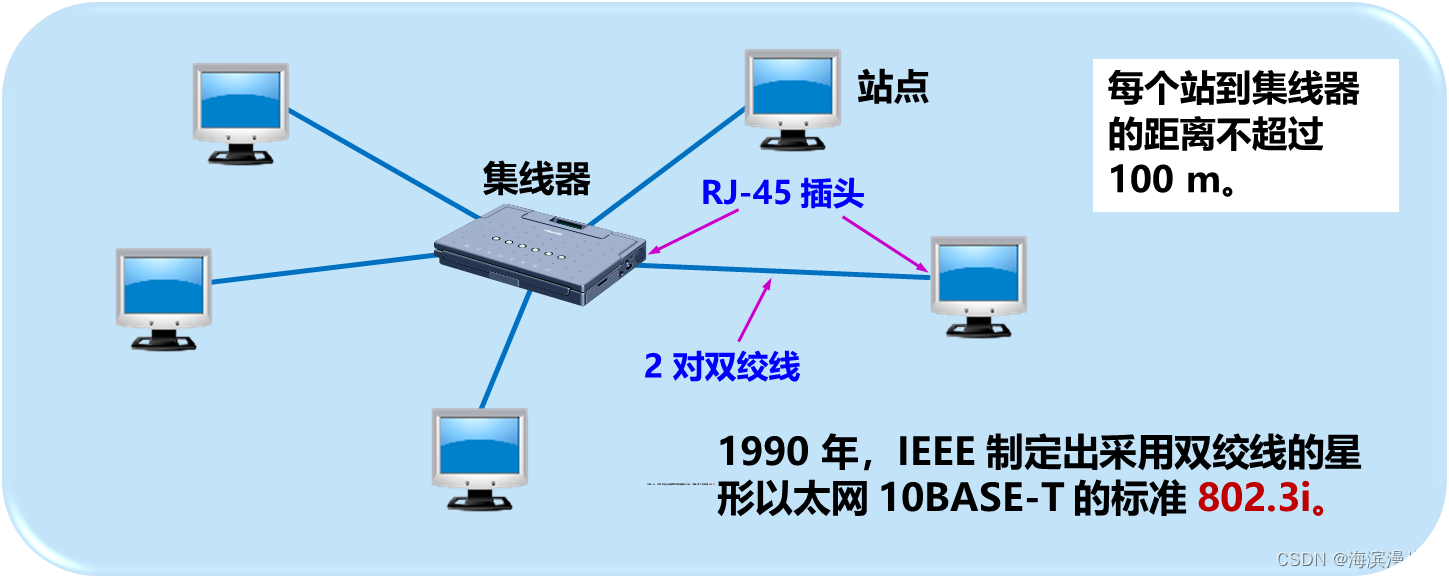

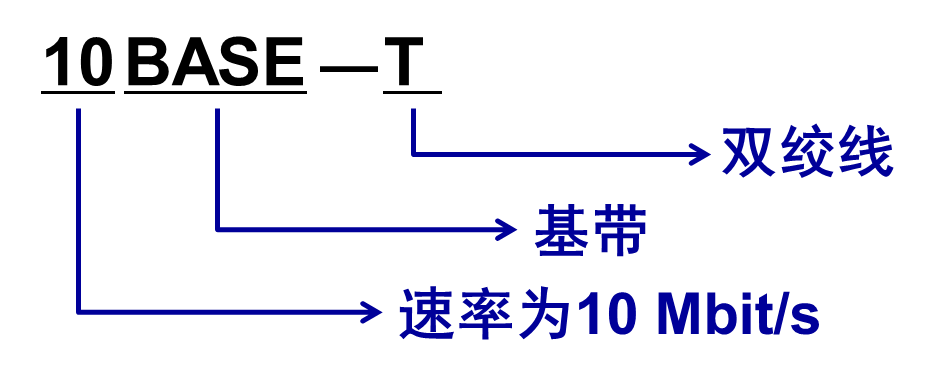

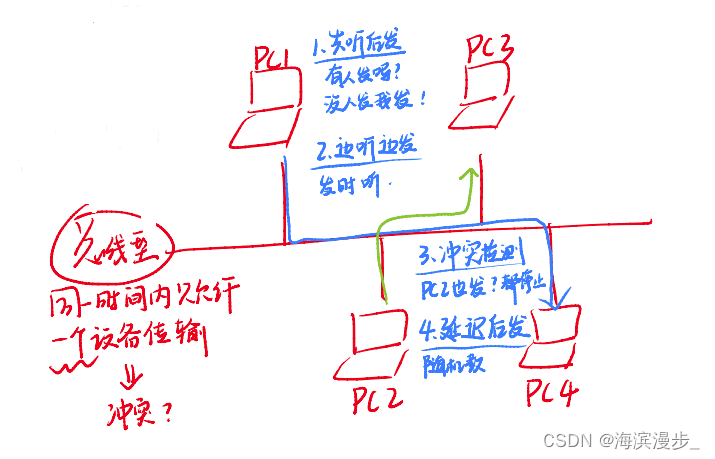

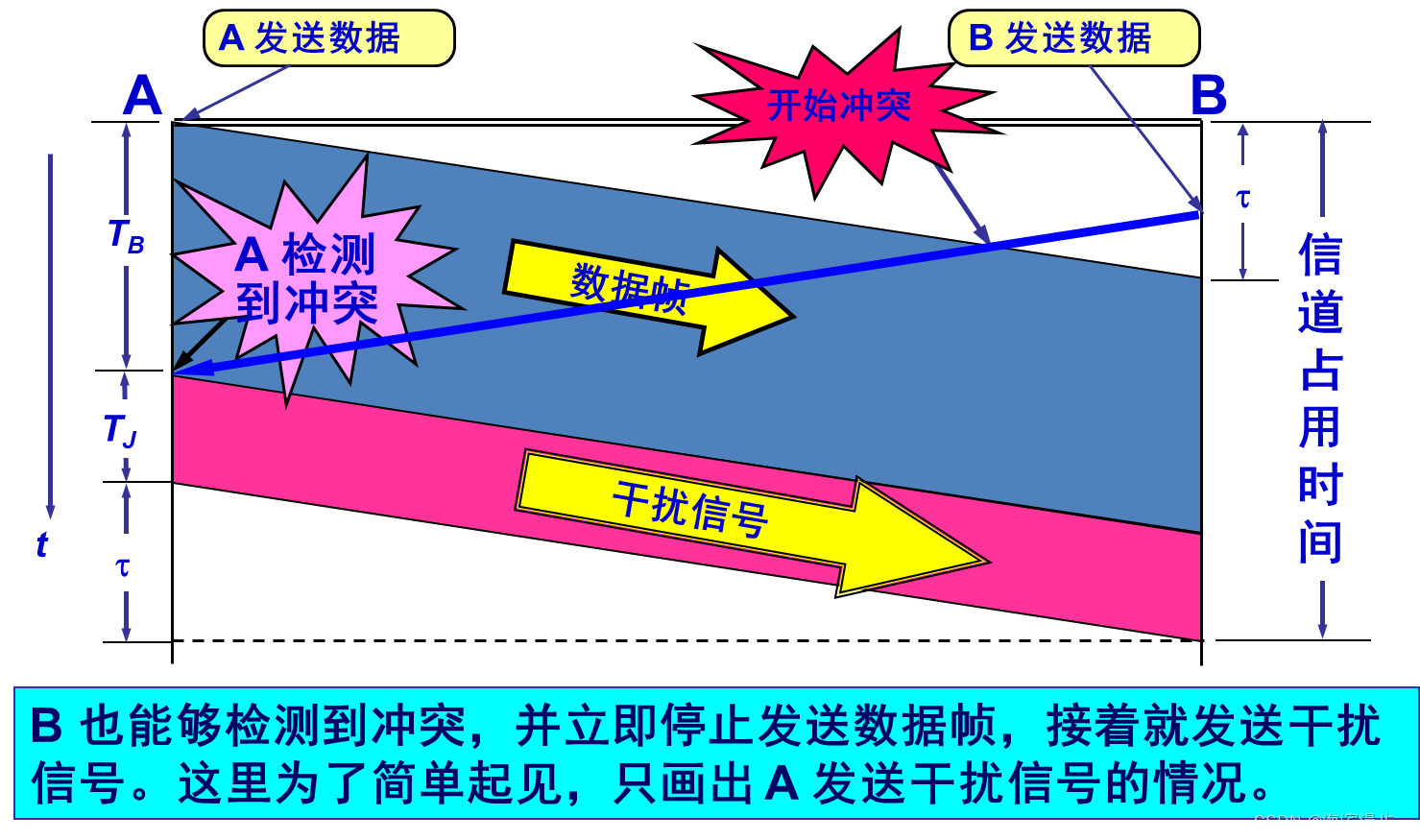

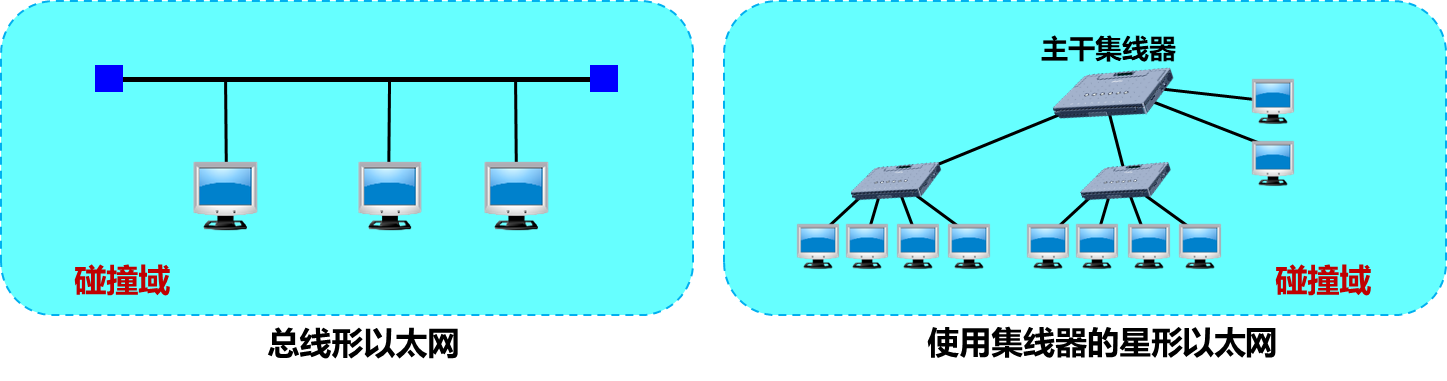

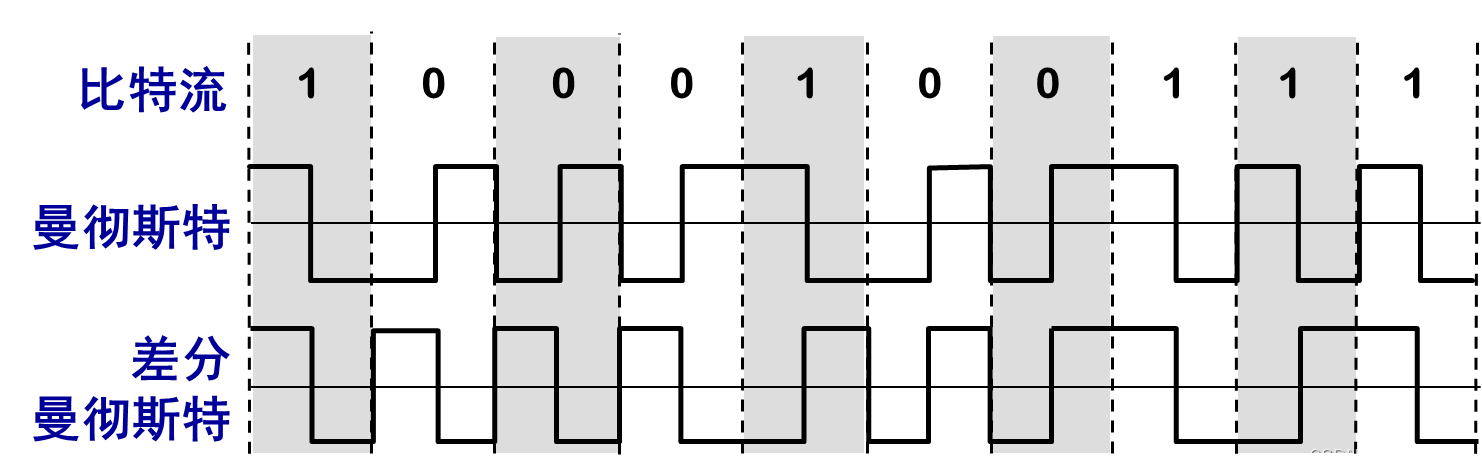

四、使用广播信道的数据链路层

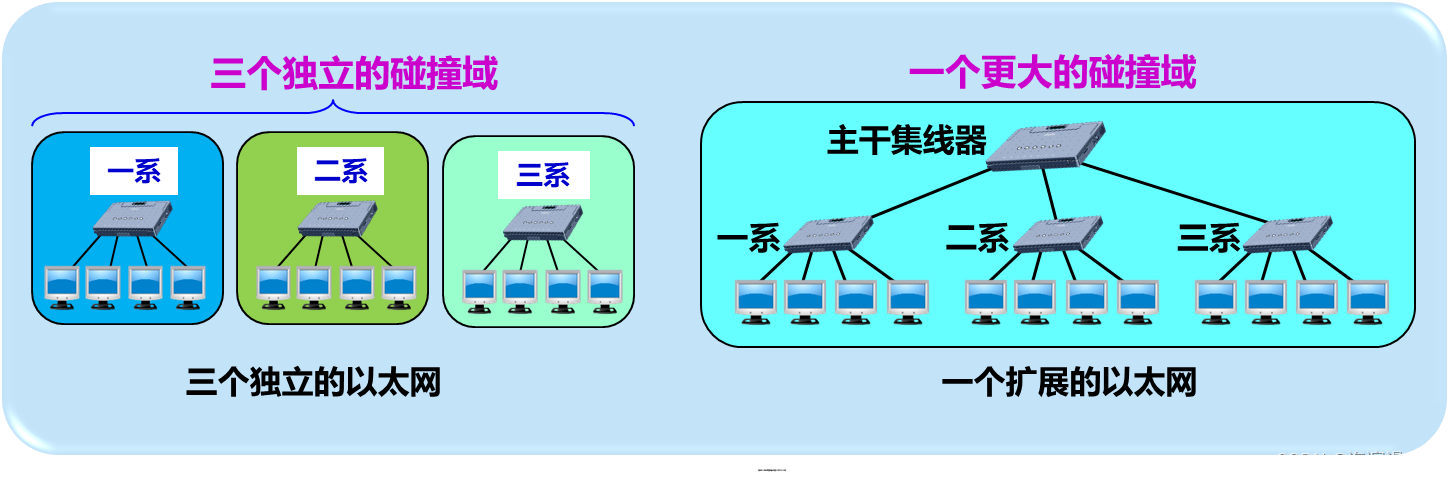

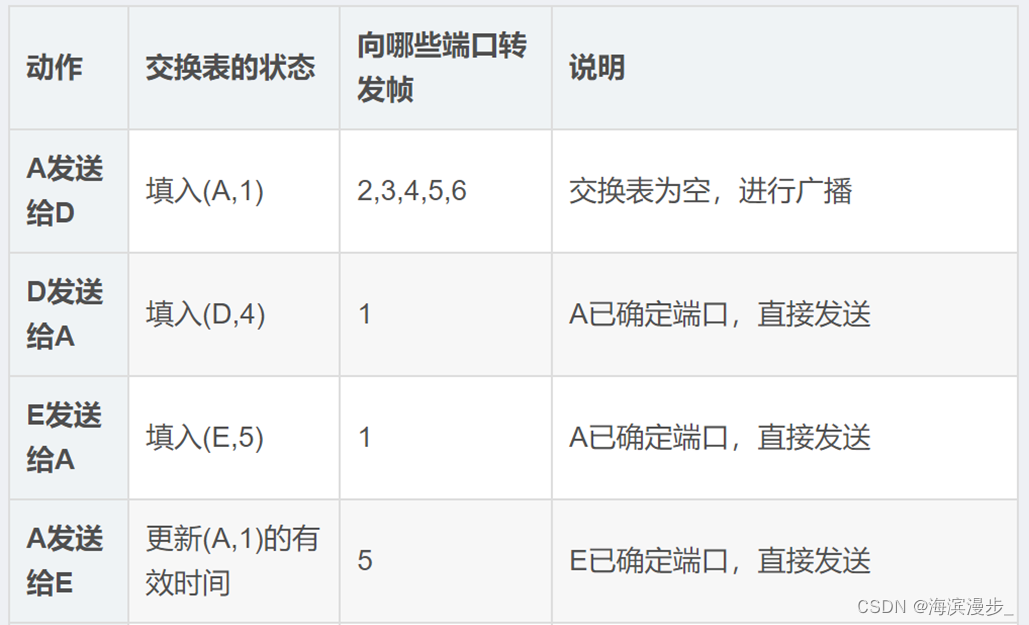

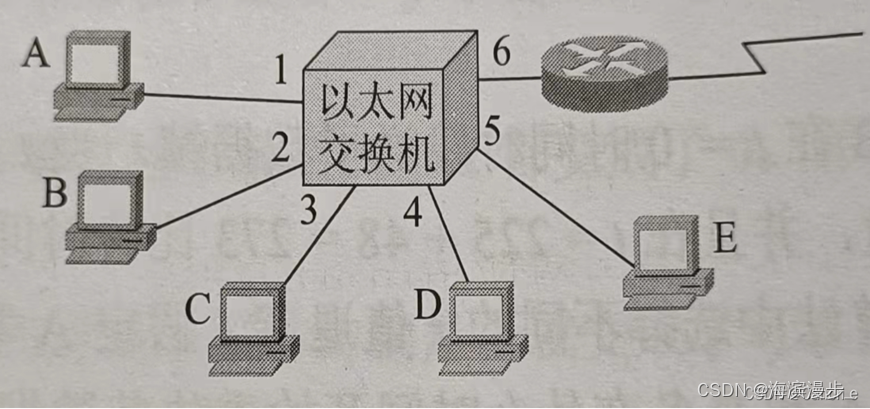

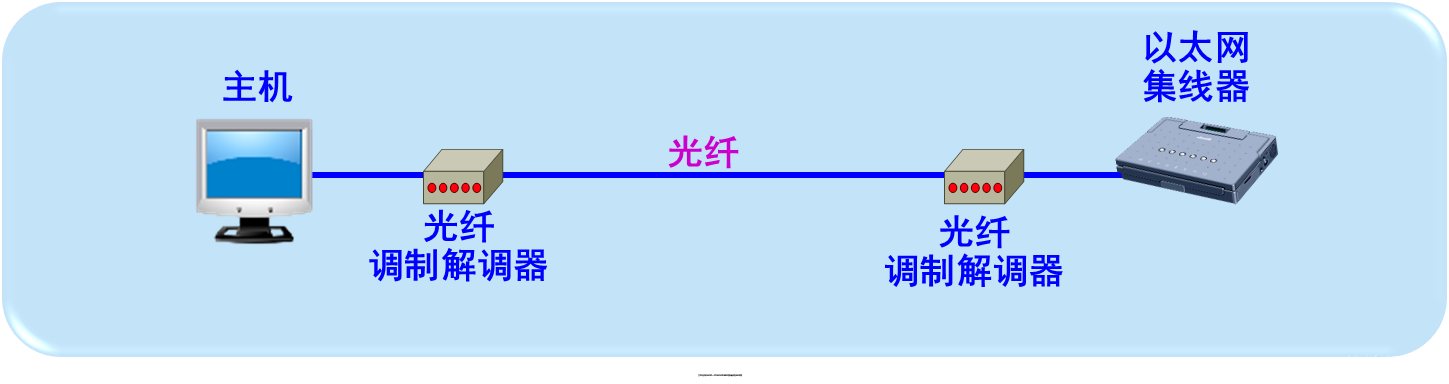

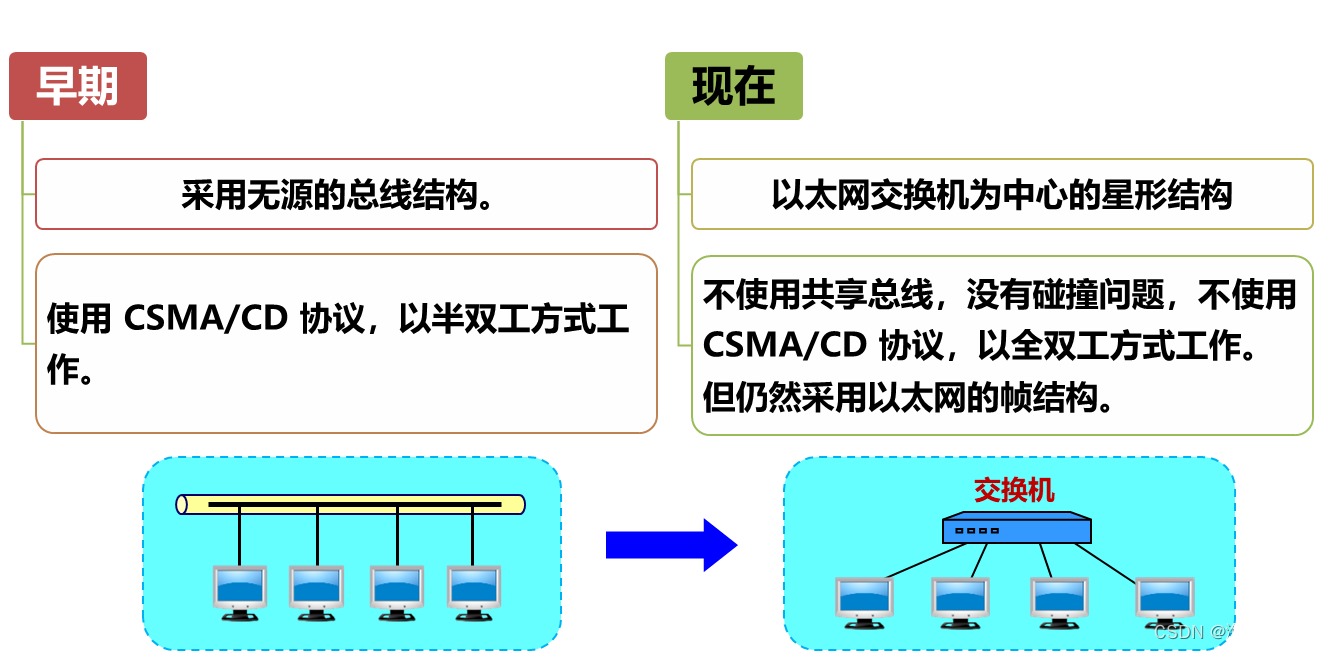

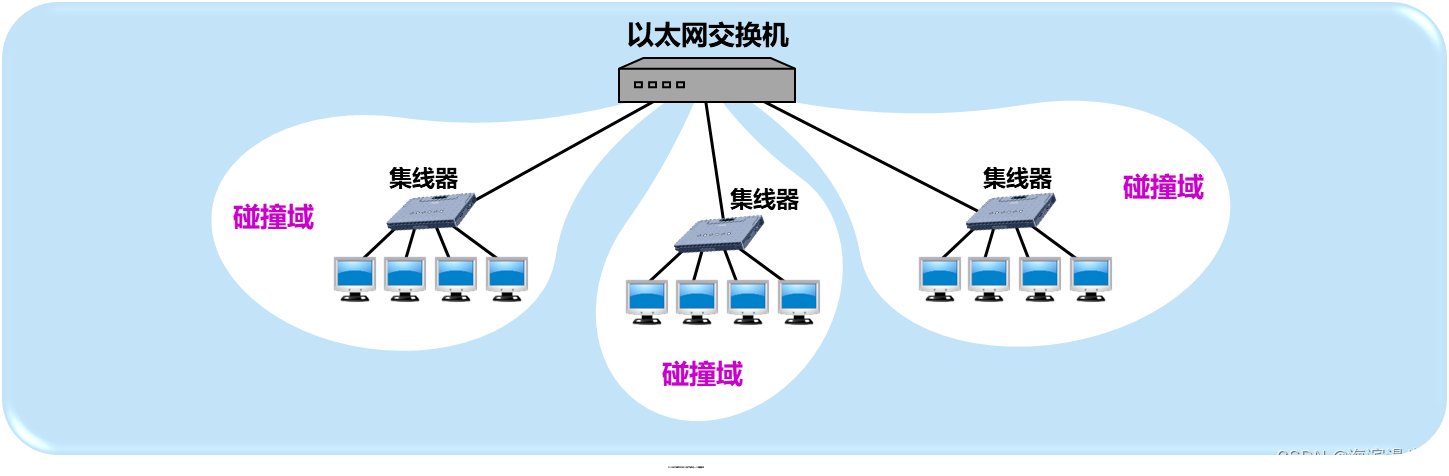

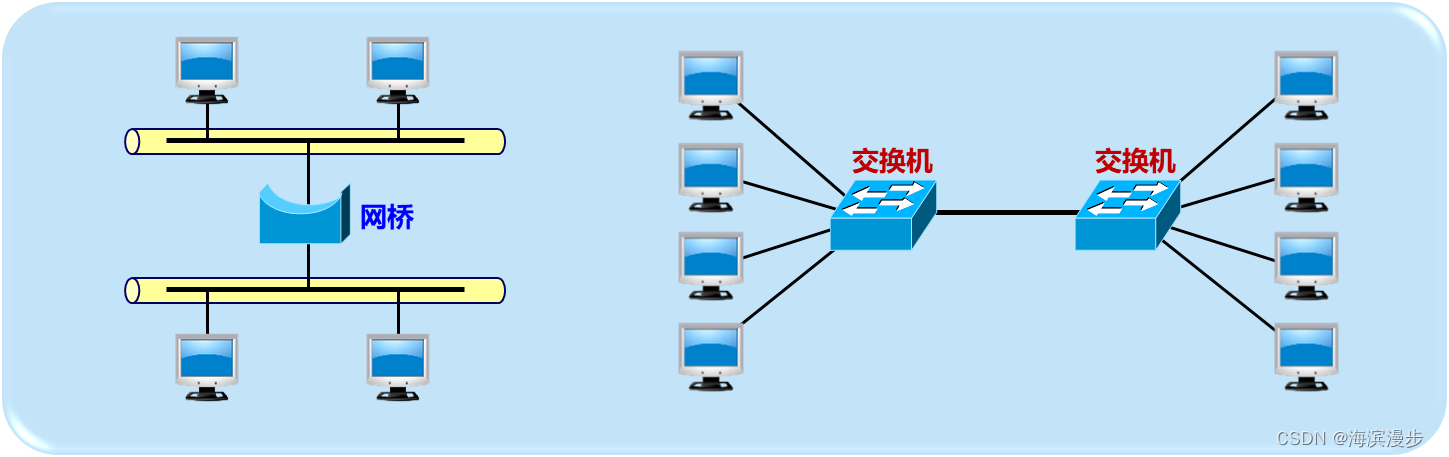

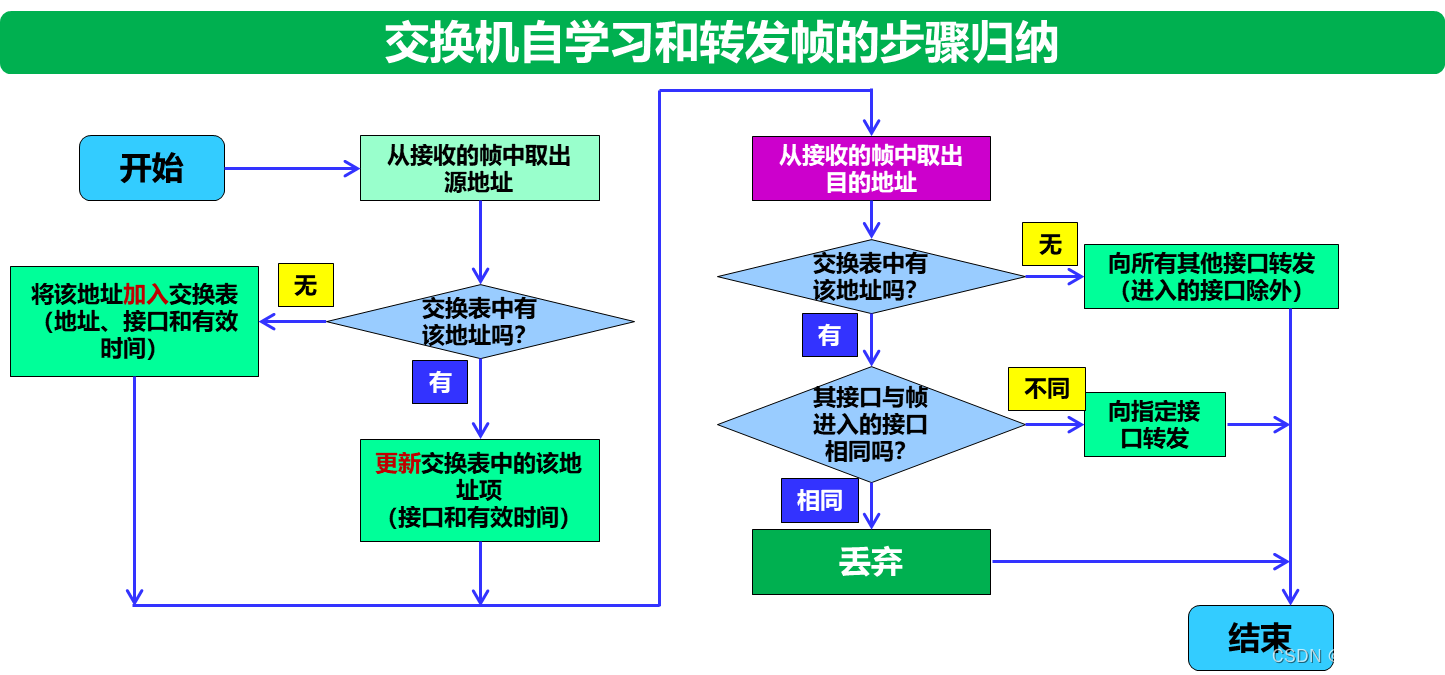

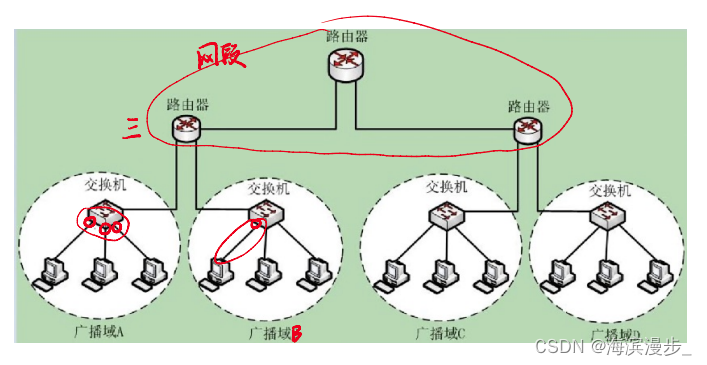

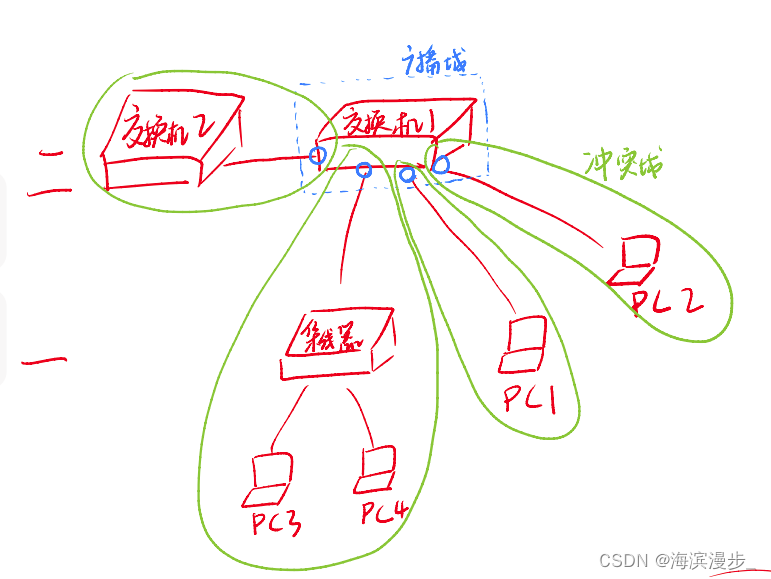

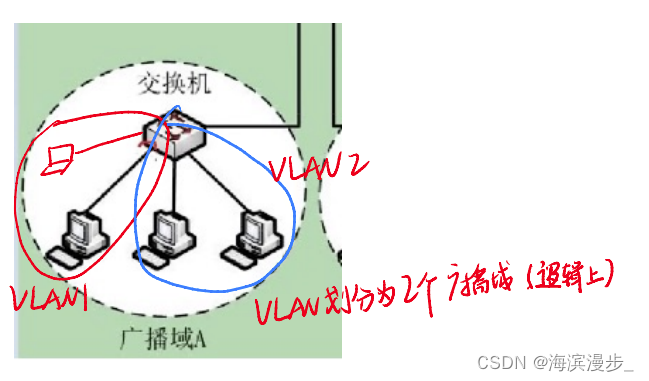

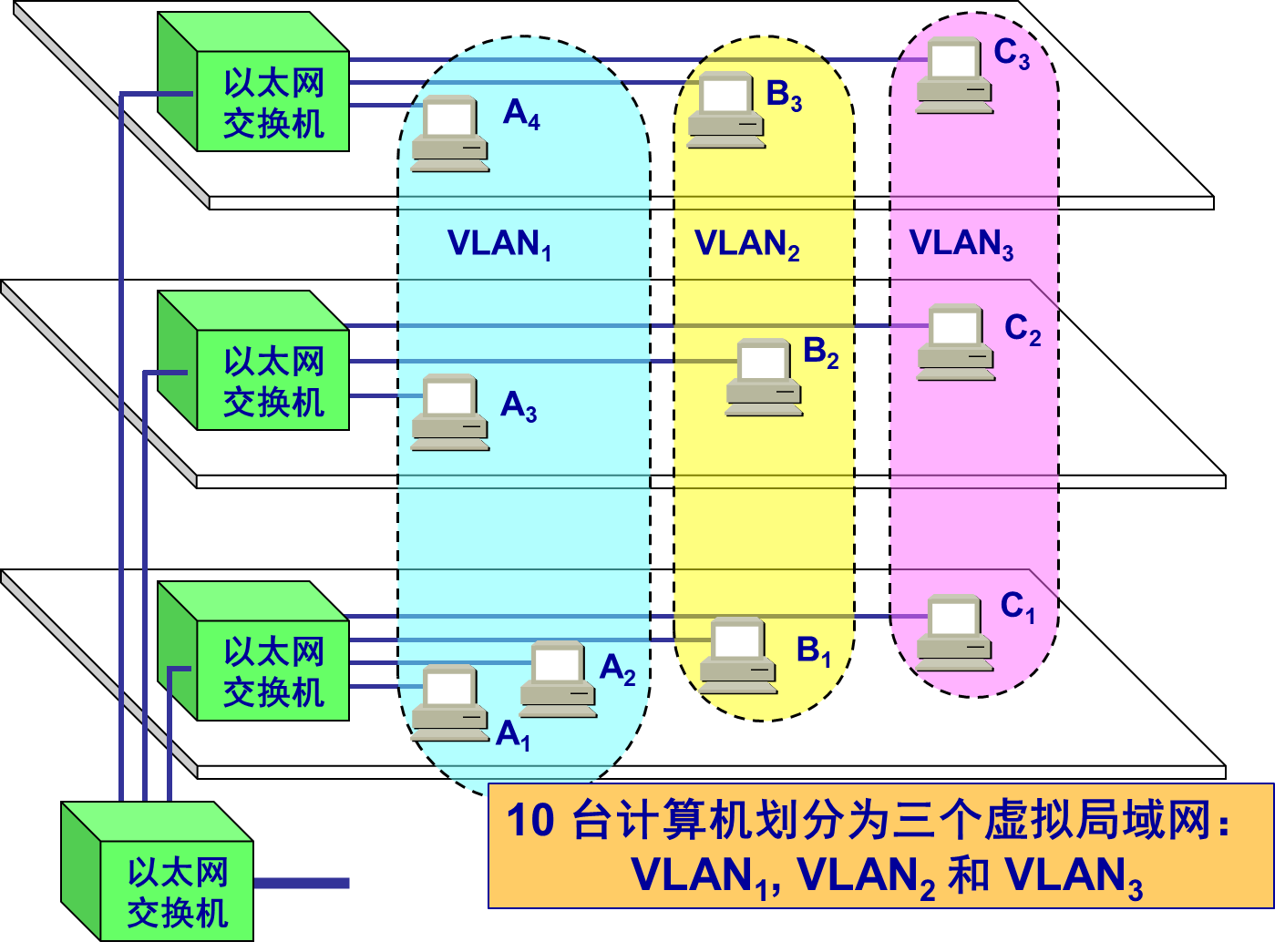

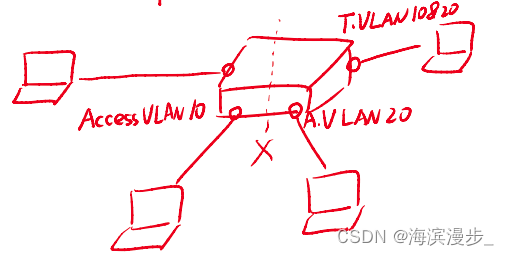

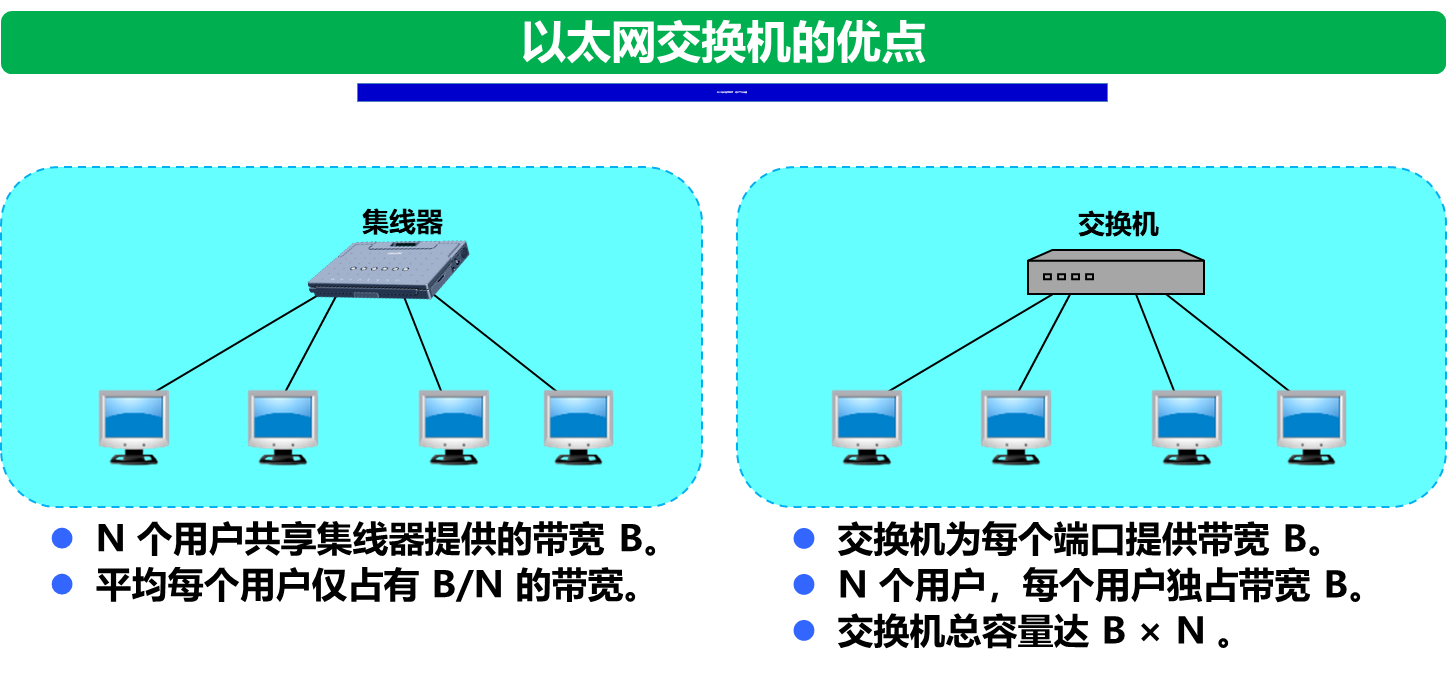

五、扩展的以太网
六.高速以太网

提示：以下是本篇文章正文内容

一、数据链路层基础概论

1.数据链路层的概念

数据链路层是在物理层和⽹络层之间的协议，提供相邻结点的可靠数据传输。

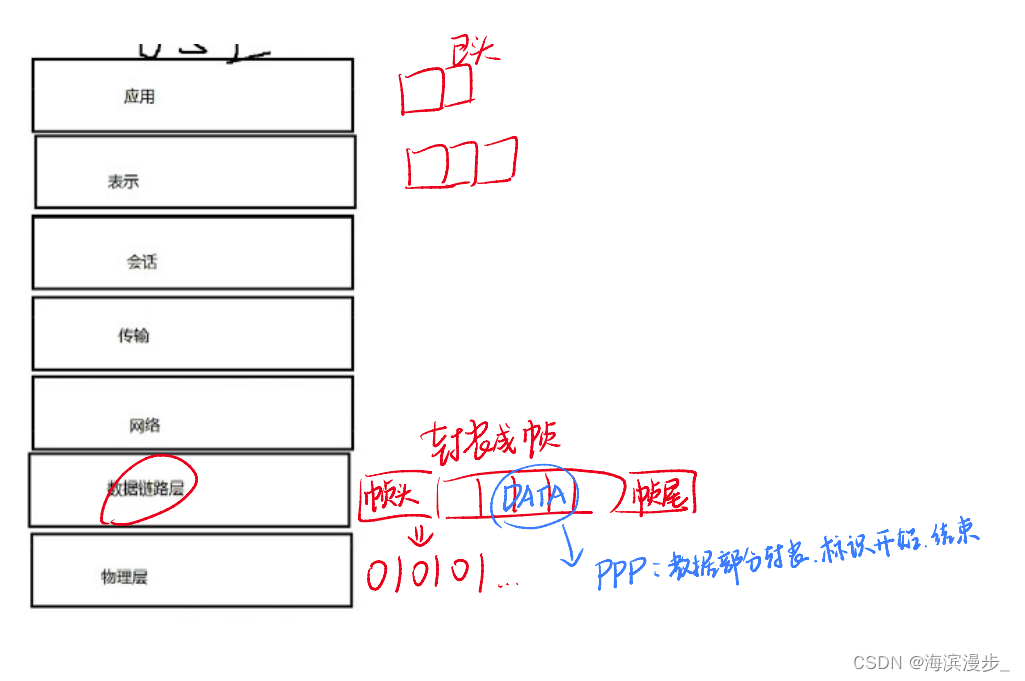

2.帧的概念

数据链路层的协议数据单元。
组成：帧头（源MAC地址、目的MAC地址、类型 [MAC地址：48位设备、网卡等独一无二标识]）、数据、帧尾（校验）。

以太网的MAC帧
常用的以太网 MAC 帧格式有 2 种标准：DIX Ethernet V2 标准、IEEE 的 802.3 标准。
最常用的 MAC 帧是以太网 V2 的格式。
为了达到比特同步，传输媒体上实际传送的要比 MAC 帧还多 8 个字节。在帧的前面插入（硬件生成）的 8 字节中，第一个字段共 7 个字节，是前同步码，用来迅速实现 MAC 帧的比特同步。第二个字段 1 个字节是帧开始定界符，表示后面的信息就是 MAC 帧。目的地址字段 6 字节。源地址字段 6 字节。类型字段 2 字节，类型字段用来标志上一层使用的是什么协议，以便把收到的 MAC 帧的数据上交给上一层的这个协议。数据字段 46 ~ 1500 字节，数据字段的正式名称是 MAC 客户数据字段，最小长度 64 字节 - 18 字节的首部和尾部 = 数据字段的最小长度（46字节）。FCS 字段 4 字节，当传输媒体的误码率为 1×10⁸ 时，MAC 子层可使未检测到的差错小于 1×10¹⁴，当数据字段的长度小于 46 字节时，应在数据字段的后面加入整数字节的填充字段，以保证以太网的 MAC 帧长不小于 64 字节。

以太网的MAC帧

以太网帧

无效的MAC帧
数据字段的长度与长度字段的值不一致；
帧的长度不是整数个字节；
用收到的帧检验序列 FCS 查出有差错；
数据字段的长度不在 46 ~ 1500 字节之间。
有效的 MAC 帧长度为 64 ~ 1518 字节之间。
对于检查出的无效 MAC 帧就简单地丢弃。以太网不负责重传丢弃的帧。

3.MAC层的硬件地址

MAC地址
在局域网中，硬件地址又称为物理地址，或 MAC 地址。 802 标准所说的“地址”严格地讲应当是每一个站的“名字”或标识符。但鉴于大家都早已习惯了将这种 48 位的“名字”称为“地址”，这种说法并不太严格。
请注意，如果连接在局域网上的主机或路由器安装有多个适配器，那么这样的主机或路由器就有多个“地址”。更准确些说，这种 48 位“地址”应当是某个接口的标识符。
IEEE 注册管理机构 RA 负责向厂家分配前 3 个字节 (即高 24 位)，称为组织唯一标识符 OUI (Organizationally Unique Identifier)。厂家自行指派后 3 个字节 (即低 24 位)，称为扩展标识符 (extended identifier)。必须保证生产出的适配器没有重复地址。地址被固化在适配器的 ROM 中。

MAC地址
一个地址块可以生成 224 个不同的地址。这种 48 位地址称为 MAC-48，它的通用名称是 EUI-48。

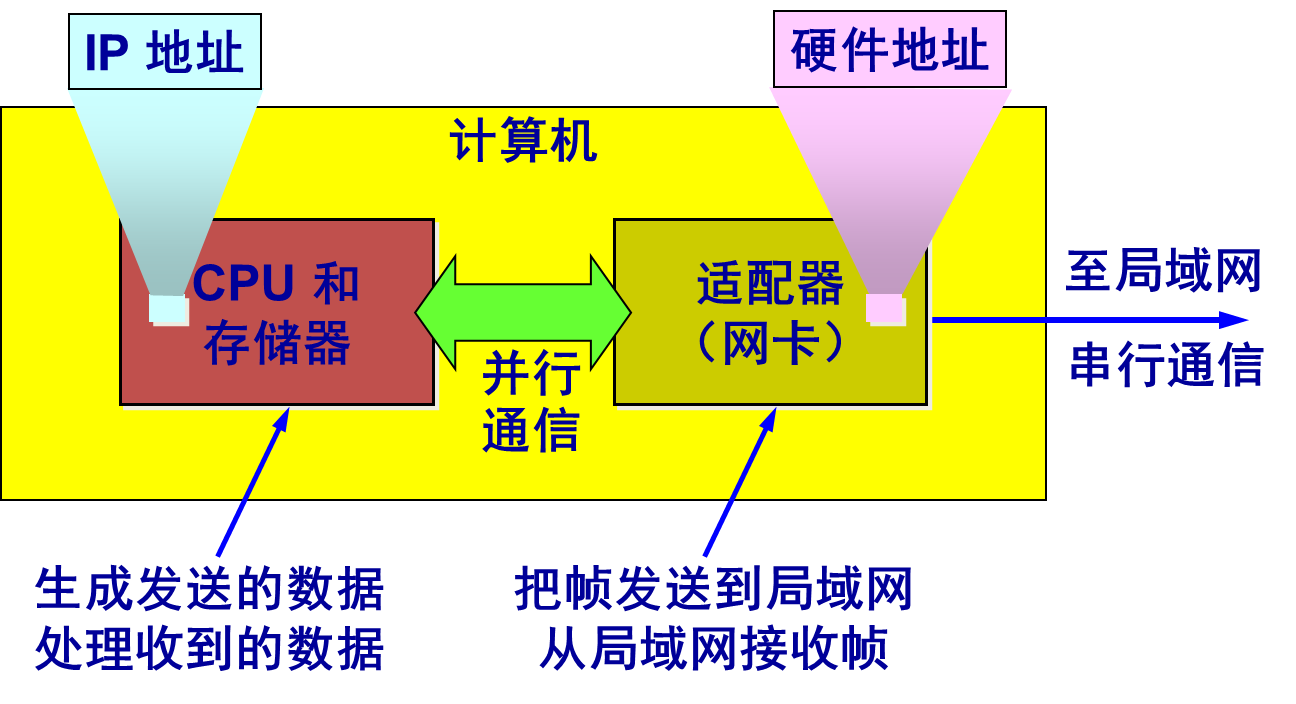

生产适配器时，6 字节的 MAC 地址已被固化在适配器的 ROM，因此，MAC 地址也叫做硬件地址 (hardware address)或物理地址。
“MAC地址”实际上就是适配器地址或适配器标识符 EUI-48。

单站地址、组地址、广播地址
IEEE 规定地址字段的第一字节的最低位为 I/G 位。I/G 表示 Individual / Group。
当 I/G位 = 0 时，地址字段表示一个单站地址。
当 I/G位 = 1 时，表示组地址，用来进行多播（以前曾译为组播）。此时，IEEE 只分配地址字段前三个字节中的 23 位。
当 I/G 位分别为 0 和 1 时，一个地址块可分别生成 223 个单个站地址和 223 个组地址。
所有 48 位都为 1 时，为广播地址。只能作为目的地址使用。
全球管理与本地管理
IEEE 把地址字段第 1 字节的最低第 2 位规定为 G/L (Global / Local) 位。
全球管理：G/L 位 = 0。厂商向 IEEE 购买的 OUI 都属于全球管理。
本地管理：G/L 位 = 1。这时用户可任意分配网络上的地址。
适配器具有过滤功能
每收到一个 MAC 帧，先用硬件检查帧中的 MAC 地址。如果是发往本站的帧则收下，然后再进行其他的处理。否则就将此帧丢弃，不再进行其他的处理。
以混杂方式 (promiscuous mode) 工作的以太网适配器只要“听到”有帧在以太网上传输就都接收下来。
“发往本站的帧”包括以下 3 种帧：单播 (unicast) 帧（一对一）、广播 (broadcast) 帧（一对全体）、多播 (multicast) 帧（一对多）。

4.以太网数据帧中的MAC和LLC [数据链路层分为两层]

（1）MAC介质控制访问 [向下对接物理层]

数据帧的封装/卸装，帧的寻址和识别，帧的接收与发送，链路的管理，帧的差错控制等。MAC⼦层的存在屏蔽了不同物理链路种类的差异性。

（2）LLC逻辑控制访问 [向上服务网络层]

LLC⼦层的主要功能为传输可靠性保障和控制，数据包的分段与重组，数据包的顺序传输。

以太网数据帧

MAC LLC

（3）注解

该协议位于OSI七层协议中数据链路层，数据链路层分为上层LLC（逻辑链路控制），和下层的MAC（媒体访问控制），MAC主要负责控制与连接物理层的物理介质。在发送数据的时候，MAC协议可以事先判断是否可以发送数据，如果可以发送将给数据加上⼀些控制信息，最终将数据以及控制信息以规定的格式发送到物理层；在接收数据的时候，MAC协议⾸先判断输⼊的信息并是否发⽣传输错误，如果没有错误，则去掉控制信息发送⾄LLC（逻辑链路控制）层。
