关于OSPF实验题

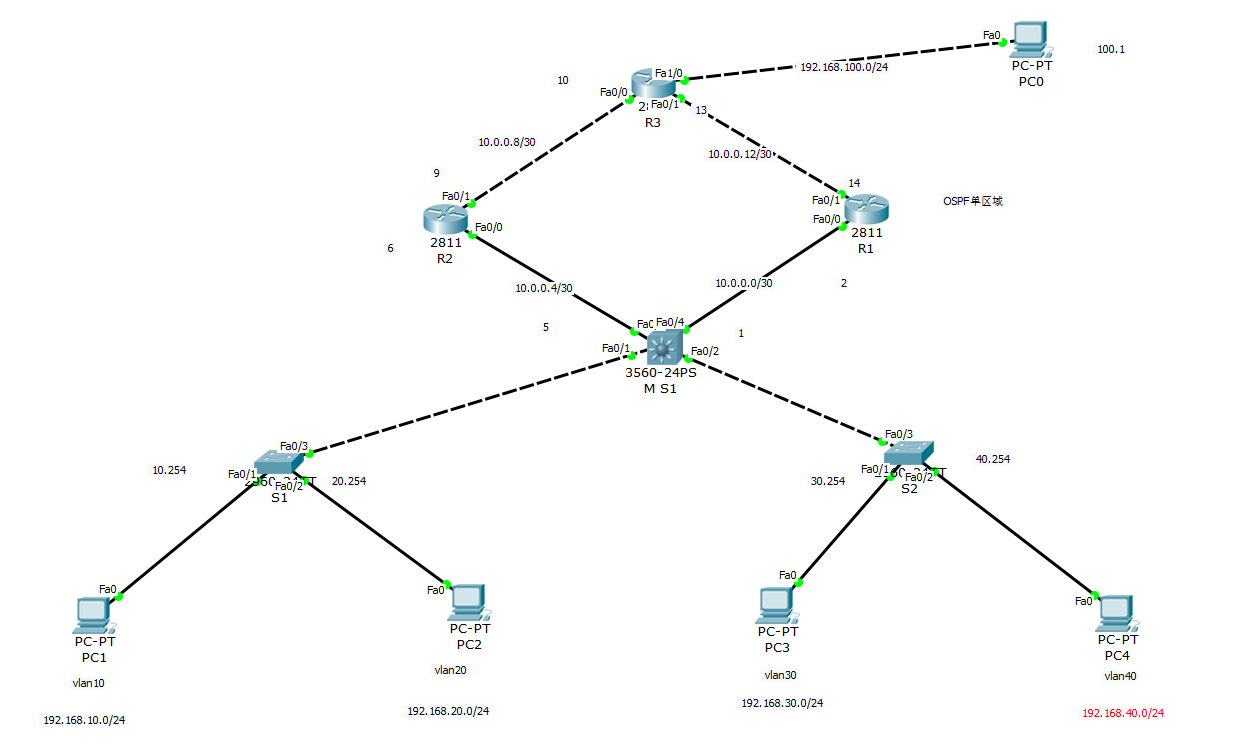

实验题目

步骤:

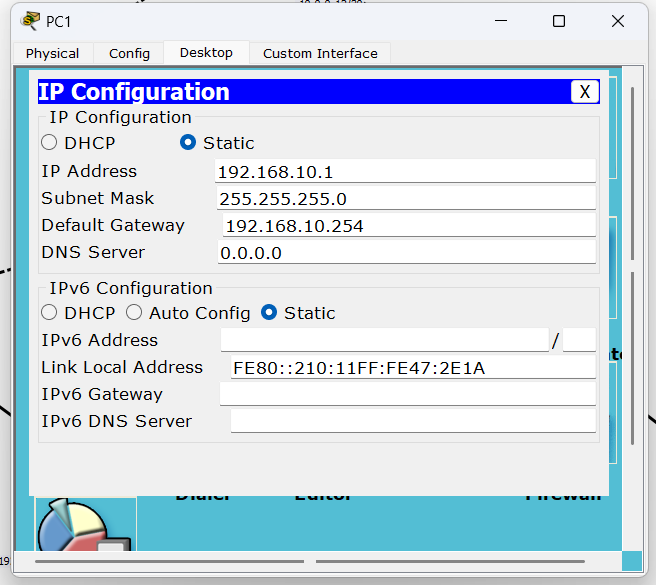

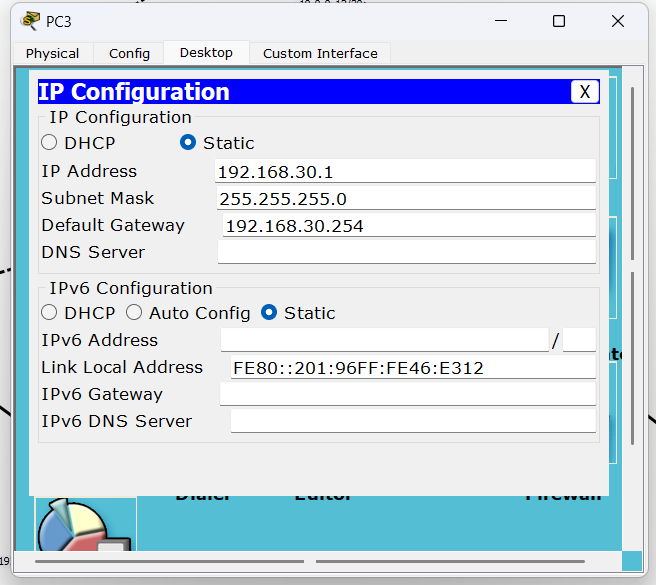

一、主机配置IP

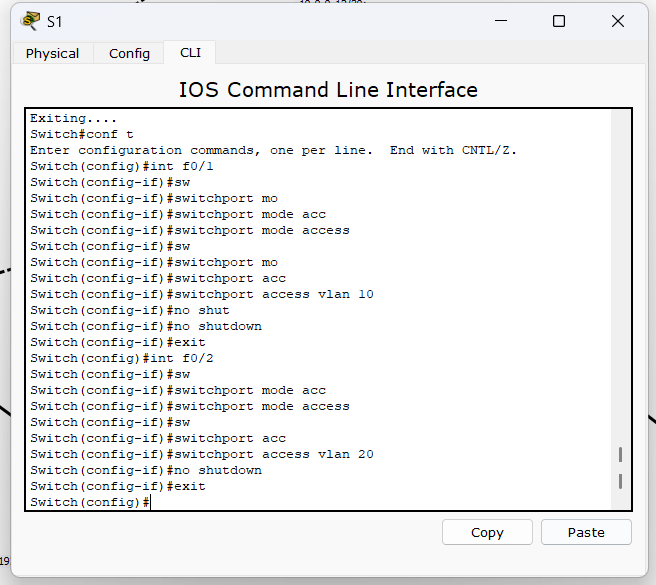

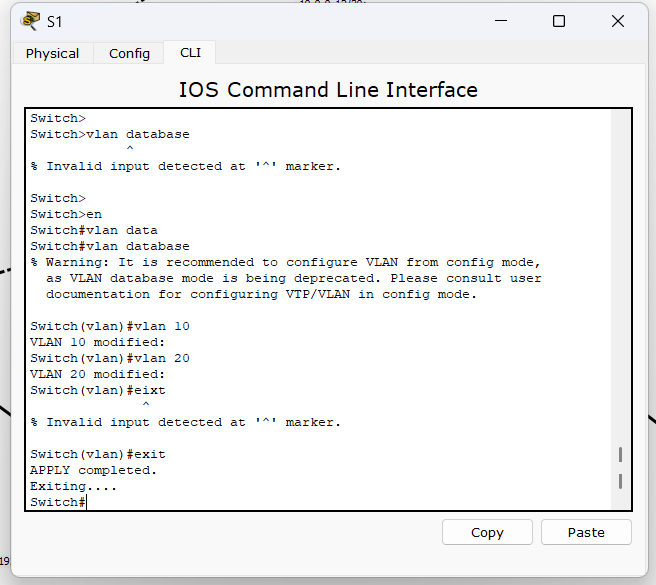

第二步:配置交换机s1

交换机s2(同样步骤)

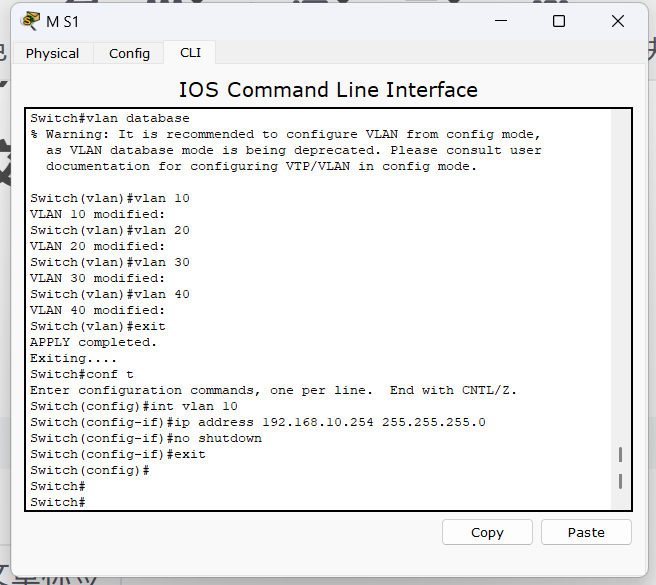

第三步:配置三层交换机ms1

其余三个端口同样步骤,配好后进行下一步。

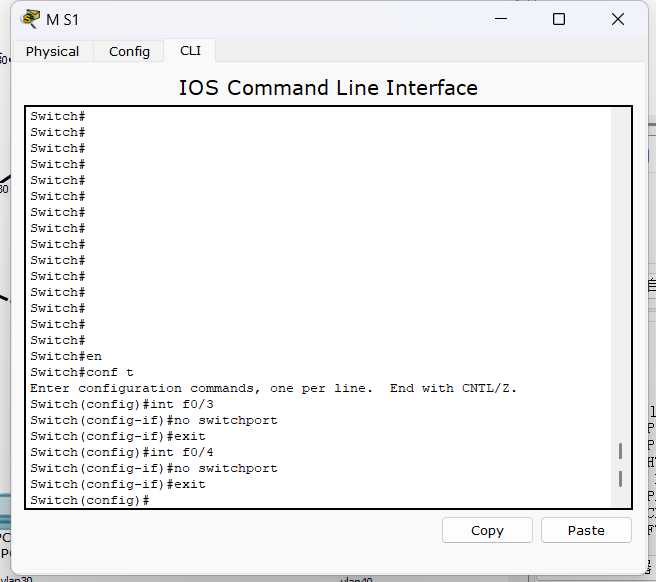

第四步:转化接口(只需要转换f0/3和f0/4)

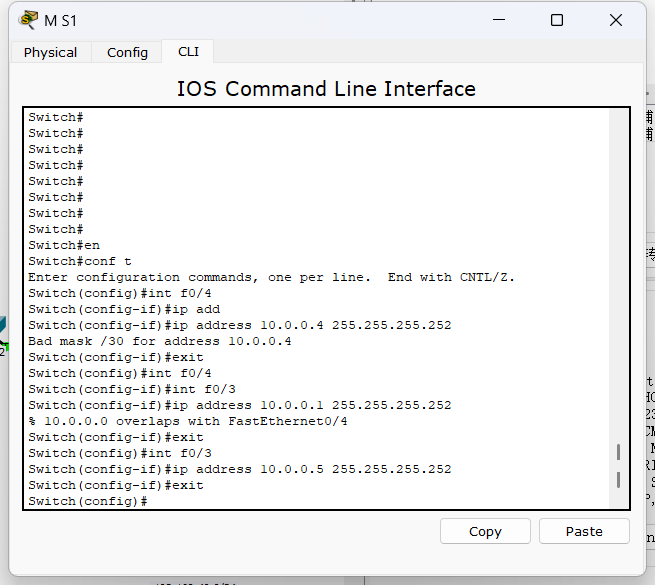

第五步:配置ip地址和子网掩码(配置r1、r2、r3和ms1)

(R1和R3同样是)

第六步:静态路由(ms1、r1、r2、r3)

en--ip route---ip route 目标区域+子网掩码+接口IP地址

r1和r2目标区域是pc1、pc2、pc3、pc4  子网掩码:255.255.255.0  接口IP地址
r3的目标区域是r3到r2、r3到r1  子网掩码:255.255.255.252  接口IP地址
r3到pc0  子网掩码:255.255.255.0       接口IP地址

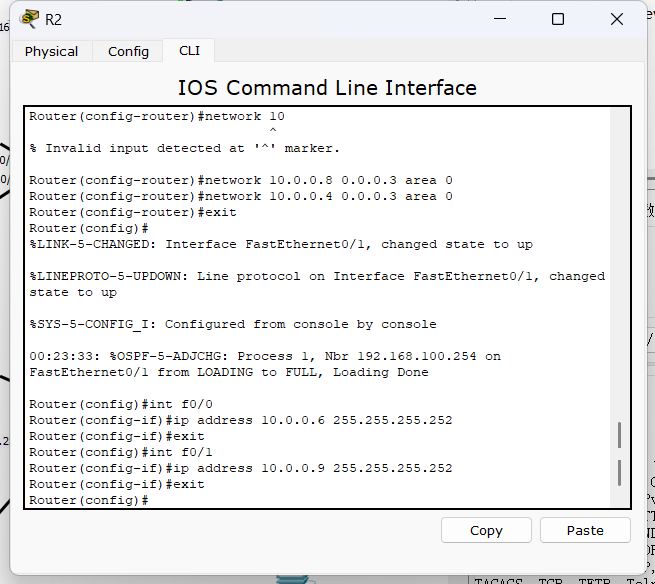

第七步:配置路由的ospf(只需配r1、r2、r3)

r1:
en
conf t
router ospf 1
network 10.0.0.8 0.0.0.3 area 0
network 10.0.0.4 0.0.0.3 area 0
exit

r2:
en
conf t
router ospf 1
network 10.0.0.0 0.0.0.3 area 0
network 10.0.0.12 0.0.0.3 area 0
exit

r3:
en
conf t
router ospf 1
network 10.0.0.12 0.0.0.3 area 0
network 10.0.0.8 0.0.0.3 area 0
network 192.168.100.0 0.0.0.255 area 0
exit

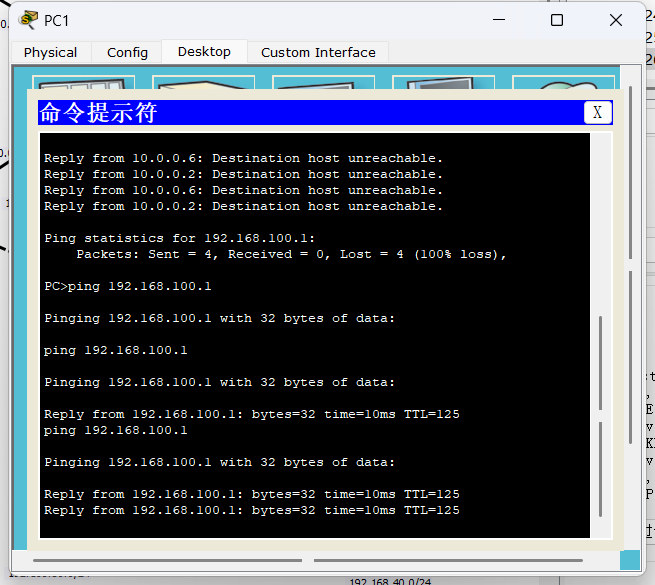

最后一步验证:(验证时需要点捕获/转发)
