郑州大学计算机网络实验08 ICMP协议探索和分析

实验八：ICMP协议探索和分析

【实验目的】

1、掌握ICMP协议数据格式；

2、掌握ICMP信息报文和差错报告报文的常见种类；

3、理解ICMP差错报文的产生条件。

【实验步骤与结果记录】

要求：根据实验指导书中的实验内容和步骤，认真完成实验。采取截图、拍照等形式记录自己的实验步骤和结果。（可根据需要加页）

步骤1：创建虚拟网络拓扑。

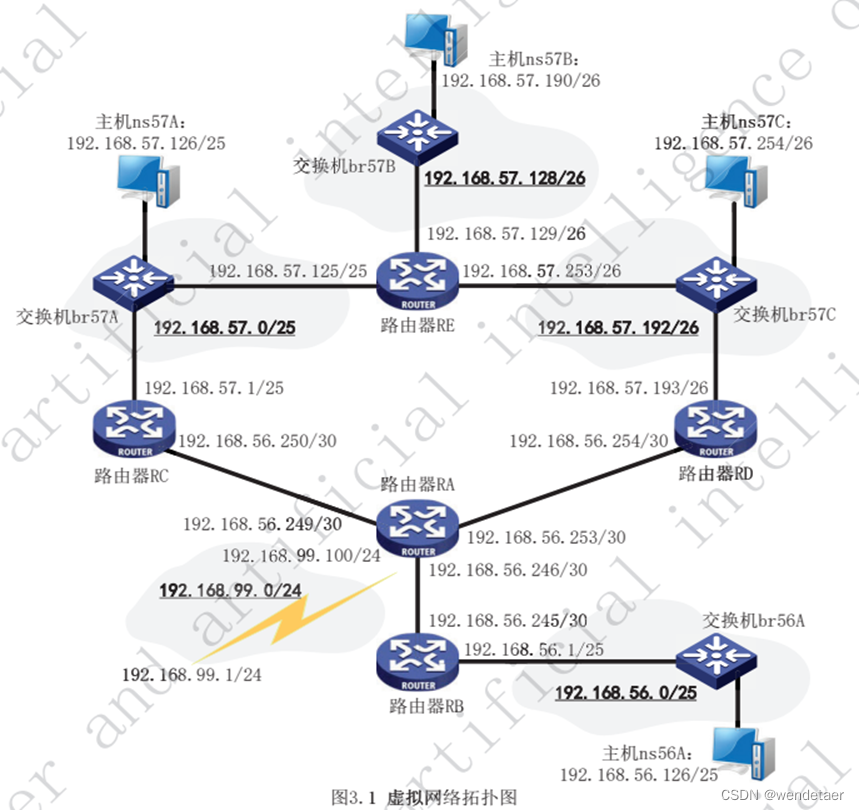

1.使用script3.1.sh 脚本，创建如图所示的网络拓扑结构。

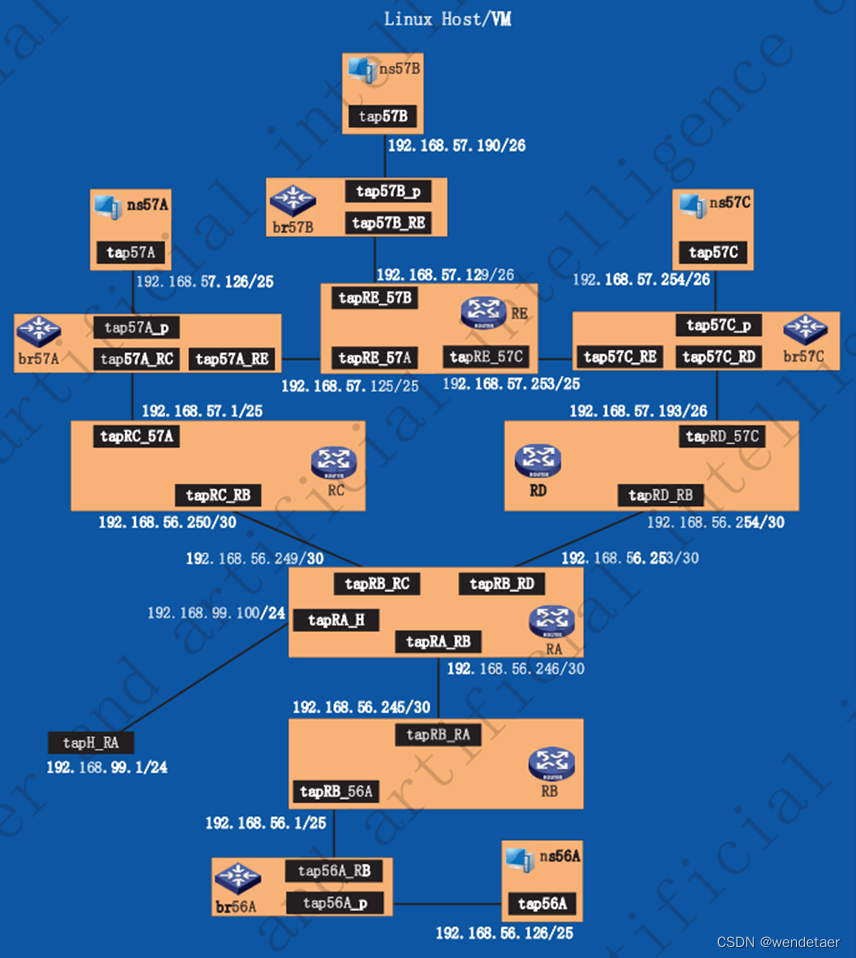

在Linux中，该虚拟网络拓扑的实现如图所示。

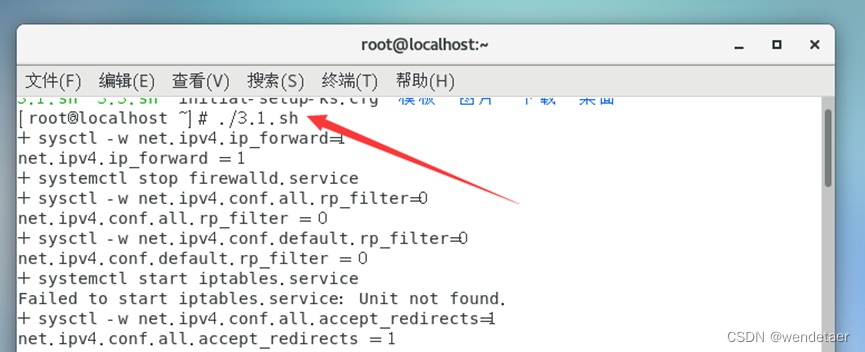

运行脚本，创建虚拟网络拓扑。

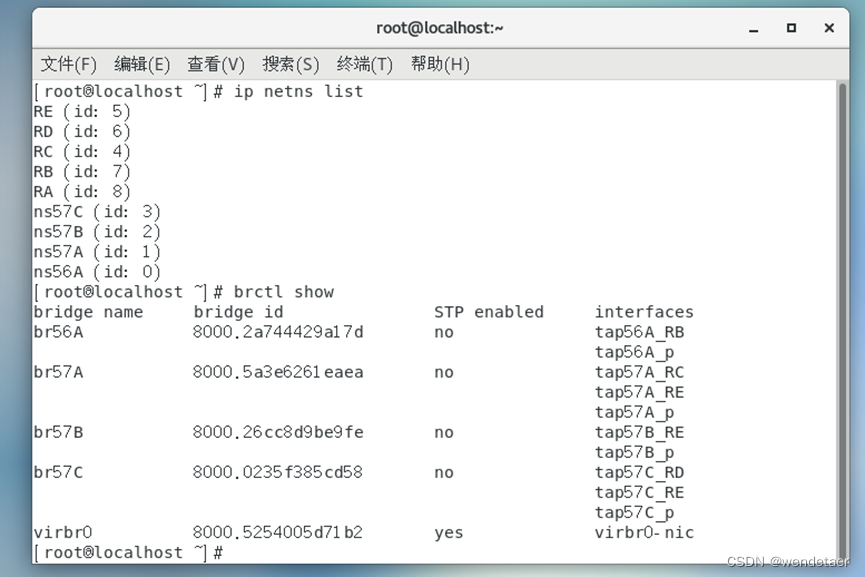

2.执行Linux命令，ip netns list 查询已经建立的NS列表，在所有NS内执行 ifconfig -a 命令查看NS内的网络接口配置，执行Linux命令 brctl show 查看交换机桥接状态，验证网络拓扑。

步骤2：为虚拟网络拓扑中的各路由器配置静态路由。

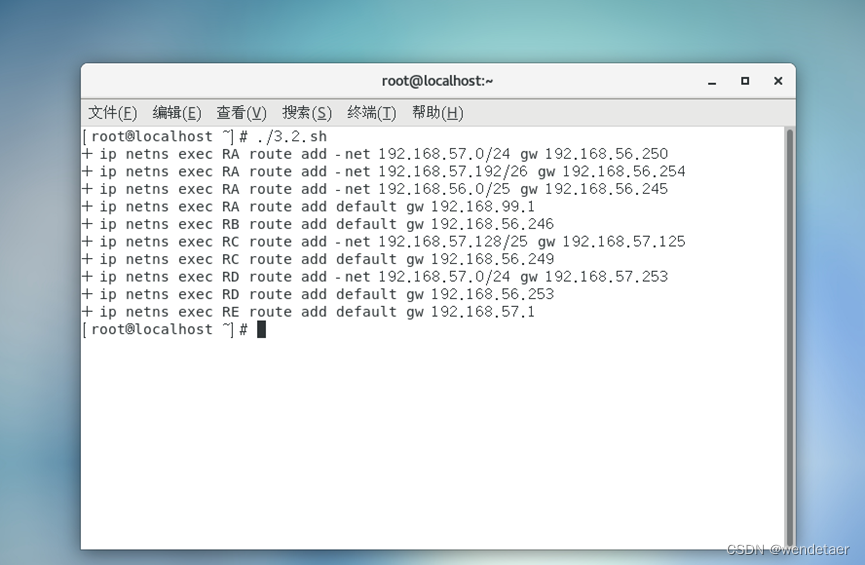

1. 使用script3.2.sh 脚本，为各路由器配置静态路由。

步骤3：关闭网卡offload功能，将运输层封装时需要的计算还给CPU

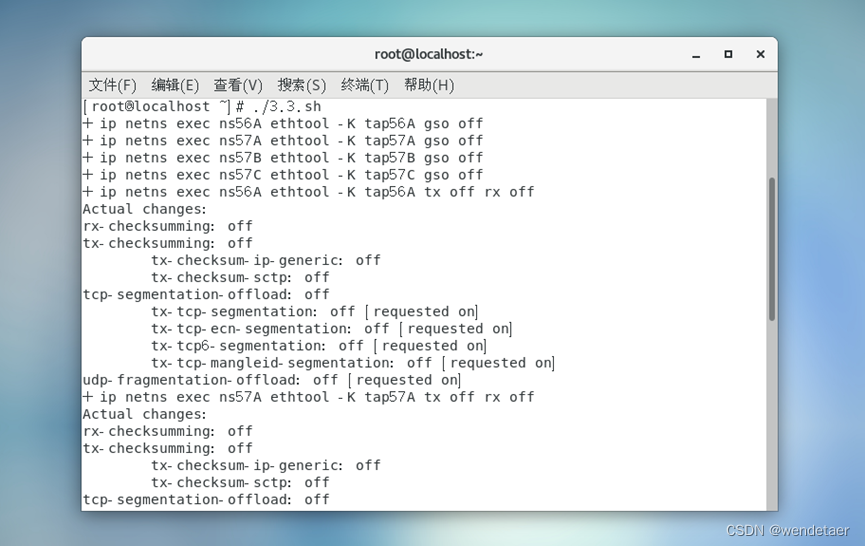

1. 使用script3.3.sh 脚本，关闭网卡offload功能。

步骤4：修改路由表、MTU等参数，创造ICMP差错报告报文的产生条件

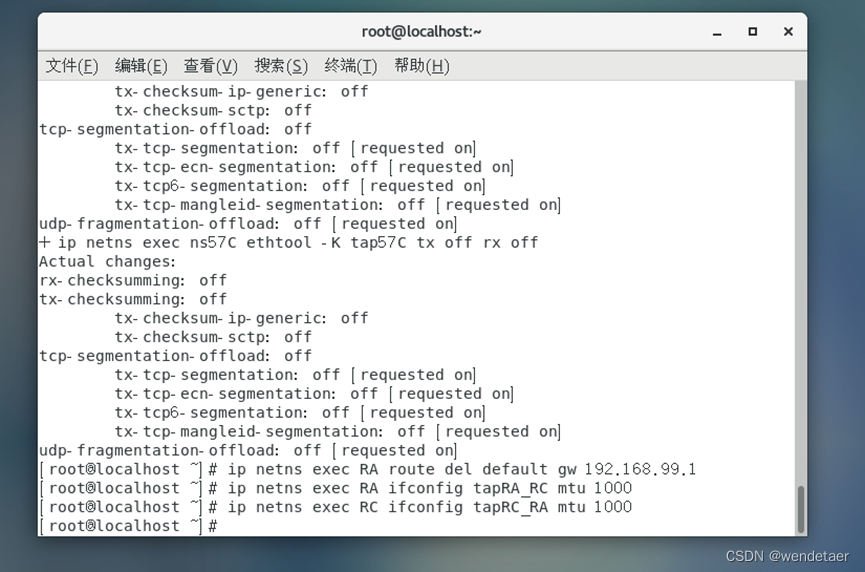

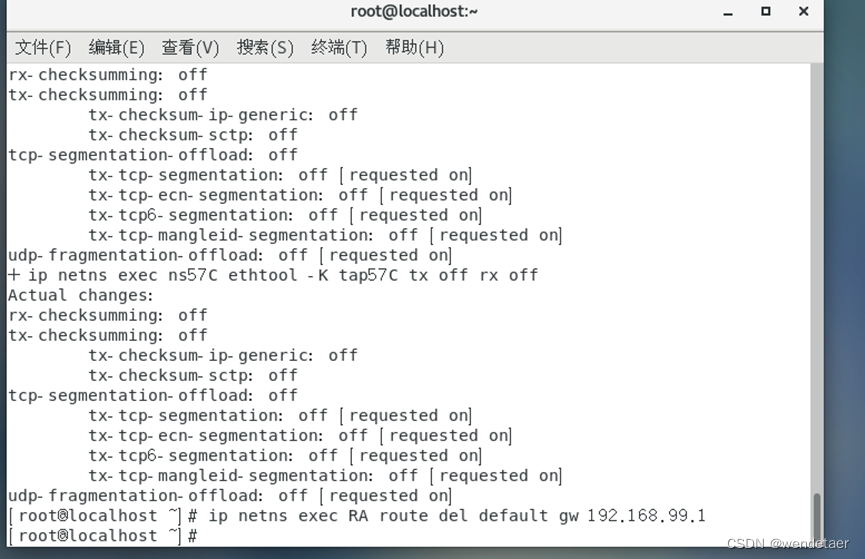

1.执行如下Linux命令，在路由器RA上删除默认路由。创造ICMP网络不可达差错报告报文的产生条件。

ip netns exec RA route del default gw 192.168.99.1

2.执行如下Linux命令，在路由器RA上修改接口tapRA_RC的MTU值为1000字节；在路由器RC上修改接口tapRC_RA的MTU值为1000字节。创造ICMP需要分片差错报告报文的产生条件。

ip netns exec RA ifconfig tapRA_RC mtu 1000

ip netns exec RC ifconfig tapRC_RA mtu 1000

3.执行如下Linux命令，在路由器RC中，用iptables设置规则，拒绝（REJECT）转发并丢弃目的地址为192.168.57.190（ns57B）的IP数据报。创造ICMP管理禁止报文的产生条件。

ip netns exec RC iptables -I FORWARD -d 192.168.57.190 -j REJECT

4.执行如下Linux命令，在主机ns57A上删除到网络前缀192.168.57.128/26的路由。创造ICMP重定向差错报告报文的产生条件。

ip netns exec ns57A route del -net 192.168.57.128/26

步骤5：打开两个终端窗口，分别模拟主机ns56A和主机ns57A。

1.打开一个终端窗口，利用Linux命令bash将本窗口模拟成主机ns56A的终端  执行以下命令。

ip netns exec ns56A bash

执行上述命令后，Linux将在网络命名空间ns56A中开启bash交互，之后输入的Linux命令均在ns56A中执行，相当于模拟了主机ns56A的终端。

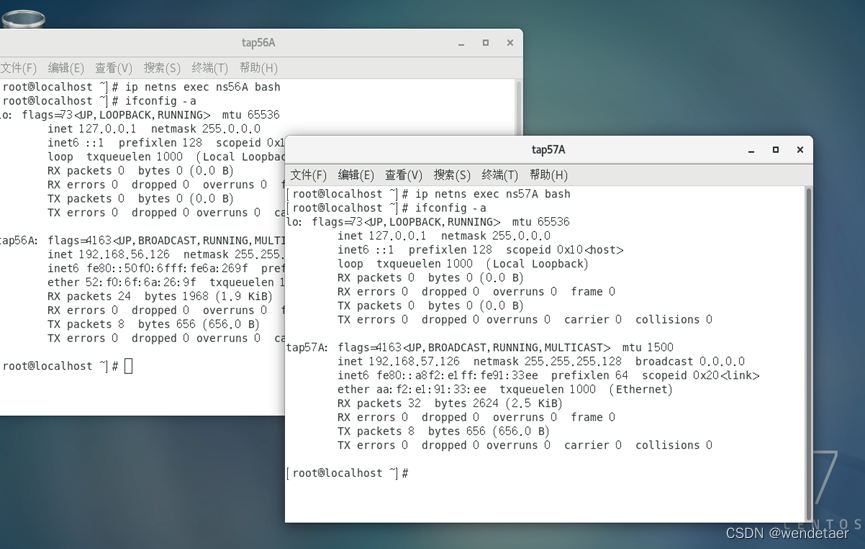

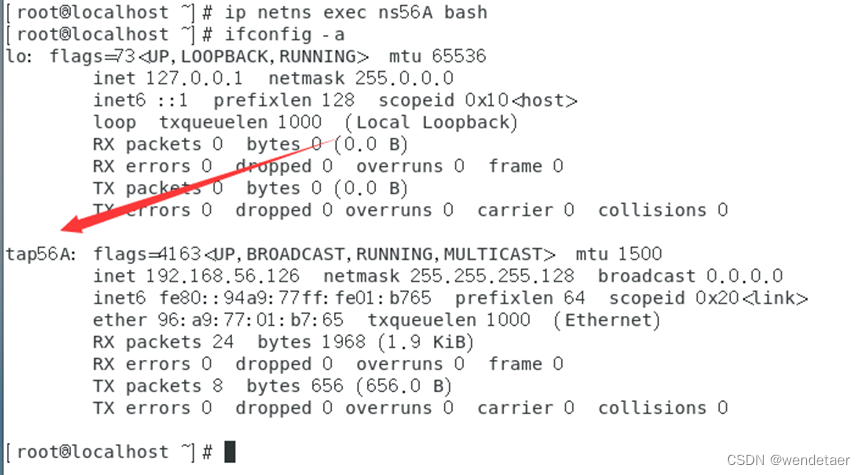

2.然后输入 ifconfig -a ，确认是否成功模拟成主机ns56A。

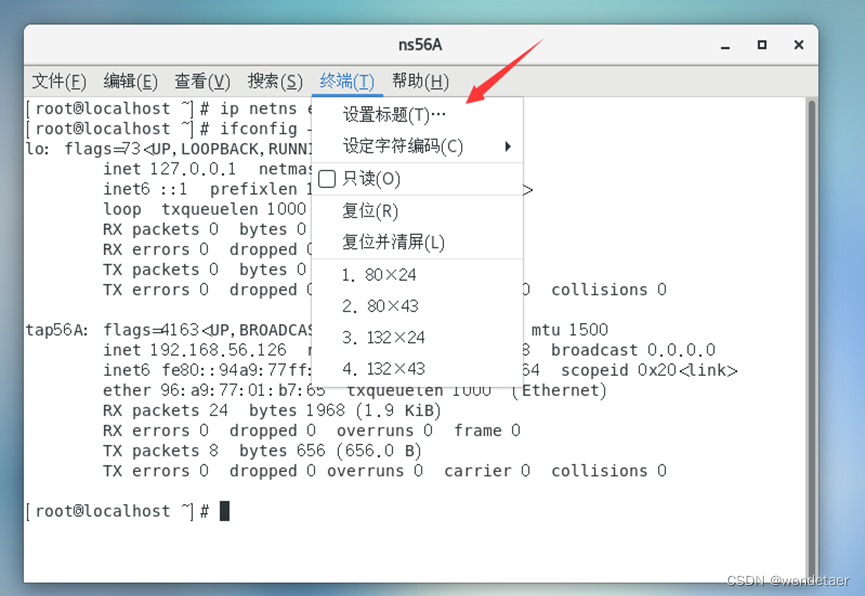

为了避免混淆，可以改变终端窗口名字。

3. 再打开一个终端窗口，利用Linux命令bash将本窗口模拟成主机ns57A的终端  执行以下命令

ip netns exec ns57A bash

模拟主机ns57A的终端。

4.然后输入ifconfig -a ，确认是否成功模拟成主机ns57A，并修改终端名。

步骤6：在主机ns56A上启动Wireshark，在接口tap56A上启动抓包。在主机ns57A上启动Wireshark，在接口tap57A上启动抓包。

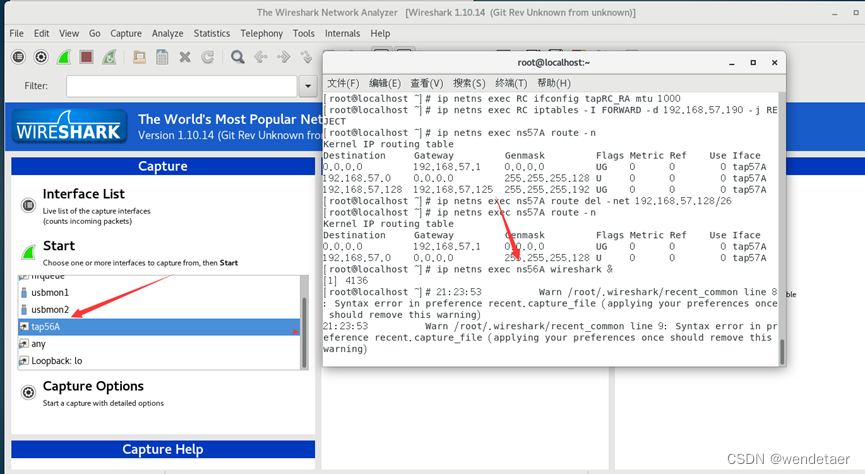

1.新开一个终端窗口，执行如下命令，在主机ns56A上后台启动Wireshark。

ip netns exec ns56A wireshark &

2.在Wireshark窗口中选择接口tap56A，启动抓包。

3.执行如下命令，在主机ns57A上后台启动Wireshark。

ip netns exec ns57A wireshark &

4.在Wireshark窗口中选择接口tap57A，启动抓包。

步骤7：在主机ns56A和ns57A上，使用nping工具发送UDP用户数据报到其他目的主机，利用步骤4中的配置，得到多种ICMP差错报告报文。

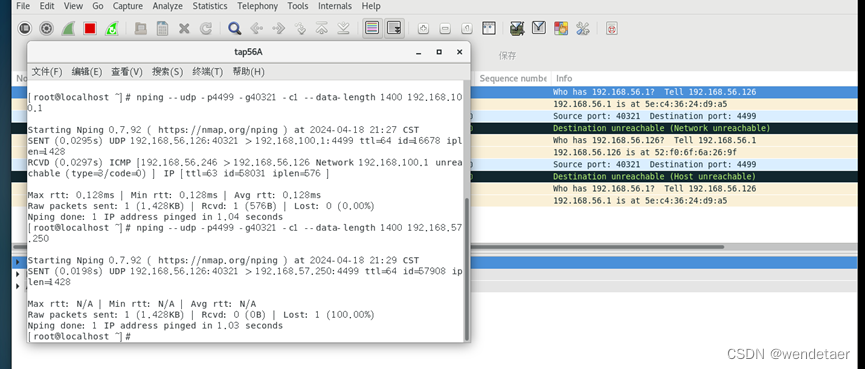

1.在主机ns56A的模拟终端中，执行如下命令，封装1400字节UDP数据，从主机ns56A发往目的IP地址为192.168.100.1的主机的4499端。

nping --udp -p4499 -g40321 -c1 --data-length 1400 192.168.100.1

注：主机192.168.100.1所属的网络前缀，在实验拓扑图中不存在。

2.在主机ns56A的模拟终端中，执行如下命令，封装1400字节UDP数据，从主机ns56A发往目的IP地址为192.168.57.250的主机的4499端口。

nping --udp -p4499 -g40321 -c1 --data-length 1400 192.168.57.250

注：主机192.168.57.250在实验拓扑图中不存在。

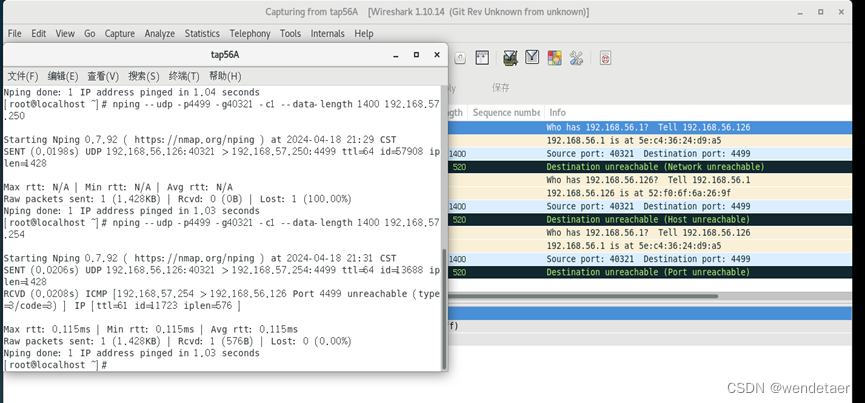

3.在主机ns56A的模拟终端中，执行如下命令，封装1400字节UDP数据，从主机ns56A发往目的IP地址为192.168.57.254（ns57C）的主机的4499端口。

nping --udp -p4499 -g40321 -c1 --data-length 1400 192.168.57.254

注：主机192.168.57.254中，UDP的4499端口未打开。

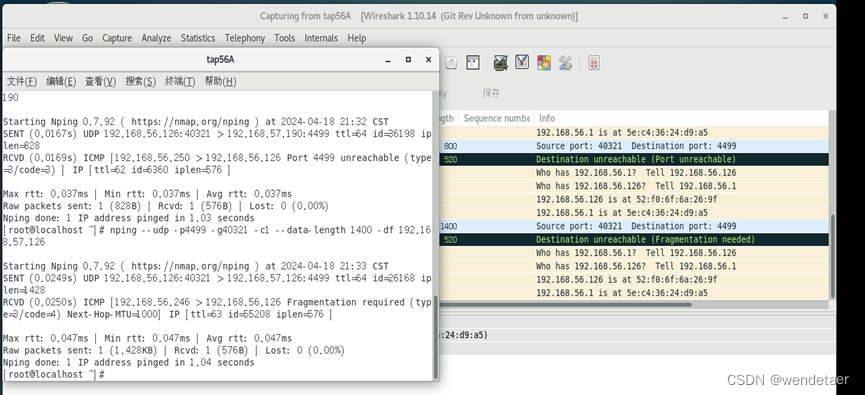

4.在主机ns56A的模拟终端中，执行如下命令，封装800字节UDP数据，从主机ns56A发往目的IP地址为192.168.57.190（ns57B）的主机的4499端口。

nping --udp -p4499 -g40321 -c1 --data-length 800 192.168.57.190

注：目的地址为192.16.57.190的IP数据报会被途径的路由器RC丢弃。包含800字节UDP数据的IP分组，经过RA向RC转发时，不会被RA分片。

5.在主机ns56A的模拟终端中，执行如下命令，封装1400字节UDP数据，并设置IP首部的不许分片位为1，从主机ns56A发往目的IP地址为192.168.57.126（ns57A）的主机的4499端口。

nping --udp -p4499 -g40321 -c1 --data-length 1400 -df 192.168.57.126

注：不许分片且超过1000字节的IP数据报，不能通过RA-RC链路。

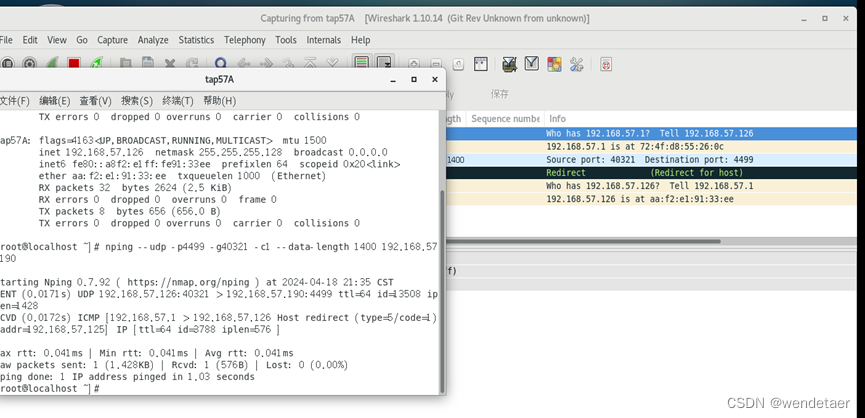

6.在主机ns57A的模拟终端中，执行如下命令，封装1400字节UDP数据，从主机ns57A发往目的IP地址为192.168.57.190（ns57B）的主机的4499端口。

nping --udp -p4499 -g40321 -c1 --data-length 1400 192.168.57.190

注：ns57A的默认路由不是到192.168.57.190去的最佳路由。

步骤8：在两个Wireshark窗口中停止抓包，保存抓包结果并分析截获的数据。分析ICMP差错报告报文的常见种类，理解这几种ICMP差错报告报文产生的条件。

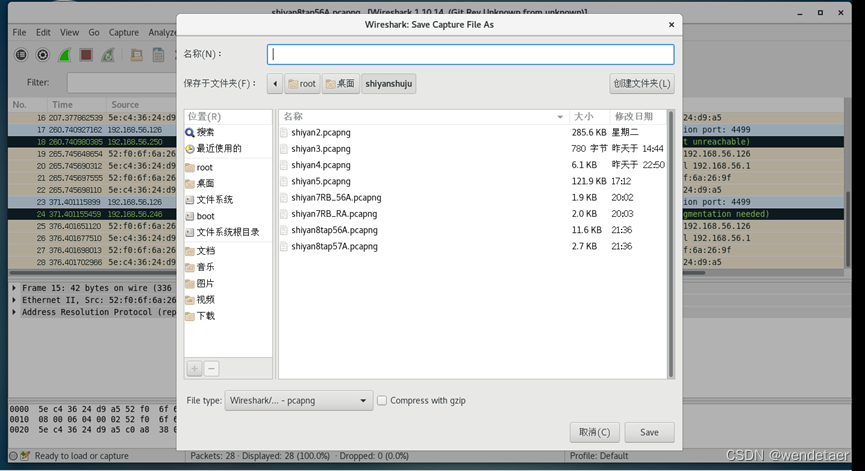

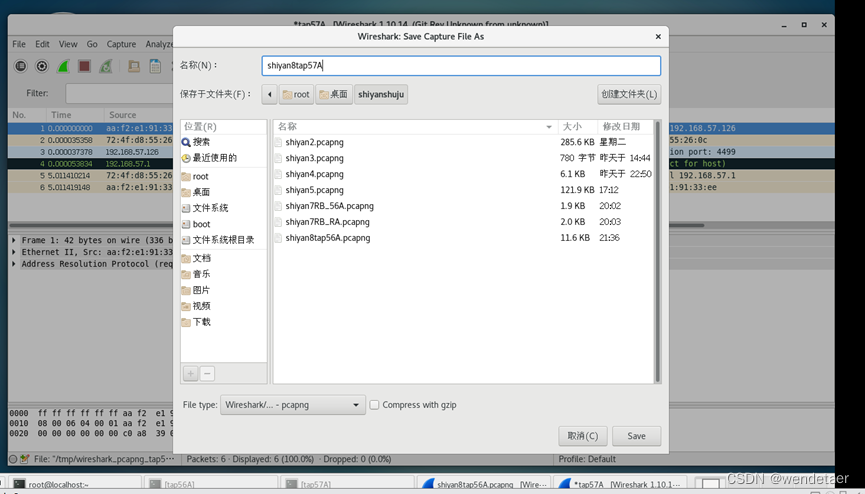

分别保存tap56A和tap57A的抓包结果，分析数据。

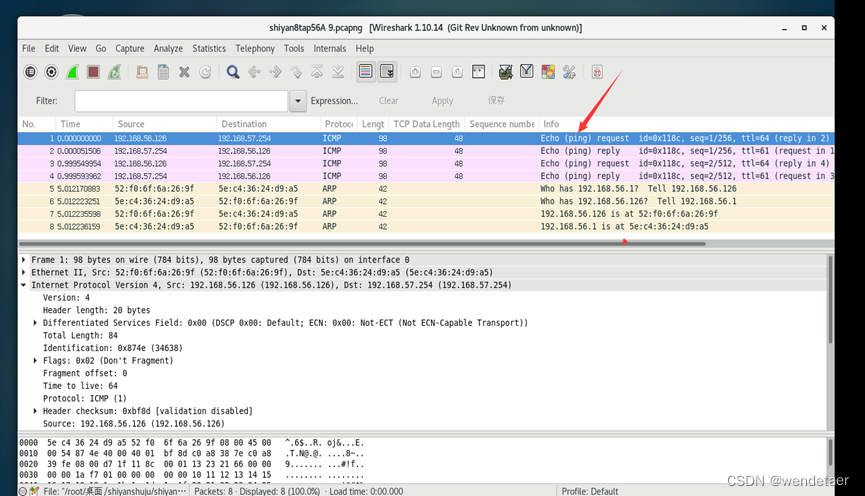

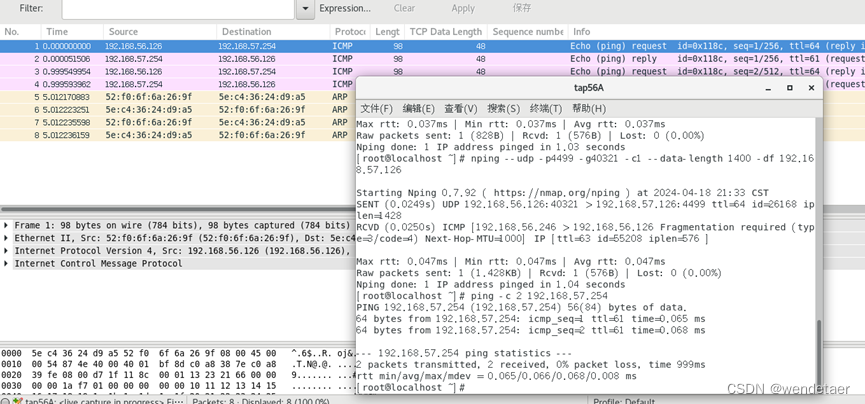

步骤9：在主机ns56A的接口tap56A重新启动抓包。在主机ns56A上，利用ping命令测试到主机ns57C的连通性，捕获并分析ICMP回显请求和回显应答报文。

1.在Wireshark窗口中选择接口tap56A，重新启动抓包。

2.在主机ns56A的模拟终端中，执行如下命令，发送两次ICMP回显请求，测试到主机n57C的连通性。

ping -c 2 192.168.57.254

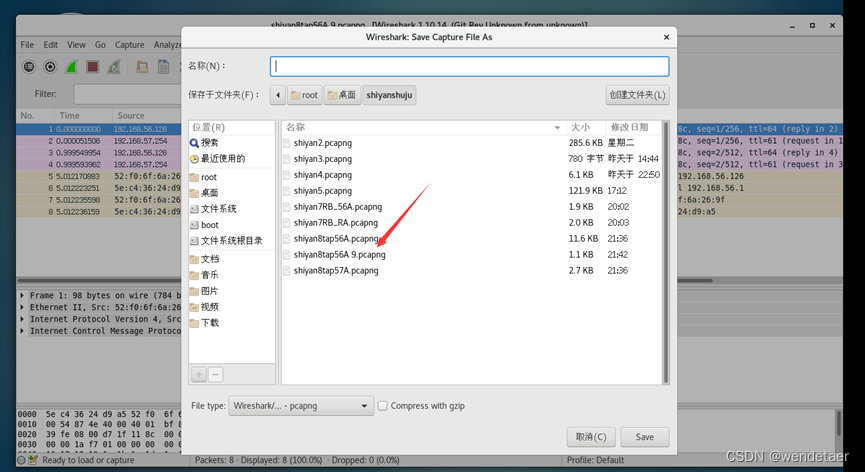

3.在Wireshark中停止抓包，保存抓包结果文件并分析抓包结果。

保存抓包结果，分析数据。

【问题与分析】

1.分析步骤7和步骤8保存的实验结果，截图并填写表8.1。

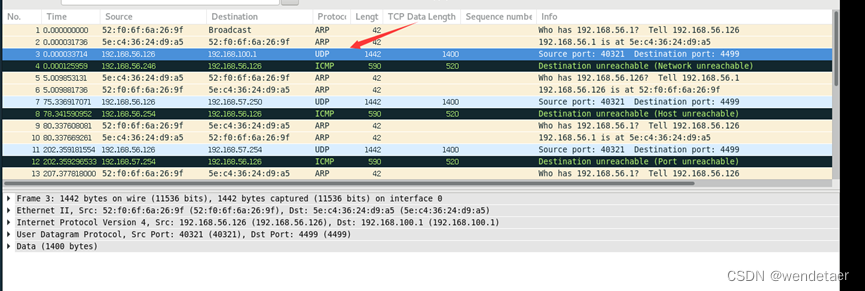

该数据报即为7.1发送的IP数据报。

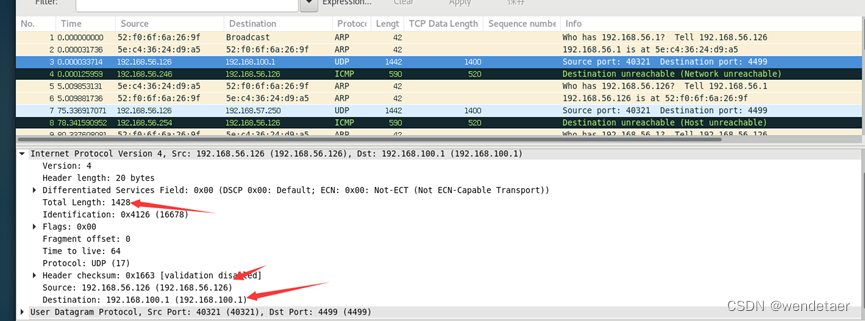

源IP，目的IP，总长度等按照数据填写即可。

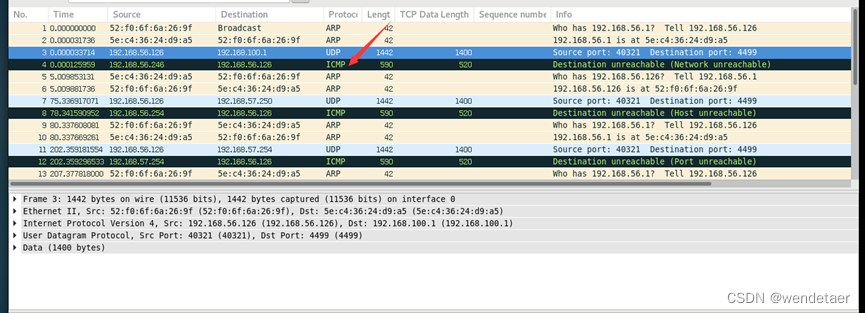

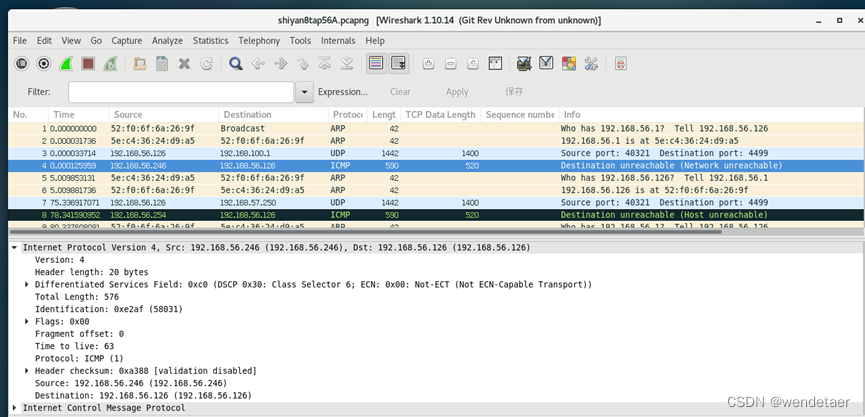

该数据即为7.1收到的ICMP差错报告报文。

按照图表数据填写即可，其他几个步骤同理。

表8.1 ICMP差错报告报文分析
步骤			字段	值
步骤7-(1)	发送的IP数据报	Wireshark分配的编号		3
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.100.1
			IP总长度	1428
	收到的ICMP差错报告报文	Wireshark分配的编号		4
		IP首部	源IP地址	192.168.56.246
			目的IP地址	192.168.56.126
			IP总长度	576
		ICMP首部	类型	3
			代码	0
		ICMP报文类型（文本描述）		Network unreachable
	产生该差错报告报文的原因分析	Destination unreachable  Network unreachable

步骤7-(2)	发送的IP数据报	Wireshark分配的编号		7
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.57.250
			IP总长度	1428
	收到的ICMP差错报告报文	Wireshark分配的编号		8
		IP首部	源IP地址	192.168.56.254
			目的IP地址	192.168.56.126
			IP总长度	576
		ICMP首部	类型	3
			代码	1
		ICMP报文类型（文本描述）		Host unreachable
	产生该差错报告报文的原因分析	Destination unreachable  Host unreachable
步骤7-(3)	发送的IP数据报	Wireshark分配的编号		11
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.57.254
			IP总长度	1428
	收到的ICMP差错报告报文	Wireshark分配的编号		12
		IP首部	源IP地址	192.168.57.254
			目的IP地址	192.168.56.126
			IP总长度	576
		ICMP首部	类型	3
			代码	3
		ICMP报文类型（文本描述）		Port unreachable
	产生该差错报告报文的原因分析	Destination unreachable  Port unreachable
步骤7-(4)	发送的IP数据报	Wireshark分配的编号		17
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.57.190
			IP总长度	828
	收到的ICMP差错报告报文	Wireshark分配的编号		18
		IP首部	源IP地址	192.168.56.250
			目的IP地址	192.168.56.126
			IP总长度	576
		ICMP首部	类型	3
			代码	3
		ICMP报文类型（文本描述）		Port unreachable
	产生该差错报告报文的原因分析	Destination unreachable  Port unreachable
步骤7-(5)	发送的IP数据报	Wireshark分配的编号		23
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.57.126
			IP总长度	1428

	收到的ICMP差错报告报文	Wireshark分配的编号		24
		IP首部	源IP地址	192.168.56.246
			目的IP地址	192.168.56.126
			IP总长度	576
		ICMP首部	类型	3
			代码	4
		ICMP报文类型（文本描述）		Fragmentation needed
	产生该差错报告报文的原因分析	Destination unreachable  Fragmentation needed
步骤7-(6)	发送的IP数据报	Wireshark分配的编号		3
		IP首部	源IP地址	192.168.57.126
			目的IP地址	192.168.57.190
			IP总长度	1428
	收到的ICMP差错报告报文	Wireshark分配的编号		4
		IP首部	源IP地址	192.168.57.1
			目的IP地址	192.168.57.126
			IP总长度	576
		ICMP首部	类型	5
			代码	1
		ICMP报文类型（文本描述）		Redirect for host
	产生该差错报告报文的原因分析	Redirect   Redirect for host

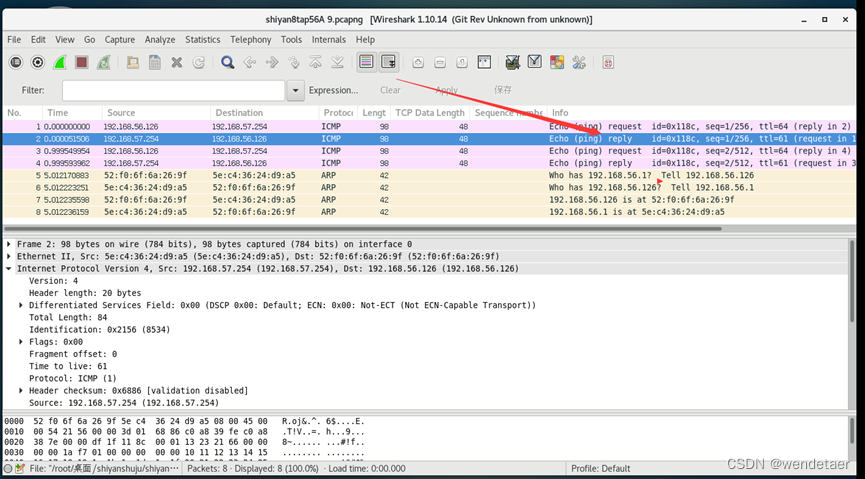

2.分析步骤9保存的实验结果，截图并填写表8.2。

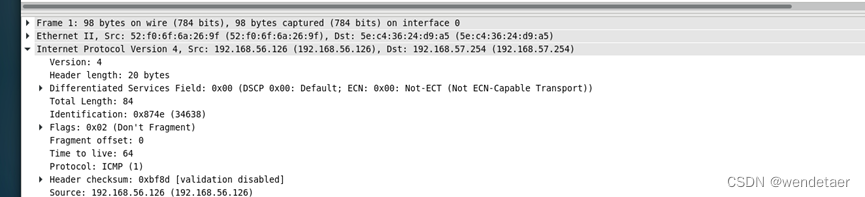

该报文为第一个发送的ICMP报文，按照数据填写即可。

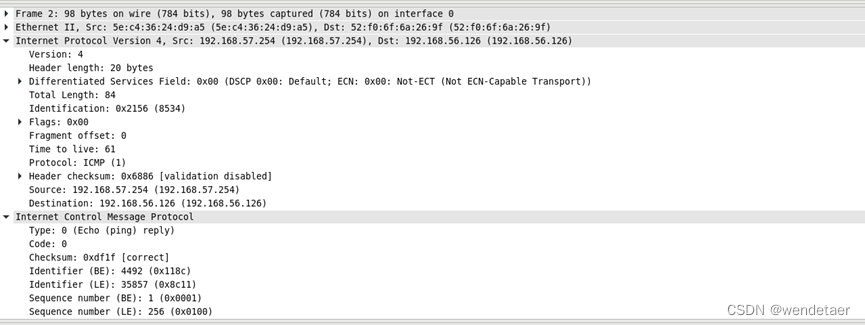

该报文为第一个收到的ICMP报文。

按照图中数据填写即可。

第二次发送与接收的报文同理。

表8.2 ICMP信息报文分析
步骤			字段	值
步骤9-(2) 第1次	发送的 ICMP报文	Wireshark分配的编号		1
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.57.254
			IP总长度	84
			TTL	64
		ICMP首部	类型	8
			代码	0
			标识符(BE)	4492
			序列号(BE)	1
	收到的 ICMP报文	Wireshark分配的编号		2
		IP首部	源IP地址	192.168.57.254
			目的IP地址	192.168.56.126
			IP总长度	84
			TTL	61
		ICMP首部	类型	0
			代码	0
			标识符(BE)	4492
			序列号(BE)	1
步骤9-(2) 第2次	发送的 ICMP报文	Wireshark分配的编号		3
		IP首部	源IP地址	192.168.56.126
			目的IP地址	192.168.57.254
			IP总长度	84
			TTL	64
		ICMP首部	类型	8
			代码	0
			标识符(BE)	4492
			序列号(BE)	2
	收到的 ICMP报文	Wireshark分配的编号		4
		IP首部	源IP地址	192.168.57.254
			目的IP地址	192.168.56.126
			IP总长度	84
			TTL	61
		ICMP首部	类型	0
			代码	0
			标识符(BE)	4492
			序列号(BE)	2
标识符和序列号的作用		标识符用于将一系列相关的ICMP报文进行分组。当主机或路由器发送多个ICMP请求报文时，可以使用相同的标识符来标记它们属于同一组请求。在接收端可以根据标识符将相应的响应与对应的请求关联起来 序列号用于标识ICMP报文在一组相关报文中的顺序。当发送多个ICMP请求报文时，可以为每个报文分配一个递增的序列号。在接收端可以根据序列号确定报文的顺序，以便正确地处理和响应这些报文。

注：表中BE代表大端字节序。
