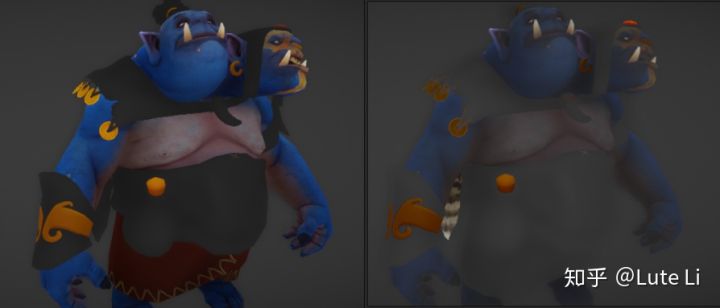

制作demo时有没有遇到过，急需大量角色资源，但又无从下手的烦恼？ www.dota2.com/workshop/requirements V社早已公开Dota2的模型，模型骨骼贴图一应俱全，可以直接用他的资源来进行demo制作。左边是unity内渲染，右边是dota2展示界面看似一切美好，下载模型贴图，扔到unity，网上找个DotaShader，贴图一贴，转为人形骨骼，就可以随意套动作库。

然而这个想法，让我经历了一周的噩梦。

先总结下我这一周的感想：

他给的贴图问题很大，需要睁大眼睛看清楚
国内对dota2渲染写的文章，就没一个是对的。
官方没有发shader，需要从网上犄角旮旯处拼凑
Dota2用魔改BlinnPhong模拟PBR效果，有点吃力不讨好

下面开始正文

|1.Dota2贴图问题

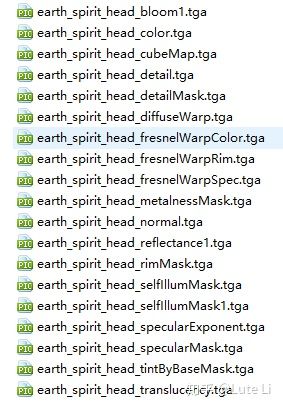

先看一下原始贴图资源一个材质球有接近20张贴图。平均一个角色3个材质球，多的时候有6个。

首先检查一下贴图，你会发现一堆问题

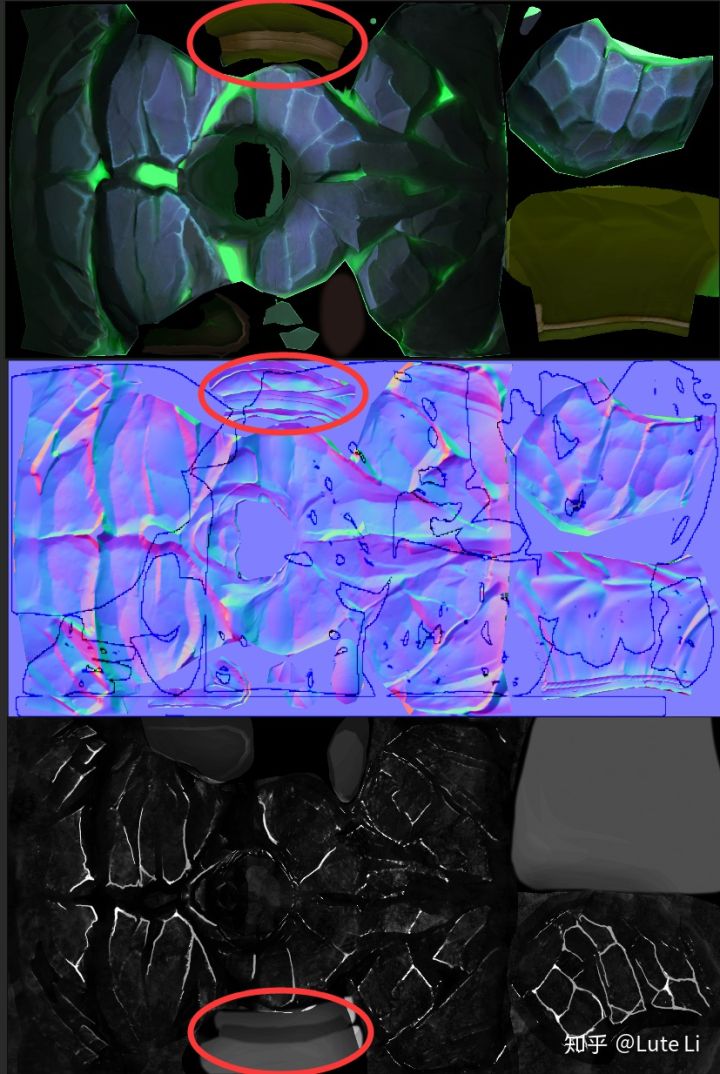

法线上有某个uv的水印(大概是2u，但是模型内没有2u)
某些贴图uv是反过来的(红圈处)，而且不是每个角色都这样
你以为这就完了？下了多个角色后会发现，有些法线是DX有些是OpenGL。贴图上有乱七八糟的信息？uv有问题？不同人物的贴图命名规范还不一样？

怕不是valve派实习生用截帧工具抓出来的资源，真有你的啊G胖

|2.国内网站上关于Dota2渲染文章的错误

官方提供的文档只有一个 http://wiki.polycount.com/w/images/8/85/Dota2ShaderMaskGuide.pdf 后来修改了一版 https://support.steampowered.com/kb/3081-QUXN-6209/dota-2-workshop-item-shader-masks 很多人写的文章只包含四五张图片，对几张不理解的mask和warp图绝口不提。更有甚者能毫无根据得脑补一套算法，也是厉害。关键最终渲染不好看。我在了解到网上没有现成shader后，揭开了SubstancePainter 和 Marmoset Toolbag的Dota2Shader。兴致冲冲，以为找到了光明。结果看了两宿后才知道，他们只是为自家软件做的，很多参数上来就power个256次，而且还缺很多贴图。所以我根据以往经验来推断Dota2Shader。

|3.我来拼凑shader

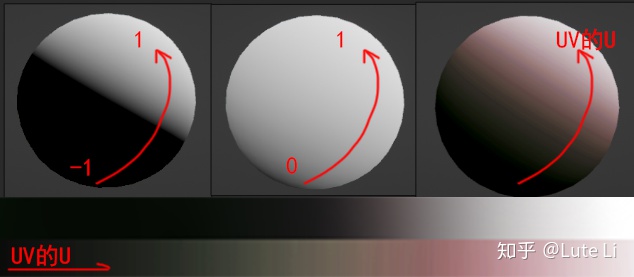

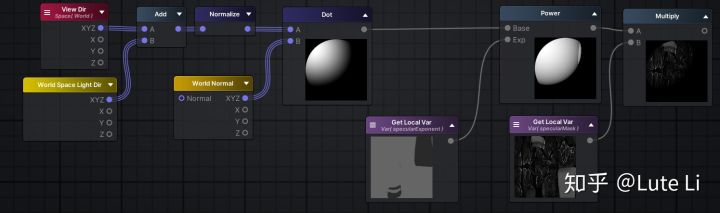

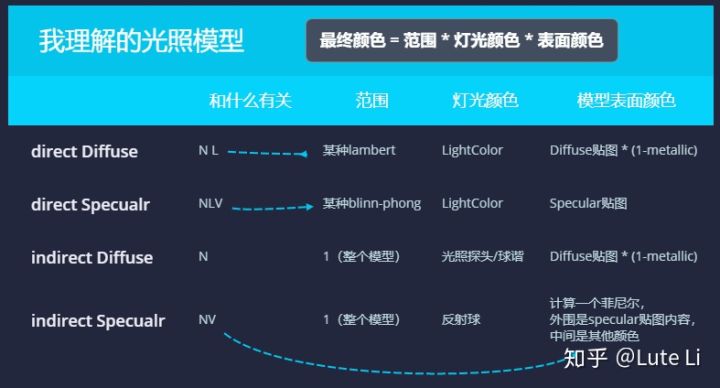

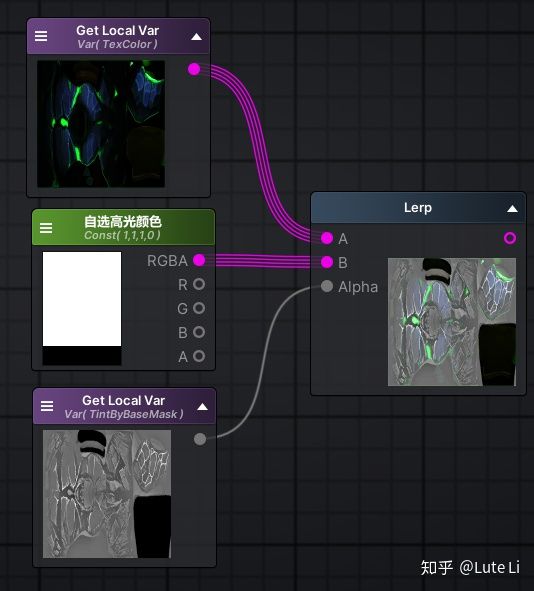

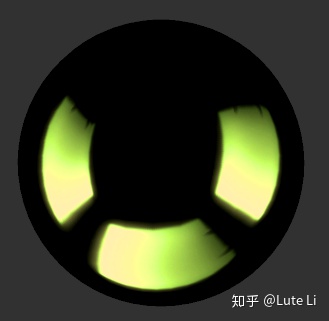

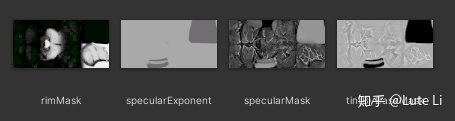

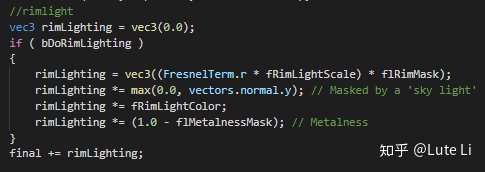

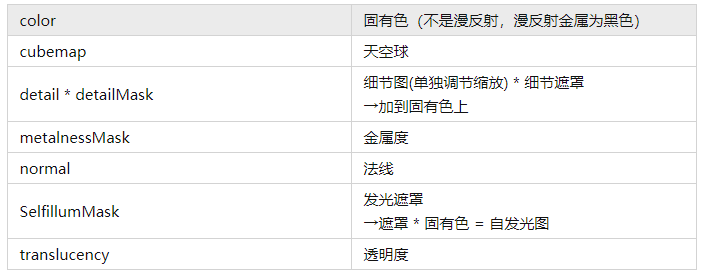

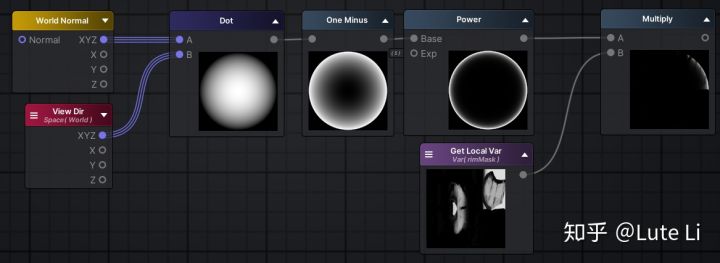

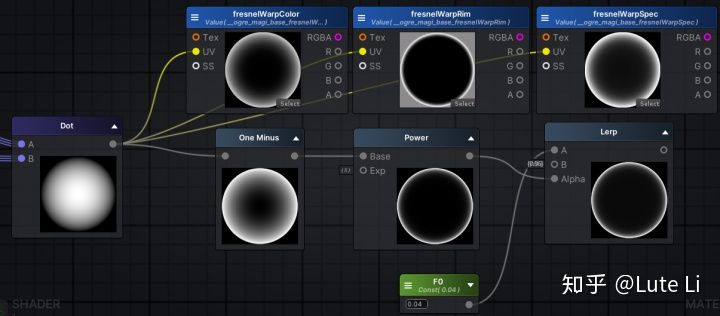

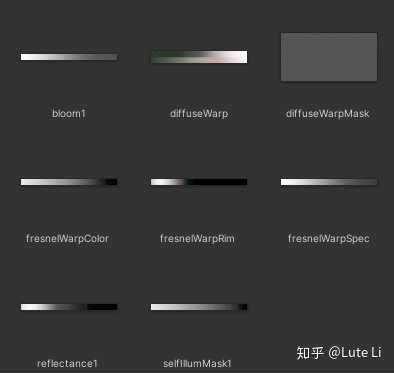

先把熟悉的贴图拿出来然后把Warp和条状贴图拿出来，这些贴图之后再说剩下四个分别是 RimMask，specularExponent ，specularMask，tintByBaseMask 从名字可以看出来，他们分别和菲涅尔，高光形状，高光颜色有关。Mask是乘上去，Exponent是指数(power的幂) 菲涅尔 RimMask BlinnPhong^Exponent SpecularMask Lerp(固有色,自选高光颜色,Tint)，相当于在制造pbr的specular贴图。 specular贴图在standard里用的是Lerp(0.04, 固有色, 金属度)，有兴趣的可以试一试，长的差不多。不过这个颜色可以自己调。左边是金属度转的，右边是tint转的好，大部分素材都集齐，回头看一下我印象里光照模型。直射光 / 环境光的漫反射 / 镜面反射一共四项。先看directDiffuse也就是直射光漫反射他用到了halfLambert + DiffuseWarp，具体效果如上图用这个方法可以实现一点点假3s效果其次，他使用DiffuseWarpMask当作UV的V，用于在一个材质球内使用多种颜色的DiffuseWarp 注意DiffuseWarp要改为sRGB和UVClamp 看蓝胖皮肤侧面偏紫，土猫更是有红绿两层颜色。 indirectDiffuse就当一个颜色，加上去解决。最麻烦的是两个specular 我在游戏内一直想找光滑度特别高，能反射旁边环境的材质，也就是反射球indirect specular 在unity内，长这样然后我对比了下游戏内，没有发现任何一个角色有反射球内容。Dota2最接近黑色光滑金属的龙骑，也没有反射球内容。而且打开角色资源内的CubeMap会发现，他只有周边和底部有亮色。于是我推断，dota内是不是没有传统的direct specular和indirect specular，而是一个魔改的DOTASpecular! 依靠这个想法，我在substance的dota2中寻找线索菲涅尔法线朝上的面自选颜色，这不就是indirect specular吗。 moba游戏内，必然存在朝上的面对着天空，朝下的面对着地面。妙啊，靠rim来模拟环境光 cubemap不用在反射球，我猜测是加到directSpecular的灯光颜色内，让高光颜色更加丰富一些。整理一下，dota光照模型其中有一段max(Fresnel(外黑内白)，DiffuseWarpMask)，我的理解是让主光的高光在模型边缘处减少，避免高亮的边缘出现，是一个很主观的参数剩下的几张warp fresnelWarpColor，fresnelWarpRim，fresnelWarpSpec这三张必然和NdotV有关颜色很像PBR常用到的F0公式。OneMinus，Pow5 和带F0的Fresnel，分别对应三张贴图，大概吧。 bloom和selfIllumMask1，我猜测和后处理bloom有关。reflectance实在没猜出和什么有关。

|4.我的感想

本来想白嫖dota2模型制作demo，结果折腾这么久的幺蛾子。真想快速使用，套standard材质，把固有色法线金属度光滑度自发光一贴，啥事没有。既然都自定义渲染，就不要太纠结具体过程(说的就是我)，只要制作软件和游戏内达成一致就好，画面好坏的最后还是得看美术。 Dota2作为一个2013年的游戏，为了兼容当年低端电脑，使用了很多trick技术。放在现在看，贴图分辨率/模型面数/渲染技术，比手机游戏标准还低，但是画面表现还算不错。这让我不禁感慨科技发展。
