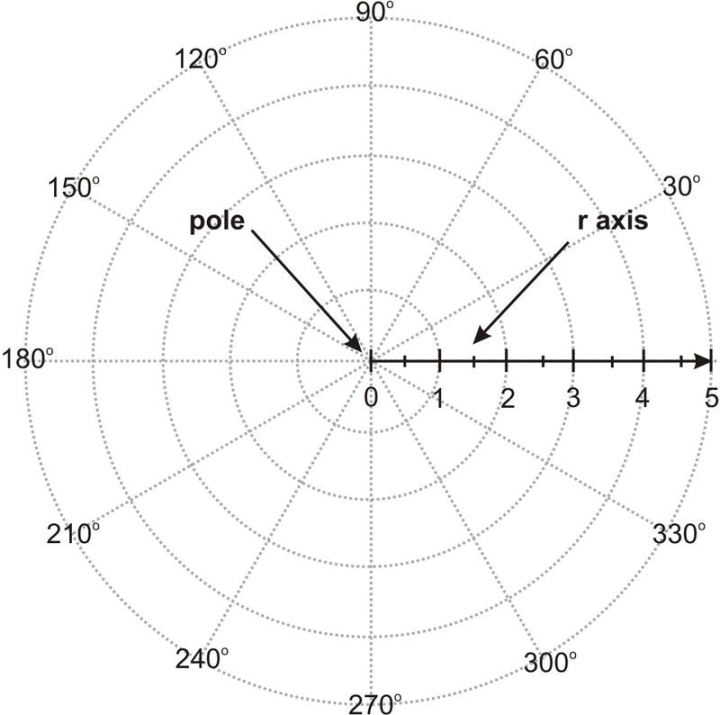

##1.原理 与2D笛卡尔坐标系通过原点与两个穿过原点的轴来确立坐标系类似，2D极坐标系也有一个原点，称为极点，极点定义了坐标空间的“中心”。不同的是极坐标空间只有一个轴，通常称之为极轴，极轴常被用来描述为经过极点的射线。 在笛卡尔坐标系中，通常使用两个有符号距离x和y来描述一个二维点，而极坐标系中通过距离r与角度θ来描述一个坐标点，通常用(r, θ)表示。
定位极坐标点(r, θ)需要两个步骤：
1.从极点开始，朝向极轴方向，并旋转角度θ，θ的正值通常被定义为沿逆时针旋转，反之负值就沿顺时针旋转。
2.通过步骤1确定的角度，从极点向前移动r个单位的距离，即可得到极坐标点(r, θ)。 总结上述步骤为：r定义了该点到极点的距离，θ定义了从极点开始的点的方向。
注：由于θ是一个角度值(计算机运算时需把角度转弧度),涉及到角度运算，必然有无数个可以重合的角度，比如180°与540°等类似角度都代表着相同方向，这里我们不做过多讨论，这只是不同角度的相同方向表达。有些书籍会对极坐标的坐标点进行规范化，如规定r需要大于0，角度限定范围为-180°~180°，r=0时θ对应也为0等，在shader开发中，规范化坐标不做必要求取。

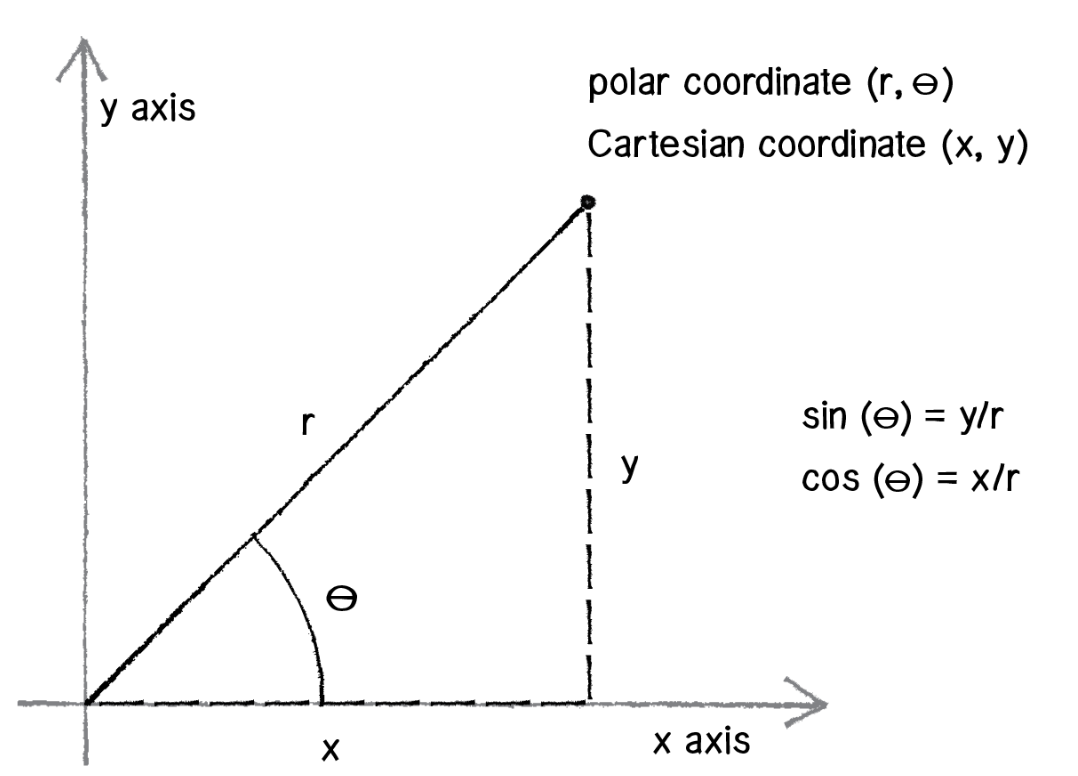

2D笛卡尔坐标与极坐标间的相互转换：
上图已经能完整表达笛卡尔坐标与极坐标的相互转换，将极坐标(r, θ)变换为相应的笛卡尔坐标，几乎可以立即得出正弦和余弦与笛卡尔坐标的关系。
x
=
r
*
cos
(
θ
)
;
y
=
r
*
sin
(
θ
)
;
如果已知笛卡尔坐标(x, y)要转为极坐标(r, θ)的方式也很简单：
// 通过毕达哥拉斯定理求取r
r
=
sqrt
(
x²
+
y²
)
r已经能够正确求取了，剩下的工作就是求取θ，可通过下面的方式求取：
y
/
x
=
rsin
(
θ
)
/
rcos
(
θ
)
;
y
/
x
=
sin
(
θ
)
/
cos
(
θ
)
;
y
/
x
=
tan
(
θ
)
;
θ
=
arctan
(
y
/
x
)
;
表面上看θ已经能顺利求取了，但是这种方式存在两个问题：
1.当x为0时，算式未定义；
2.由于y与x为有符号值，容易受不同象限y与x的正负影响，求取的θ的结果为[-π/2, π/2]。
实际上上述结果的求取等效于glsl中atan函数的定义，
type atan (type y_over_x);
为了解决上述遇到的问题，glsl api为我们提供了另一个函数:
type atan (type y, type x);
通过传递相应的y与x值，即可得到[-π, π]的范围值，还可避免除0的问题，这是我们需要的。
atan(type y, type x) 的实现思路大体如下(注：这里以角度为例，实际开发以弧度为准)：
当x
=
0
，y
=
0
时， 结果为
0
°；
当x
=
0
,
y
>
0
时， 结果为
90
°；
当x
=
0
，y
<
0
时， 结果为
-
90
°；
当x
>
0
,
结果为
arctan
(
y
/
x
)
;
当x
<
0
,
y
>=
0
,
结果为
arctan
(
y
/
x
)
+
180
°
当x
<
0
,
y
<
0
,
结果为
arctan
(
y
/
x
)
-
180
°
##2.实验
通过Shadertoy编写如下代码：
#
define
PI 3.1415926
void
mainImage
(
out
vec4
fragColor
,
in
vec2
fragCoord
)
{
// Normalized pixel coordinates (from 0 to 1)
vec2
uv
=
fragCoord
/
iResolution
.
xy
;
// 将坐标中心从左下角移至中心
uv
-=
0.5
;
// atan(uv.y, uv.x)求取范围为-π~π，加上π的范围为0~2π
fragColor
=
vec4
(
atan
(
uv
.
y
,
uv
.
x
)
+
PI
)
;
}

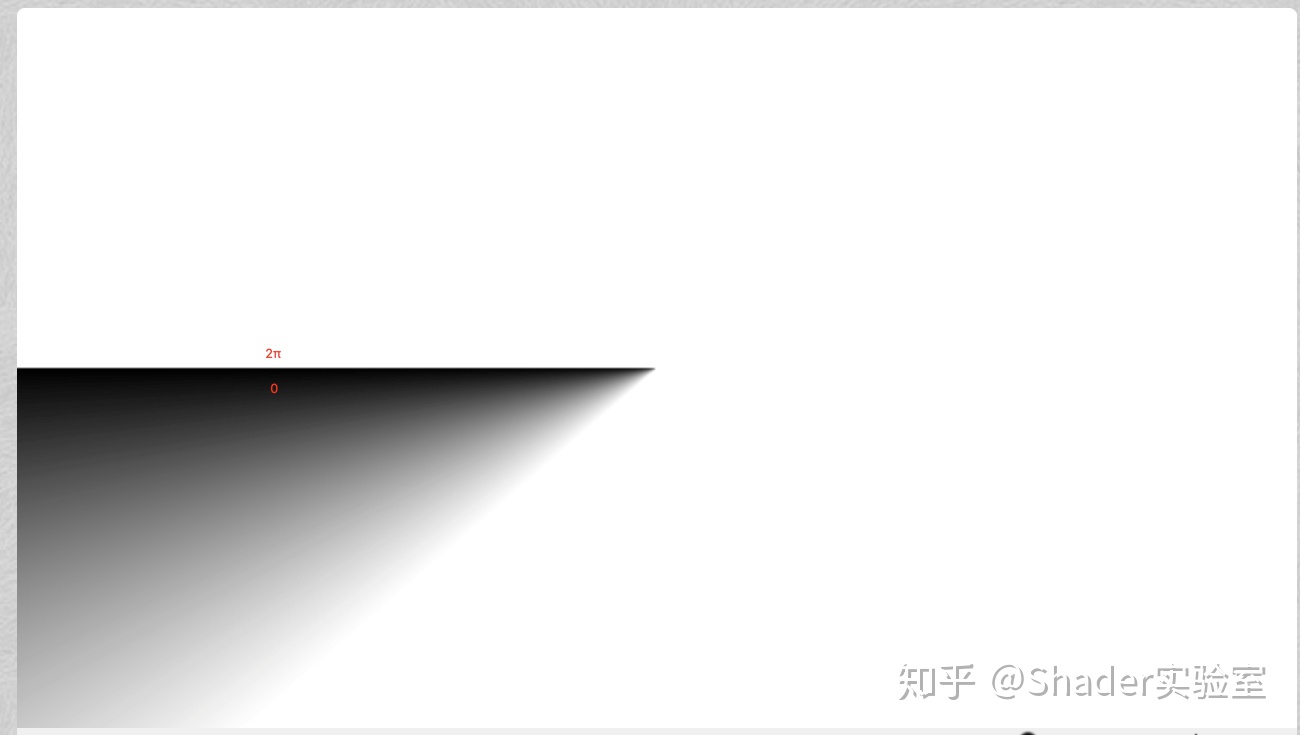

2.图像输出如下：
3.上述效果只考虑了把笛卡尔坐标(x, y)转为θ的过程，现在把极轴r的距离考虑进来，做个简单花瓣效果，代码如下：
#
define
PI 3.1415926
void
mainImage
(
out
vec4
fragColor
,
in
vec2
fragCoord
)
{
// Normalized pixel coordinates (from 0 to 1)
vec2
uv
=
fragCoord
/
iResolution
.
xy
;
// 坐标转为-1 ~ 1,坐标原点为中心位置
uv
=
(
uv
-
0.5
)
*
2
.
;
// atan求取的θ值作为正弦的弧度值，求取的结果作为极轴的距离
// 此时atan的结果为-π ~ π
float
r
=
sin
(
atan
(
uv
.
y
,
uv
.
x
)
)
;
// 通过(uv.x, uv.y)的长度与极轴的距离做对比
float
v
=
smoothstep
(
r
,
r
+
0.01
,
length
(
uv
)
)
;
// Output to screen
fragColor
=
vec4
(
v
)
;
}

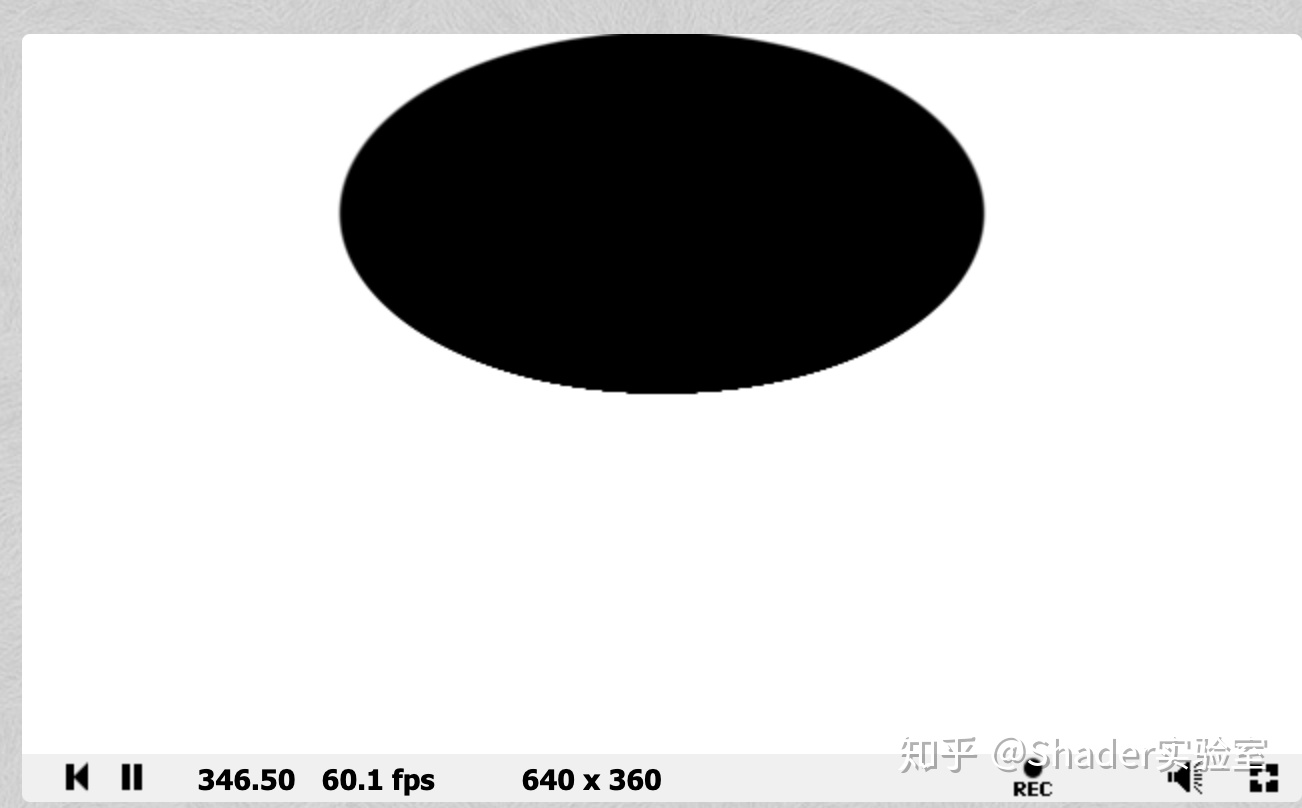

4.图像结果如下：

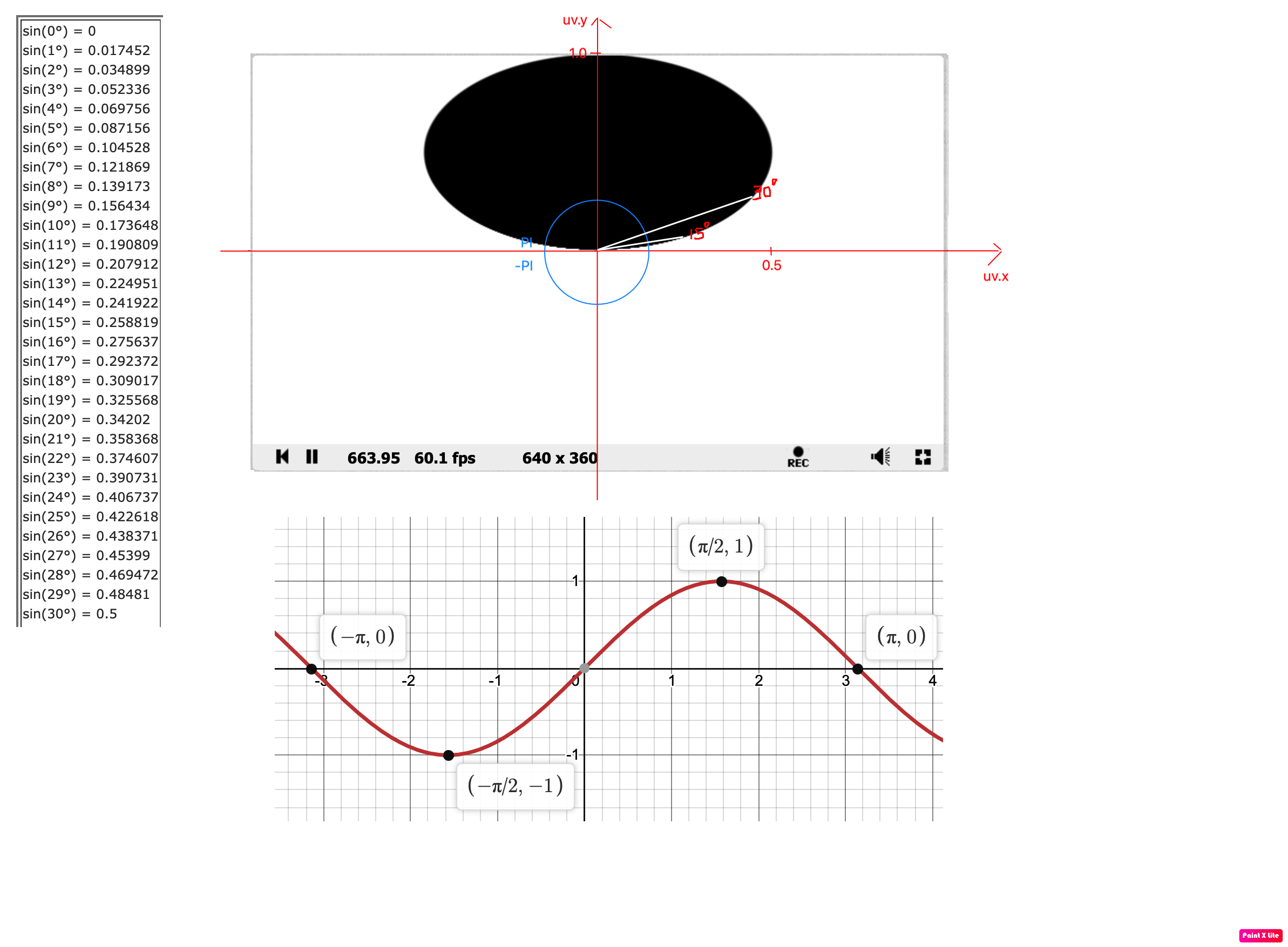

相信很多伙伴不太理解图像会什么会这么形成，这里我做了下图进行分析：
图像只形成于上半部的原因是因为atan的结果范围为[-π，π]，当atan结果小于0时，正弦的最终结果都为负值，但是length(uv)的结果为非负值，所以屏幕下半部分没有图像输出，上半部分的图像可结合正弦值的表与正弦图像，很容易进行相应映射。
5.分析原理后，可适当修改代码，即可得到简单的花瓣形效果：
#
define
PI 3.1415926
void
mainImage
(
out
vec4
fragColor
,
in
vec2
fragCoord
)
{
// Normalized pixel coordinates (from 0 to 1)
vec2
uv
=
fragCoord
/
iResolution
.
xy
;
// 坐标转为-1 ~ 1,坐标原点为中心位置
uv
=
(
uv
-
0.5
)
*
2
.
;
// atan求取的θ值作为正弦的弧度值，求取的结果作为极轴的距离
// 原本atan的结果为-π ~ π
// 这里乘上6，那么此时范围就为-6π~6π
float
r
=
sin
(
atan
(
uv
.
y
,
uv
.
x
)
*
6
.
)
;
// 通过(uv.x, uv.y)的长度与极轴的距离做对比
float
v
=
smoothstep
(
r
,
r
+
0.01
,
length
(
uv
)
)
;
// Output to screen
fragColor
=
vec4
(
v
)
;
}

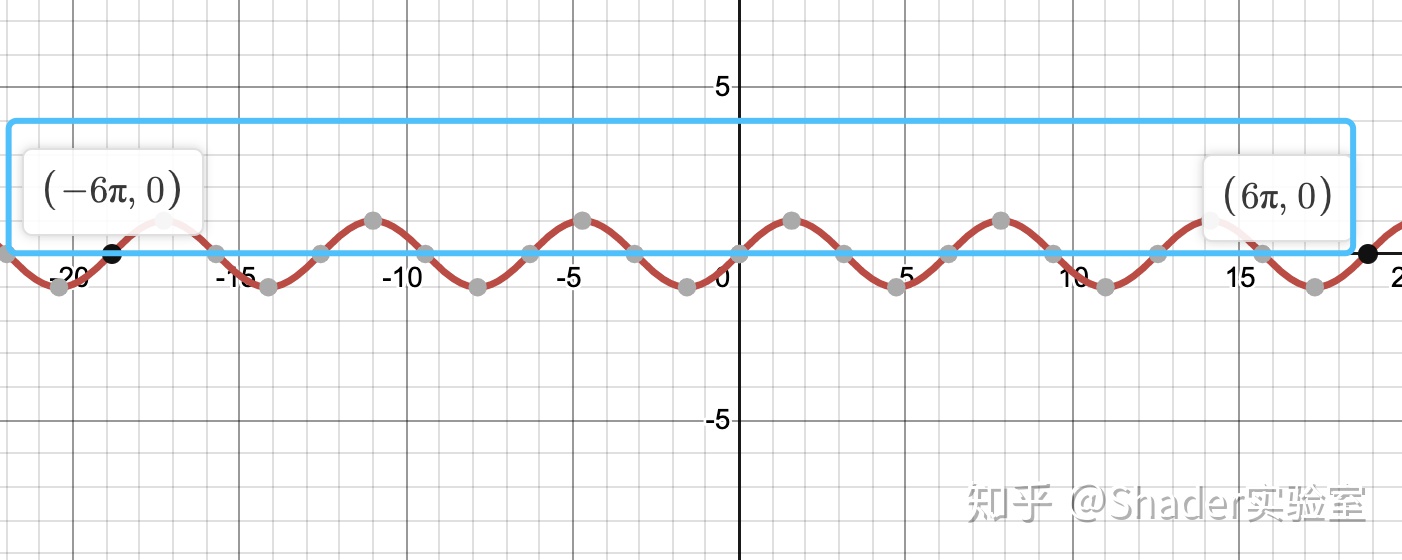

结合正弦函数：

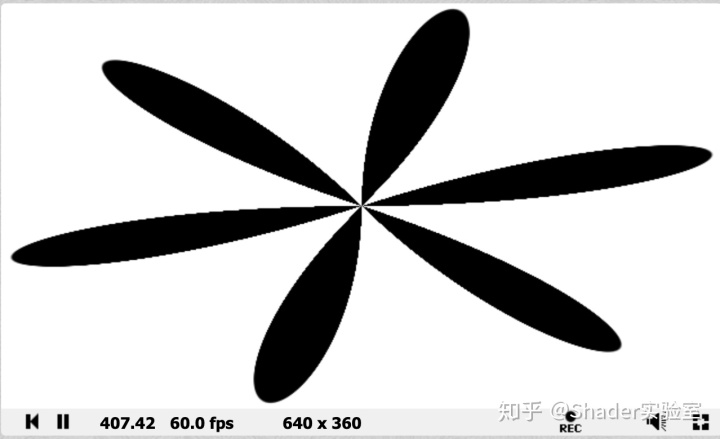

此时大于0的”驼峰“共6个，那花瓣数量必然为6：
实验就到这里了，欢迎关注知乎”Shader实验室“。
