USB-001 USB转JTAG/I2C/SPI/232/422/485转接板

    UD USB-001支持USB转XILINX/AMD JTAG、USB转I2C、USB转SPI、USB转TTL232、USB转RS232、USB转RS485、USB转RS422接口，尺寸为27.5mm*35.3mm，方便单独使用或放入机箱中使用。

特点：
1、支持USB转JTAG、I2C、SPI、RS485、RS422、TTL232、RS232，GPIO一个全搞定，外出携带方便；
2、采用TYPE-C接口，使用方便，不再找不到线；
3、FPGA JTAG为1.2V~5.5V电压自适应（带245驱动），支持xilinx全系列、vivado各版本，下载速度快；带复位按键；
4、I2C支持1.8V、3.3V、外部提供1.8~3.3V任意值的电平选择，速率100k、400k可选;
5、SPI固定为3.3V电平，速率最大12M，多种模式可选；
6、RS485、RS422默认安装了120欧电阻,速率最大12Msps；
7、TTL232支持1.8V、3.3V、外部提供1.8~5V任意值的电平选择（带245驱动），速率最大12Mbps；
8、RS232速率最大1Mbps；
9、GPIO支持8路，3.3V、5V、外部提供1.8~5V任意电平可选择（带245驱动）；
10、预留4颗螺钉安装孔，满足机箱中、机箱壁放置的应用；
11、有LED灯，方便观察状态；
12、所有器件使用-40~85度器件，高低温试验时可以直接放温箱内部；
13、可选购三防配置，满足高低温、冲击振动、霉菌盐雾试验要求；
13、提供上位机QT界面软件，方便用户调试。

1. 使用说明

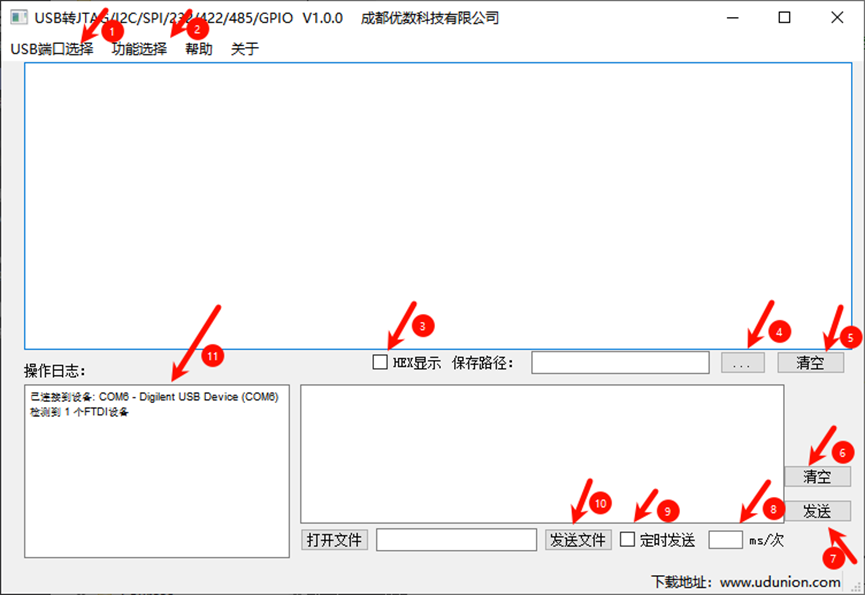

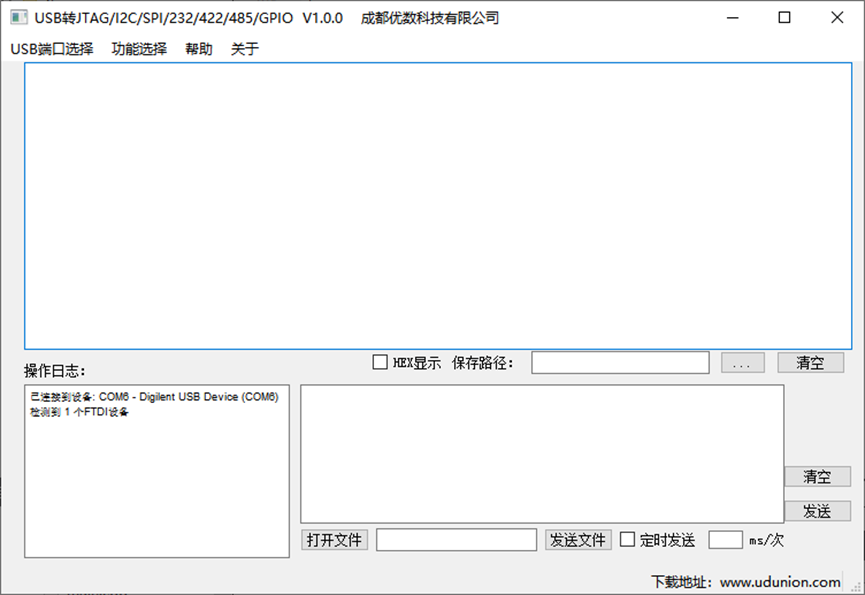

   1. 软件界面图

1. 1. 软件说明

USB001软件基于FT232HQ芯片开发，可实现USB转TTL232、RS232、RS422、RS485、SPI、IIC、GPIO、JTAG功能。

1. 1. 串口使用说明

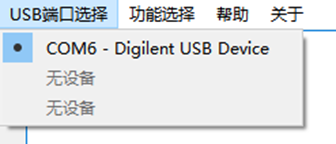

1. 1. 1. USB端口选择

在此选项下可选择连接的设备。比如此时只有一个设备连接至COM6，点击COM6这个选项将使用连接到COM6这个端口的设备。

1. 1. 1. 功能选项

在选项可选择使用的功能，如RS232.

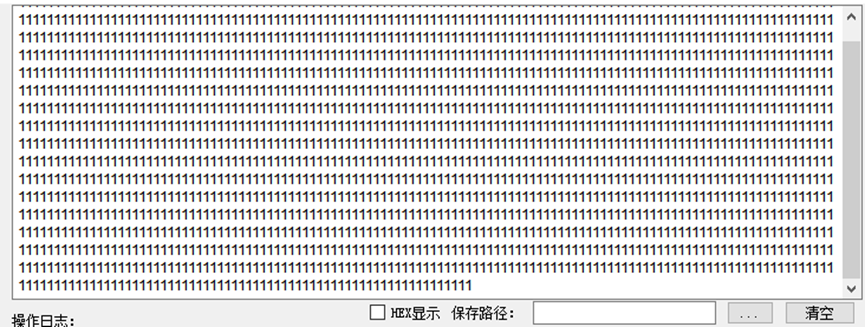

1. 1. 1. HEX显示

勾选HEX显示，接收的数据将以16进制显示。

1. 1. 1. 选择保存路径

点击此按键选择将接收的数据保存到指定的路径。当选择路径后按键会变为“停止”，点击停止后将停止数据写入到文件。

1. 1. 1. 接收清空

点击清空后，接收数据的显示框将清空。

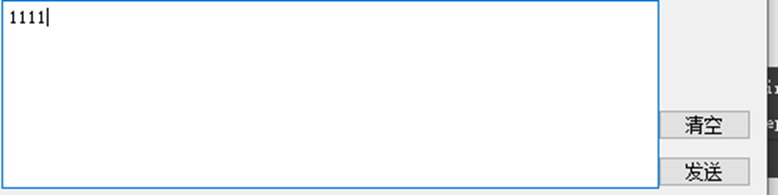

1. 1. 1. 发送清空

点击清空，发送数据文本框将被清空。

1. 1. 1. 发送

点击发送会将发送数据文本框的数据发送出去。

1. 1. 1. 定时发送间隔

选择定时发送后，将以此时间每秒将发送数据文本框的数据发送出去。

1. 1. 1. 定时发送

勾选此选项后，点击发送按键将发送数据文本框的数据以每隔100ms发送一次。

1. 1. 1. 发送文件&打开文件

点你打开文件选择文件，点击发送文件将会把选中的文件发送出去。

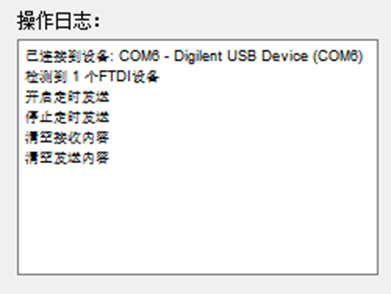

1. 1. 1. 操作日志

在此文本框将显示软件运行及操作记录。

在USB001板子上先选择所使用的功能，如RS232。先将板子接上主机，再打开USB001软件。

1. 1. 使用说明

将以RS232使用说明举例，TTL232、SPI等操作同理。

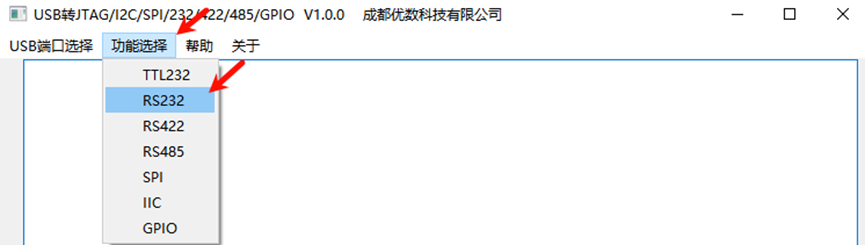

在功能选择菜单选择RS232功能并配置参数

此时RS232配置完成，串口功能就可使用了。
