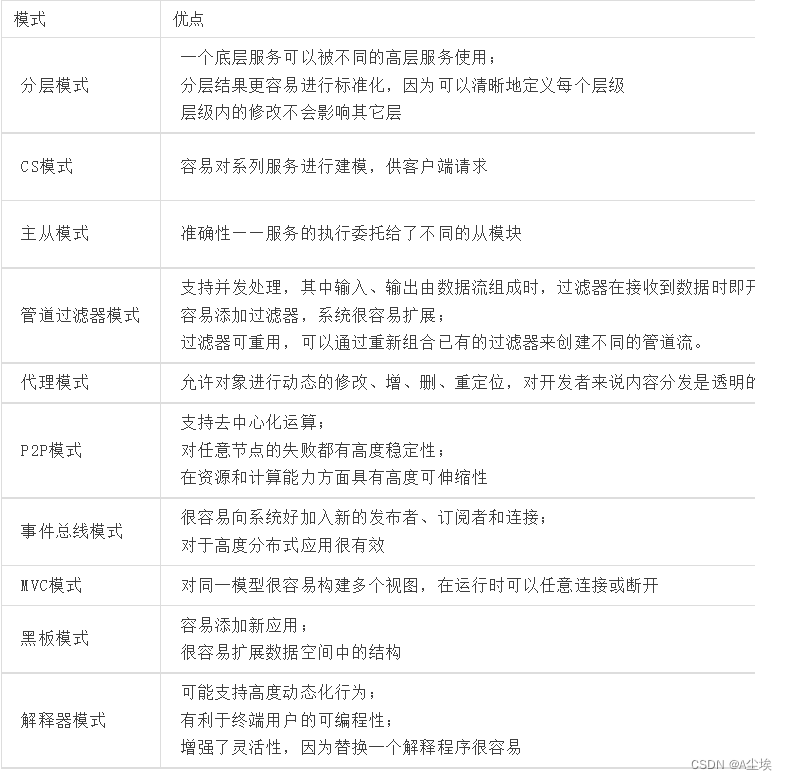

架构模式对比

在这里插入图片描述

分层模式

一般信息系统中最常见的4层划分如下：

Presentation layer 表示层（也就是UI层）
Application layer 应用层（也就是服务层）
Business logic layer 业务逻辑层（也就是领域层）
Data access layer 数据访问层（也就是数据持久层）

应用：一般桌面应用程序，电子商务WEB应用程序

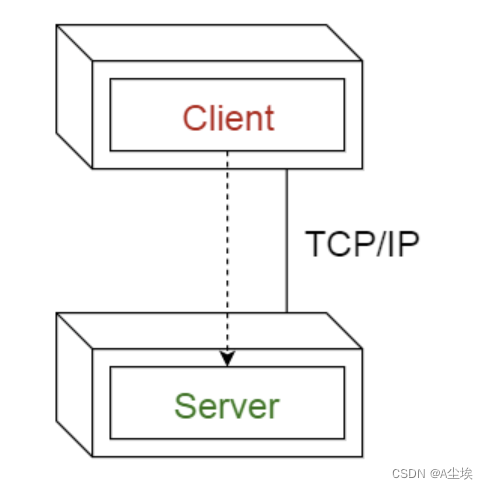

CS客户端-服务器模式

客户端向服务器发起请求，服务器向这些客户端提供相关服务，之后，服务器继续侦听客户端的请求

应用：电子邮件、文件共享、银行业务
在这里插入图片描述

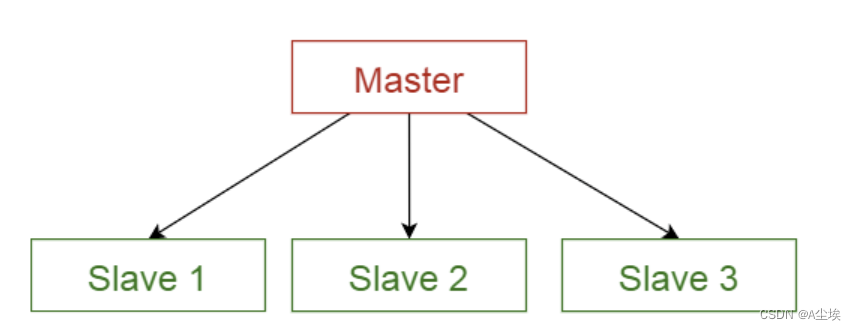

主从模式

主模块在相同的从模块之间分配工作，并根据从模块返回的结构来计算最终的结果
在这里插入图片描述

应用：在数据库复制中，主数据库被视作权威数据源，而从数据库与其保持同步
连接到计算机系统总线上的外围设备（主驱动器和从驱动器）

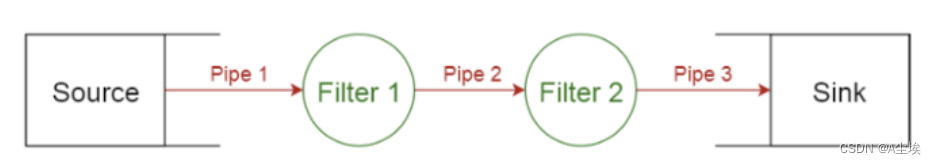

管道过滤模式

构建产生和处理数据流的系统。每个处理步骤都包含在一个过滤器组件中，要处理的数据通过管道传递。这些管道可用于缓冲或者同步
在这里插入图片描述

应用：
编译器，依次使用不同的过滤器执行词法分析、解析、语法分析和代码生成
生物信息学中的工作流程

Broker模式

使用解耦的组件构建分布式系统，这些组件可以通过远程服务调用实现交互。代理组件负责协调组件之间的通信
服务器将它们的功能（服务和特征等）发布到代理，客户端向代理请求服务，然后代理根据其注册表将客户端请求转发给合适的服务
在这里插入图片描述

应用：
消息代理软件，如 Apache ActiveMQ, Apache Kafka, RabbitMQ 和 JBoss Messaging.

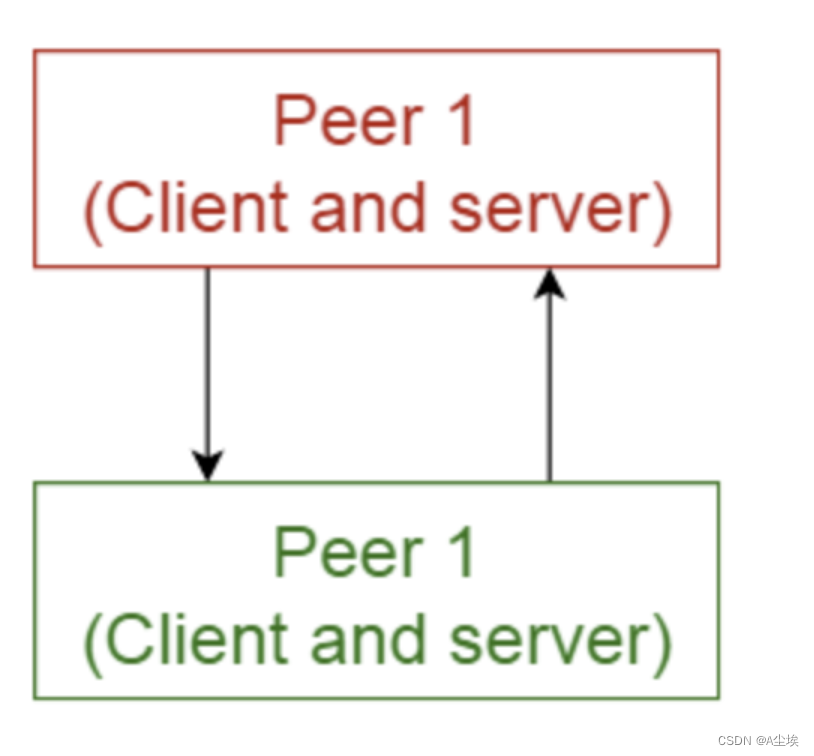

P2P模式

每个独立的组件被称为对等点（或对等端，peer）。对等端既可以充当客户端（向其它对等端请求服务），又可以充当服务器（向其它对等方提供服务）
同一个对等端可能既是客户端，又是服务器，并且可以动态改变其角色
在这里插入图片描述
应用：
文件共享网络，如Gnutella 和 G2
多媒体协议，如P2PTV 和 PDTP
基于加密货币的产品，如比特币和区块链

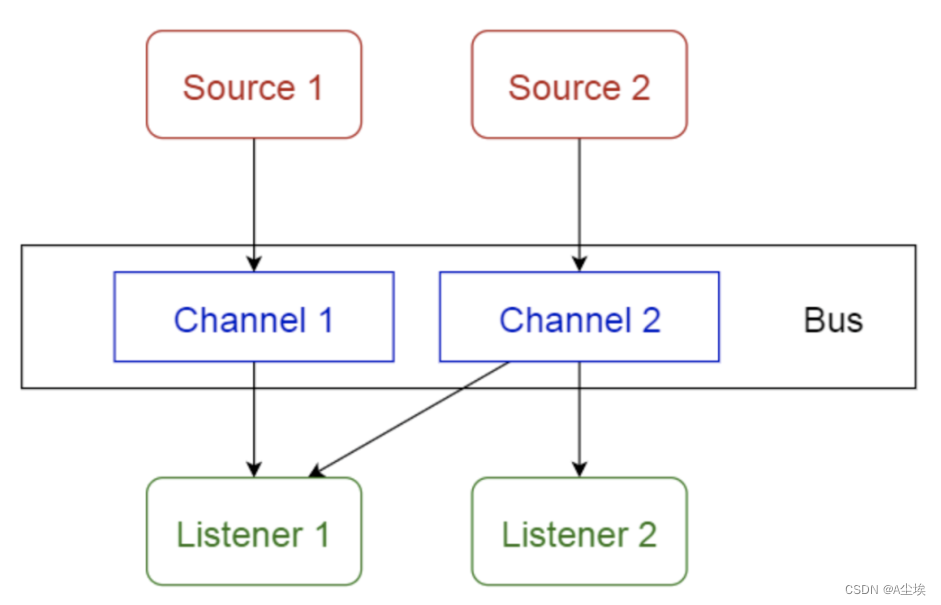

事物总线模式

该模式主要处理组件，有4个重要的组件：事件源、事件侦听器、通道和事件总线。事件源将消息发送到事件总线上的特定通道，侦听器会订阅特定的频道。当消息发送到频道中后，订阅该频道的侦听器会收到该消息的通知
在这里插入图片描述
应用：
安卓开发
通知服务

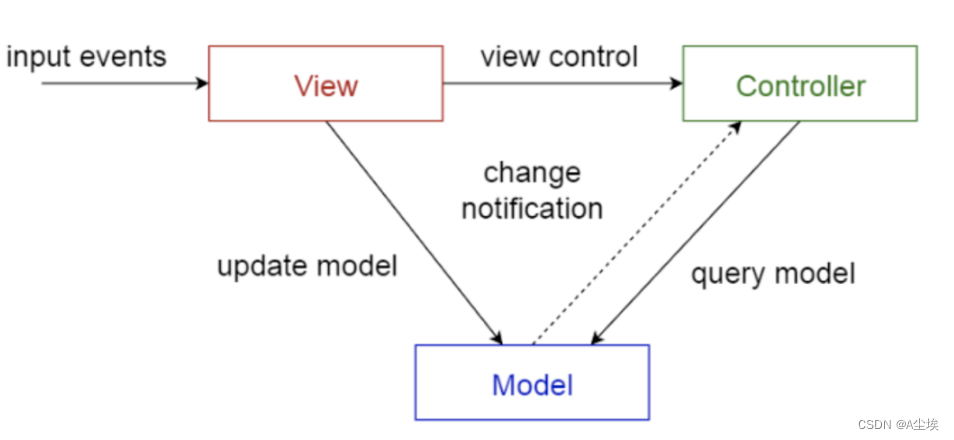

MVC模式

该模式将交互式应用分为三个部分，为了将数据的内部表示与用户输入和向用户展示的形式分离开来，这样可以解耦组件，同时也可以进行高效的代码重用

模型——包含核心功能和数据
视图——向用户显示信息（可以定义多个视图）
控制器——处理用户的输入
在这里插入图片描述

应用：
主流编程语言的互联网应用架构
网络框架，如Django 和 Rails

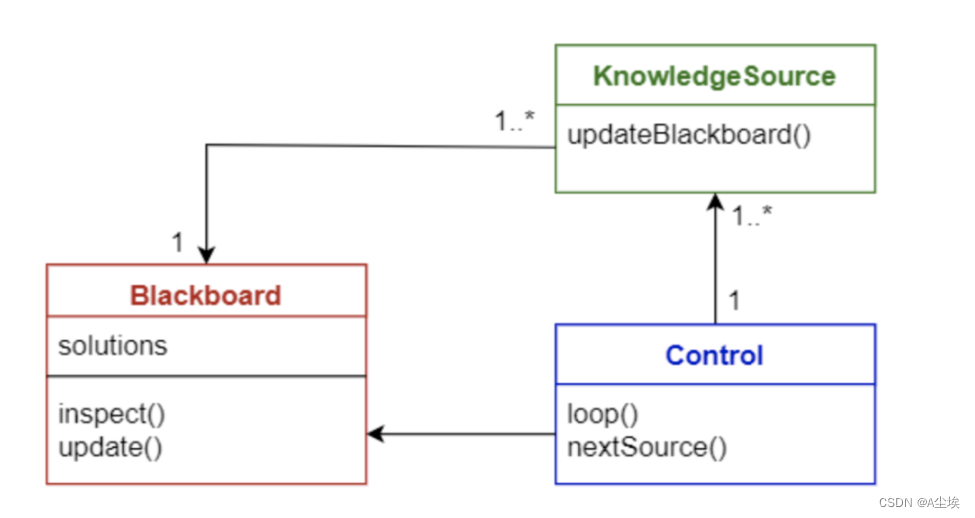

黑板模式

此模式对于尚无确定性解决方案的问题很有用，黑板模式由三部分组成：
所有组件都可以访问黑板，组件可能会产生要添加到黑板中的新数据对象，组件在黑板上寻找特定类型的数据，并且可以通过与现有知识源进行模式匹配来找到这些数据。

黑板—— 一个结构化的全局内存，包含解决方案领域的对象
知识源——具有自身含义的专业模块
控制组件——选择、配置和执行模块

在这里插入图片描述
应用：
语音识别
车辆识别与跟踪
蛋白质结构鉴定
声呐信号解释

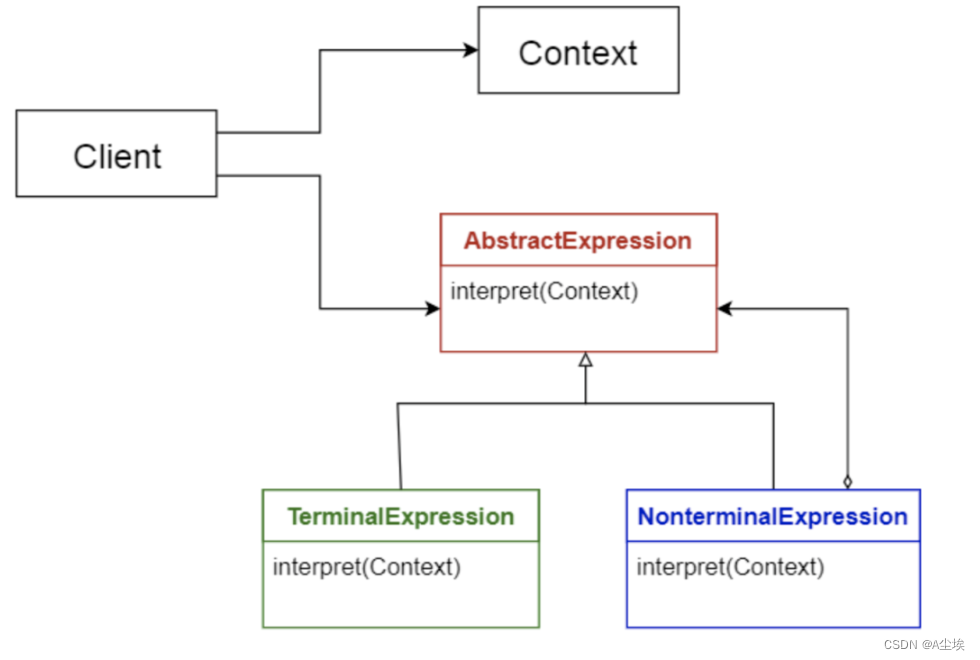

解释器模式

此模式通常用于设计组件来解释使用专用语言写出的程序，它主要指定如何估算程序行，即以特定语言编写的语句或表达式
在这里插入图片描述
应用
数据库查询语言，如SQL
用于描述通信协议的语言

====================================================================

单体架构

前端(Web/手机端)+中间业务逻辑层+数据库层

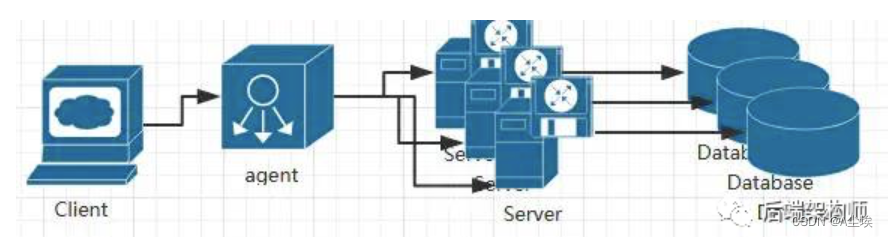

分布式应用

是单体架构的并发扩展，将一个大的系统划分为多个业务模块，业务模块分别部署在不同的服务器上，各个业务模块之间通过接口进行数据交互。数据库也大量采用分布式数据库，如redis、ES、solor等。
通过LVS/Nginx代理应用，将用户请求均衡的负载到不同的服务器上。
在这里插入图片描述

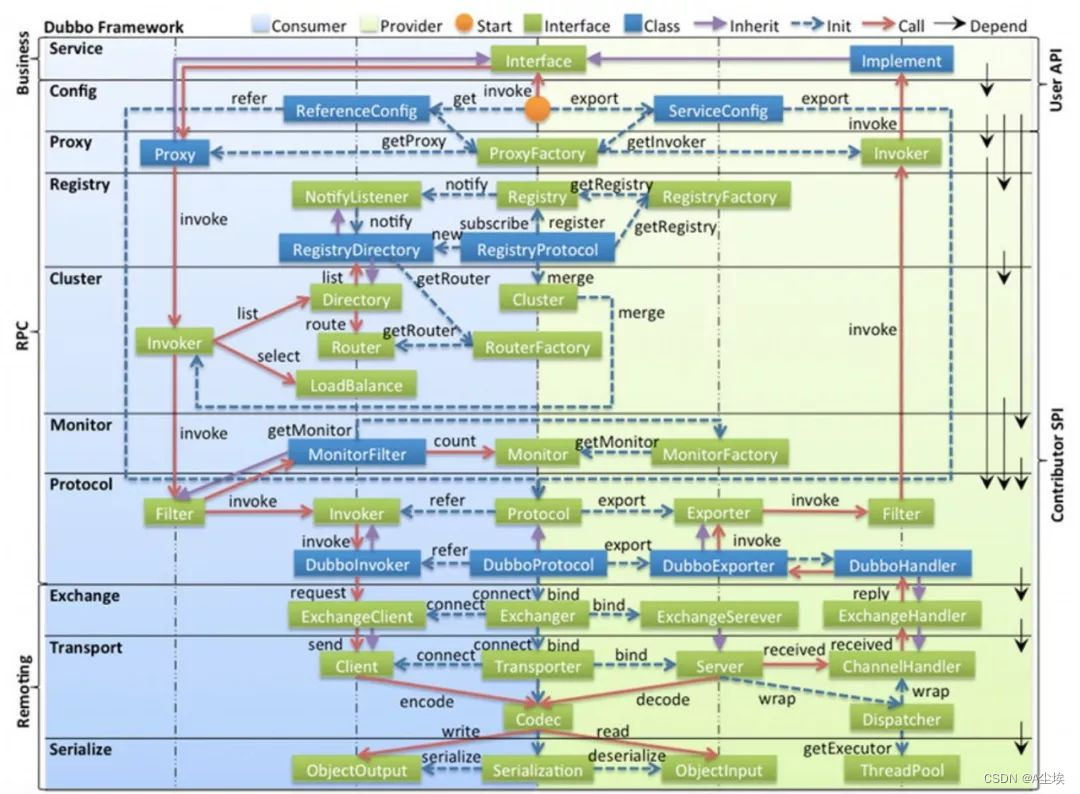

微服务架构

在这里插入图片描述

Serverless架构

云计算战场：Serverless架构
在这里插入图片描述

架构图

场景视图、逻辑视图、物理视图、处理流程视图和开发视图

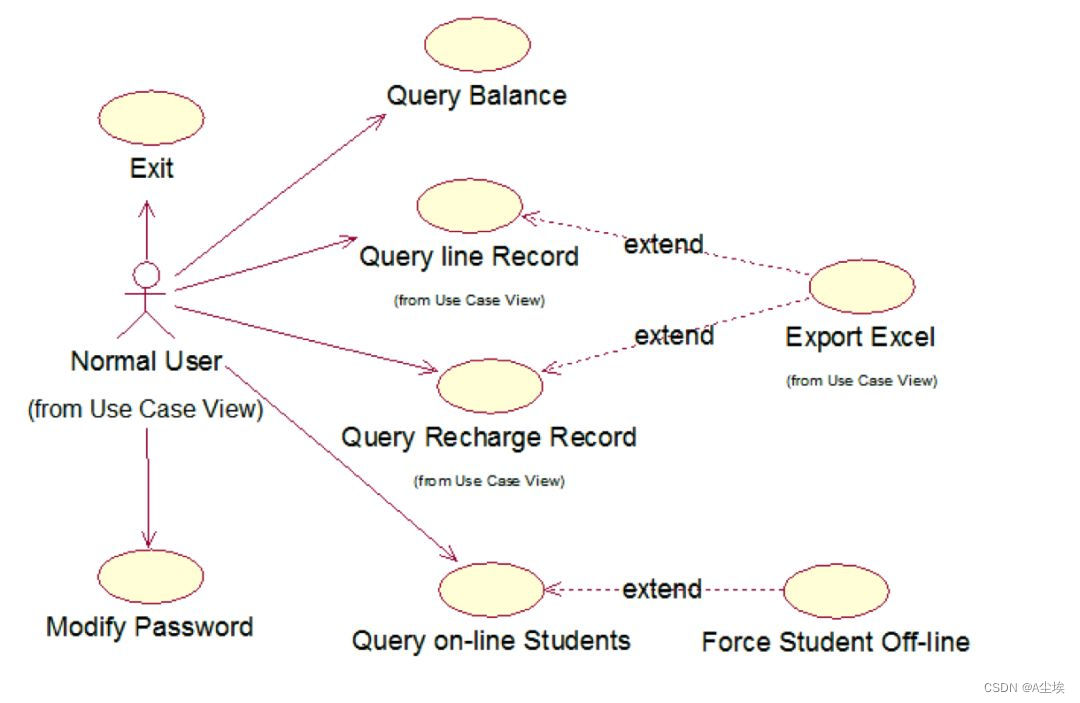

场景视图

用于描述系统的参与者与功能用例间的关系，反映系统的最终需求和交互设计，通常由用例图表示

在这里插入图片描述

逻辑视图

用于描述系统软件功能拆解后的组件关系，组件约束和边界，反映系统整体组成与系统如何构建的过程,通常由UML的组件图和类图来表示

在这里插入图片描述

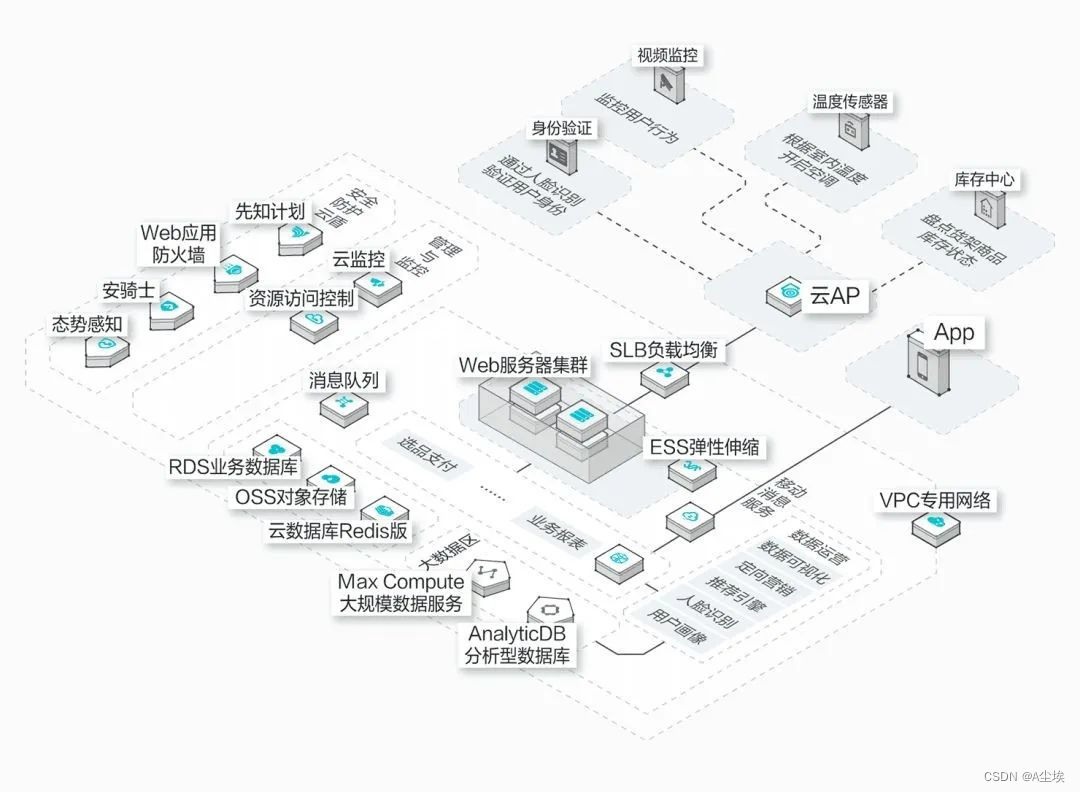

物理视图

描述系统软件到物理硬件的映射关系，反映出系统的组件是如何部署到一组可计算机器节点上，用于指导软件系统的部署实施过程
在这里插入图片描述

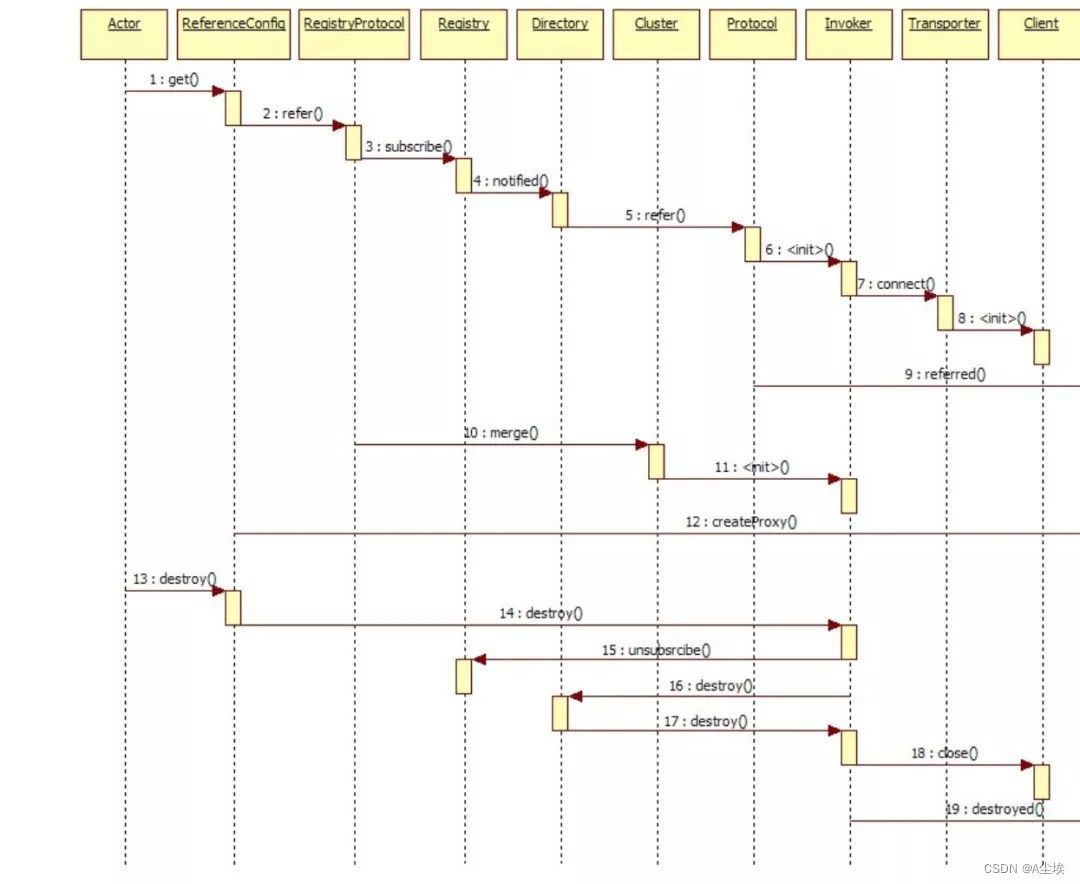

处理流程视图

用于描述系统软件组件之间的通信时序，数据的输入输出，反映系统的功能流程与数据流程,通常由时序图和流程图表示
在这里插入图片描述

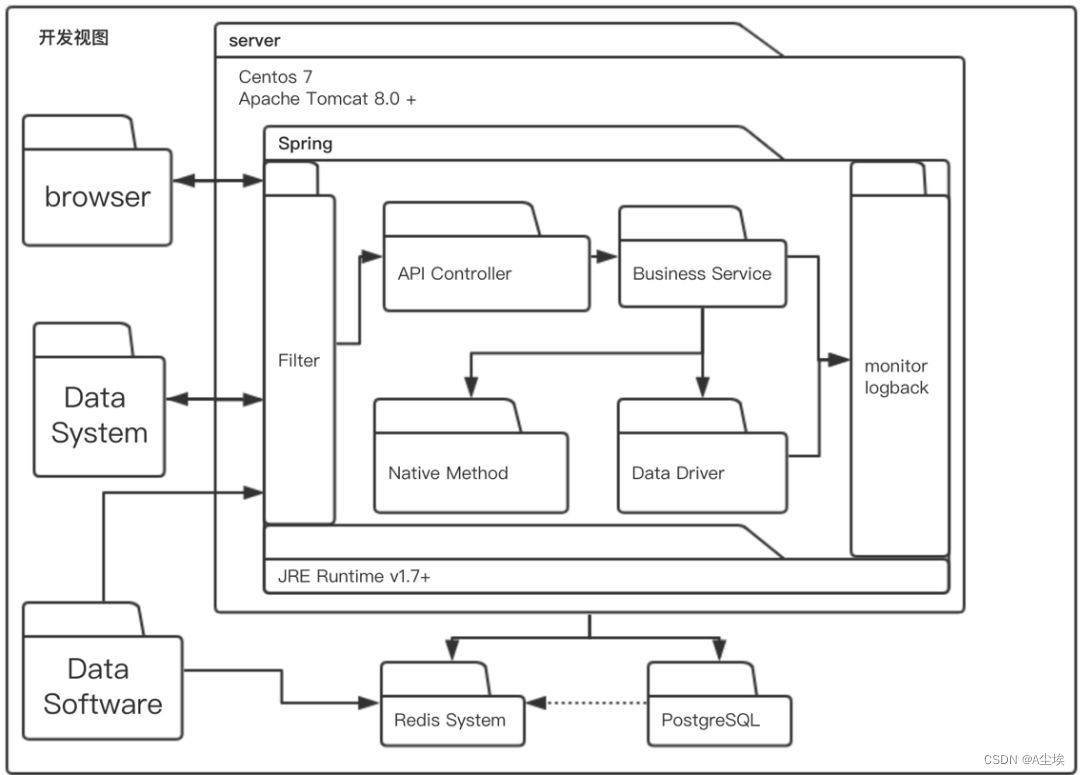

开发视图

描述系统的模块划分和组成，以及细化到内部包的组成设计，服务于开发人员，反映系统开发实施过程
在这里插入图片描述

C4建模工具

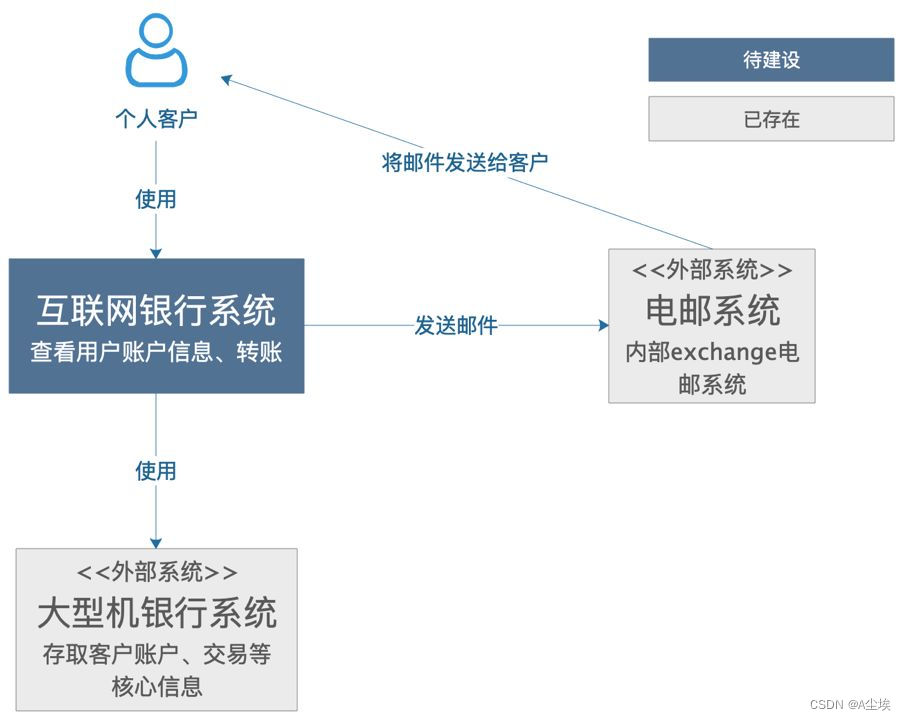

1、语境图(System Context Diagram)
在这里插入图片描述

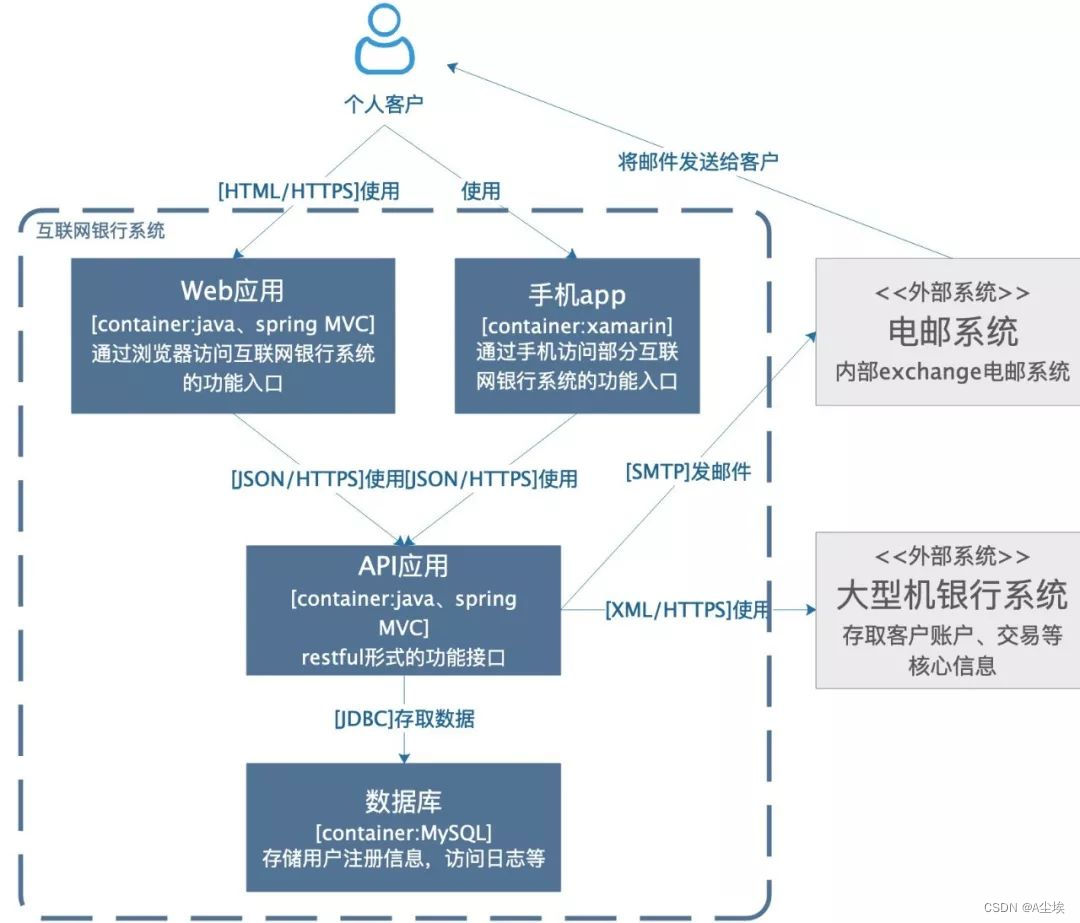

2、容器图(Container Diagram)
在这里插入图片描述

3、组件图(Component Diagram)
在这里插入图片描述

4、类图(Code/Class Diagram)
在这里插入图片描述

设计模式

一、单库单应用设计模式

这种模式一般只有一个数据库，一个业务应用层，一个后台管理系统，所有的业务都是用过业务层完成的，所有的数据也都是存储在一个数据库中的，好一点会有数据库的同步。

优点：结构简单、开发速度快、实现简单，可用于产品的第一版等有原型验证需求、用户少的设计。
缺点：性能差、基本没有高可用、扩展性差，不适用于大规模部署、应用等生产环境。
在这里插入图片描述

二、内容分发设计模式

所有的大型的网站都有或多或少的采用这一种设计模式，常见的应用场景是使用CDN技术把网页、图片、CSS、JS等这些静态资源分发到离用户最近的服务器。

这种模式较单库单应用模式多了一个CDN、一个云存储OSS(七牛、又拍等雷同)。一个典型的应用流程(以用户上传、查看图片需求为例)如下：

上传的时候，用户选择本地机器上的一个图片进行上传
程序会把这个图片上传到云存储OSS上，并返回该图片的一个URL
程序把这个URL字符串存储在业务数据库中，上传完成。
查看的时候，程序从业务数据库得到该图片的URL
程序通过DNS查询这个URL的图片服务器
智能DNS会解析这个URL，得到与用户最近的服务器(或集群)的地址A
然后把服务器A上的图片返回给程序
程序显示该图片，查看完成。
这个模式的关键是智能DNS，它能够解析出离用户最近的服务器。运行原理大致是：根据请求者的IP得到请求地点B，然后通过计算或者配置得到与B最近或通讯时间最短的服务器C，然后把C的IP地址返回给请求者。

优点：资源下载快、无需过多的开发与配置，同时也减轻了后端服务器对资源的存储压力，减少带宽的使用。
缺点：目前来说OSS，CDN的价格还是稍微有些贵(虽然已经降价好几次了)，只适用于中小规模的应用，另外由于网络传输的延迟、CDN的同步策略等，会有一些一致性、更新慢方面的问题
在这里插入图片描述

三、查询分离模式

这种模式主要解决单机数据库压力过大，从而导致业务缓慢甚至超时，查询响应时间变长的问题，也包括需要大量数据库服务器计算资源的查询请求。这个可以说是单库单应用模式的升级版本，也是技术架构迭代演进过程中的必经之路。

这种模式较单库单应用模式与内容分发模式多了几个部分，一个是业务数据库的主从分离，一个是引入了ES

在这里插入图片描述

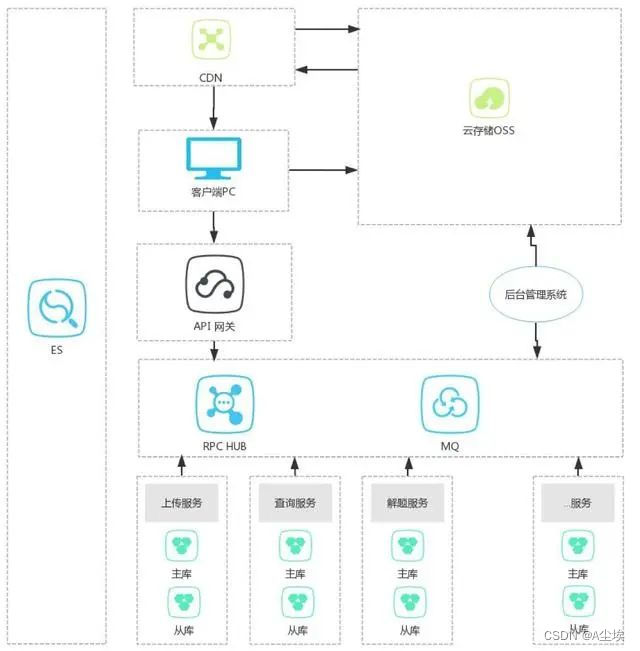

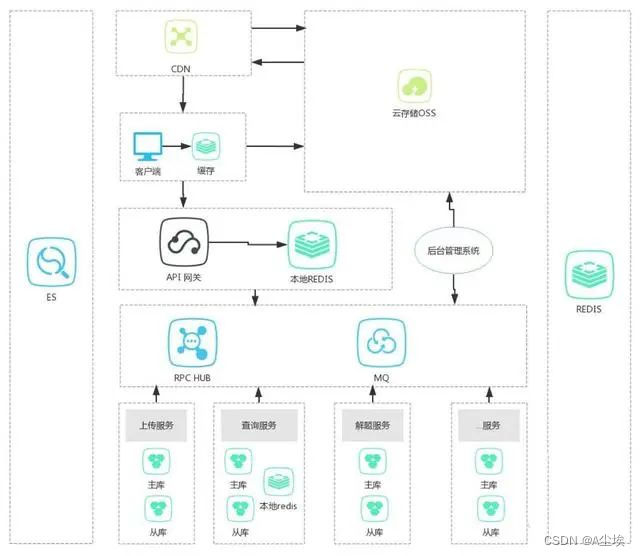

四、微服务模式

如下的问题：

单机数据库写请求量大量增加，导致数据库压力变大
数据库一旦挂了，那么整个业务都挂了
业务代码越来越多，都在一个GIT里，越来越难以维护
代码腐化严重、臭味越来越浓
上线越来越频繁，经常是一个小功能的修改，就要整个大项目要重新编译
部门越来越多，该哪个部门改动大项目中的哪个东西，撕逼的厉害
其他一些外围系统直接连接数据库，导致一旦数据库结构发生变化，所有的相关系统都要通知，甚至对修改不敏感的系统也要通知
每个应用服务器需要开通所有的权限、网络、FTP、各种各样的，因为每个服务器部署的应用都是一样的
作为架构师，我已经失去了对这个系统的把控…

业务分块，做了垂直切分，切成一个个独立的系统，每个系统各自衍化，有自己的库、缓存、ES等辅助系统，系统之间的实时交互通过RPC，异步交互通过MQ，通过这种组合，共同完成整个系统功能。

优点：相对高性能，可扩展性强，高可用，适合于中等以上规模公司架构。
缺点：复杂、度不好把握。指不仅需要一个能在高层把控大方向、大流程、总体技术的人，还需要能够针对各个子系统有针对性的开发。把握不好度或者滥用的话，这个模式适得其反！
在这里插入图片描述

五、多级缓存模式

应对超高查询压力的一种普遍采用的策略，基本的思想就是在所有链路的地方，能加缓存就加缓存

如下图所示，一般在三个地方加入缓存，一个是客户端处，一个是API网关处，一个是具体的后端业务处

客户端处缓存，无延迟，不用经过长长的网络链条去后端业务处获取数据，所以提高性能
API网关处缓存，不用把请求发送给后方，直接在此处理，然后返回给请求者。http请求、API网关用的nginx，可以使用nginx本身的缓存模块，也可以用Lua+Redis技术定制化
后端业务处缓存，Redis,Memcache,JVM等

在这里插入图片描述

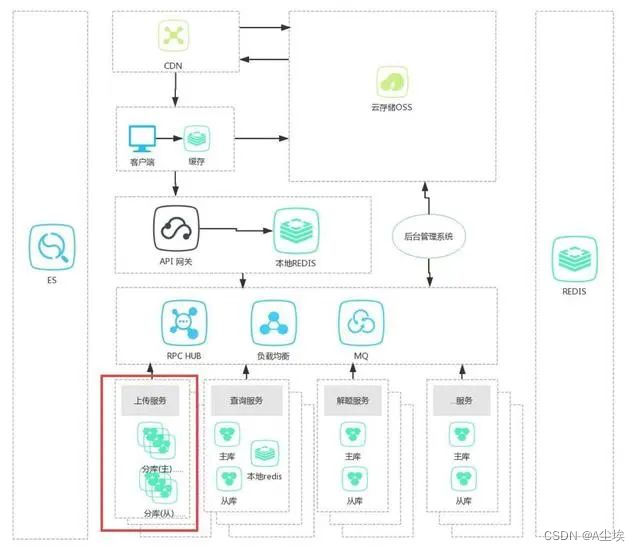

六、分库分表模式

主要解决单表写入、读取、存储压力过大，从而导致业务缓慢甚至超时，交易失败，容量不够的问题。

一般有水平切分和垂直切分两种，这里主要介绍水平切分。把一张表分到了几个不同的库中，从而分担压力。

主机，硬件，一台物理机（或虚拟机）
实例，数据库实例，如一个MySQL服务进程，一个主机可以有多个实例，不同的实例有不同的进程，监听不同额端口
库，表的集合
表，库中的表

如何单表分散：

主机，由物理机，主机提供的
实例，实例控制着连接数，同时受OS限制，CPU、内存、硬盘、网络IO也会受间接影响。
库，一般是由于单库中最大单表数量的限制，才采取分库。
表，单表压力过大，索引量大，容量大，单表的锁。据以上，把单表水平切分成不同的表。

大型应用中，都是一台主机上只有一个实例，一个实例中只有一个库，库实例主机，所以才有了分库分表这个简称。
单表数据量1亿，查询、插入、存储都出现了问题：

可以分为10个库，这样每个库的数据量就降到了1KW
单表1KW数据量还是有些大，而且不利于以后量的增长，所以每个库再分100个表，这个每个单表数据量就为10W了
对于查询、索引更新、单表文件大小、打开速度，都有一些益处。接下来，给IT部门打电话，要10台物理机，扩展数据库…
首先是写入数据，需要知道写到哪个分库分表中，读也是一样的，所以，需要有个请求路由层，负责把请求分发、转换到不同的库表中，一般有路由规则的概念。

优点：减少数据库单表的压力。
缺点：事务保证困难、业务逻辑需要做大量改造。

在这里插入图片描述

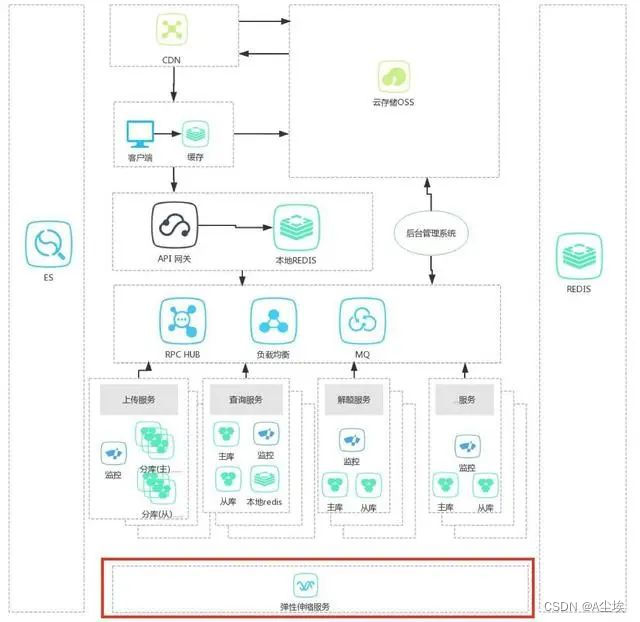

七、弹性伸缩模式

解决突发流量的到来，导致无法横向扩展或者横向扩展太慢，进而影响业务，全站崩溃的问题。
如下图所示，多了以恶弹性伸缩服务，用来动态的增加、减少实例。

双十一、六一八，人工扩容、缩容。
为此，首先把所有的计算资源整合成资源池的概念，然后通过一些策略、监控、服务，动态的从资源池中获取资源，用完后在放回到池子中，供其他系统使用。具体实现上比较成熟的两种资源池方案是VM、docker，每个都有着自己强大的生态。监控的点有CPU、内存、硬盘、网络IO、服务质量等，根据这些，在配合一些预留、扩张、收缩策略，就可以简单的实现自动伸缩。
在这里插入图片描述

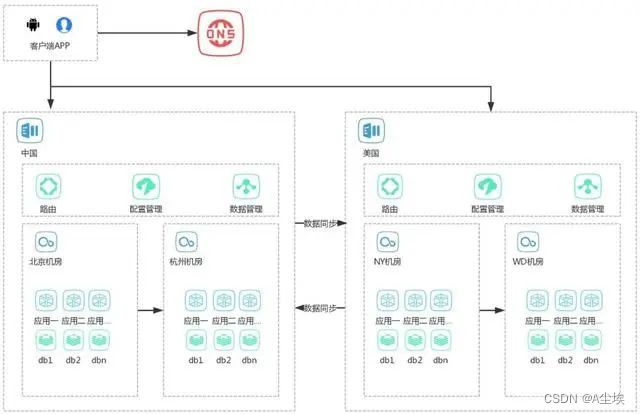

八、多机房模式

主要解决不同地区高性能、高可用的问题
应用用户不断的增加，用户群体分布在全球各地，如果把服务器部署在一个地方，一个机房，比如北京，那么美国的用户使用应用的时候就会特别慢，因为每一个请求都需要通过海底光缆走上个那么一秒钟(预估)左右，这样对用户体验及其不好。怎么办？使用多机房部署。
用户请求一个链接A 通过DNS智能解析到离用户最近的机房B 使用B机房服务链接A
数据同步问题，在中国产生的数据要同步到美国，美国的也一样，数据同步就会涉及数据版本、一致性、更新丢弃、删除等问题。其次是一地多机房的请求路由问题，典型的是如上图，中国的北京机房和杭州机房，如果北京机房挂了，那么要能够通过路由把所有发往北京机房的请求转发到杭州机房。异地也存在这个问题。
在这里插入图片描述
