在电气工程领域，正确选择电缆至关重要。嘉星线缆技术部提供了专业的电缆直径与载流量计算方法，确保电气系统安全高效运行。

一、铜芯线电阻与压降计算

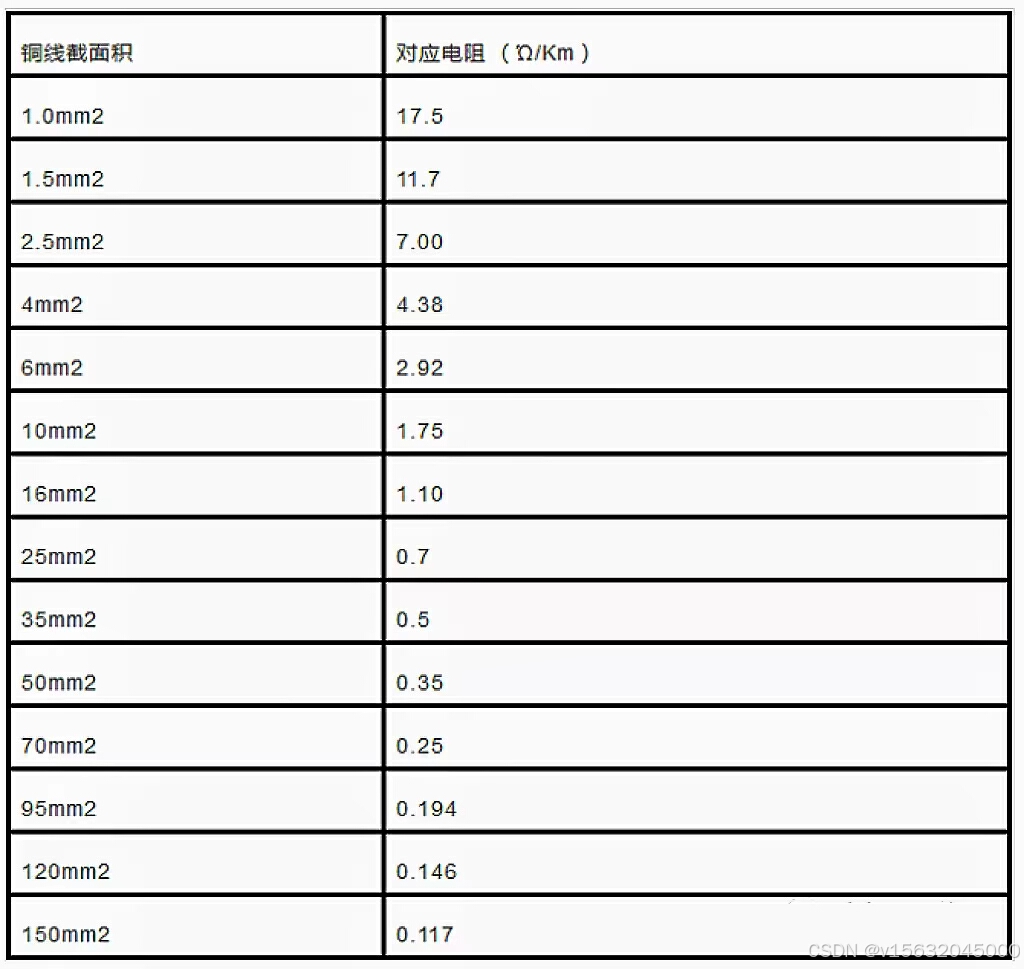

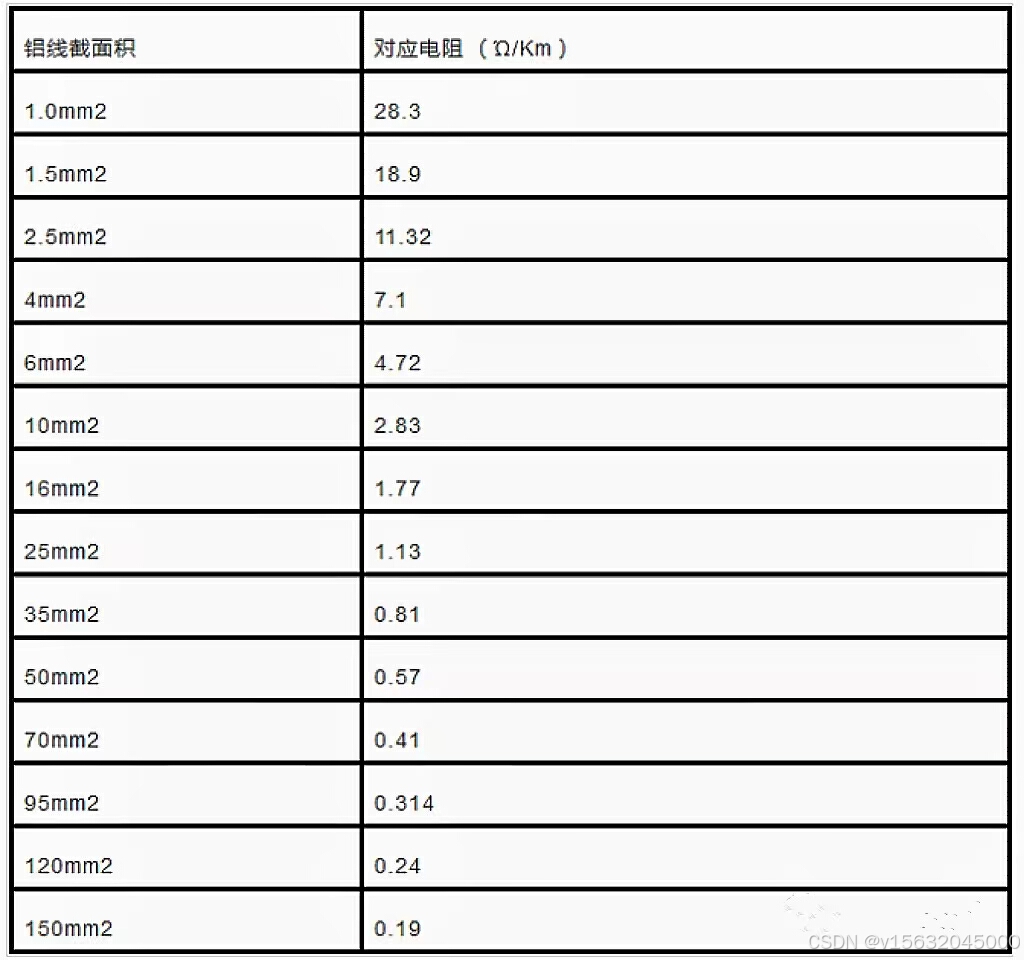

1. 铜芯线的电阻与其截面积相关，20℃时，电阻计算公式为：17.5÷截面积（平方毫米）=每千米电阻值（Ω）；75℃时，21.7÷截面积（平方毫米）=每千米电阻值（Ω）。
2. 压降计算公式为：V = R×A（其中 V 为压降值，单位伏特；R 为电阻值；A 为线电流，单位安培）。线损与压降和电流有关，线损计算公式为：P = V×A（P 为线损功率，单位瓦特）。

二、铜芯线电源线电流计算法

1. 不同平方毫米的铜电源线安全载流量不同，如 1 平方毫米铜电源线的安全载流量为 17A，1.5 平方毫米为 21A，2.5 平方毫米为 28A，4 平方毫米为 35A，6 平方毫米为 48A，10 平方毫米为 65A，16 平方毫米为 91A，25 平方毫米为 120A。
2. 单相负荷按每千瓦 4.5A（COS&=1）计算出电流后再选导线。

三、铜芯线与铝芯线的电流对比法

1. 2.5 平方毫米铜芯线等于 4 平方毫米铝芯线；4 平方毫米铜芯线等于 6 平方毫米铝芯线；6 平方毫米铜芯线等于 10 平方毫米铝芯线。土方法是铜芯线 1 个平方 1KW，铝芯 2 个平方 1KW，单位是平方毫米即横截面积。
2. 电缆载流量根据铜芯/铝芯不同有所差异，铜芯可按标准选择，如 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400 等。铝芯 1 平方最大载流量 9A，铜芯 1 平方最大载流量 13.5A。二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。

四、导线截面积选择

1. 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择。顺口溜为：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。具体解释如下：
- 10 平方以下的铝线，平方毫米数乘以 5；铜线升一个档，如 2.5 平方的铜线，按 4 平方计算。
- 一百以上的都是截面积乘以 2。
- 25 平方以下的乘以 4，35 平方以上的乘以 3。
- 70 和 95 平方都乘以 2.5。
- “裸线加一半，铜线升级算”指同截面的裸线，可按绝缘导线乘以 1.5 倍计算安全电流。同截面的铜导线按铝导线大一线号等级计算安全电流。
2. 如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全；如果铜线电流大于 120A，按每平方毫米 5A 来取。

五、不同敷设方式下的载流量

1. 1 平方塑料绝缘导线安全载流值：明线──17 安，穿钢管：二根──12 安，三根──11 安，四根──10 安，穿塑料管：二根──10 安，三根──10 安，四根──9 安。护套线：二芯──13 安，三芯四芯──9.6 安。
2. 橡胶绝缘线；明线──18 安，穿钢管：二根──13 安，三根──12 安，四根──11 安。
