React 中 state render 到 html dom 的流程分析

原文链接：https://github.com/xieyu/blog/blob/master/React/from-jsx-to-dom.md

作者：xieyu

---

React 中 state render 到 html dom 的流程分析

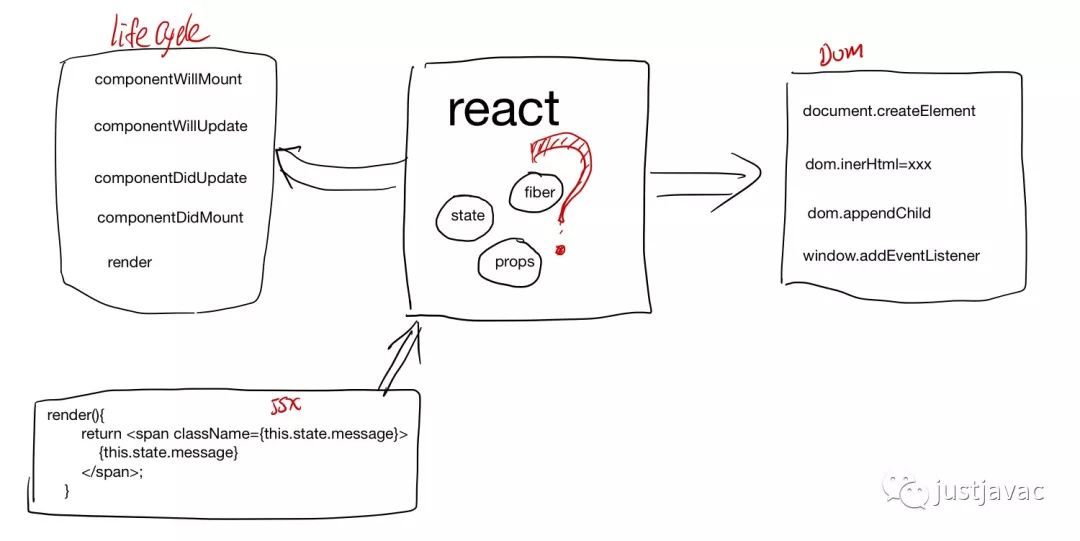

Questions

1. React 的 component的 lifecycle 在 react 中是怎么被调到的.

2. 分析 jsx => element tree => fiber tree => html dom 在 react 中的流程.

3. react 中的 fiber tree 的建立和执行, 以及异步的 schedule.

研究工具和方法

• chrome debug 打断点

• ag the silver searcher, 源代码全局搜索.

• 猜测它的实现原理，打 log, call trace 验证, console.log, console.trace;

准备工作

代码下载,编译



$ git clone git@github.com:facebook/react.git
$ cd react
$ yarn install
$ gulp react:extract-errors
$ yarn build

Component lifeCycle callback

准备最简单的组件 HelloWorld



import React from "react"
import ReactDom from "react-dom"
class HelloWorld extends React.Component{
    constructor(props){
        super(props);
        this.state = {
            message: "hello, world"
        }
    }
    componentWillMount(){
        console.log("component will mount");
    }
    componentWillUpdate(){
        console.log("component will update");
    }
    componentDidUpdate(){
        console.log("component did update");
    }
    componentDidMount(){
        console.log("componentDidMount");
    }
    render(){
        return <span className={this.state.message}>
            {this.state.message}
        </span>;
    }
}
ReactDom.render(<HelloWorld/>, document.getElementById("app"));

在 componentWillMount, componentDidMount, componentWillUpdate, componentDidUpdate 中打个断点

创建 html dom 的 callstack

react中最后一定会去调用 document.createElement 去创建 html 的 dom 节点，所以把 document.createElement 这个方法覆盖了，加了一层 log.



var originCreateElement = document.createElement;
document.createElement = function() {
    if (arguments[0] === 'span'){
        console.log('create span');
    }
   return originCreateElement.apply(document, arguments);
}

然后打断点，得到的 callstack 如下:

call flow 整理

函数间的 callflow 整理如下

函数所属模块之间的 call flow 整理如下

Fiber

fiber 的设计思想

在 react-fiber-artchitecture 中作者描述了 fiber 的设计思想，简单来说，每个 fiber 就是一个执行单元，可以任意的修改它的优先级，可以 pause 它，之后再继续执行（感觉很像进程线程的概念）。

实际中执行一个 fiber 可以生成下一步要执行的 fiber，然后 fiber 执行之前可以检查时候 js 跑的时间时候用完了，如果用完了，就挂起来，等待下次 requestIdleCallback/requestAnimationFrame 的 callback, schedule 开始接着上次结束的地方继续执行 js code.

相当于把以前的 js function 的 call stack 改成 fiber chain 了。

workLoop 函数主要逻辑如下（注，删除了错误处理和其他不相干的 ifelse 分支) performWork



// ReactScheduler.js workLoop
if (deadline !== null && priorityLevel > TaskPriority) {
      // The deferred work loop will run until there's no time left in
      // the current frame.
      while (nextUnitOfWork !== null && !deadlineHasExpired) {
        if (deadline.timeRemaining() > timeHeuristicForUnitOfWork) {
          nextUnitOfWork = performUnitOfWork(nextUnitOfWork);
          if (nextUnitOfWork === null && pendingCommit !== null) {
           // If we have time, we should commit the work now.
           if (deadline.timeRemaining() > timeHeuristicForUnitOfWork) {
             commitAllWork(pendingCommit);
             nextUnitOfWork = findNextUnitOfWork();
             // Clear any errors that were scheduled during the commit phase.
           }
         }
       }
   }
  }

schedule

schedule 有同步和异步的，同步的会一直执行，直到 fiber tree 被执行结束，不会去检查 time 限制和 priorityLevel 的问题，异步的有两类权限，一个是 animation 的，一类是 HighPriority, OffScreen Priority 这个会有个 deadline.

在 preformwork 的末尾会去检查 nextLevelPriority 的优先权，然后根据优先权异步的 schedule.



switch (nextPriorityLevel) {
      case SynchronousPriority:
      case TaskPriority:
        // Perform work immediately by switching the priority level
        // and continuing the loop.
        priorityLevel = nextPriorityLevel;
        break;
      case AnimationPriority:
        scheduleAnimationCallback(performAnimationWork);
        // Even though the next unit of work has animation priority, there
        // may still be deferred work left over as well. I think this is
        // only important for unit tests. In a real app, a deferred callback
        // would be scheduled during the next animation frame.
        scheduleDeferredCallback(performDeferredWork);
        break;
      case HighPriority:
      case LowPriority:
      case OffscreenPriority:
        scheduleDeferredCallback(performDeferredWork);
        break;
    }

fiber类型

FunctionalComponent, ClassComponent 对应着用户创建的 Component, HostRoot, HostComponent, HostPortal, HostText 这些是和平台相关的组件。对于 web 来说就是 div, span 这些 dom 元素了。



// ReactTypeOfWork.js
module.exports = {
  IndeterminateComponent: 0, // Before we know whether it is functional or class
  FunctionalComponent: 1,
  ClassComponent: 2,
  HostRoot: 3, // Root of a host tree. Could be nested inside another node.
  HostPortal: 4, // A subtree. Could be an entry point to a different renderer.
  HostComponent: 5,
  HostText: 6,
  CoroutineComponent: 7,
  CoroutineHandlerPhase: 8,
  YieldComponent: 9,
  Fragment: 10,
};

fiber 执行的三个阶段

react 中的 fiber 执行的执行主要分为三个阶段

1. beginWork: fiber 展开（把ClassComponent render 开来，最后展开到 fiber tree 的叶子节点都是 hostComponent)




2. completeWork: 计算 fiber 之间的 diff, 底层的 dom 元素的创建，以及 dom tree 的建立，还有事件绑定。




3. commitWork: 调用 host 接口，把 fiber 的 diff 更新到 host 上去




begin work: fiber tree 的展开

每次的 beginWork(fiber), 会把 fiber 的所有直接子节点展开（这里只展开一层, 不会递归的去展开子节点的子节点）



function performUnitOfWork(workInProgress: Fiber): Fiber | null {
   const current = workInProgress.alternate;
   let next = beginWork(current, workInProgress, nextPriorityLevel);
   if (next === null) {
     next = completeUnitOfWork(workInProgress);
   }
   return next;
 }

在 workloop 里面会把 beginWork 创建的子节点接着传给 beginWork，继续展开 fiber tree



//workLoop
while (nextUnitOfWork !== null && !deadlineHasExpired) {
       if (deadline.timeRemaining() > timeHeuristicForUnitOfWork) {
         nextUnitOfWork = performUnitOfWork(nextUnitOfWork);

`

completeWork 创建 dom 元素，计算 diff

创建的 instance(对于 html 来说，就是 dom 节点), 存储在 workInProgress.stateNode 里面, 计算好的 props diff 存放在了 workInProgress.updateQueue，在下一个阶段 commitWork 会把这个 updateQueue 里面的 patch 提交到 host。

commitWork 提交 diff

在 commitUpdate 中取 WorkInprogress.updateQueue, 然后调用 Dom 操作把 diff apply 上去
