mipi转USB 图像传输芯片 SN2010

简介

 特性
 USB Transceiver
 USB 2.0 高速和全速模式自动检测切换
 UVC 1.0(USB Video Class 1.0)
 UAC 1.0(USB Audio Class V1.0)
 图像接口尺寸和格式
 一组 MIPIRX 2lane，最高 960Mbps
 尺寸：最大 16M，向下兼容
 格式：RAW, YUV422, MJPEG
 音频接口
 一组 I2S RX 接口
 可配置为 Master 或 Slave
 输入输出接口
 一组 I2C 接口，可配置为 Master 或 Slave
 一组 SPI 接口，访问 SPI Nor-flash
 一组 UART master 接口，输出系统状态
 四个可配置 GPIO
 电压标准
 System IO 电源 VDDIO1 3.3V
 USB analog 电源 USB 3.3V
 MIPI analog 电源 MIPI 3.3V
 Core 电源 CVDD 1.2V
 工作温度范围 -20°C~ 70°C
 封装：0.4mm pitch 标准 5×5 QFN40

应用
 视频会议
 外置USB CAM

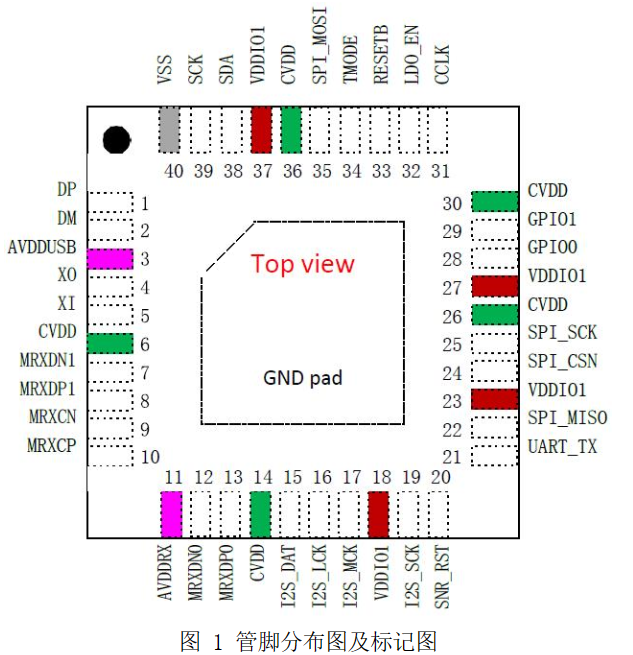

图 1 管脚分布图及标记图
