在skyline 日常画圆中，发现一个诡异的事情，第一次画圆老是正五边形，但是编辑圆的时候就自动成为圆形，大概猜测，第一次是按照五条线成圆的方案，二次是知道是正多边形，就自然形成圆。


//https://www.skylinesoft.com/KB_Resources/TED/WebHelp/ProgrammersGuideNew/CreateCircle.htm
// 画圆，和 正五边形 区别。
// The CreateCircle method is essentially the same as CreateRegularPolygon. The only difference between the two is that the CreateCircle method has 12 segments as its default number of segments.
// CreateCircle方法本质上与CreateRegularPolygon相同。两者之间唯一的区别是CreateCircle方法有12个线段作为其默认线段数。
// The number of segments the regular polygon has. The more segments, the smoother and more circular it appears.
// 正多边形的分段数。分段越多，它显示得越平滑、越圆形。
// 解决初始化 画圆。是多边形的问题。两个函数 其实是一样的。

// ITerrainRegularPolygon74Ptr
m_circle = m_pISGWorld->Creator->CreateRegularPolygon(position, radius,360, lineColor->ToHTMLColor(), fillColor->ToHTMLColor(), groupId, "circle");

// ITerrainRegularPolygon74Ptr
//m_circle = m_pISGWorld->Creator->CreateCircle(position, radius, lineColor->ToHTMLColor(), fillColor->ToHTMLColor(), groupId, "circle");

方法中，可以传入多边形然后形成圆，实际函数没有这个参数，也许是使用的版本好不一致，因此直接采用正多边形，来360个点，形似圆的办法。

HRESULT CreateRegularPolygon(

       IPosition74* Position,

       double Radius,

       long NumOfSegments,

       VARIANT LineColor,

       VARIANT FillColor,

       BSTR GroupID,

       BSTR Description,

       ITerrainRegularPolygon74** pITerrainRegPolygon74)


  ITerrainRegularPolygon74Ptr CreateRegularPolygon (
        struct IPosition74 * Position,
        double Radius,
        long NumOfSegments,
        const _variant_t & LineColor,
        const _variant_t & FillColor,
        _bstr_t GroupID,
        _bstr_t Description );

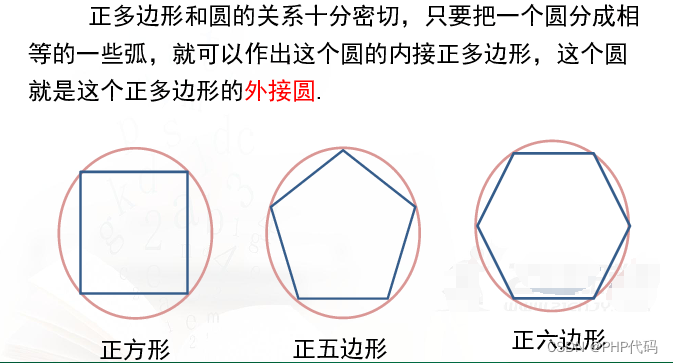

参考多边形成圆的问题，高深算法不懂！
