PET（正电子发射断层成像）基础原理（学习笔记一）

（今天进入了新的实验室是PET成像方向，一切从零开始，以此作为学习笔记【部分内容图片来自于网络：博客内容仅用于记录和交流学习】）

一、简介

PET（正电子发射断层成像）技术是一种医学影像技术，用于观察人体内部的生物过程和功能活动。它是一种核医学成像方法，通过探测放射性同位素放射出的正电子来生成影像。与传统X射线和CT扫描不同，PET关注的是组织的生物活性和代谢过程，而不仅仅是解剖结构。

PET技术的原理是基于放射性同位素的衰变过程。在PET扫描中，会被注射一种含有放射性同位素的示踪剂，标记想要检测到代谢物质。这些示踪剂在体内发放出正电子，与电子相碰撞后产生两个光子。这些光子沿着相反的方向飞行，然后被PET扫描仪所探测到。

PET扫描仪由一环或多环探测器组成，这些探测器安装在患者周围。当正电子和负电子相遇时，它们会发生湮灭，产生两个光子。这些光子被PET扫描仪的探测器捕获，通过测量它们的到达时间和位置，计算机可以重建出身体内的放射性分布情况。

通过收集大量的正电子湮灭事件数据，计算机可以生成一系列切片图像，显示体内不同区域的放射性分布。这些图像反映了组织的代谢活性，例如葡萄糖的摄取情况，从而帮助医生评估器官和组织的功能状态，诊断疾病，制定治疗计划，以及跟踪疗效。

总的来说，PET技术在临床医学中扮演着重要角色，尤其是在癌症诊断、神经系统疾病研究以及心血管疾病评估等领域。它能够提供关于人体生物学过程的宝贵信息，有助于医生更好地理解疾病的发展和患者的整体健康状况。

二、511keVγ光子的探测

511keVγ光子的探测是指对能量为511千电子伏特（keV）的伽马射线进行探测和检测的过程。这种能量的伽马射线通常是正电子与电子湮灭时产生的。在核物理和核医学领域，这种能量的伽马射线具有重要意义，因为它与正电子湮灭产生的伽马射线密切相关。

当正电子与电子相遇时，它们会发生湮灭，产生两个能量为511keV的伽马射线，分别沿着相反的方向飞出。这些伽马射线的能量恰好对应电子和正电子的质能等效关系，因此它们在能谱上表现为一个峰，称为“正电子湮灭峰”。这个特殊的峰可以用来识别正电子湮灭过程的存在，以及伽马射线的能量测量。

在正电子发射断层成像（PET）技术中，正电子与电子湮灭产生的511keV伽马射线被用于成像。PET扫描仪中的探测器能够测量到这些伽马射线，并将它们转化为图像。通过分析伽马射线的探测位置和到达时间，计算机可以重建出体内正电子发射的位置，从而生成PET图像。

因此，511keVγ光子的探测在核医学和物理学领域中是一项重要的技术，用于研究正电子湮灭过程、进行PET成像，以及研究其他与伽马射线相关的现象。

三、PET中电子的衰变与湮灭

在PET（正电子发射断层成像）中，电子的衰变和湮灭是核医学和物理学中的一个重要过程。这涉及到正电子与电子之间的相互作用，产生能量为511keV的伽马射线，这些伽马射线用于成像。

1. 正电子发射衰变（正电子衰变）：正电子是一种带有正电荷的基本粒子，它的存在是由于一些放射性核素的不稳定性造成的。这些放射性核素会经历正电子发射衰变，其中一个质子在核内转化为中子和一个正电子。这个正电子被释放出来，并在体内快速地与周围的电子相互作用。

2. 正电子湮灭：一旦正电子从放射性核素中释放出来，它会与体内的电子相遇。由于正电子和电子都带有相等的质量，但电荷相反，它们之间会发生相互作用，导致它们的能量被转化为伽马射线。这个过程被称为湮灭，而产生的伽马射线的能量为511keV。这些伽马射线会以相反的方向飞出，形成一个称为“正电子湮灭峰”的能谱特征，用于PET图像生成。

3. 伽马射线探测和成像：在PET扫描中，探测器会捕获正电子与电子湮灭产生的511keV伽马射线。这些伽马射线的到达时间和位置被记录下来，以重建体内的正电子发射位置。通过大量的正电子湮灭事件数据，计算机可以生成一系列图像，反映组织的生物活性和代谢情况，用于疾病诊断和治疗计划。

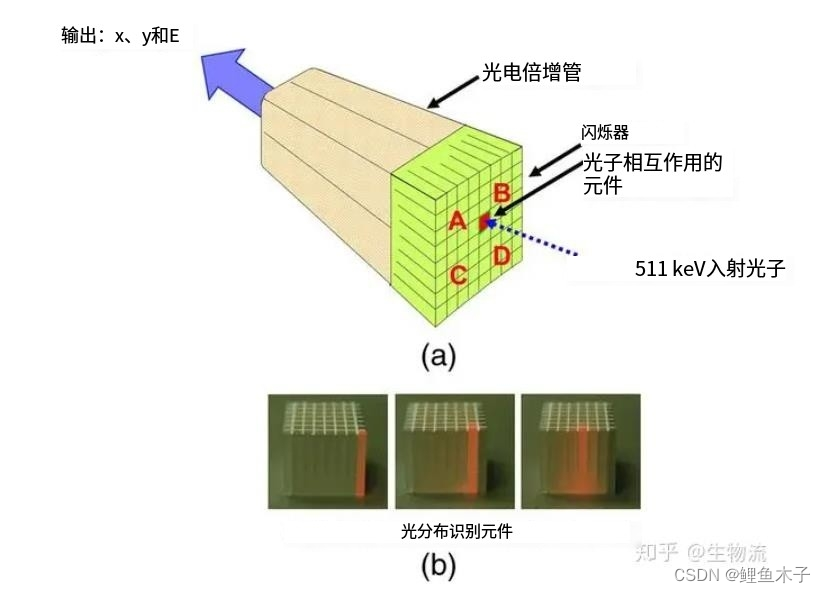

4. 当γ射线入射进晶体后，被晶体的价带电子吸收。价带电子便跃迁至高能级的导带，之后又释放光子返回低能态。释放的光子可被跟闪烁晶体相连的光电倍增管检测到。

                             图片来自：幽灵般的人体成像技术——PET - 知乎 (zhihu.com)

四、PET定位放射性同位素

1. 放射性同位素注射：首先，在需要成像的区域内向患者体内注射带有放射性同位素标记的示踪剂。常用的放射性同位素包括氟-18（18F）标记的葡萄糖分子。这些示踪剂会在体内发放出正电子，从而创建了定位放射性同位素的源。

2. 正电子湮灭和伽马射线发射：注射的放射性同位素发放出正电子，这些正电子与体内的电子相遇发生湮灭，产生能量为511keV的伽马射线。这些伽马射线会在身体内沿着相反方向飞出。

3. 探测器和数据采集：PET扫描仪中包含环形排列的探测器，探测器能够测量伽马射线的到达时间和位置。当伽马射线击中探测器时，它们产生信号被捕获并记录下来。

4. 数据处理和图像重建：通过分析探测器捕获的伽马射线信号，计算机可以确定正电子湮灭事件的发生位置。大量的正电子湮灭事件数据会被采集并处理，然后通过数学算法和图像重建技术生成PET图像。这些图像显示了放射性同位素在体内的分布情况，以及组织的代谢活动。

5. 图像解释和诊断：生成的PET图像能够提供有关器官、组织或病灶的生物学信息，如葡萄糖摄取情况等。医生可以通过分析这些图像来进行疾病诊断、治疗计划制定，以及疗效跟踪。

PET定位放射性同位素

正电子发射断层成像（PET）充分利用了正负电子湮灭产生的伽马射线的特性。利用伽马射线具有高穿透能力，可以轻易穿透人体组织。一旦产生，这些伽马射线使得环绕在人体外周的环状闪烁晶体阵列中迅速显现。

由于正电子湮灭产生的两束伽马射线的诞生时间相同而方向相反，它们几乎同时到达各自的闪烁晶体。这使得它们之间的时间差极其微小。同时，与伽马射线的发射方向相一致，让这些伽马射线的现形晶体位于一条直线上。

PET通过设置了一个时间窗口，只有当两束伽马射线的到达时间在该时间窗口内（通常为6~10纳秒）时，它们才被视为有效事件，被纳入进一步处理。这个筛选过程严格而必要，因为在检测过程中，绝大部分光子都被排除掉了，只有极少数满足湮灭伽马射线条件的被保留。

对于这些通过筛选的伽马射线对，可以通过它们到达闪烁晶体的时间差很容易地确定正负电子碰撞的起始位置。这些位置信息形成了海量的正负电子湮灭位置数据。基于这些数据，可以进行进一步复杂的计算和模拟，推导出放射性同位素在人体内的分布情况，实现图像重构。

伽马射线定位

 小技巧：

ctrl+shift+D

可以让matlab窗口复位

 图片来自：t幽灵般的人体成像技术——PET - 知乎 (zhihu.com)​​​​​
