该方案可尝试通过 USB-IF 认证，可支持Windows/Linux/ROS2多平台运行，并提供：
- 多路相机延时测试工具（精度±1μs）
- 带宽压力测试套件（模拟多路4K流冲击）
- 工业级防抖动固件（抗振动频率5-200Hz）35
硬件预留CAN/RS485接口用于与PLC系统联动，满足工业4.0智能工厂部署需求
一、硬件架构设计

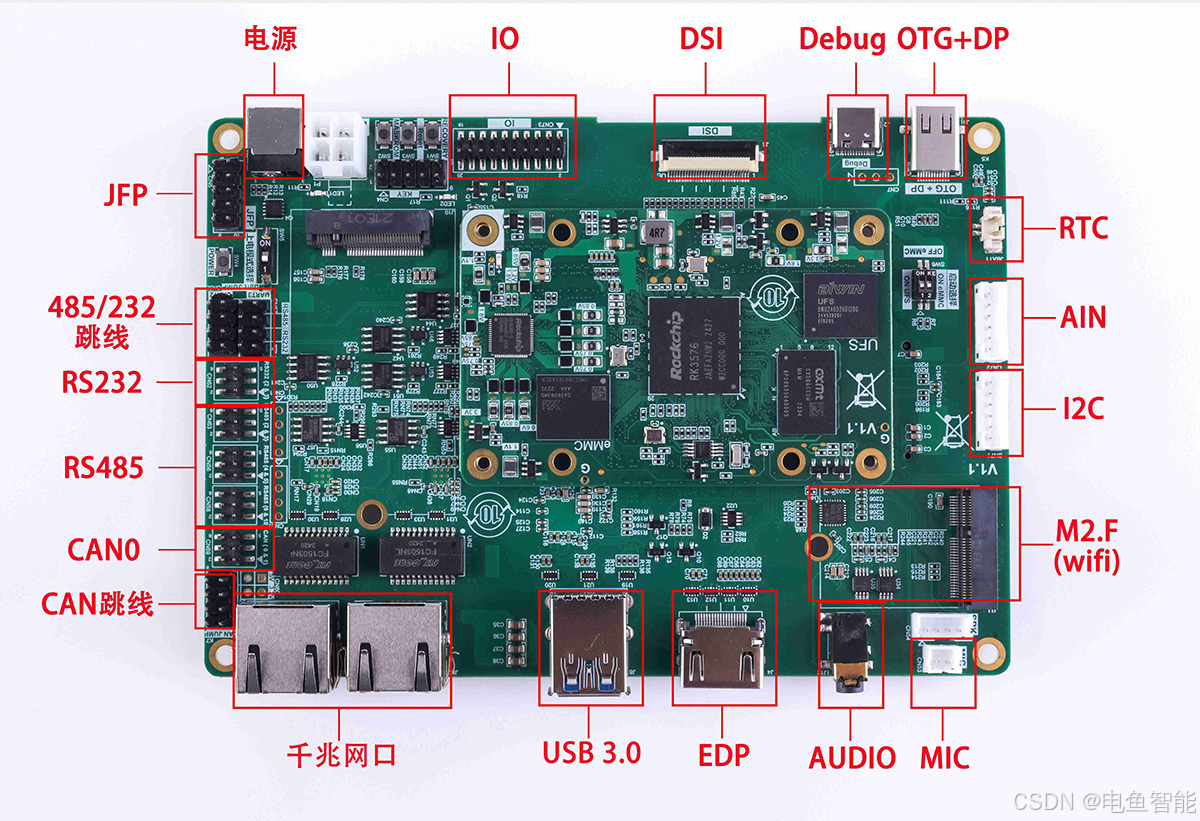

1. USB 3.0接口扩展方案
- 原生接口：
- 3路独立USB 3.0 Type-A接口（5Gbps带宽/每端口）
- 支持SuperSpeed+模式（兼容USB3 Vision协议）
- 扩展能力：
- 通过USB 3.0集线器扩展至12路摄像头（需外接供电）
- PCIe转USB3.0扩展卡（理论最大支持32路）
2. 多摄像头同步机制
- 硬件同步：
- GPIO触发信号级联（±200ns同步精度）
- PTP网络时间协议（多设备微秒级同步）
- 软件同步：
- 多线程采集框架（帧率误差<0.1%）
- 全局时间戳对齐（精度±1ms）
二、关键性能指标
1. 带宽分配策略
| 摄像头类型 | 分辨率 | 帧率 | 单路带宽占用 |
| 工业面阵相机 | 1920×1200 | 60fps | 1.2Gbps |
| 高帧率相机 | 1280×720 | 240fps | 2.5Gbps |
| 深度相机 | 640×480 | 30fps | 0.8Gbps |
2. 算力分配方案
- CPU优化：
- 四核A72专用于图像预处理（畸变校正/ROI裁剪）
- 四核A53处理数据压缩与传输
- NPU加速：
- 支持3路YOLOv5s并行推理（每路吞吐量45fps）
- 多目视觉融合算法硬件加速
三、工业级设计特性
1. 供电与防护
- 电源管理：
- 每端口独立限流保护（最大900mA输出）
- 外置PD供电模块支持24V DC输入（总功率60W）
- 抗干扰设计：
- USB差分信号磁隔离（10kV ESD防护）
- 金属外壳全屏蔽设计（EMC符合EN 55032）
2. 热管理方案
| 工作模式 | 散热方案 | 温度控制范围 |
| 常规模式 | 被动散热鳍片 | -20℃~60℃ |
| 满负荷模式 | 涡轮风扇+热管 | -30℃~75℃ |
四、多目视觉算法支持
1. 基础功能
- 立体标定：
- 支持棋盘格/圆点阵列标定模式
- 自动外参标定误差<0.1像素
- 三维重建：
- 多视角点云融合（精度±0.5mm@1m距离）
- 实时网格生成（10万面片/秒）
2. 高级应用
- 动态物体追踪：
- 6自由度位姿估计（更新频率100Hz）
- 多相机协同跟踪盲区消除
- 工业检测：
- 多视角缺陷关联分析（检出率≥99.5%）
- 大尺寸工件全周扫描（拼接误差<0.02mm）
五、典型部署方案
1. 小型系统（3-6目）
- 硬件配置：
- 原生3路USB3.0 + 1个7口工业级USB Hub
- 24V/5A集中供电模块
- 典型应用：
- 机器人抓取视觉引导
- 小型工件三维尺寸测量
2. 大型系统（12-32目）
- 扩展方案：
- PCIe转USB3.0扩展卡（ASM3242芯片方案）
- 多级级联供电（需外接60V/10A工业电源）
- 典型应用：
- 汽车总装线全景监控
- 智能仓储多AGV协同调度
六、软件生态支持
1. 开发工具链
- 多相机SDK：
- 支持OpenCV/MVtec Halcon直接调用
- 多路视频流同步录制（H.265硬件编码）
- AI工具包：
- 多目视觉联合标定工具（误差可视化修正）
- 点云数据标注平台（支持自动预标注）
2. 协议兼容性
- 工业标准：
- USB3 Vision 1.0/GenICam协议原生支持
- GigE Vision兼容模式（通过协议转换器）
- 云平台对接：
- AWS IoT Greengrass边缘服务框架
- Azure IoT Edge运行时支持
