PLC控制中枢技术方案——基于EFISH-SBC-RK3576/SAIL-RK3576的国产化升级‌（工业4.0时代的高性能自主可控解决方案）‌

于 2025-05-07 10:28:02 发布
阅读量472 收藏 13
点赞数 6
分类专栏： RK3576技术方案 文章标签： web安全 安全 边缘计算 嵌入式硬件 人工智能
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/vfatfish/article/details/147755419
版权

一、方案核心设计

‌1. 硬件架构‌

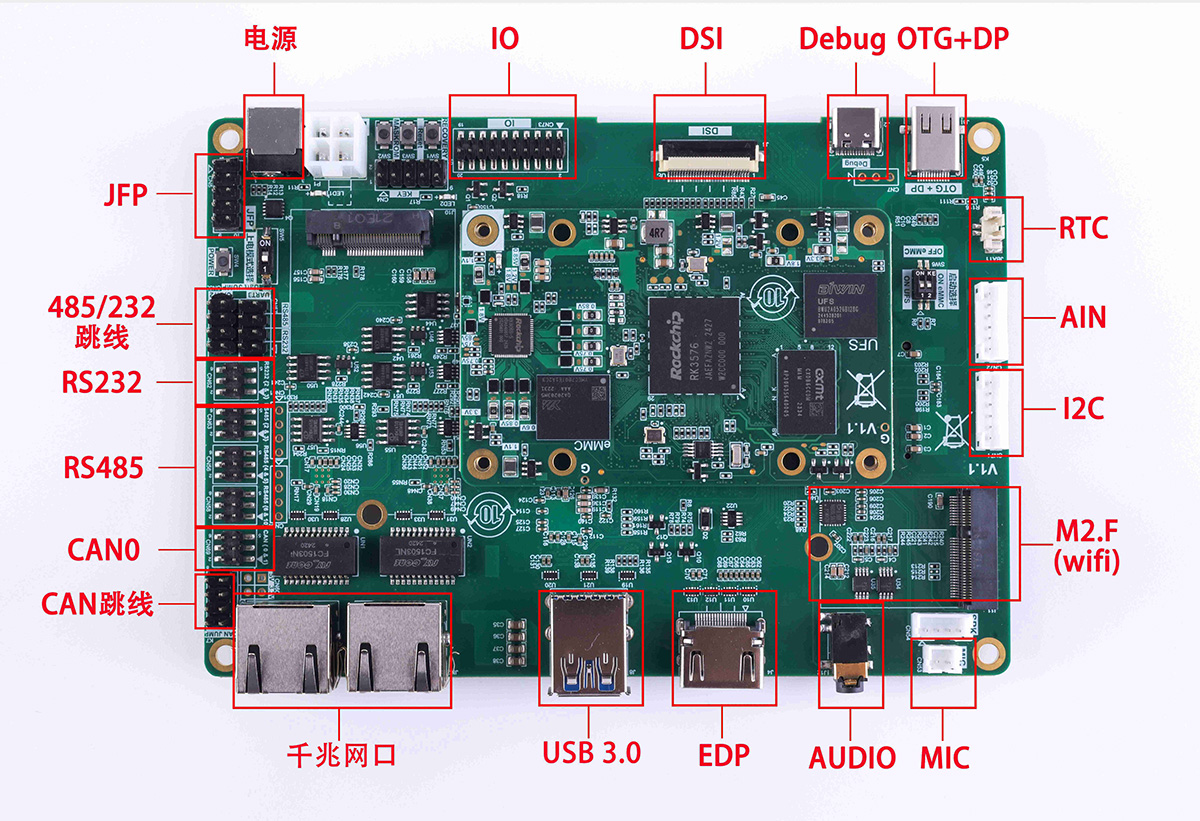

  • ‌主控单元‌：SAIL-RK3576核心板/ EFISH-SBC-RK3576
    • ‌处理器‌：八核异构架构（4xCortex-A72 + 4xCortex-A53 + M0协处理器）
    • ‌AI加速‌：6TOPS NPU（支持TensorFlow Lite/ONNX模型部署）
    • ‌实时扩展‌：FPGA可编程逻辑（Xilinx Artix-7兼容接口）
  • ‌工业接口‌：
    • 双重冗余设计：双千兆网口 + 双CAN总线
    • 扩展能力：PCIe 3.0 、8路RS-485（隔离型）、16路DI/DO（光耦隔离）
  • ‌可靠性设计‌：
    • 宽温运行（-40℃~85℃）
    • 可双电源冗余（12-36V DC输入 + 超级电容备电）

‌2. 软件架构‌

┌──────────────────────────┐

│  应用管理层               │  ► 麒麟系统发行版

│ (HMI/数据可视化)          │  ► 支持Modbus TCP/OPC UA协议云端对接

├──────────────────────────┤

│  逻辑控制层               │  ► IEC 61131-3标准编程（LD/FBD/ST语言）

│ (梯形图/指令表解析引擎)    │  ► 硬实时内核（抖动＜15μs）

├──────────────────────────┤

│  设备驱动层               │  ► 预集成200+工业设备驱动库

│ (PLC/伺服/变频器协议栈)    │  ► FPGA硬件加速协议解析（EtherCAT周期＜500μs）

└──────────────────────────┘

二、对比J1900方案的七大碾压性优势

‌指标‌

‌EFISH-SBC-RK3576‌

‌J1900方案‌

‌技术代差‌

‌多任务处理能力‌

八核异构并行，256个PLC程序块同步运行

四核超线程，最大支持64程序块

‌性能提升300%‌

‌实时控制精度‌

FPGA硬实时控制（周期50μs）

软件轮询控制（周期200μs）

‌响应速度提升4倍‌

‌协议兼容性‌

内置EtherCAT主站+PROFINET从站协议栈

需外购授权（成本增加¥800/套）

‌成本降低60%‌

‌AI边缘计算‌

NPU本地运行预测性维护模型（如轴承故障检测）

依赖云端或外置AI加速卡8

‌延迟从200ms→15ms‌

‌能耗比‌

满载功耗＜7W（含FPGA/NPU激活）

典型功耗22W TDP

‌能效提升214%‌

‌扩展接口‌

26路工业接口（含隔离型RS-485/DI）

需通过PCI扩展卡实现（增加故障点）

‌系统可靠性+40%‌

‌国产化率‌

100%全国产芯片（含加密模块）

依赖进口x86处理器

‌供应链风险归零‌

三、四大国产化替代核心竞争力

‌1. 全自主技术栈‌

  • 核心处理器采用Rockchip RK3576（国产28nm工艺流片）
  • 可装麒麟国产操作系统，彻底摆脱Windows/Linux授权限制

‌2. 硬实时+软逻辑融合‌

  • FPGA硬件加速关键控制回路（如PID温控、高速脉冲计数）
  • 协处理器（M0）独立运行安全监测任务

‌‌3 全生命周期成本优势‌

‌成本项‌

‌RK3576方案‌

‌J1900方案‌

‌节省幅度‌

单机硬件成本

¥1,450

¥2,200

34%

5年电费（24h运行）

¥180

¥480

62.5%

软件授权费

开源方案（0元）

Win授权+协议栈 ¥1,300

100%

四、典型应用案例

‌某汽车焊装产线PLC升级项目‌

  • ‌改造内容‌：替换32台J1900工控机为RK3576方案
  • ‌成果对比‌：
    • ‌控制精度‌：焊枪定位误差从±0.15mm降至±0.03mm
    • ‌故障率‌：年均停机时间从86小时缩短至4小时
    • ‌能耗‌：单线年节电2.1万度（电费节省¥1.47万）
  • ‌客户评价‌："国产方案首次在产线核心控制位实现全面替代！"
