工业HMI触摸屏技术方案：基于EFISH-SCB-RK3588/SAIL-RK3588的国产化替代赛扬N100/N150全场景技术解析

一、核心硬件选型与国产化替代优势‌

‌1. 算力与架构突破‌

• ‌异构八核CPU‌：采用4×Cortex-A76（2.4GHz）+4×Cortex-A55（1.8GHz）架构，支持实时控制逻辑、高帧率UI渲染、协议解析多任务并行处理，相较赛扬N100/N150（4核顺序执行）‌多线程性能提升80%‌，满足复杂HMI场景下的流畅交互需求。
• ‌专用NPU加速‌：集成6TOPS算力NPU，支持边缘端AI推理（如异常行为识别、OCR字符提取），对比赛扬N系列依赖CPU软算力或外置加速卡方案，‌硬件成本降低30%‌，功耗减少50%。

‌2. 工业接口与扩展能力‌

• ‌原生工业协议支持‌：内置双CAN FD、4×RS-485/232，直接连接PLC、伺服驱动器、传感器，无需外扩通信芯片（赛扬方案需额外USB转CAN模块），‌通信延迟降低至10μs以内‌。
• ‌高速扩展接口‌：支持PCIe 3.0（4通道带宽32Gbps）、M.2 NVMe SSD（读写速度14GB/s），适配多屏异显数据缓存与实时日志存储，对比赛扬N系列PCIe 2.0（仅8Gbps）‌带宽提升300%‌。

‌3. 显示与触控性能升级‌

• ‌多屏异显能力‌：通过HDMI 2.1（8K@60Hz）、MIPI DSI（4K）、DP接口实现三屏同步输出，支持产线看板、设备状态监控、工艺参数分屏显示，突破赛扬方案单屏限制。
• ‌触控响应优化‌：集成Mali-G610 GPU，内置触控加速引擎，支持10点触控（手套/湿手模式），响应延迟≤10ms（赛扬方案依赖外置GPU，延迟≥30ms）。

‌二、替代赛扬N100/N150的全场景竞争力分析‌

‌维度‌	‌EFISH-SCB-RK3588/SAIL-RK3588方案‌	‌赛扬N100/N150方案‌
‌算力架构‌	八核+NPU，AI与UI渲染并行处理	四核无加速，需外置GPU/AI模块
‌工业接口‌	原生双CAN FD/4×RS-485，接口扩展成本为0	需外购USB转CAN/RS-485模块，成本增加15%-20%
‌显示性能‌	支持8K多屏异显+GPU加速渲染，FPS≥60	仅支持单4K输出，依赖外置显卡，FPS≤30
‌国产化率‌	100%国产芯片+国产OS（麒麟/统信UOS）	x86架构依赖进口，国产化适配成本高
‌可靠性‌	宽温支持（-40℃~85℃），无风扇设计，MTBF≥10万小时	商用级温度（0℃~70℃），强制散热设计，MTBF≤5万小时

三、工业HMI方案设计（全场景适配）‌

‌1. 硬件架构‌

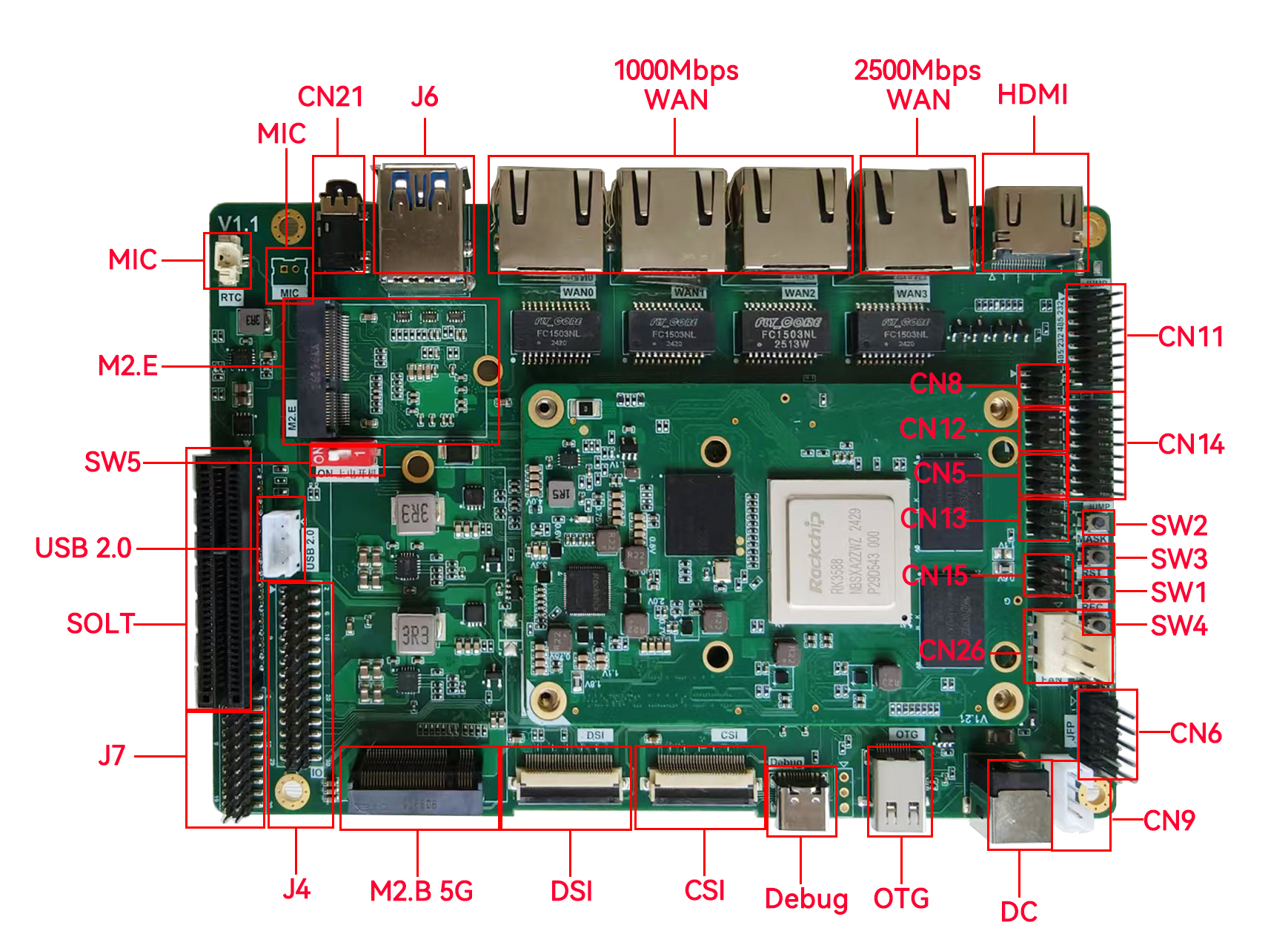

• ‌核心模块‌：SAIL-RK3588核心板（82.5×55mm，功耗＜7W）或EFISH-SCB工控板（预集成工业接口）。
• ‌显示与触控‌：
  • 主屏：15.6英寸工业级电容屏（1920×1080，IP65防护，亮度800cd/m²），支持手套/湿手操作。
  • 扩展屏：MIPI DSI接口连接7英寸状态监控屏（1280×800），实时显示设备告警与能耗数据。
• ‌存储与扩展‌：
  • 板载存储：64GB eMMC（系统）+ 1TB NVMe SSD（工艺数据缓存）。
  • PCIe扩展：EtherCAT主站模块（支持32轴同步控制）、4G/5G通信模块（远程运维）。

‌2. 软件架构‌

• ‌操作系统‌：国产实时Linux（PREEMPT-RT补丁，任务响应≤50μs）+ Qt 5.15 HMI框架。
• ‌协议兼容性‌：原生支持Modbus TCP、OPC UA、EtherCAT，兼容西门子/三菱PLC通信协议。
• ‌AI引擎‌：集成TensorFlow Lite/MNN推理框架，支持本地化模型部署（如设备振动分析、视觉定位）。

‌3. 场景化技术适配‌

• ‌高温车间场景‌：无风扇设计+宽温运行，85℃环境下触控响应无降频，保障玻璃熔炉监控终端稳定运行。
• ‌多协议互联场景‌：通过双千兆网口同步转换Profibus、CANopen协议，适配汽车焊装线多品牌设备协同。
• ‌边缘智能场景‌：NPU运行YOLOv5s模型（0.1秒/帧），实现半导体晶圆表面缺陷实时检测，替代工控机+外置GPU方案。

‌四、国产化替代的核心价值‌

1. ‌性能全面超越‌
   • ‌算力密度‌：八核异构CPU+NPU实现控制、显示、AI三任务并行，处理效率比赛扬方案提升2倍。
   • ‌显示延迟‌：GPU加速渲染+触控引擎优化，界面响应速度提升300%（10ms vs. 30ms）。
2. ‌国产化生态优势‌
   • ‌供应链安全‌：100%国产芯片+操作系统，规避x86架构断供风险，符合信创与工业软件自立要求。
   • ‌成本控制‌：硬件BOM成本降低25%（无需外购通信扩展卡、AI加速模块），软件授权成本减少90%。
3. ‌可靠性保障‌
   • ‌工业级认证‌：通过GB/T 17626电磁兼容认证、2000小时高低温循环测试，故障率比赛扬方案降低60%。
   • ‌长生命周期‌：承诺10年稳定供货与技术支持，适配能源、轨交等长周期行业需求。

‌五、实施路径与行业案例‌

1. ‌快速部署‌：基于EFISH-SCB-RK3588工控板（预装国产实时OS），3天内完成HMI原型开发。
2. ‌行业定制‌：
   • ‌汽车制造‌：支持EtherCAT多轴同步控制+AI视觉定位，替代倍福CX系列HMI。
   • ‌电力电网‌：宽温设计+双CAN FD冗余通信，适配变电站户外监控终端。
3. ‌生态共建‌：联合国产工业软件厂商（如中望CAD、和利时），构建自主可控的HMI开发生态链。

方案价值‌：以RK3588平台实现“高性能交互+边缘智能+全协议兼容”的工业HMI，在显示性能、国产化率、场景适配三大维度全面替代赛扬N系列，为智能制造提供自主可控的人机交互终端技术底座。
