1.概述

Zynq 集成片上系统TRD：包含一个在PS系统上运行的视频编解码嵌入式应用 。为了得到最优性能，TRD被分成了三个部分：PS（处理系统） ,VCU（视频处理单元）,PL（可编程逻辑）

该篇TRD主要是为了展示Zynq SOC EV设备上集成的硬核VCU单元的capabilities

软件准备：

https://blog.csdn.net/xiang_shao344/article/details/81984033

赛林思ZYNQ系列软件安装 petalinux /SDK/VIVADO

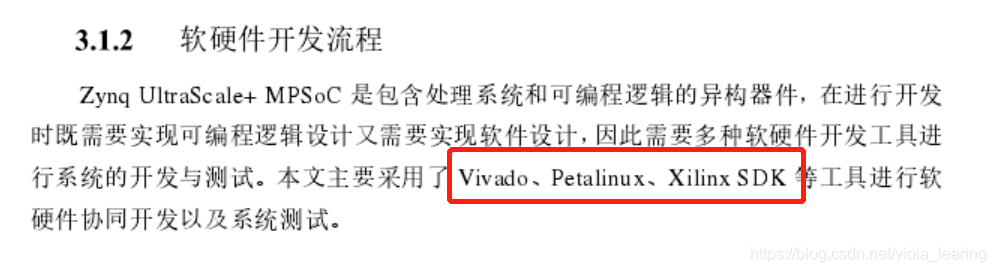

在这里插入图片描述

2.1TRD支持

支持的视频接口：

最高4K@60HZ的视频源 可以是来自：

  • PL的TPG模块，测试图案生成器
  • PL pipeLine通过MIPI CSI_2端口、HDMI_Rx端口、SDI_Rx端口捕捉到的视频流
  • 文件 SD卡，U盘，SATA接口的硬盘
  • 网络上的视频流

通过HDMI或SDI端口发送高达4K@60HZ的视频流 ，通过DP口发送4K@30HZ的视频流

  • 通过PS的pipeline在DP tx端口发送
  • 通过PL 的pipeline在HDMI tx/SDI tx端口显示

VCU 视频编码单元

使用PL的硬件模块

支持H.264/H.265编码

使用OMX端口进行编码器和解码器的参数配置

证明VCU能够实现多路4K@60HZ的视频流的传输

音频编码单元

Opus 双通道48KHZ

流端口

  • 1G以太网 PS GEM
  • 10G 以太网 PL

串口通信(PCIE)

视频格式

NV12 NV16 XV15 XV20

暴风哭泣，好后悔前两周老师不在的时候没有好好听话看资料 😭

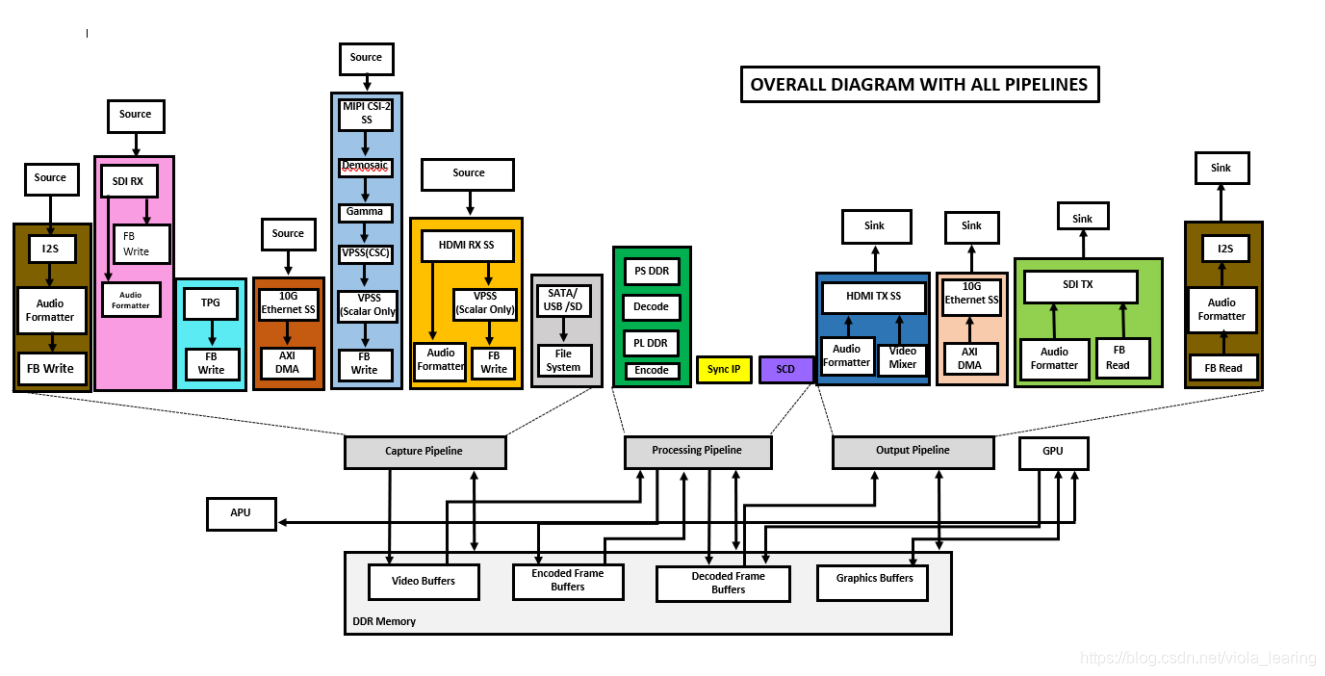

若干例程：使用pipeline

在这里插入图片描述

2.2设计例程

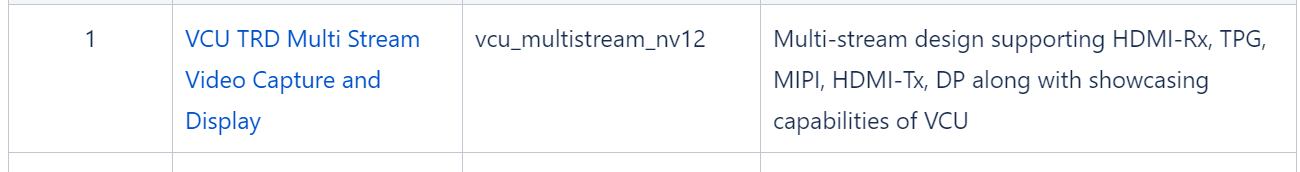

在这里插入图片描述

多路视频流的捕捉和显示

3.软件工具和系统要求

  • 硬件需要

主要就是一些端口需要的cable和USB卡以及一些其他的东西

但是注意：需要一台Ubuntu主机

还有那个HDMI receiver不知道是啥 NVIDIA SHIELD Pro 用于4kp60,Panasonic Lumix GH5S 用于DCI 4kp60

那个digilent PMOD声卡是干嘛的？

3.5毫米的Aux cable 和麦克风？？

另外，果真是需要Ubuntu系统，需要一台带有PCIe slot的ubuntu主机

在这里插入图片描述

另外可选的有带有FAT32文件系统的USB pen驱动和集线器（扩展坞）

带有FAT32文件系统的SATA驱动和外置电源，以及数据线

  • 软件需要

Linux系统

petalinux2020.2

vivado 2020.2

git 一个分立版本的控制系统

串口调试助手 ？？

USB-UART驱动

在这里插入图片描述
