某电器商城网络系统综合项目(有线+无线)

目录

一、 项目名称...........................................................................................................................1 二、 项目背景...........................................................................................................................2 三、 项目拓扑...........................................................................................................................2 四、 功能需求和项目目标..........................................................................................................3


二、 项目背景…2
三、 项目拓扑…2
四、 功能需求和项目目标…3)

一、 项目名称
X 宁电器商城网络系统综合项目

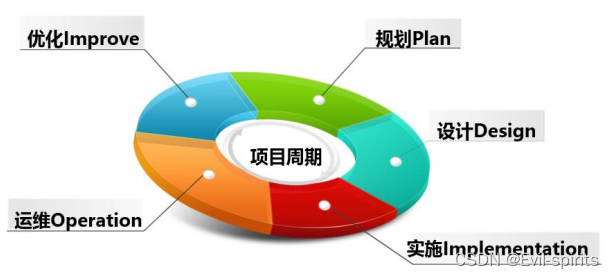

在这里插入图片描述
二、 项目背景
在这里插入图片描述
X 宁电器创办于 1990 年 12 月 26 日,总部位于南京,
是中国商业企业的领先者,经营商品涵盖传统家电、消费电
子、百货、日用品、图书、等综合品类。 X 宁电器业务扩展,在某省会城市新建一栋综合商场,
需要部署网络系统,设计有线网络和无线网络的接入。 项本目的建设目标是:在统筹考虑公司业务需求和发展
的基础上,兼顾远期发展目标,构建一个高效、稳定、安全
可靠的网络。
新建的网络系统,应符合规范所要求的功能分区、协议
类型、配置参数、性能指标、工程工艺等各项标准,并保障
网络运行的稳定、可靠及安全。

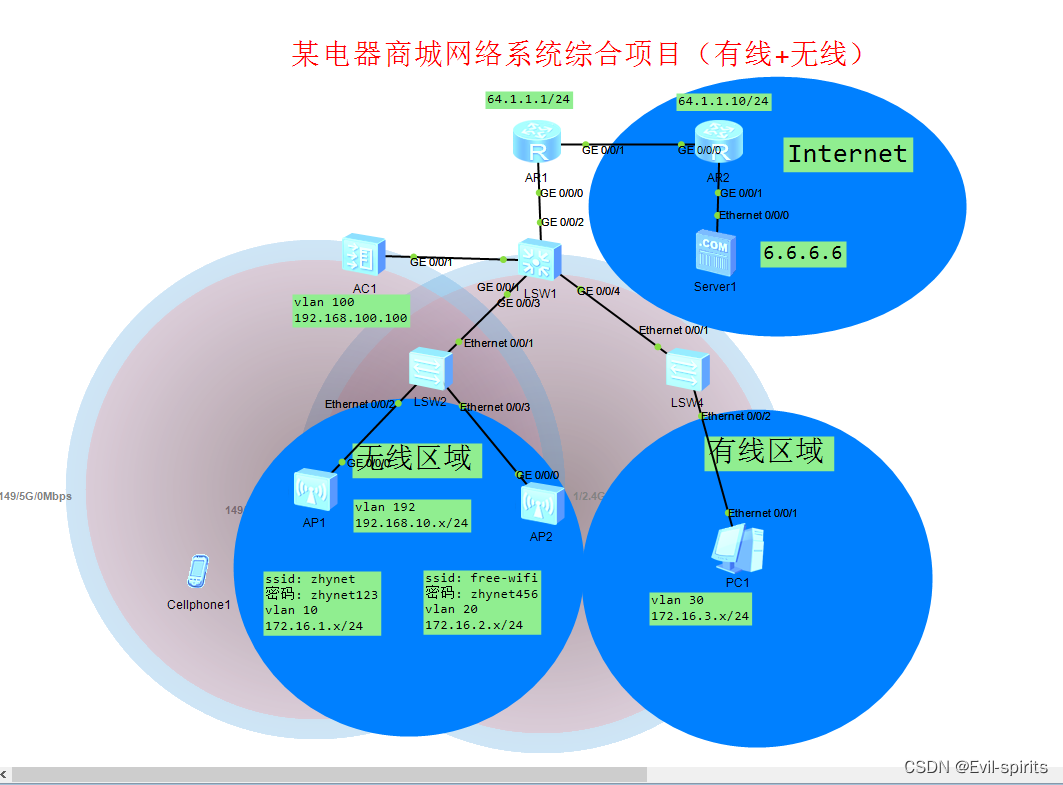

三、 项目拓扑
本项目采用多台华为 S3700 系列交换机作为接入层、一 台 S5700 系列交换机作为核心层,一台 AR 路由器做网络出
口,一台 AC6605 企业级 AC 做无线控制器,多台 AP6050双频 AP 实现整栋楼有线网络和无线网络全面覆盖。
在这里插入图片描述

四、 功能需求和项目目标
1、 合理规划 IP 地址
设计地址分配的时候,要考虑路由的效率,对于路
由设备来说,路由条目越少,工作效率越高。所以在地
址分配的时候,要考虑地址是否可以被汇聚。
本项目中,无线区域地址规划为 172.16.1.x/24 和 172.16.2.x/24,有线区域地址规划为 172.16.3.x/24 到 172.16.5.x/24,均可通过 dhcp 自动获取地址。网络中有一台特殊主机(财务办公系统),地址为
172.16.3.100,要在 dhcp 中排除,不进行分配。
其他所需地址,可按需合理规划

2、 VLAN 设计
无线网络使用基于 ssid 的 vlan 划分方式,内部员 工使用 vlan 10,客户使用 vlan 20,有线网络使用基于
接口的 vlan 划分,使用 vlan 30、40、50
其他所需 vlan,可按需合理规划

3、 路由设计
本网络使用静态路由的方式,实现全网的连通性,
并可以访问 Internet

4、 出口设计
通过 NAT 等技术,实现有线和无线用户,均可转
换为公网 IP,接入互联网,可用地址为 64.1.1.2 到 64.1.1.5 5、 安全设计
通过 ACL 技术进行流量过滤,实现财务办公电脑
(172.16.3.100),禁止和互联网通信。

6、 无线设计
使用 FIT AP 组网方式,部署 2 个 ssid,分别为
zhynet(密码 a1234567)和 free-wifi(密码
a1234567),对应 vlan分别为 10 和 20

LSW4:

[YX-SW]vlan 30
[YX-SW-vlan30]quit
[YX-SW]int e0/0/2
[YX-SW-E
