工业网关作为数据采集、数据转发的重要设备，如何服务与工业互联网

0 引言

  工业互联网是推动我国制造业高质量发展的重要抓 手。 进 入 快 速 发 展 期，信 息 技 术，网络和操作技术，网络的融合成为破局重点。工业企业都面临着设备和系统数据统一采集难题，原因有二: 一是工业互联网标准碎片化问题突出，工业协议、接口、总线标准短期内无法统一; 二是国内工业企业自动化程度较低，数据采集困难重重。为了解决这一问题，市场上涌现出了各种工业网关，但产品功能性能良莠不齐。用户面临着工业网关设备硬件选型的难题; 同时，工业网关本身的接入能力和各项指标，尚无统一的标准和规范的评价体系。面对以上问题，通过对网关深入的研究，对网关的分类及关键指标进行了梳理，旨在推动工业互联网行业走向规范化、标准化。

1 工业网关概述

  工业网关是连接互联网/物联网和控制层之间的核心设备，在工业互联网中起着承上启下的作用。上即工业互联网云平台、制造执行系统( manufacturing execution system，MES) 等，下即数据采集与监控系统( supervisory control and data acquisition，SCADA) 、可编程逻辑控制器( programmable logic controller，PLC) 、数控机 床 ( computerized numerical control，CNC) 、传感器等。在物联网体系架构中，网关既可位于传感器、设备之间，也可位于云端之间，透过边缘节点可以在近传感器端进行大量分析、过滤。网关具有多种优势，例如高

可扩展性、高性价比、高安全性等。各类工业网关连接拓扑如图 1 所示。PLC 网关连接各类 PLC 控制器，采集 PLC 控制信息，实现转发、控制等功能; 数控网关采集数控系统和机床的运行状态信息，机器人网关连接工业机器人，集散控制系统( distributed control system，DCS) 网关采集 DCS 的运行状态，振动传感器和温度传感器可连接至网关感知振动、温度信息。网关实现了工业异构设备的互联互通，可以通过安全网关发送至云端，实现工业现场设备的上云。所以，工业网关是实现工业互联的基础设备。

                                              图 1 各类工业网关连接拓扑图

2 工业网关分类

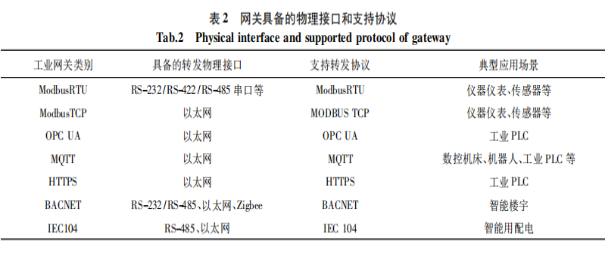

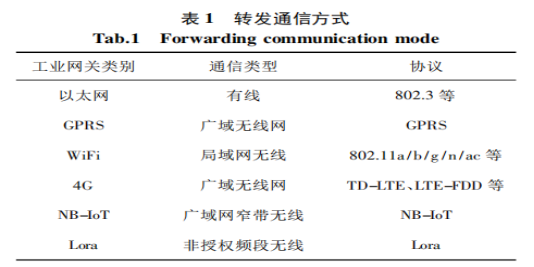

  根据对市场主流物联网网关进行调查研究，从转发通信方式、转发协议、采集对象、边缘计算能力、安全能力、应用行业、采集接口等维度，对物联网网关进行了分类。<
