一、虚拟存储器概述
前面所介绍的各种存储器管理方式，有一个共同特点：作业全部装入内存后方能运行。
问题： 大作业装不下、少量作业得以运行
解决办法： 扩充内存、逻辑上扩充内存容量（虚拟存储器）

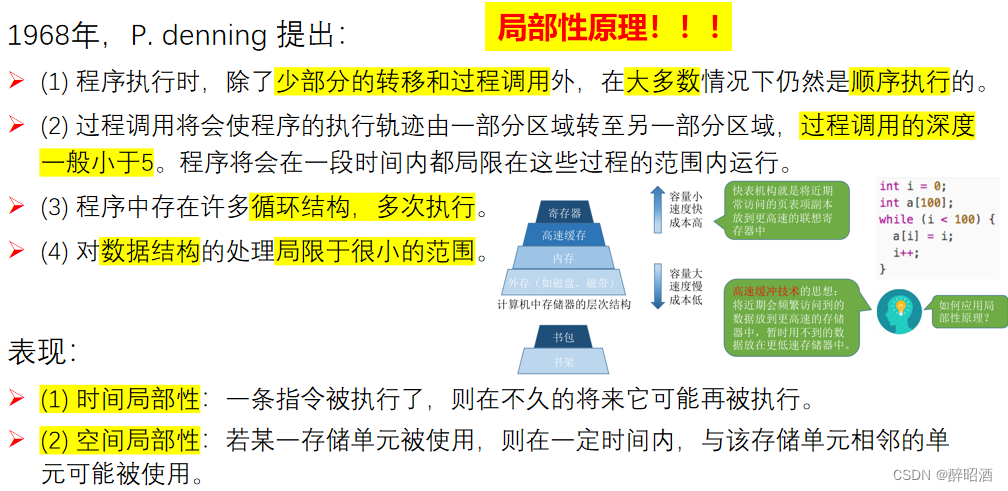

1.1局部性原理

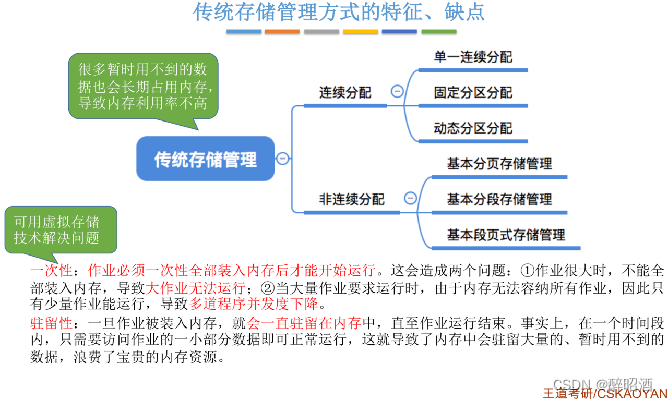

1. 常规存储器管理方式的特征：
一次性：作业被一次性全部装入内存
驻留性：作业一直驻留在内存
一次性和驻留性使许多在程序运行中不用或暂不用的程序（数据）占据了大量的内存空间，使得一些需要运行的作业无法装入运行。
2. 微机操作系统的发展：
1.2定义与特征

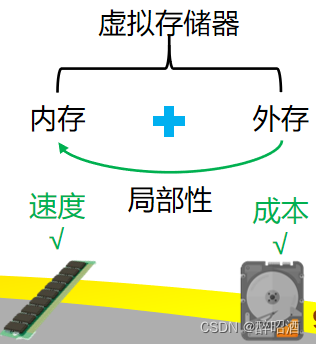

1. 虚拟存储器定义：
原理：基于局部性原理，应用程序在运行之前，没有必要全部装入内存，仅须将那些当前要运行的部分页面或段先装入内存便可运行，其余部分暂留在盘上。
定义：虚拟存储器：具有请求调入功能和置换功能，能从逻辑上对内存容量加以扩充的一种存储器系统。
目标：其逻辑容量由内存容量和外存容量之和所决定，其运行速度接近于内存速度，而成本接近于外存。
2.虚拟存储器的特征：
(1) 多次性：作业中的程序和数据允许被分成多次调入内存运行
(2) 对换性：作业运行时无须常驻内存
(3) 虚拟性：从逻辑上扩充了内存容量，使用户看到的内存容量远大于实际内存容量

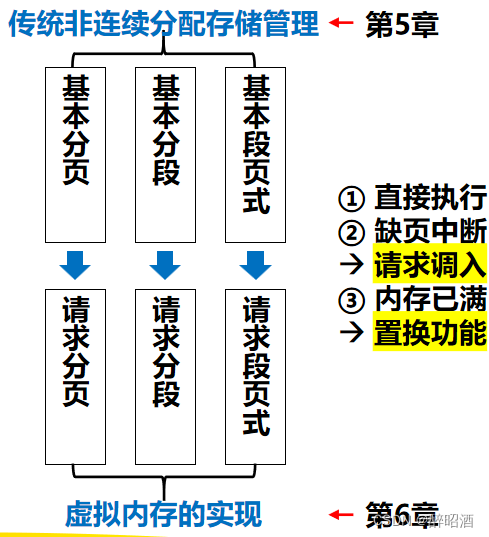

1.3实现方法
请求分页系统：
硬件支持：页表、缺页中断、地址变换机构。
软件支持：请求调页软件、页面置换软件。
请求分段系统：
硬件支持：段表、缺段中断、地址变换机构。
软件支持：请求调段软件、段置换软件。
段页式虚拟存储器：
增加请求调页和页面置换。
Intel 80386 及以后。
二、请求分页存储管理方式
2.1请求分页存储管理
2.1.1请求分页中的硬件支持
1. 请求页表机制：
（1）状态位P：指示该页是否在内存
（2）访问字段A：记录该页在一段时间内被访问的次数
（3）修改位M：也称脏位（dirty bit），标志该页是否被修改过
（4）外存地址：指示该页在外存中的地址（物理块号）

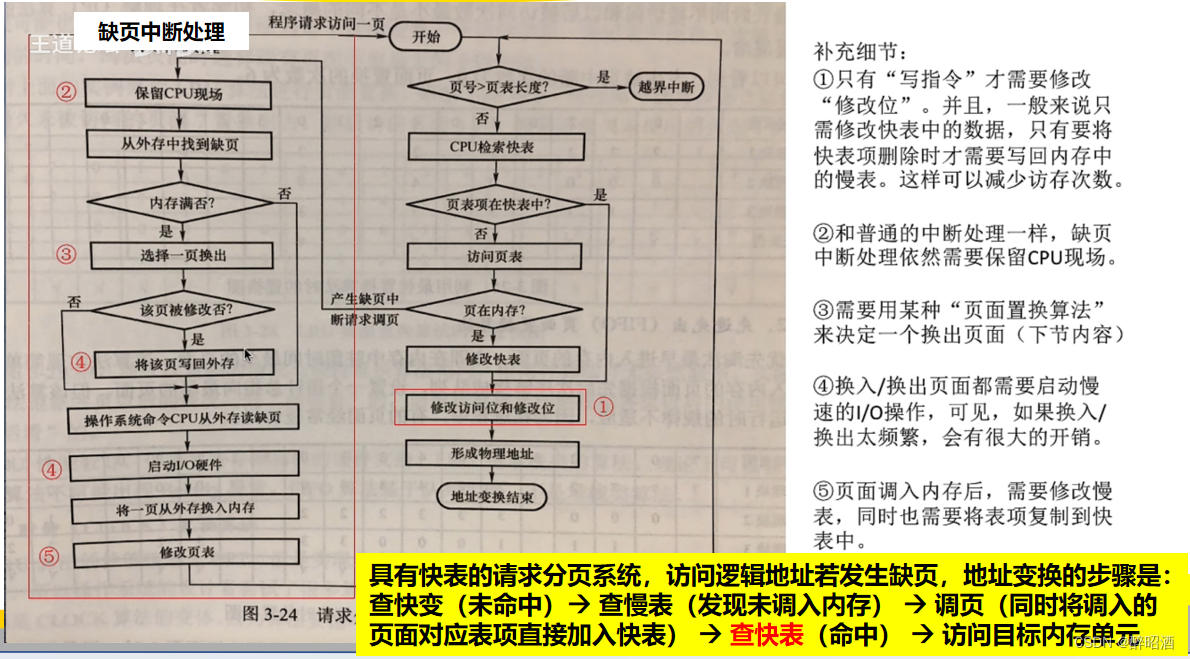

2. 缺页中断机构：
在指令执行期间产生和处理中断信号。
一条指令在执行期间，可能产生多次缺页中断。
3. 地址变换机构：与分页内存管理方式类似

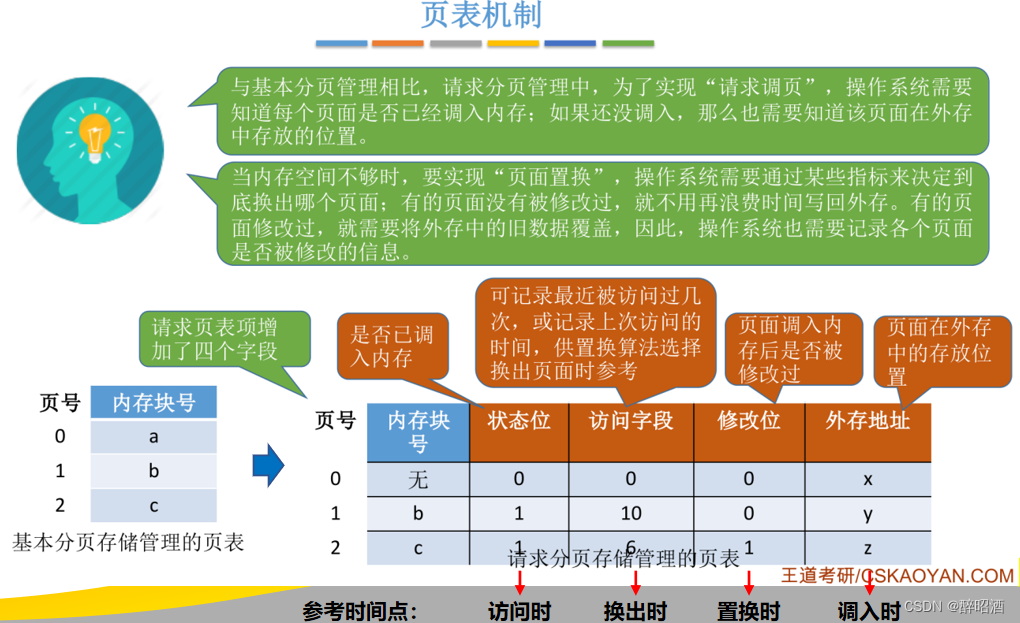

补充知识点1：请求页表机制
补充知识点2：地址变换机构具体实现

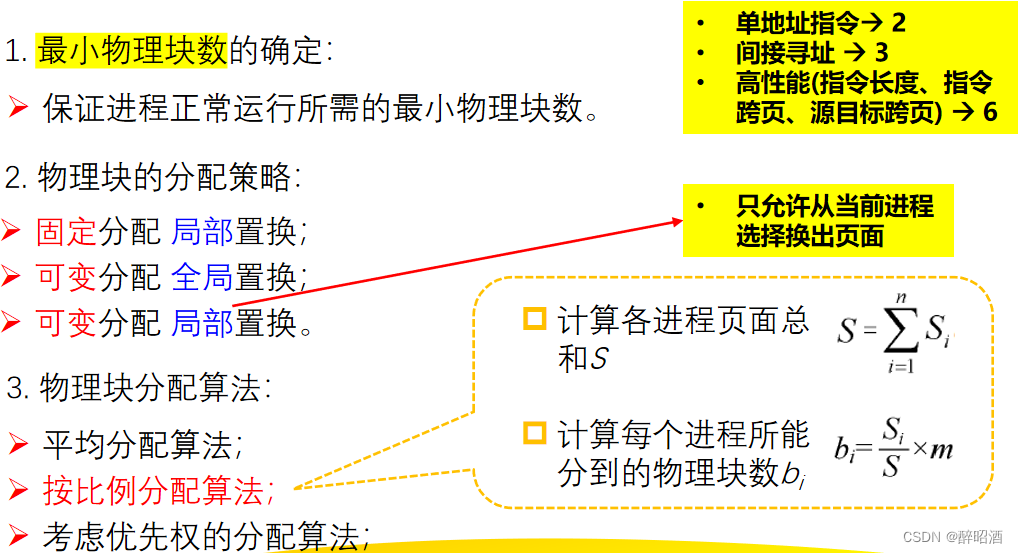

2.1.2请求分页中的内存分配
2.1.3页面调入策略
1. 何时调入页面：
预调页策略：预先调入一些页面到内存。
请求调页策略：发现需要访问的页面不在内存时，调入内存。
2. 从何处调入页面：
（1）如系统拥有足够的对换区空间，全部从对换区调入所需页面
（2）如系统缺少足够的对换区空间，凡是不会被修改的文件，都直接从文件区调入；当换出这些页面时，由于未被修改而不必再将它们重写磁盘，以后再调入时，仍从文件区直接调入；修改部分，放入对换区
（3）UNIX方式：未运行过的页面，从文件区调入；曾经运行过但又被换出的页面，从对换区调入
3.页面调入方法：
（1）查找所需页在磁盘上的位置。
（2）查找一内存空闲块：
如果有空闲块，就直接使用它；
如果没有空闲块，使用页面置换算法选择一个“牺牲”内存块；
将“牺牲”块的内容写到磁盘上，更新页表和物理块表。
（3）将所需页读入（新）空闲块，更新页表。
（4）重启用户进程。

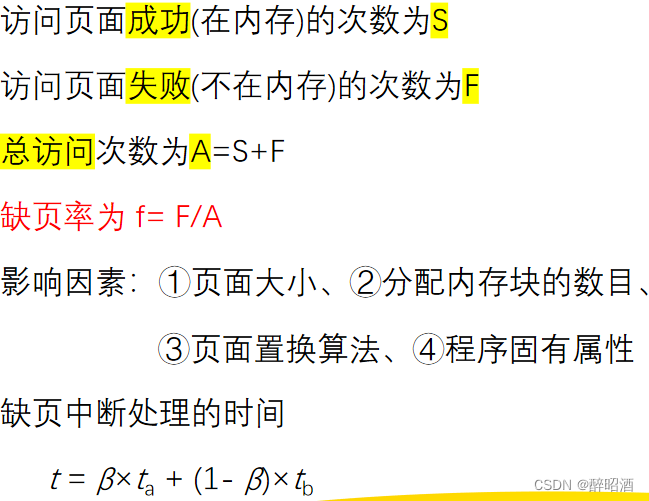

4. 缺页率：

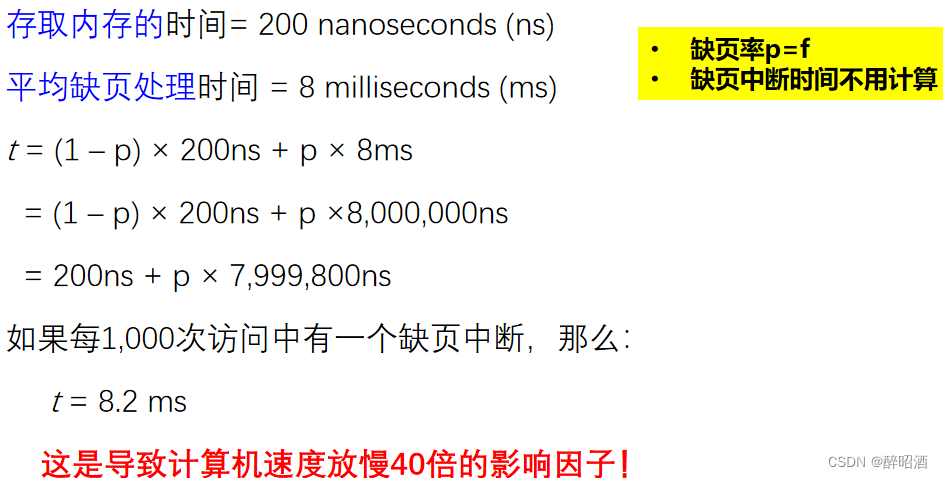

缺页中断处理时间的例子：
2.2页面置换算法
页面置换：找到内存中没有使用的一些页，换出
算法：替换策略。
性能 ：找出一个导致最小缺页数的算法。
同一个页可能会被装入内存多次。
页面置换完善了逻辑内存和物理内存的划分——在一个较小的物理内存基础之上可以提供一个大的虚拟内存。
页面置换算法：
最佳置换算法（OPT） 先进先出置换算法（FIFO） 最近最久未使用置换算法（LRU）
最少使用算法（LFU） Clock置换算法 页面缓冲算法
需要一个最小的缺页率。
通过运行一个内存访问的特殊序列（访问序列），计算这个序列的缺页次数。
2.2.1最佳页面置换算法OPT（Optimal）

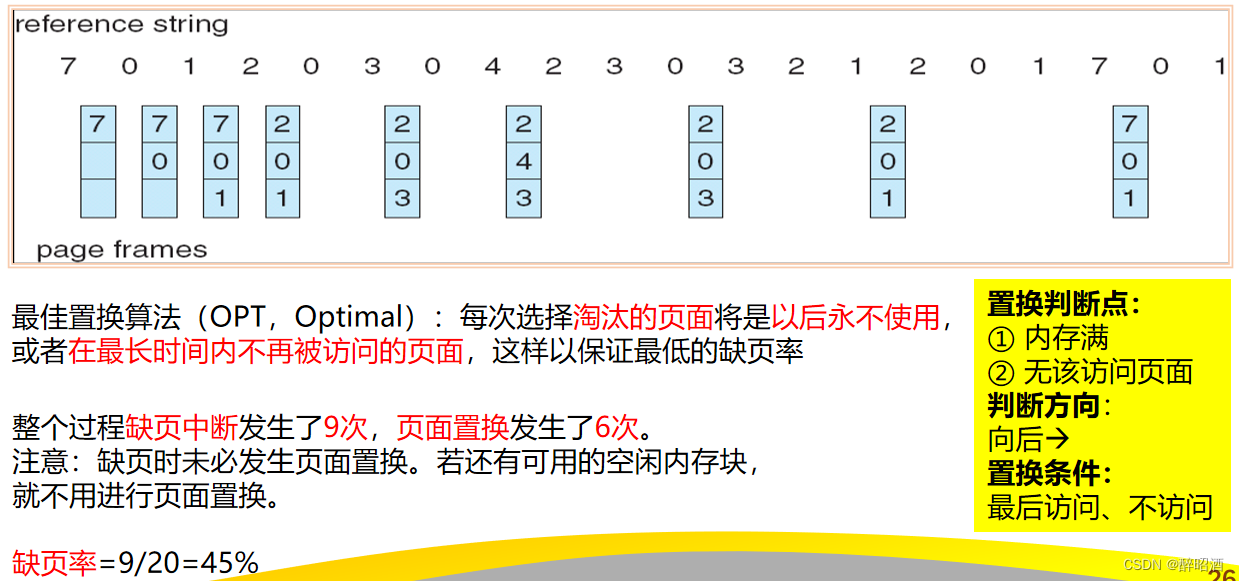

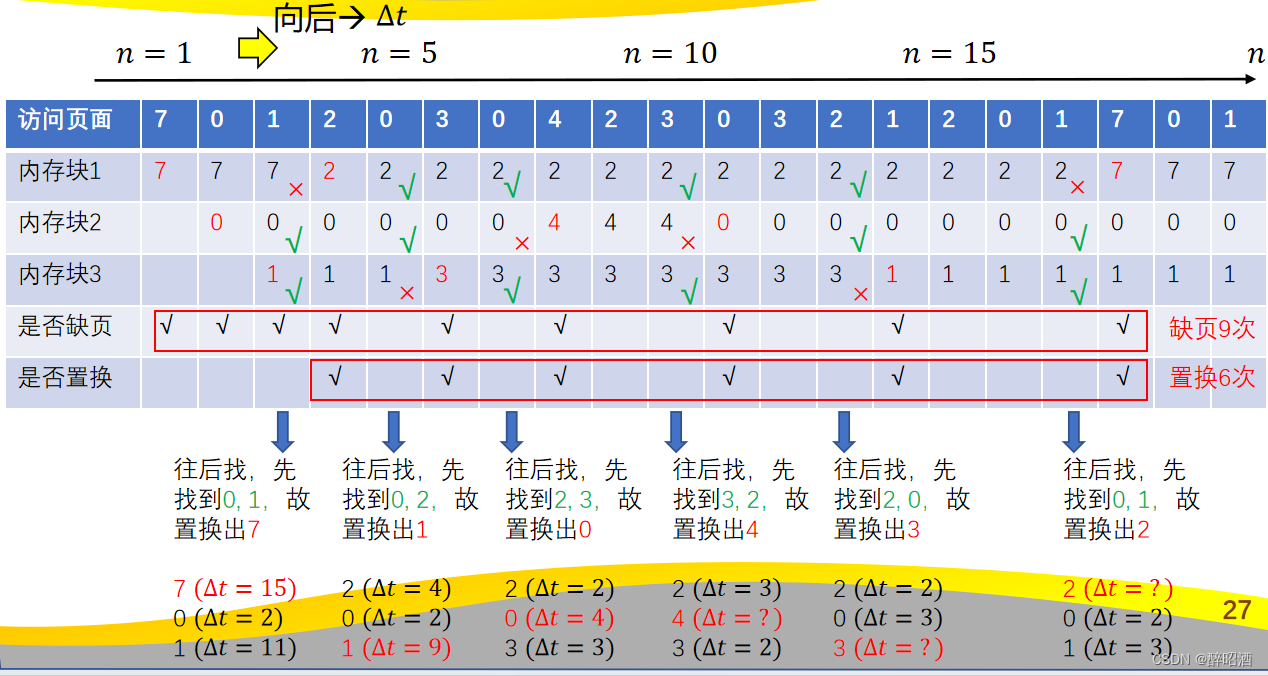

最佳置换算法例子：
2.2.2先进先出页面置换算法（FIFO，First In First Out）

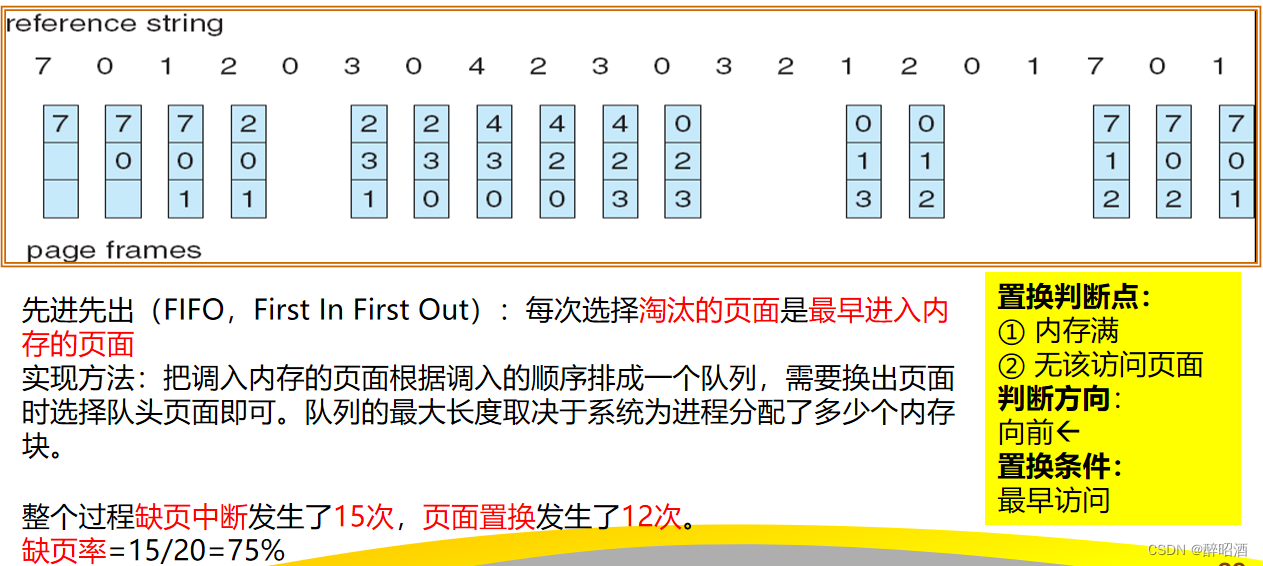

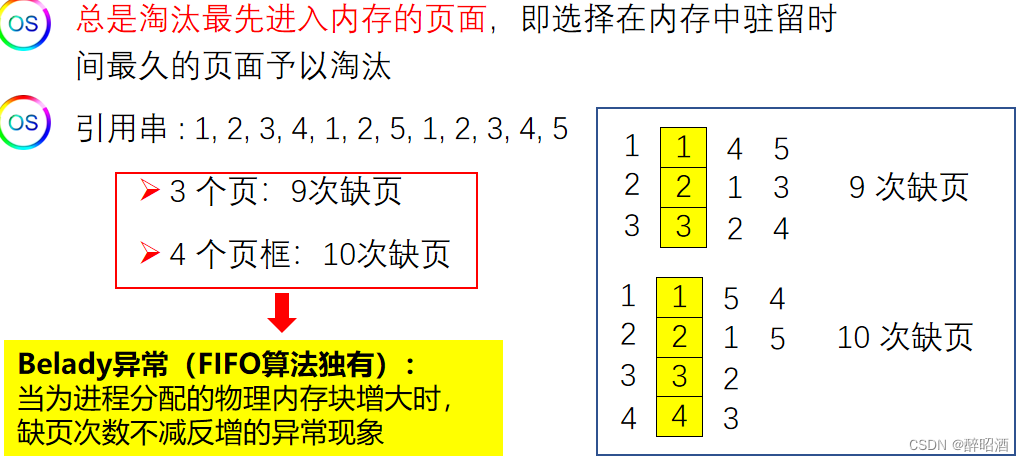

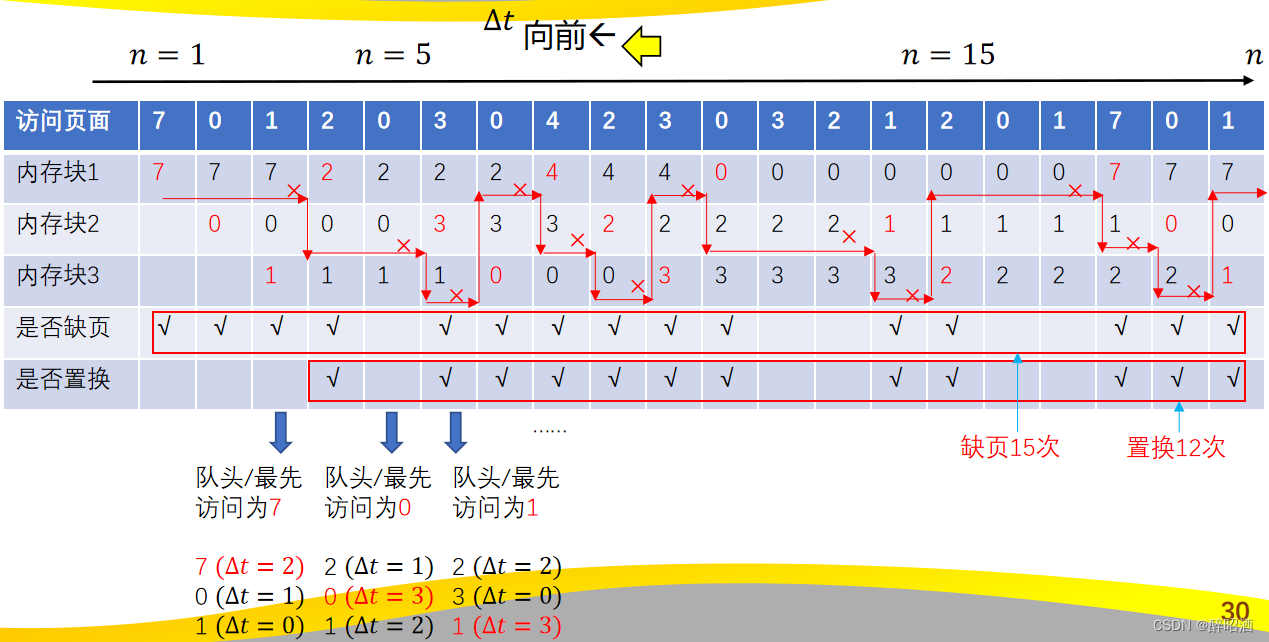

先进先出置换算法例子：

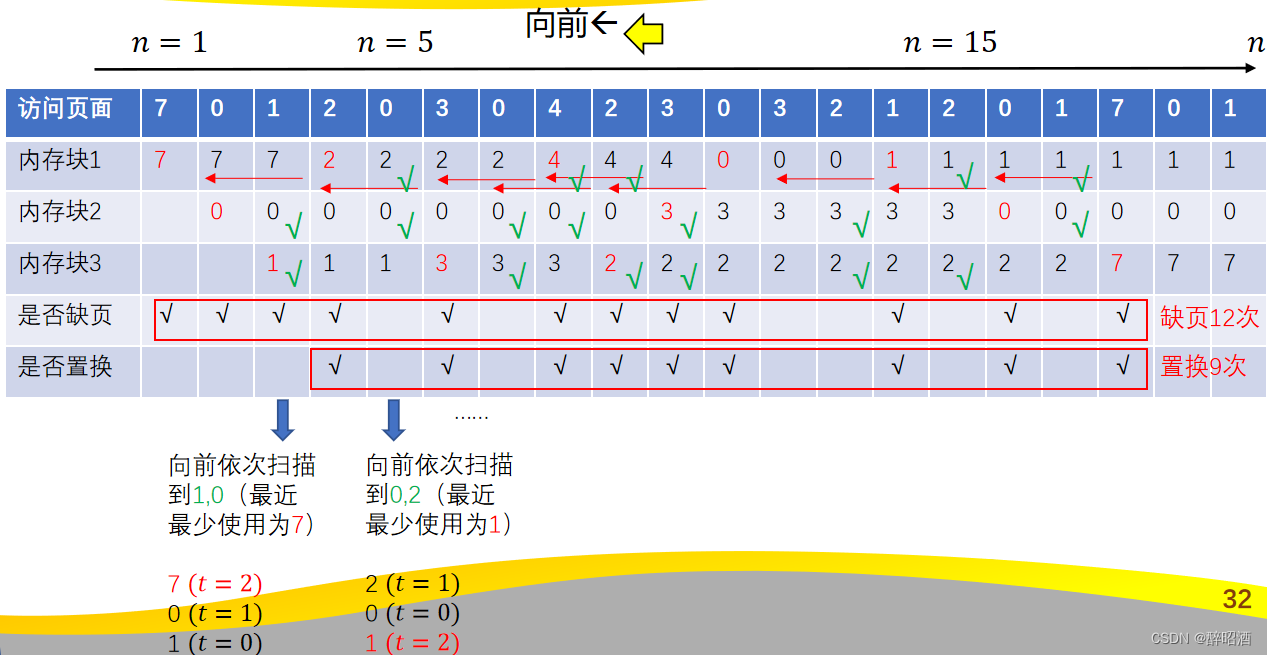

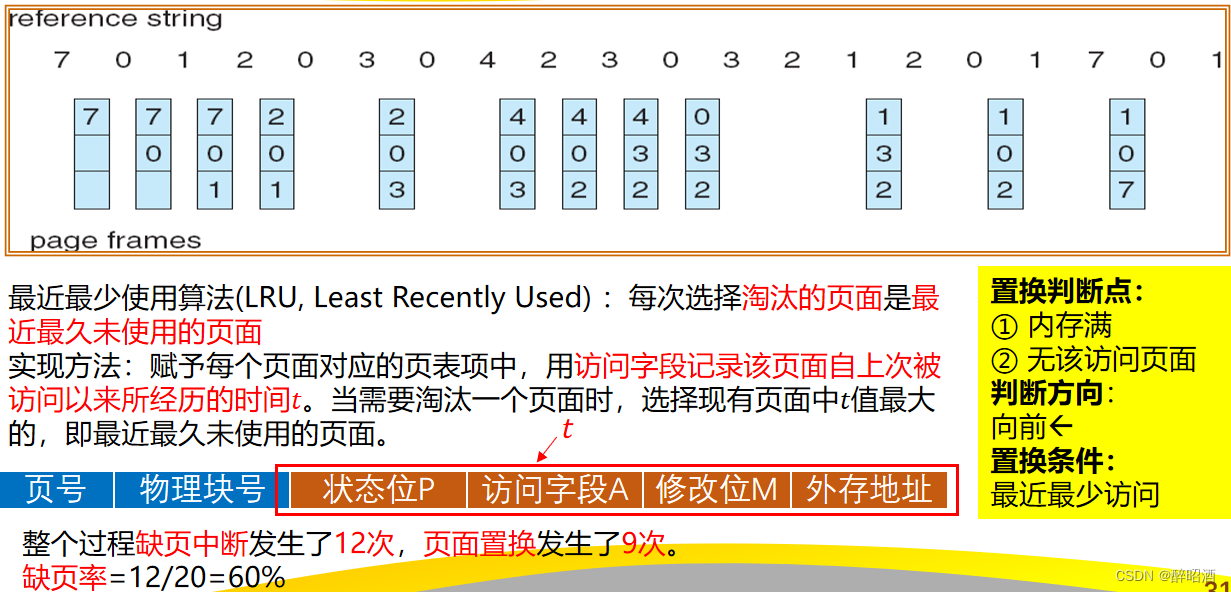

2.2.3最近最久未使用页面置换算法(LRU, Least Recently Used)
LRU算法的硬件支持：
1）寄存器：为内存中的每个页面设置一个移位寄存器。
被访问的页面对应寄存器的Rn−1位置为1，定时右移。
具有最小数值的寄存器所对应的页面为淘汰页。
（2）栈：保存当前使用的各个页面的页面号。
被访问的页，移到栈顶。
栈底是最近最久未使用页面的页面号。
2.2.4最少使用页面置换算法LFU
为内存中的每个页面设置一个移位寄存器，用来记录该页面的被访问频率。
LFU 选择在最近时期使用最少的页面∑Ri作为淘汰页。
2.2.5Clock页面置换算法（NRU，Not Recently Used）
LRU的近似算法，又称最近未用(NRU)或二次机会页面置换算法

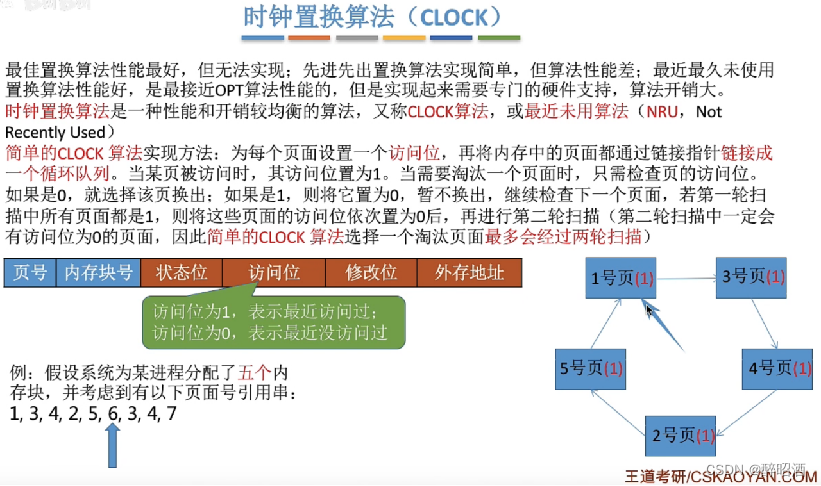

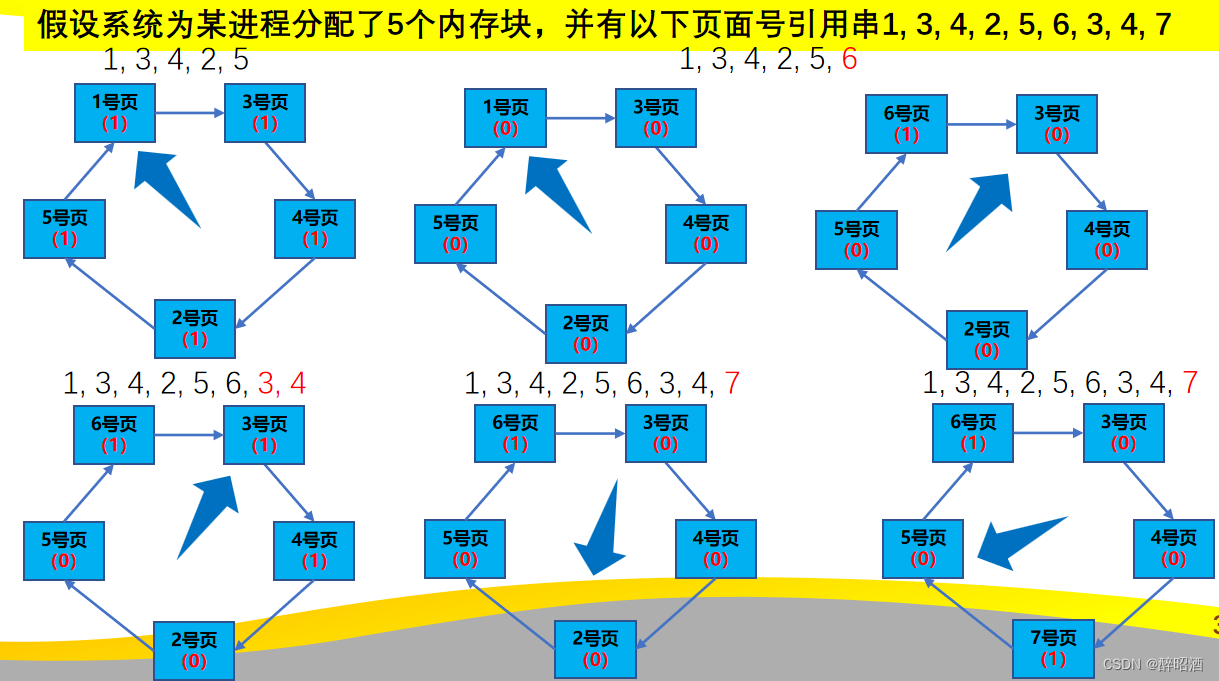

1. 简单的Clock算法
每个页都与一个访问位相关联，初始值位0。
当页被访问时置访问位为1。
置换时选择访问位为0的页 ；若为1，重新置为0。
2.改进型Clock算法：
除须考虑页面的使用情况外，还须增加置换代价。
淘汰时，同时检查访问位A与修改位M
第1类（A=0，M=0）：表示该页最近既未被访问、又未被修改，是最佳淘汰页。
第2类（A=0，M=1）：表示该页最近未被访问，但已被修改，并不是很好的淘汰页。
第3类（A=1，M=0）：表示该页最近已被访问，但未被修改，该页有可能再被访问。
第4类（A=1，M=1）：表示该页最近已被访问且被修改，该页有可能再被访问。
置换时，循环依次查找第1类、第2类页面，找到为止
第一轮扫描：扫描第一个（A=0, M=0）的帧用于替换，不改变访问位A。
第二轮扫描：扫描第一个（A=0, M=1）的帧用于替换，将所有扫描过的页面访问位A都置0
第三轮扫描：扫描第一个（A=0, M=0）的帧用于替换，不修改任何标志。
第四轮扫描：扫描第一个（A=0, M=1）的帧用于替换。
2.2.6页面缓冲算法PBA（Page Buffering Algorithm）
1. 影响效率的因素：（1）页面置换算法 （2）写回磁盘的频率 （3）读入内存的频率
目的：
显著降低页面换进、换出的频率，减少了开销。
可采用较简单的置换策略，如不需要硬件支持。
2. 具体做法：
设置两个链表： ①空闲页面链表：保存空闲物理块。 ②修改页面链表：保存已修改且需要被换出的页面等被换出的页面数目达到一定值时，再一起换出外存。

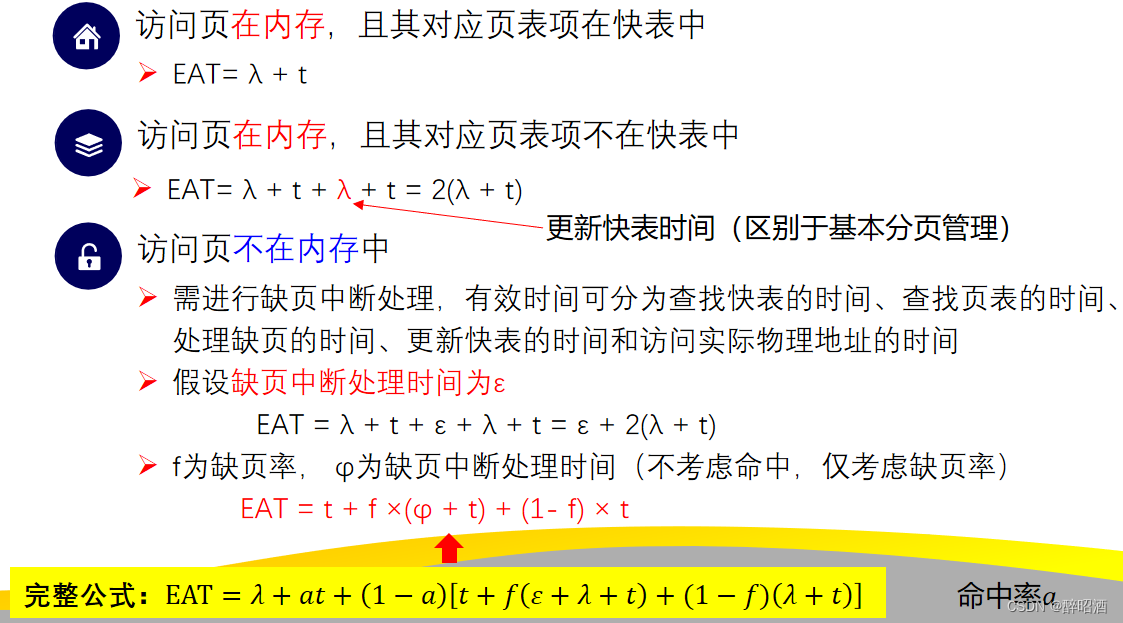

访问内存的有效时间EAT：

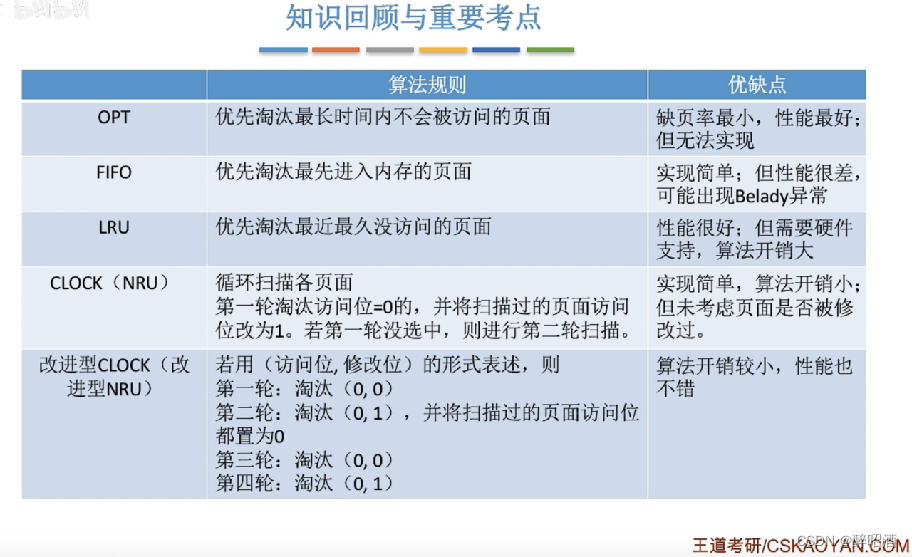

知识回顾：
2.3“抖动”与工作集
如果一个进程没有足够的页，那么缺页率将很高，这将导致:
CPU利用率低下。
操作系统认为需要增加多道程序设计的道数。
系统中将加入一个新的进程。
抖动(Thrashing) ：一个进程的页面经常换入换出。

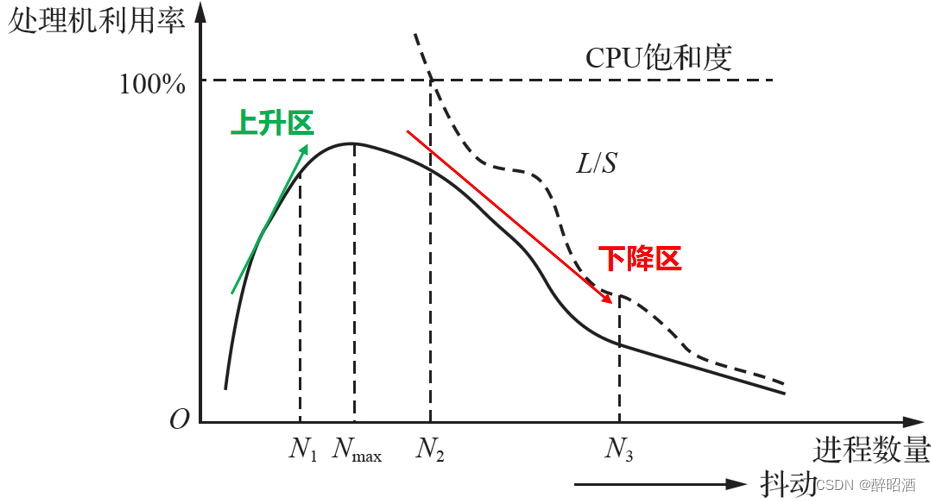

1. 处理机的利用率：
2.产生“抖动”的原因：
根本原因：
同时在系统中运行的进程太多；
因此分配给每一个进程的物理块太少，不能满足进程运行的基本要求，致使进程在运行时，频繁缺页，必须请求系统将所缺页面调入内存。
抖动的发生与系统为进程分配物理块的多少有关。

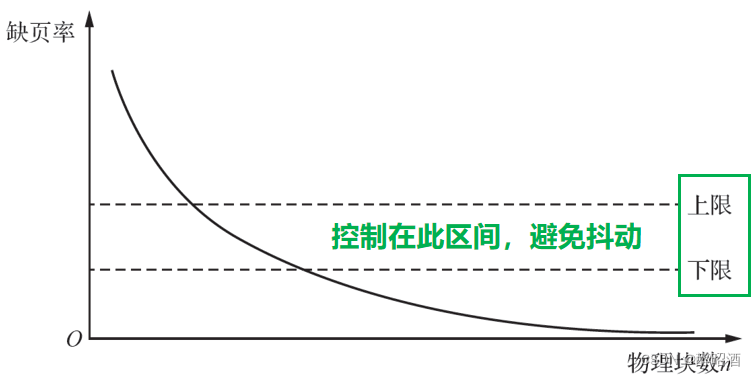

3.缺页率与物理块数之间的关系：
进程发生缺页的时间间隔与所获得的物理块数有关。
根据程序运行的局部性原理，如果能够预知某段时间内程序要访问的页面，并将它们预先调入内存，将会大大降低缺页率。
4.工作集定义：
所谓工作集，指在某段时间间隔Δ里进程实际要访问页面的集合。
把某进程在时间t的工作集记为w(t, Δ),其中的变量Δ称为工作集的“窗口尺寸”。
工作集w(t,Δ)是二元函数，即在不同时间t的工作集大小不同，所含的页面数也不同；工作集与窗口尺寸Δ有关，是Δ的非降函数，即：w(t,Δ)⊆w(t,Δ+1)

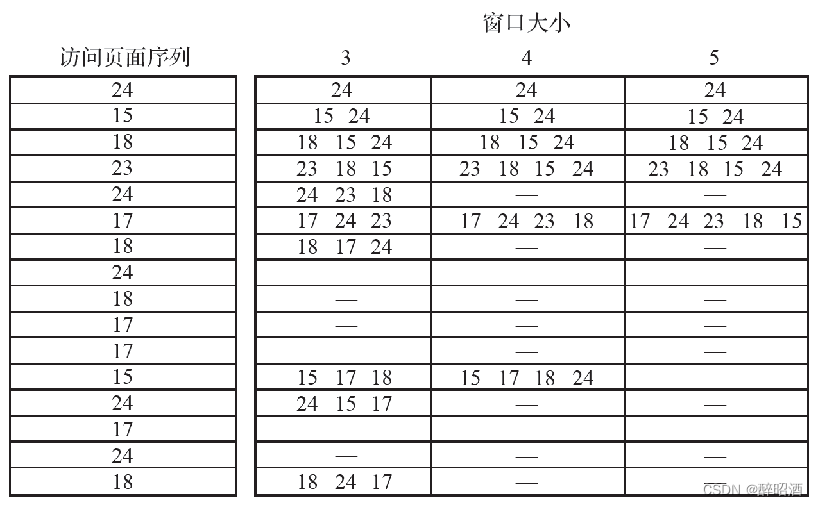

工作集举例：
5.抖动的预防方法：
（1）采取局部置换策略：只能在分配给自己的内存空间内进行置换；
（2）把工作集算法融入到处理机调度中；
（3）利用“L=S”准则调节缺页率：
L是缺页之间的平均时间 。
S是平均缺页服务时间，即用于置换一个页面的时间 。
L>S，说明很少发生缺页 。
L<S，说明频繁缺页。
L=S，磁盘和处理机都可达到最大利用率 。
（4）选择暂停进程。
三、请求分段存储管理方式
3.1 请求分段中的硬件支持
1. 请求段表机制：
（1）存取方式：表示段存取属性为只执行、只读或允许读/写
（2）访问字段A：记录该段在一段时间内被访问的次数
（3）修改位M：标志该段调入内存后是否被修改过
（4）存在位P：指示该段是否在内存
（5）增补位：表示该段在运行过程中是否做过动态增长
（6）外存始址：指示该段在外存中的起始地址（盘块号）
2. 缺段中断机构：
在指令执行期间产生和处理中断信号。
一条指令在执行期间，可能产生多次缺段中断。
由于段不是定长的，对缺段中断的处理要比对缺页中断的处理复杂。
3.地址变换机构：
若段不在内存中，则必须先将所缺的段调入内存，并修改段表，然后利用段表进行地址变换。
3.2分段的共享

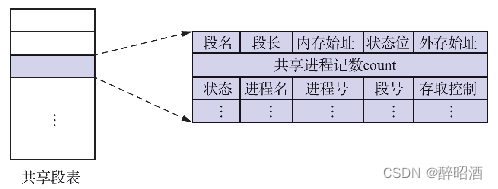

1. 共享段表：保存所有的共享段
共享进程计数count、存取控制字段、段号
2. 共享段的分配：
对首次请求使用共享段的用户，分配内存，调入共享段，修改该进程段表相应项，再为共享段表增加一项，count=1。
对其他使用共享段的用户，修改该进程段表相应项，再为共享段表增加一项，count=count+1。
3.共享段的回收：
撤销在该进程段表中共享段所对应的表项，unt=count-1操并执行co作。
若为0，回收该共享段的内存，并取消共享段表中对应的表项。
若不为0，只取消调用者进程在共享段表中的有关记录。
4.分段保护：
（1）越界检查：
由地址变换机构来完成； 比较段号与段表长度；段内地址与段表长度。
（2）存取控制检查：以段为基本单位进行。
通过“存取控制”字段决定段的访问方式； 基于硬件实现。
（3）环保护机构：
低编号的环具有高优先权；
一个程序可以访问驻留在相同环或较低特权环（外环）中的数据；
一个程序可以调用驻留在相同环或较高特权环（内环）中的服务。
四、虚拟存储器实现实例
实例1：Windows XP系统
采用请求页面调度以及簇来实现虚拟存储器
使用簇在处理缺页中断时，不但会调入不在内存中的页（出错页），还会调入出错页周围的页。
创建进程时，系统会为其分配工作集的最小值和最大值：
最小值：进程在内存中时所保证页面数的最小值。
若内存足够，可分配更多的页面，直到达到最大值。
通过维护空闲块链表（与一个阈值关联）来实现。
采用局部置换方式。
置换算法与处理器类型有关：如80x86系统，采用改进型Clock算法。

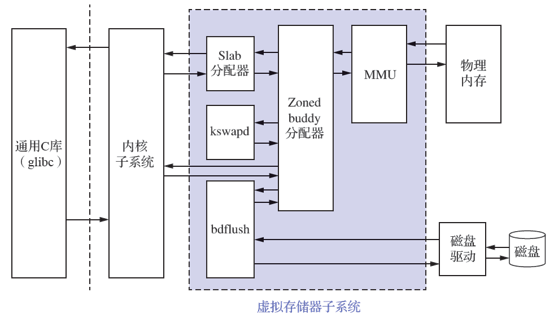

实例2：Linux系统（以32位为例）
虚拟存储器是大小为4GB的线性虚拟空间。
4GB的地址空间分为两个部分：
用户空间占据0~3GB（0xC0000000）
由用户进程使用（MMU）
使用请求页式存储管理
内核空间占据3GB~4GB
由内核负责
使用buddy和slab内存管理 （zoned buddy 分配器和slab分配器）
