计算机网络误区——二层网络中不同VLAN不通的问题

你真的了解VLAN吗？很多学过计算机网络的同学都对VLAN的知识学习过，也做过相应的实验，简单的实现了不同VLAN隔离、相同VLAN互通的要求，自认为对VLAN了解的同学可以先看一下下面这个拓扑，本文会让你对VLAN有更加深入的了解。

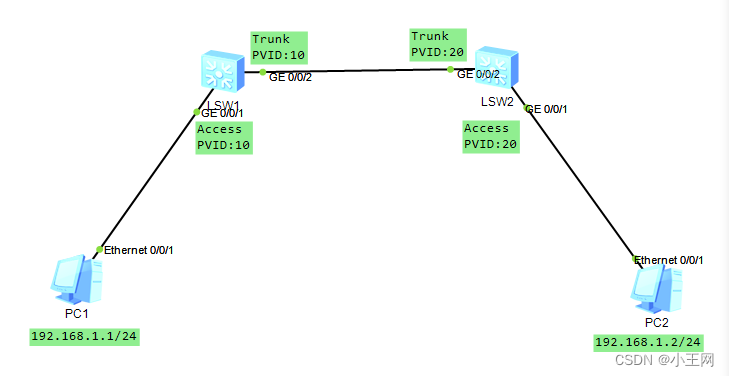

 PC终端和交换机端口配置如上图所示。请问，在该拓扑中，两个PC是否可以通信呢？

如果您认为可以通信，那么恭喜您，您对VLAN的了解已经比较深入了，可以跳过本文；如果您认为不能通信，那么还请您耐心的看完本文

首先，上述的配置是可以让两个PC之间相互通信的。当然实际的网络环境中一般也没有人会这样配置。但是了解这个反应了我们对VLAN配置中Access和Trunk的掌握程度。

 我们都知道，在网路配置中，与PC直接相连的端口一般用Access，表示把该PC加入端口对应的VLAN，而交换机之间互联的端口一般用Trunk，并且配置允许交换机互联的VLAN ID通过，这是我们常见的经典配置，但是不知道大家有没有想过为什么这样配置呢？

这涉及到VLAN中Access端口和Trunk端口对数据包的具体处理问题。我们先来了解一下VLAN是功能了，VLAN的功能是隔离广播域，那么他为什么能隔离广播域呢，原来，为了能够实现隔离广播域的效果，交换机在接受到的每个数据包上打上了一个特殊的“标签”，该”标签“标识了数据包属于哪个VLAN。不同的Access、Trunk端口对VLAN标签的处理是不同的，下面我们来看一下Access和Trunk对不同数据包VLAN标签处理情况。

Access数据包处理情况：

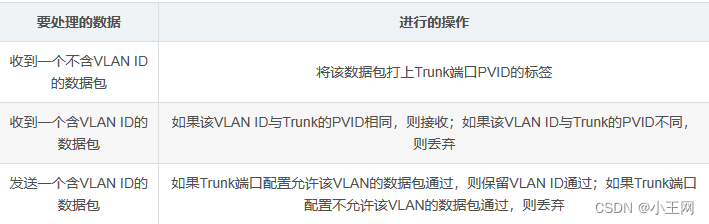

Trunk数据包处理情况:

我们总结一下，交换机在转发数据时遵守的原则是进入打标签，出去剥标签，剥标签是掉和PVID相同的标签，PVID就是上面我们提到的特殊“标识”，如果和PVID不同，看是否允许通过，允许则放行，反之丢弃。我们可以简单记忆“进打出剥”。

接下来回到我们一开始的问题，为什么两个PC之间可以相互通信的？我们来分析一下：

PC1开始发出的数据包是裸标签，到达LSW1的g0/0/1口时，因为该接口是Access且PVID为10，会被打上VLAN10的标签，到达LSW1的g0/0/2口时，因为该接口是Trunk且PVID为10,会被剥掉VLAN10的标签，这时数据包在两台交换机是裸标签传输，到达LSW1的g0/0/2会被打上VLAN20的标签，到达LSW2的g0/0/1时会剥掉VLAN20的标签，最后PC2收到的数据包就是没有打标签的数据了，反过来回包也是如此，这样就实现了PC1与PC2的互相通信了。

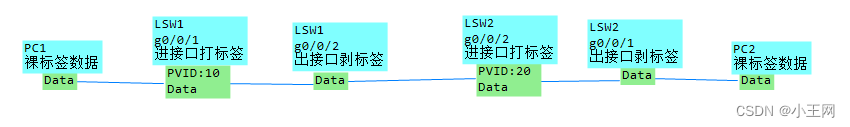

我们来看一下简易图，有助于理解：

这就是为什么不同VLAN也可以通信的全过程了。
