0 引言
以前上学时常用Auto CAD画2D图纸软件，也好多年没有接触过了，现在做产品，经常会涉及到壳体设计，说是壳体设计，实际有些规模的大公司又会划分为结构模型设计、模具设计、工艺设计等，对于小公司而言，主要做的工作还是围绕在结构模型设计环节。要说一个产品对消费者来说首先关注到的点是什么，一般都是它的外观，它的壳子，所以，结构模型设计还是很重要的。
对于喜欢DIY的人来说，掌握结构模型设计技术还是比较舒服的，试想一下，你设计了一套远程视频监控电子系统，该系统终端监控部分不是裸壳的一堆电路板，而是你亲自量身定做的靓丽壳体结构，那么这整个远程视频监控电子系统档次就不一般了。博主一方面想给自己DIY的东西加上外壳，另一方面也是想在产品开发中能够能高效的与结构工程师沟通，识别相关风险点，把控产品开发的质量，所以，开了这个专栏。工欲善其事，必先利其器，那么，本次博文就先来了解下结构建模设计中一个耀眼的红色明星软件——Solidworks。
1 Solidworks软件界面初步介绍
系统环境：Win10 64位系统
打开Solidworks软件，可以看到，其可以新建三种文件类型：零件、装配体、工程图：

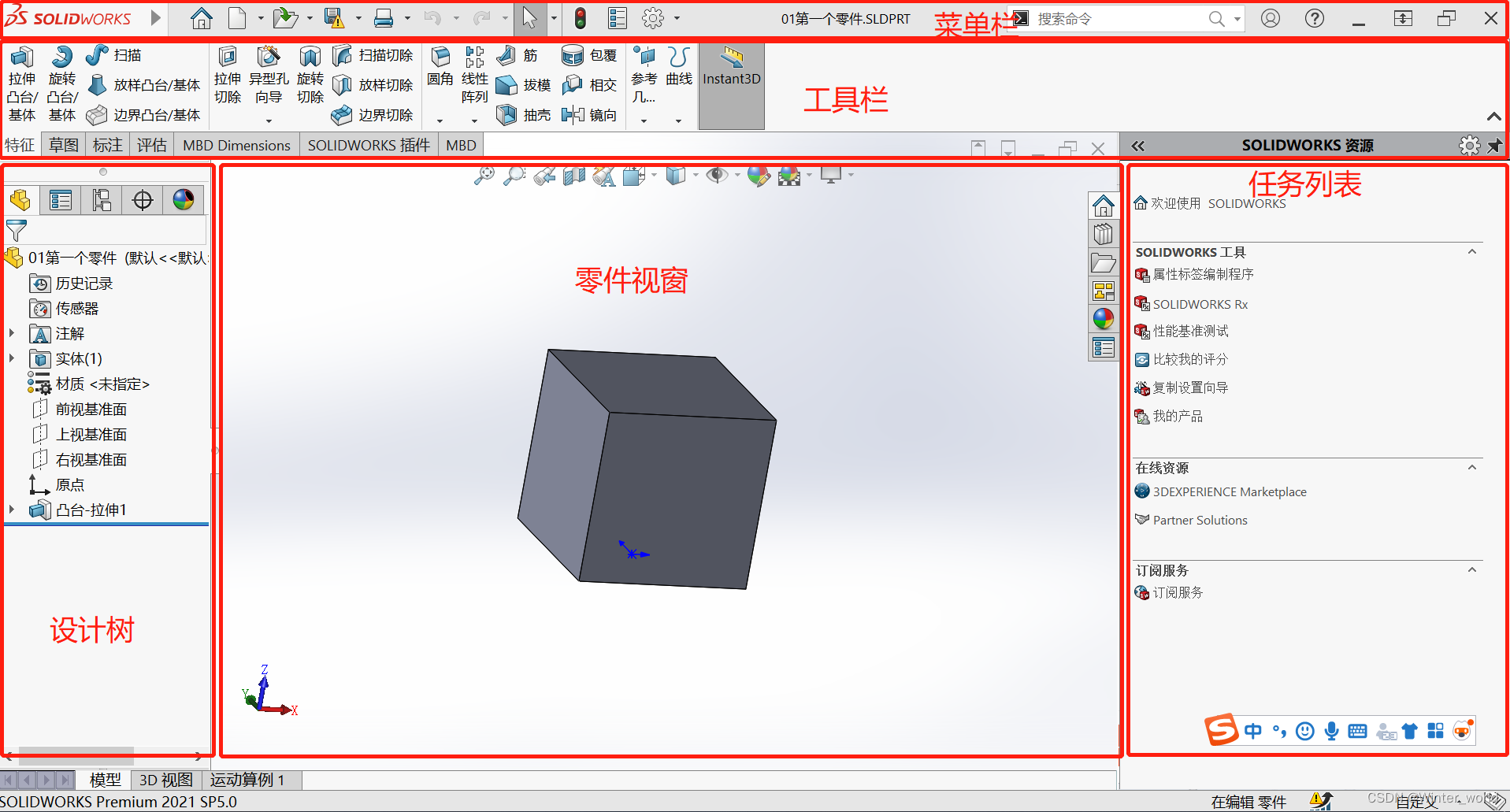

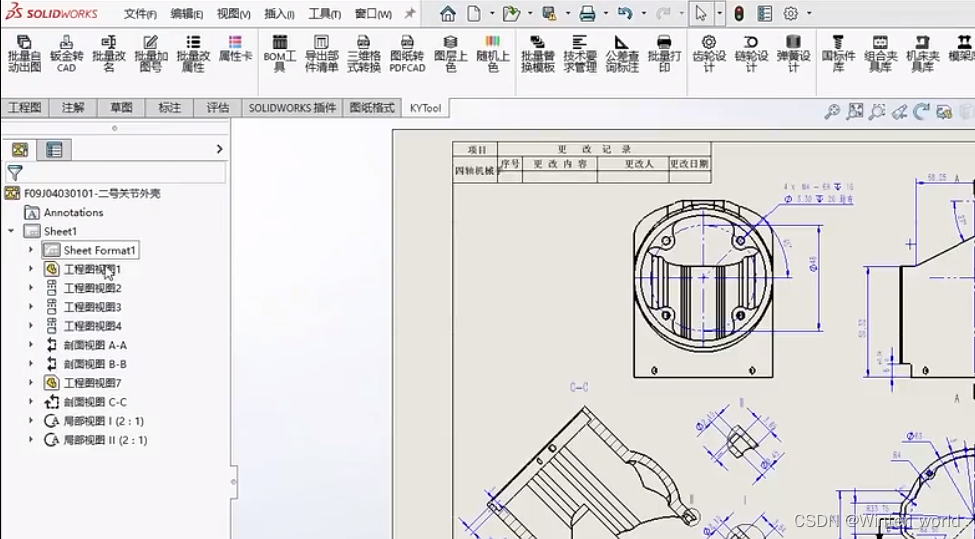

Solidworks软件界面，分五大区域：菜单栏、工具栏、设计树、零件视窗、任务列表。
我们用到工具栏是最多的，绘制零件时，工具栏中有特征、草图、评估等常用的工具；使用工具对零件的每一步操作都会逐条显示在左侧的设计树中，可以理解为记录log；设计的零件外观显示在零件视窗中，若新建的是装配体或工程图，则软件在工具栏与设计树中显示其对应的操作内容。
2 Solidworks软件使用基本演示
上面介绍了软件的五大区域，下面对Solidworks的使用做一个基本演示，绘制一个边长为50的正方体：
2.1 新建一个零件
点击文件——新建，或者使用快捷键Ctrl+N，弹出一个对话框，可以选择零件、装配体或工程图，选择新建零件：
2.2 绘制草图
对零件编辑的多数过程，是在功能选项卡中使用草图绘制工具绘制草图，然后在特征工具中用命令配合草图建立实体。

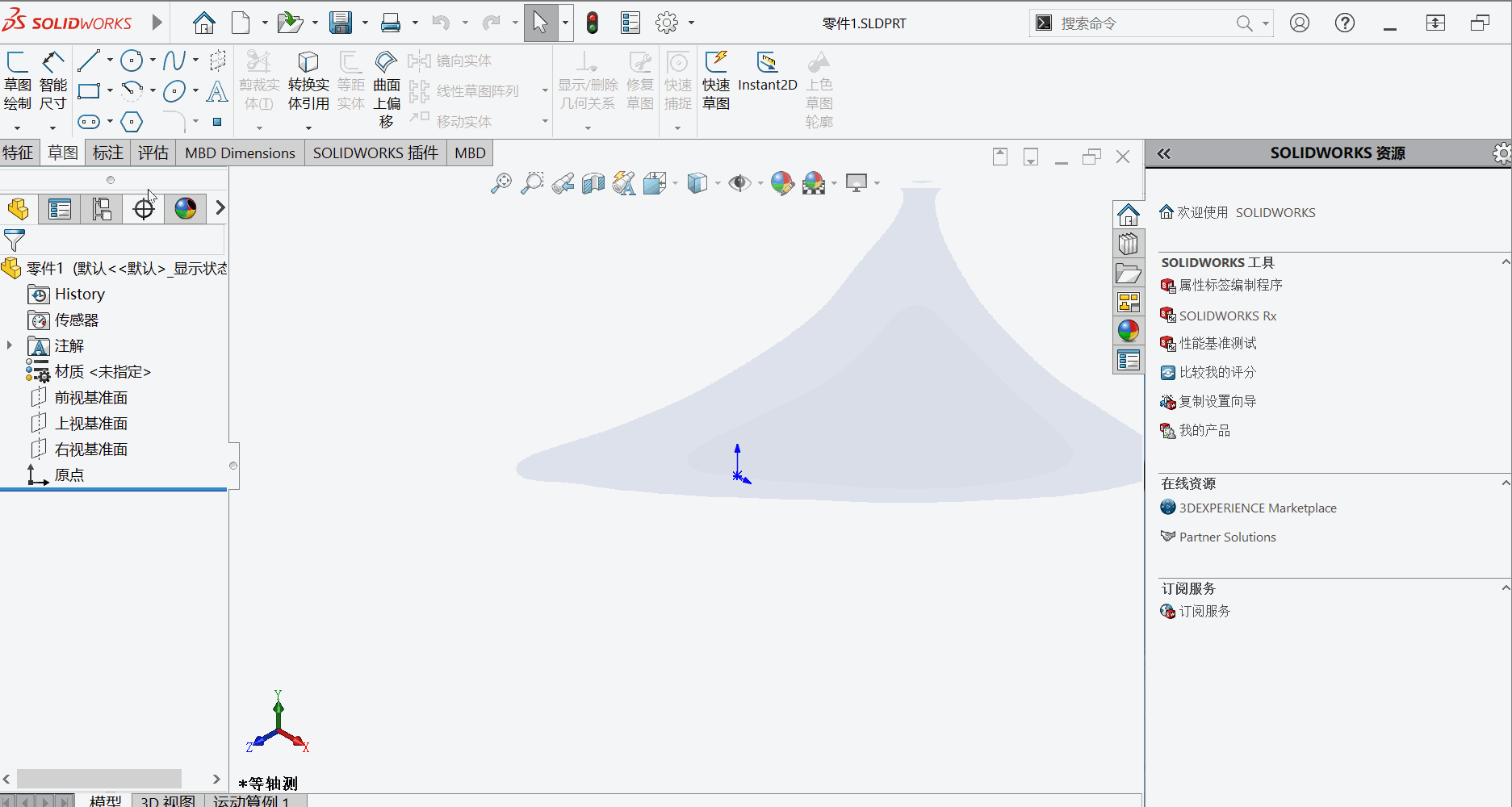

点击草图——草图绘制，此时可以看到设计树提示“选择一基准面为实体生成草图”，零件视窗出现了三个基准面，因为是三维软件，草图需要在一个平面进行绘制，草图不是立体的噢。将鼠标移动到其中一个基准面，其会高亮显示，鼠标左键选中，就可以在此基准面开始进行草图绘制了。

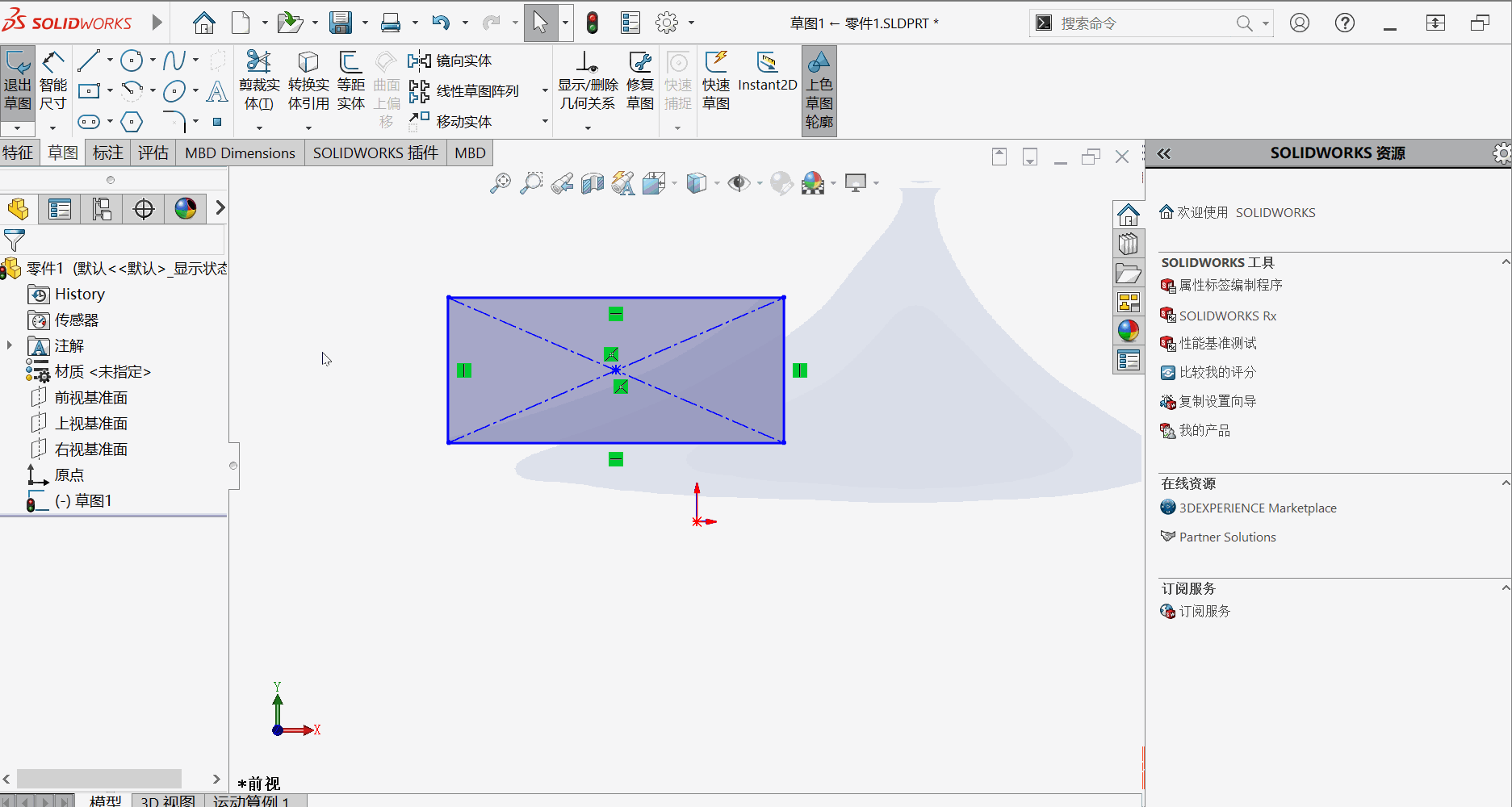

具体绘制草图，使用工具栏中的各种各样的工具，点击草图——选中工具栏中的中心矩形，移动鼠标至零件视窗，左键点击视窗并拖动鼠标，即可调整矩形大小，再次点击确定矩形，按下ESC键，恢复鼠标选择状态。

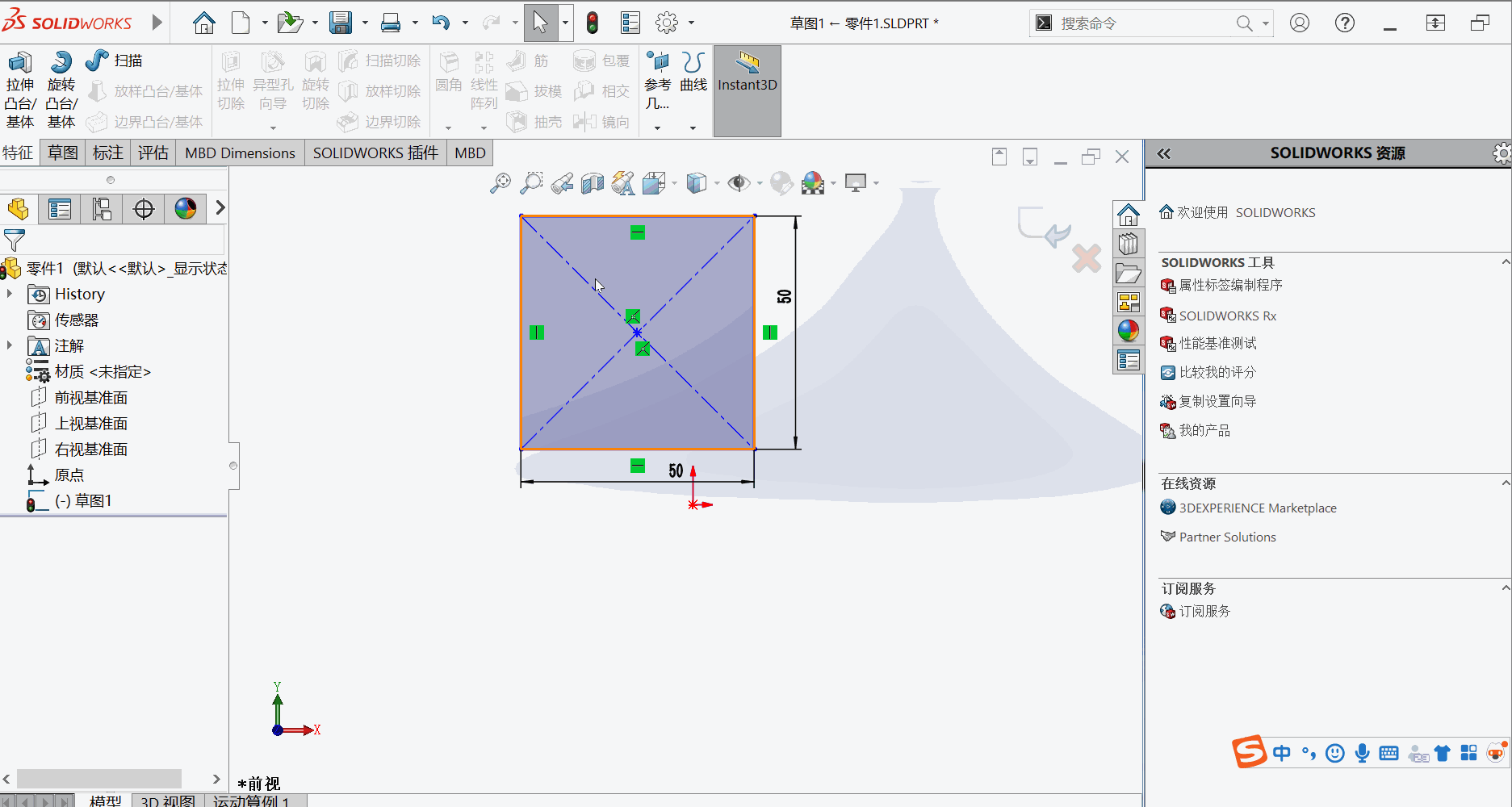

我们要画的边长为50的正方体，那么草图上应该是一个边长为50x50的正方形，下面就要修该矩形的尺寸了，点击草图——智能尺寸 工具，其是绘制图形时添加尺寸约束的，点击矩形的一条边线，拖动鼠标移动尺寸至合适位置，再次点击左键，编辑此线的长度为50，回车确定，点击ESC键退出标注状态（此时草图状态由蓝变黑，草图约束完成）。
2.3 建立实体
草图绘制完成，点击特征——拉伸凸台基体，草图拉伸出来一个黄色立方体区域，这是凸台的外形预览，左边设计树区域，给定深度 参数设置为50，回车确定，可见预览区域变成了黄色正方体，此时只是预览，点击左侧绿色√按钮（或零件视窗右上角的），确定此次编辑，则边长50的立方体就建立完成了。

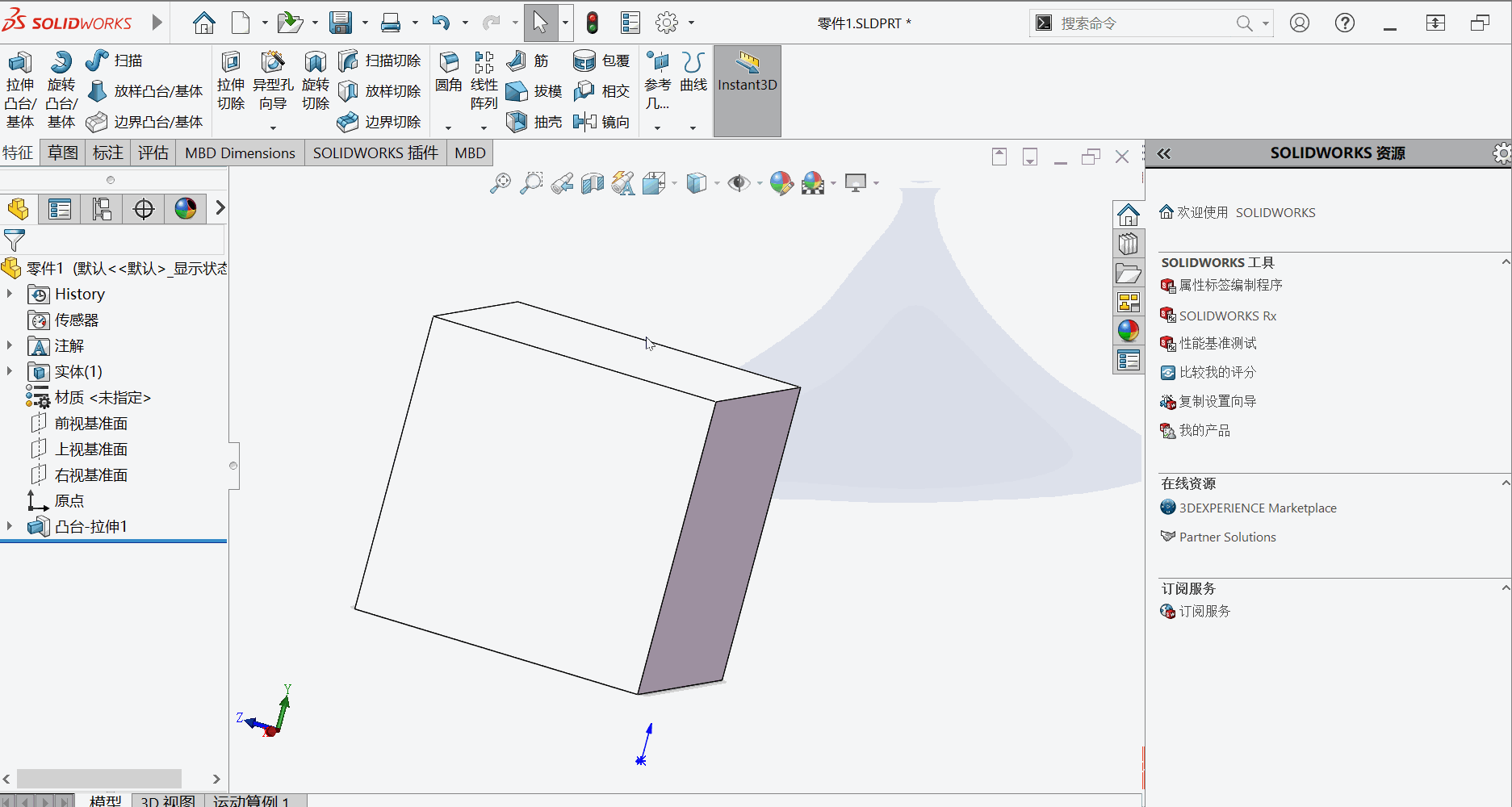

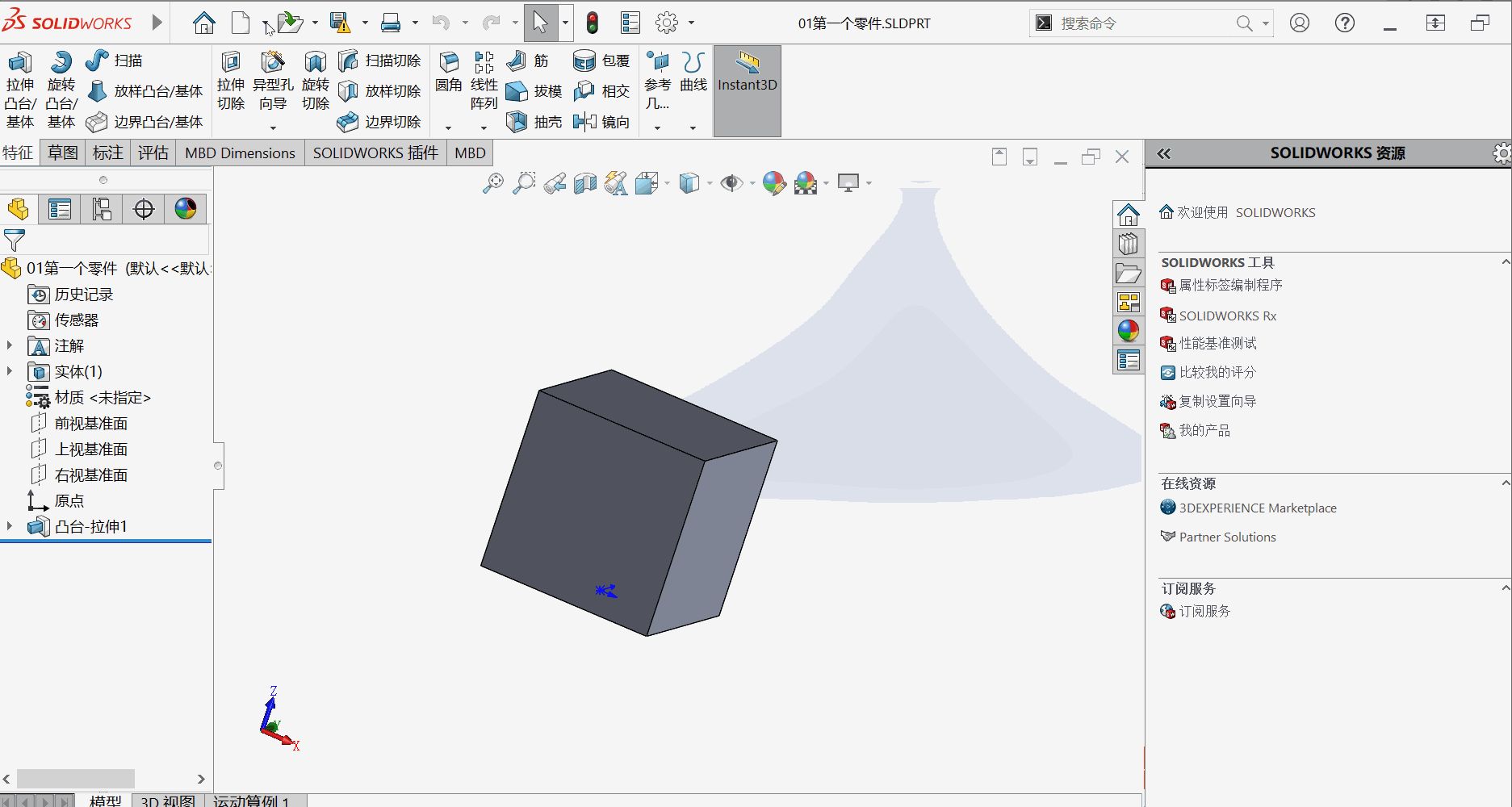

自由改变视角观察：按住鼠标滚轮，左右旋转，此时立方体就跟着转了，想怎么转，就怎么转：

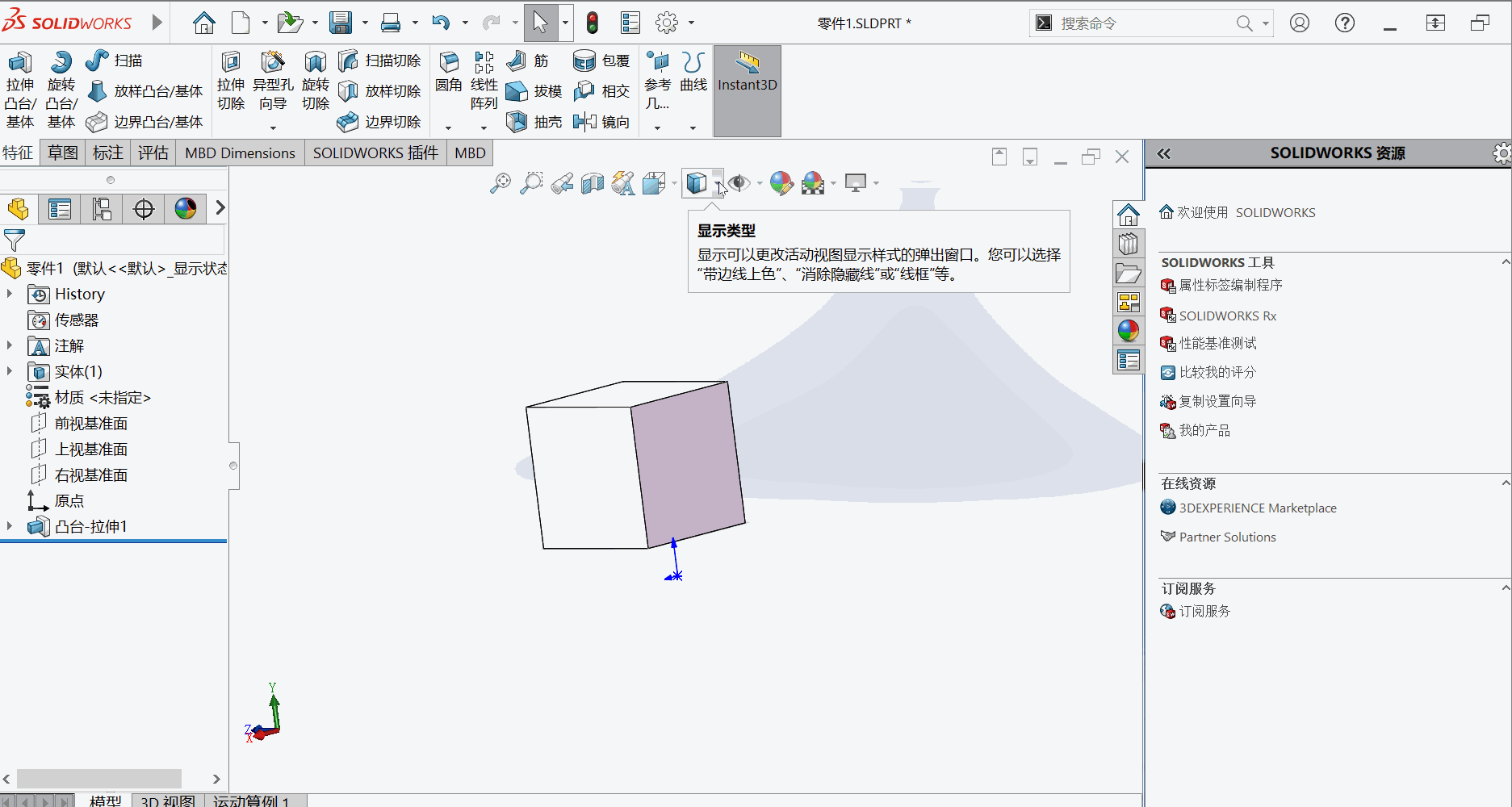

视线正视于某个基准面：视图窗口——点击 视图定向按钮——将鼠标移动到想要正视的平面上，灰色面会高亮显示——点击左键即可。

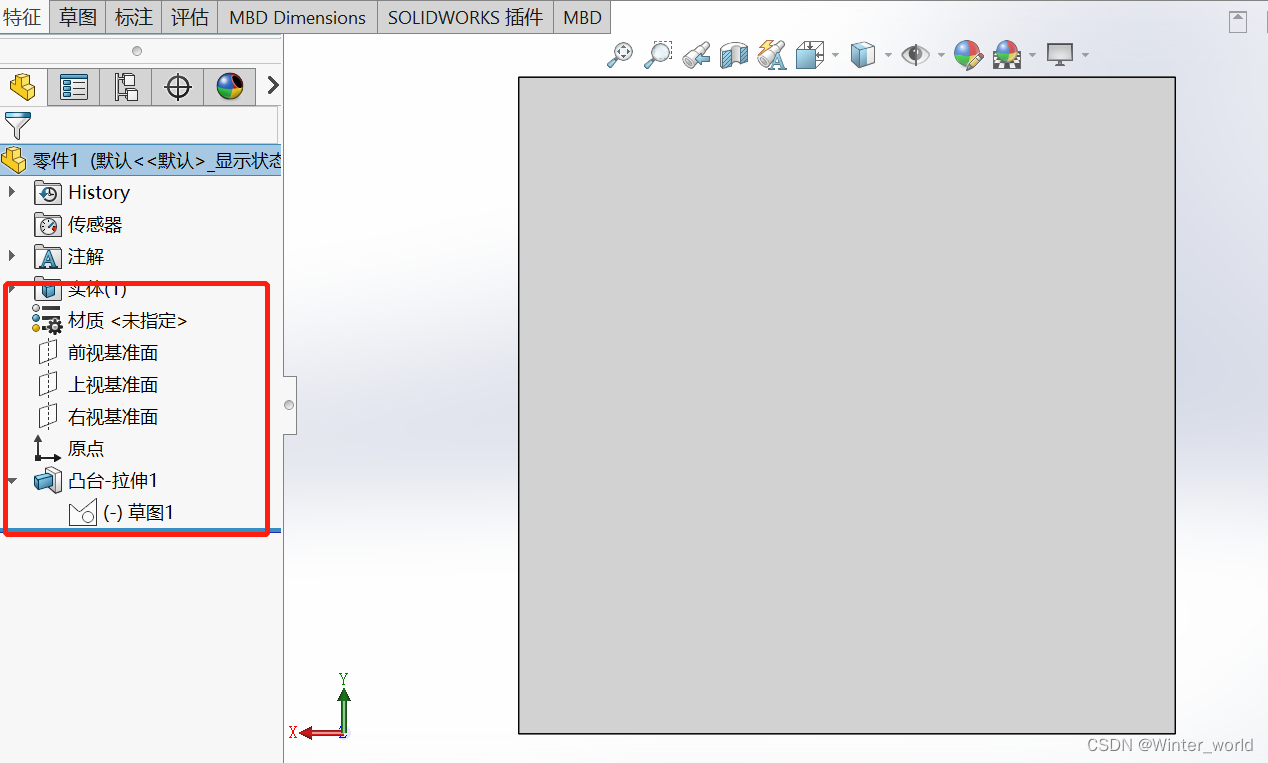

查看设计树：此时发现除了默认的三个基准面，原点，还有刚才操作的凸台拉伸，点击三角按钮，展开了刚才设计的草图，后面每一步操作都会排列在设计树中，便于对零件的参数进行观察和修改。
3 总结
OK，经过做一个简单的立方体零件，咱已经对Solidworks有一个初步的体验了，画零件，先画一个草图，再结合特征工具命令建立实体，此次博文只是为了先对软件有一个大框认识，后面再逐步细化如何画好草图，如何特征成型建立实体等等，继续学习吧。
作于202205132155，已归档
———————————————————————————————————
本文为博主原创文章，未经博主允许不得转载！
若本文对您有帮助，轻抬您发财的小手，关注/评论/点赞/收藏，就是对我最大的支持！
祝君升职加薪，鹏程万里！
