EPLAN电气设计软件概述,看这一篇就够了(与CAD的区别、EPLAN各版本区别、EPLAN2022的软件安装教程)

【系列专栏】:博主结合工作实践输出的,解决实际问题的专栏,朋友们看过来!

《项目案例分享》

《极客DIY开源分享》

《嵌入式通用开发实战》

《C++语言开发基础总结》

《从0到1学习嵌入式Linux开发》

《QT开发实战》

《Android开发实战》

《实用硬件方案设计》

《结构建模设计》

《数据库开发总结》

《JAVA入门基础》

《JavaWeb开发实战》

长期持续带来更多案例与技术文章分享;

欢迎商业项目咨询,10年+软硬全栈内功,助力解决您的尊贵需求。

原文链接:https://winter.blog.csdn.net/article/details/139526272

——————————————————————————————————

目录

0 引言

1 EPLAN与CAD的区别

2 EPLAN软件各版本的区别

3 EPLAN2022的软件安装教程

4 总结


0 引言

        对于工控电气原理图的绘制,很多老工程师喜欢用CAD,也有很多喜欢EPLAN,到底二者有什么区别呢?如果选择EPLAN软件,你又会查的这软件从P8 2.5~2.9,2022~2024这么多版本,该选择哪一个版本呢?选择完版本又该如何安装软件呢?博主花了一天时间了解了下这个软件,查了很多资料,新手而言刚接触软件也绕不开这三个问题,在此总结记录下,希望对读者有所帮助。

1 EPLAN与CAD的区别

        EPLAN是一款专业的电气设计和绘图软件,它可以帮助我创建和管理电气项目,生成各种报表和文档,与其他软件和系统进行交互,优化工程流程和质量。与传统的CAD绘图对比,EPLAN更适合绘制电气原理图,以下是从多方面进行的对比:

对比内容

CAD

EPLAN

标准化工作

标准化程度较低,不同工程师画的原理图差别大

推行标准化理念,依靠符号、图框、表格、部件库、字典及各种规则设置实现紧跟国际步伐的标准化文件

符号

手动绘制,不标准不统一

拥有自己的标准符号库,直接调用

绘图连线

手动绘制

自动连接

跨页关联/符号关联

人工统计,易错,不易修改,费时

自动生成,省时无误

跳转功能

只能根据跳转页面的位置,不停的翻图着相关联的目标

只要按下快捷键,就可轻松实现关联目标之间的跳转

模块化设计

CAD下的模块只是一个图形,无电气属性

EPLAN可以利用宏技术,对典型电路等制作成具有电气参数的宏变量,通过选择某个参数可以实现整个电路的选型等功能

图框

无自动功能,需要预留空白页,手动添加页号,不易修改,增减原理图时,工作繁重

具有自动采集项目信息的功能,页号及页面名称等信息都可以自动生成,修改方便

翻译

CAD图纸不可以自动翻译项目信息,对于国际项目十分不便

EPLAN利用集成的字典,可以将项目翻译为英德法俄等好几国语言

电气逻辑

仅仅是手工绘制电路,无电气逻辑

符号具有极其丰富的电气属性,电路具有信号跟踪、电位跟踪等功能

电气设备编号

人工编写,易重复

具有设备编号、电缆编号、端子编号、插头编号一系列自动编号功能

线号

人工编写,极易重复

可根据电位等命名方式自动编号,避免重号,还可通过相关设置在报表中体现线径及颜色等信息

选型

翻样本,利用office软件出清单

部件库选型,元器件清单自动生成

接线图

手工绘制,原理图发生改变时,接线图需要人工大量修改,费时易错

自动生成,项目更改后,只需刷新,接线图自动更改,及时准确

各种报表

0ffice软件制作

EPLAN共可自动生成27种不同内容的报表

项目信息的交互

CAD和0ffice之间没有交互,当设计发生更改时,相关文档无法及时改动,易出错,且不可相互导入导出项目信息

EPLAN可以将项目诸如电缆、插头、端子、电气元器件、PLC等相关信息可以和EXCEL导入导出,实现双向编辑,准确无误

端子设计

信息量大,统计困难,设计无法很详实,人工操作困难

EPLAN和Phoenix的ClipProject及Wago 的SmartDesign之间有很好的接口,可以利用第三方软件做更为准确细致的选型及端子排制作

二维电柜设计

不易精确到元器件尺寸进行电柜布局摆放,柜体容易由于元器件尺寸导致原先摆放设计不当,劳动量大。

从部件库调用元器件尺寸,直接拖拽到电柜安装板,位置精确,利于电柜开孔设计

三维电柜设计

无法考虑元器件在电柜中的三维尺寸,无法考虑位置干扰

EPLAN的Cabinet可以实现电柜三维设计,更加直观形象(目标)

ERP系统接口

无法实现

可以和ERP关联(目标)

电气软硬件接口

无法将软硬件设计联系在一起

EPLAN可以在项目的图纸中,配置PLC的相关信息,如PLC地址定义,总线形式,总线地址等,从而可以和Step7等编程软件实现无缝联接

跨专业接口

可能会利用几张机械的CAD图纸

可以导入机械的CAD图纸。EPLAN平台拥有电气软件P8、液压软件Fluid、仪表软件PPE、电柜制图Cabinet,因共用数据库,实现跨专业项目接口问题的无缝联接

PDF文档

CAD导出的PDF不能跳转,需来回翻阅,使用不便

轻松可以实现跨页及相关联目标的单击跳转,方面现场维护人员查图

制图时间

一个项目需要接近一个月的时间,但项目信息十分不完善,很多靠工作经验去实施

大约需要一周多的时间,考虑到项目的所有细节,自动生成大量报表,用于给不同工作岗位的人员使用

信息的准确度

人工重复劳动过多,易出错

电脑自动统计,无需人工统计,信息准确,只会存在设计错误

        EPLAN和CAD两者都有其优劣之处。如果需要专业的电气设计工具,则应该选择EPLAN;而对于涉及到各种类型的图形绘制与工程设计,则CAD是更好的选择。

2 EPLAN软件各版本的区别

        EPLAN自1984年推出第一个版本,截止到2024/2/19日,EPLAN已发布到最新版本EPLAN 2024,相信很多小伙伴还在使用EPLAN 2.x版本,比如经典的2.9和2.7,那究竟要不要升级到最新版本呢?这就要根据经费、授权、稳定性和学习成本等方面来综合考量了。下表列出了EPLAN软件各版本及对应的重要功能。

软件版本重要功能

v2.7

经典版本,软件体积小,稳定
宏导航器的功能增加和改进
PLC符号、总线端口、导出导入接口的改进
3D布线功能的改进
模型视图生成的功能改进
新增了大量符号、报表表格

v2.8-v2.9

宏的重大改进:增加至26个宏变量、宏边框中宏用途等功能改进;更新宏的三种选择;宏导航器改进;
引入项目组:不同项目组可以指定不同颜色
端子功能的重大改进
Pro Panel中的“交换箱柜”功能
布线改进:追踪布线路径;布线系统中布线

v2.9 SP1

最后的传统界面的版本,软件稳定
支持4K高分辨率的显示器
项目同步:项目之间传递属性排列、层管理等
支持EPLAN Cloud

v2022

第一个Ribbon界面版本
新增“插入中心”和“搜索中心”
使用了alk格式离散式部件据库
更换2D引擎,导入复杂CAD图后操作不卡顿

v2023

彻底脱离Excel和Access_Runtime引擎
部件可关联国际标准、企业标准宏
更换Pro Panel的3D引擎,操作更顺畅

v2024块属性计算功能
编辑端子排对话框新增:新建端子、分离、检查、转到
连接缺失的电缆连接,可一键将电缆备用芯线自动连接到备用端子的功能
符号地址中可更改标识块顺序
Pro Panel视图右上角新增导航立方,实现视角的快速切换
Pro Panel一键实现无间隙排列 3D 部件放置
Pro Panel总重量计算

        EPLAN 2022是第一个推出Ribbon界面的版本,最大区别便是没有工具栏与菜单栏了,取而代之的是各个功能区与插入中心,与之前界面区别非常大,对于使用2.x版本的用户来说,是需要一定时间来学习和适应的,对于EPLAN重度使用用户来说,如果对3D部分没有流畅度上需求的话,谨慎升级,因为一旦升级并打开原项目后,项目将不再被旧版本支持(无法打开)。

        但如果你对项目有云端共享及3D重度操作的话,还是推荐升级到2023以上版本,全新的3D引擎的确操作顺畅!

        EPLAN在授权方面的区别,这里直接从官方的文档中可以看到,新许可技术包括从当前版本,追溯支持最近五个 EPLAN 版本。对于将来的版本,将保留此间隔。因此,例如对于 2.9 版本,可追溯支持至 2.5 版本,对于 2024 版本,可追溯支持至 2.8 版本。

产品支持的最高版本为 2.9 版本支持的最高版本为 2022 版本支持的最高版本为 2023 版本支持的最高版本为 2024 版本
EPLAN 平台2.5, 2.6, 2.7, 2.8, 2.92.6, 2.7, 2.8, 2.9, 20222.7, 2.8, 2.9, 2022, 20232.8, 2.9, 2022, 2023, 2024
EPLAN Electric P82.5, 2.6, 2.7, 2.8, 2.92.6, 2.7, 2.8, 2.9, 20222.7, 2.8, 2.9, 2022, 20232.8, 2.9, 2022, 2023, 2024

3 EPLAN2022的软件安装教程

        上面这么多版本,博主选择的是2022版本,因为界面可视化程度更高一些,且博主没有太强的3D需求,2022版本是最后一个原始界面稳定版本2.9之后的版本,介于新老之间,查看网络资料看2023、2024的版本对于电脑要求又很高,很多使用卡顿、BUG的情况,因此,博主就选择了这个版本,后面的安装教程也是针对此版本的。

(1)下载并解压网络上可找到的2022安装包文件,得到软件安装包和补丁。

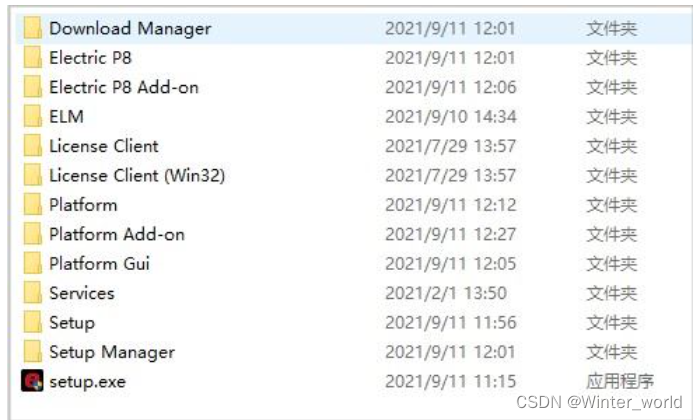

(2)打开“Setup”文件夹,在其中找到并双击“Setup.exe”程序开始安装软件。

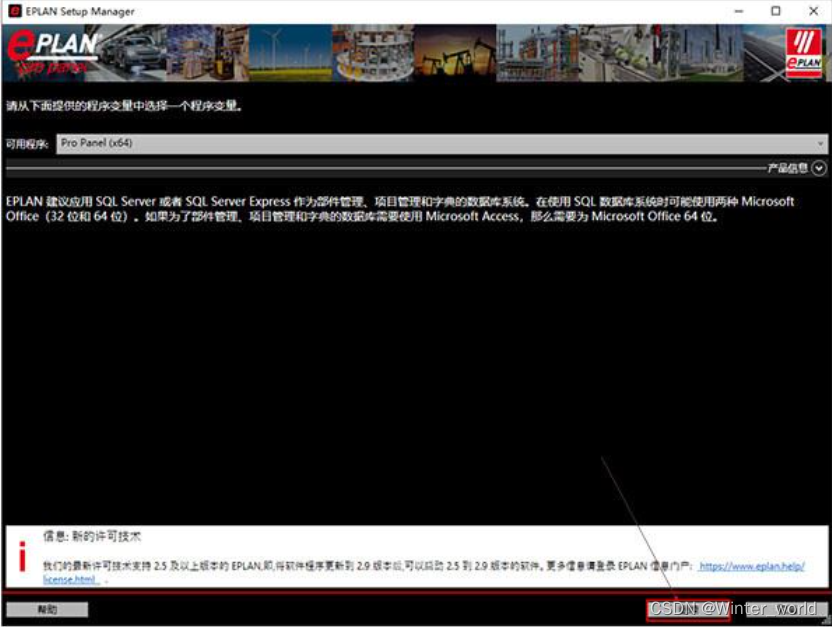

(3)进入下图界面,直接点击继续。

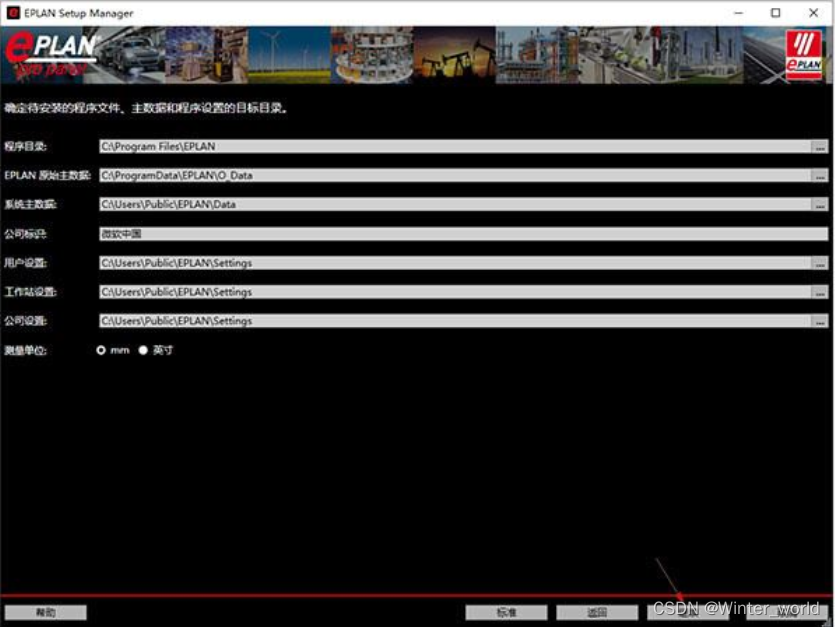

(4)对安装的信息进行设置,安装的路径、工作的路径等都进行设置,确认后点击继续进入下一步。第一个安装目录可以自己修改下到常用的软件安装目录下。

(5)接着在自定义软件的安装类型,选择软件安装的语言,然后直接点击安装即可。

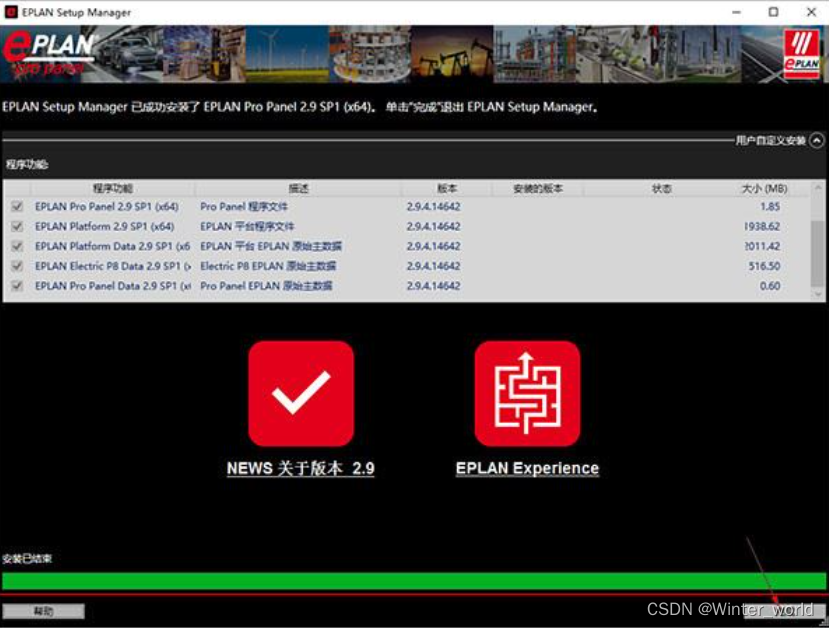

(6)等待软件的安装,安装完成后先不要运行软件,直接点击完成退出安装页面。

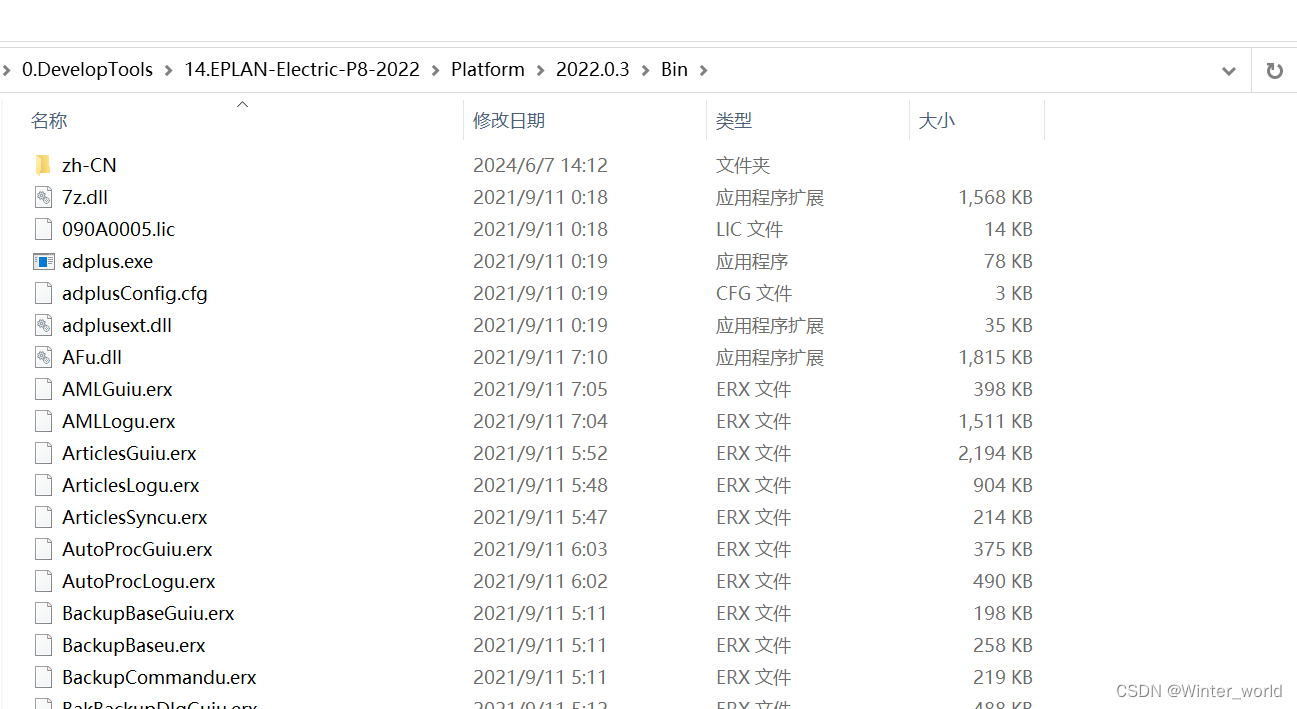

(7)接着就使用到crack文件了,将里面的“vcruntime140.dll”文件复制到下面的路径中(选择自己的软件安装路径):

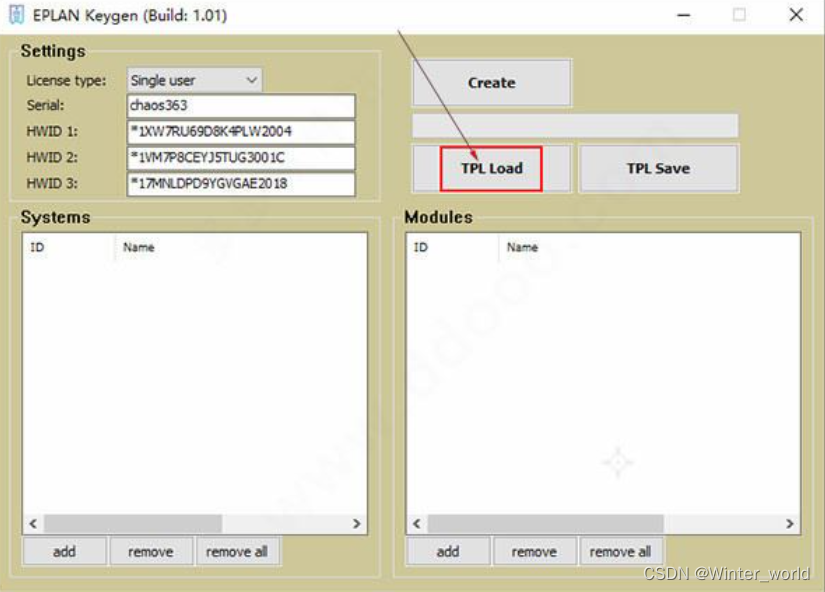

(8)然后再打开“crack”文件夹,右键以管理员的身份运行“EPlanKeygen.exe”文件,运行进入软件界面,点击“TPL Load”如下图:

(9)弹出下图情况,选择“Keygen”文件夹下的“.tpl”文件,选中并打开:

(10)这样就完成了软件版本和模块的加载,在点击“creat”:

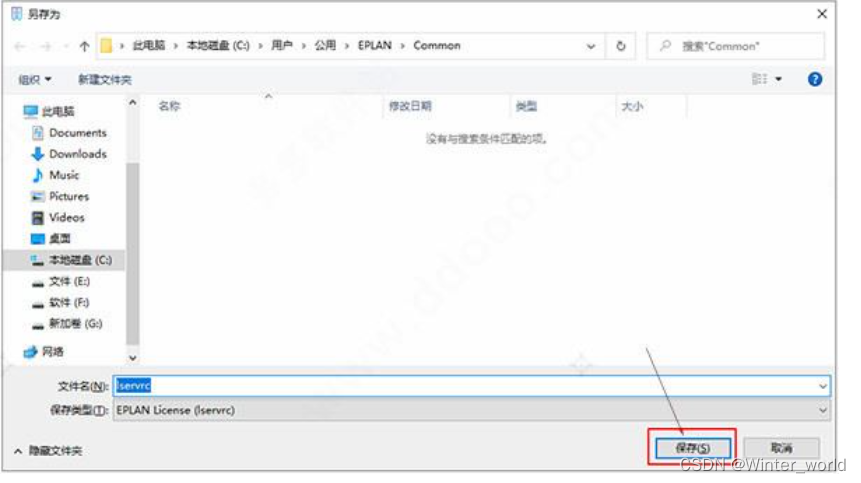

(11)在这个界面定位至目录C:Users\Public\EPLAN\Common,然后点击“保存”。

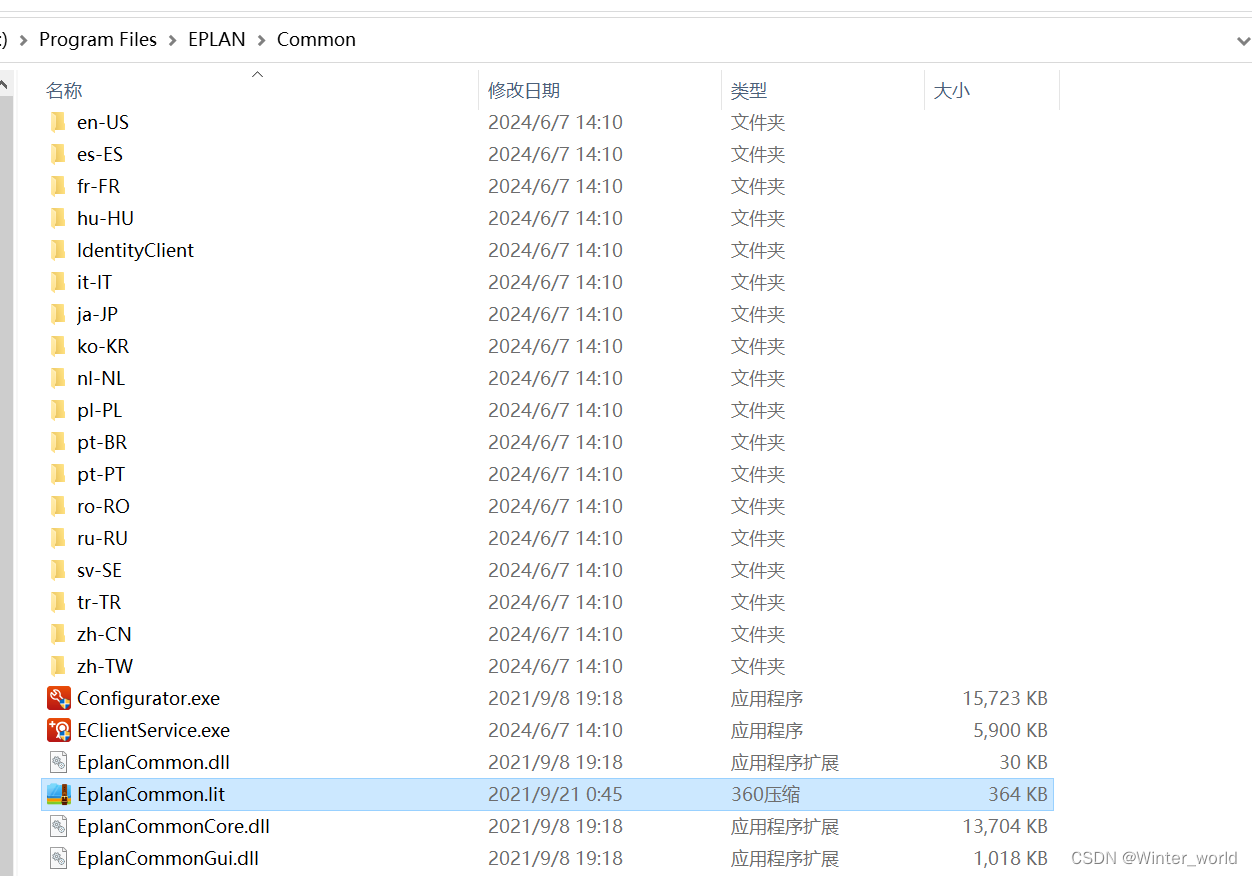

(12)接着将“crack”文件夹里的“EplanCommon.lit”文件复制粘贴到C:\Program Files\EPLAN\Common路径中,并替换掉原来的文件.

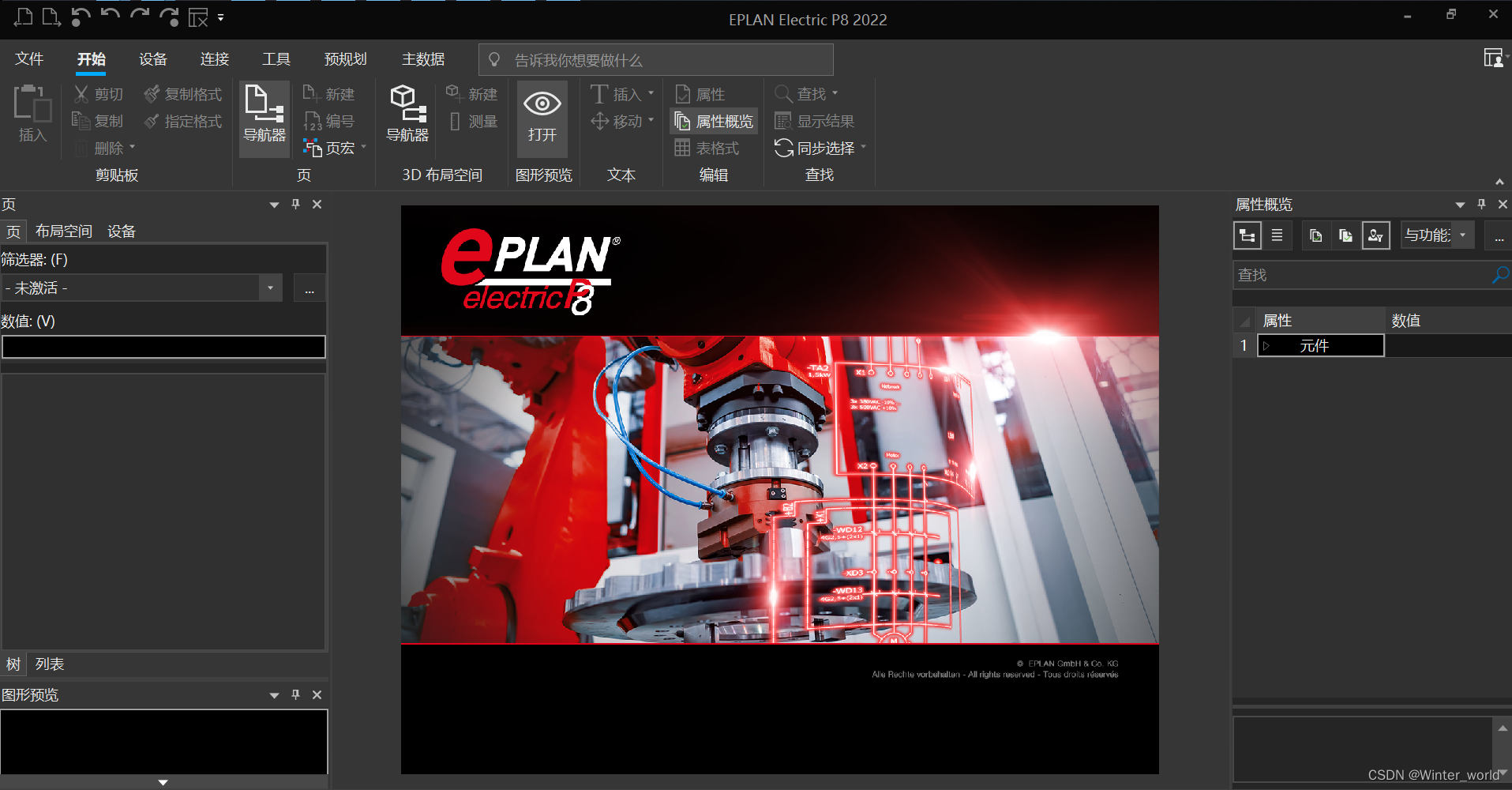

(13)完成以上操作后,软件就安装完成了,打开界面如下。

4 总结

        选择一款软件也是需要花点时间斟酌的,选择的版本太新,功能是很多,但是你的电脑软硬件是否能够适配呢,选择的太低,又享受不到新软件的一些好用功能,博主在此调研的EPLAN相关资料,总结的小文,希望你在选择EPLAN软件,想了解相关情况时,对你有所帮助。

作于202406071510,已归档

——————————————————————————————————

本文为博主原创文章,未经博主允许不得转载!

若本文对您有帮助,轻抬您发财的小手,关注/评论/点赞/收藏,就是对我最大的支持!

祝君升职加薪,鹏程万里!
