记一次戴尔存储console线制作

前言

不想重新采购，现有闲置的两根思科console线和一根usb转串口线

原料

两根思科console线，一端是RJ-45水晶头，一端是DB-9 D型头(公头)

目标

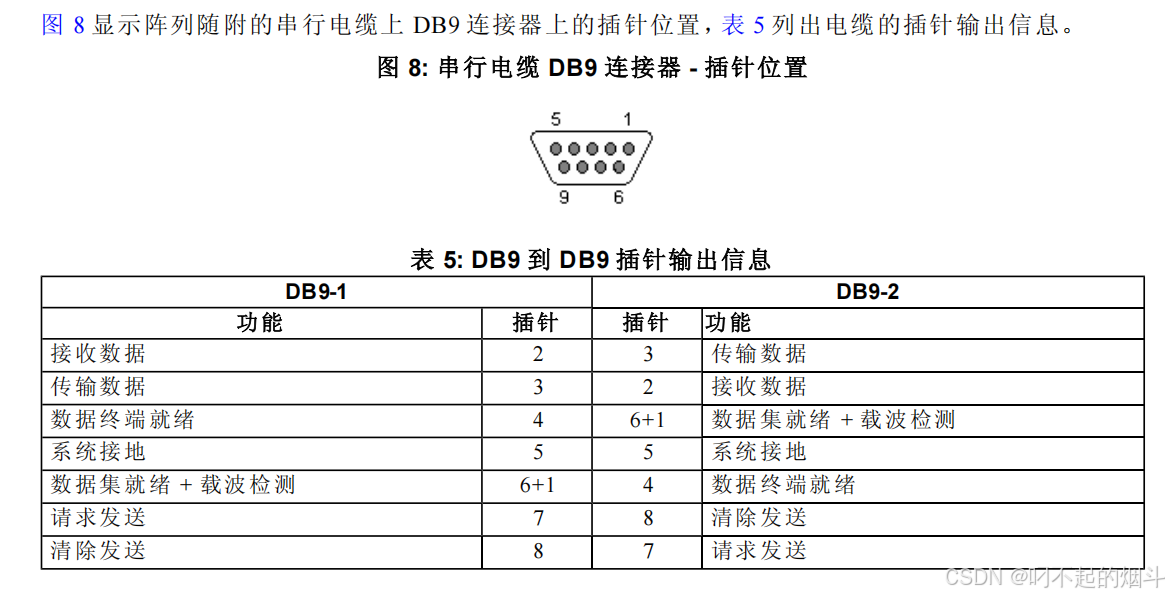

戴尔存储console线需要两端都是DB-9的D型头D型头（如下图），需要将两根思科的RJ-45水晶头拆掉，重新拼接，做成戴尔存储console线

制作

思科线序说明

水晶头－com口（其中将水晶头铜片朝向自己的时候，从左到右为1～8）
1－8
2－6
3－2
4－5
5－5
6－3
7－4
8－7
另外一种根据颜色排序（com口排序是：1（空），2（红），3（绿），4（蓝），5（橙，黄），6（棕），7（灰），8（黑），9（空），颜色可能微量差别
