一、AI 解读

闭环控制（Closed-loop Control）是软件架构风格中的一个重要概念，它源自于控制论和系统工程，在软件架构领域中也被广泛应用。闭环控制系统的核心思想是通过反馈回路实现系统的自我调节，以达到系统稳定和性能优化的目的。

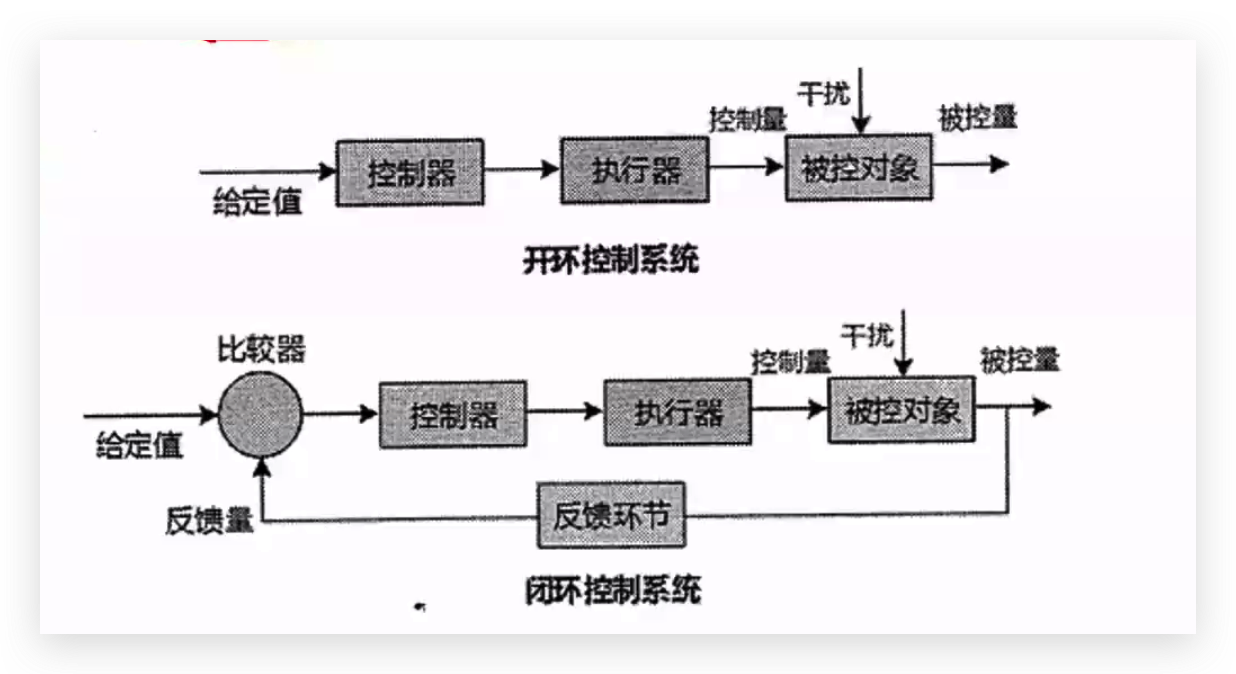

闭环控制系统的组成

闭环控制系统通常包括以下几个基本组成部分：

• 控制器（Controller）：负责接收系统的目标状态（Setpoint）和实际状态（Feedback），并根据二者的差异产生控制信号（Control Signal）以调节系统。
• 执行器（Actuator）：根据控制器发出的控制信号，对系统进行操作，以推动系统状态向目标状态靠近。
• 被控制系统（Controlled System）：是控制器和执行器作用的对象，它的状态受到执行器的直接影响。
• 反馈（Feedback）：系统的实际状态被反馈给控制器，用于与目标状态进行比较，以便进行下一步的调节。

闭环控制系统的特点

• 自我调节：通过反馈回路，系统可以自动调整自身的行为，以适应环境变化或实现预定目标。
• 稳定性：通过不断的自我调整，闭环控制系统可以达到一种稳定状态，即使在外部条件发生变化时也能保持系统性能。
• 灵活性和适应性：闭环控制系统能够根据反馈信息动态调整，使其具有较好的灵活性和适应性。

例子

假设有一个智能温控系统，其工作原理如下：

• 控制器：温度控制器，设置目标室温（比如22°C）。
• 执行器：空调或加热器，根据控制器的信号调整室内温度。
• 被控制系统：房间。
• 反馈：房间内的实际温度通过温度传感器反馈给控制器。

当房间温度低于22°C时，控制器指示加热器工作，直至房间温度达到22°C；反之，如果房间温度高于22°C，控制器则会指示空调工作，以降低房间温度。

二、AI 出题

相关的选择题

1. 闭环控制系统中，哪个组件负责接收反馈信号？
   A. 控制器
   B. 执行器
   C. 被控制系统
   D. 反馈装置

2. 在闭环控制系统中，控制信号的生成依赖于：
   A. 目标状态与实际状态的差异
   B. 执行器的能力
   C. 被控制系统的初始状态
   D. 外部环境条件

3. 以下哪项不是闭环控制系统的特点？
   A. 自我调节
   B. 灵活性和适应性
   C. 高度依赖于外部环境
   D. 稳定性

4. 闭环控制系统在软件架构中的应用，通常用于：
   A. 数据存储
   B. 性能优化
   C. 用户界面设计
   D. 网络传输

5. 在智能温控系统的例子中，控制器的作用是什么？
   A. 监测室内温度
   B. 调整房间温度
   C. 设定目标室温
   D. 提供电源

6. 如果房间内实际温度高于设定温度，控制器将会：
   A. 指示加热器工作
   B. 关闭加热器
   C. 指示空调工作
   D. 不采取任何行动

答案及解析

1. 答案：A. 控制器
   解析：控制器负责接收系统的反馈信号，并根据反馈信号与目标状态的差异生成控制信号。

2. 答案：A. 目标状态与实际状态的差异
   解析：控制信号的生成是基于目标状态和实际状态之间的差异，这是闭环控制的核心原理。

3. 答案：C. 高度依赖于外部环境
   解析：闭环控制系统的特点是自我调节、稳定性以及灵活性和适应性，并不是高度依赖于外部环境。

4. 答案：B. 性能优化
   解析：闭环控制系统在软件架构中通常用于性能优化，通过动态调整系统参数来适应负载变化，提高系统性能。

5. 答案：C. 设定目标室温
   解析：在智能温控系统例子中，控制器的作用是设定目标室温，然后根据房间实际温度与设定温度的差异调整空调或加热器的运行。

6. 答案：C. 指示空调工作
