S7-200 MCGS 基于S7-200西门子PLC的多种口味沙冰制作机混合搅拌
带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

ID:8650664951539763

Holly123~


标题：基于S7-200西门子PLC的多种口味沙冰制作机混合搅拌

摘要：本文介绍了基于S7-200西门子PLC的多种口味沙冰制作机混合搅拌的梯形图程序、接线图原理图图纸、IO分配和组态画面的实现原理与设计思路。通过对PLC的功能和特性的分析，结合沙冰制作机的工作流程和要求，通过编写梯形图程序实现了多种口味沙冰制作机的混合搅拌功能。同时，通过接线图原理图图纸的设计，实现了各组件之间的正确连接与信号传输。通过IO分配的设置，实现了对PLC输入输出口的优化配置，使得控制系统更加稳定可靠。最后，通过组态画面的设计，实现了用户友好的操作界面，使得沙冰制作机的使用更加便捷。

关键词：S7-200西门子PLC、沙冰制作机、梯形图程序、接线图原理图、IO分配、组态画面

  1. 引言
    多种口味沙冰制作机是一种广泛应用于餐饮业的设备，它能够根据用户需求制作出多种口味的沙冰。为了实现沙冰制作机的自动化控制和多种口味的混合搅拌功能，本文采用了S7-200西门子PLC作为控制核心。通过编写梯形图程序、设计接线图原理图和图纸、进行IO分配和组态画面的设计，实现了沙冰制作机的高效稳定运行和用户友好操作。

  2. S7-200西门子PLC概述
    S7-200西门子PLC是一种微型可编程控制器，具有高性能、高可靠性和灵活性的特点。它采用模块化设计，可以根据实际需求进行灵活的IO扩展和功能扩展。在本系统中，我们选择了S7-200系列PLC作为控制核心，利用其强大的功能和稳定的性能实现多种口味沙冰制作机的控制。

  3. 梯形图程序设计
    梯形图程序是PLC的控制程序，通过对输入信号的检测和输出信号的控制，实现对设备的自动化控制。在本系统中，我们根据沙冰制作机的工作流程和要求，编写了一套完整的梯形图程序。该程序包括了对各组件的启停控制、混合搅拌控制、温度控制等功能，保证了沙冰制作机的正常运行和稳定性。

  4. 接线图原理图图纸设计
    接线图原理图是对各组件之间连接关系的图示表示，通过合理设计接线图原理图，可以确保各组件之间的正确连接和信号传输。在本系统中，我们根据沙冰制作机的组成部分和工作原理，设计了详细的接线图原理图和图纸，并按照其进行了实际的电气接线。

  5. IO分配
    IO分配是对PLC输入输出口进行配置分配，通过合理设置输入输出口的数量和种类，可以满足系统的需求，并提高系统的稳定性和可靠性。在本系统中，我们根据沙冰制作机的输入输出信号要求，合理配置了PLC的输入输出口，并进行了相应的电气连接。

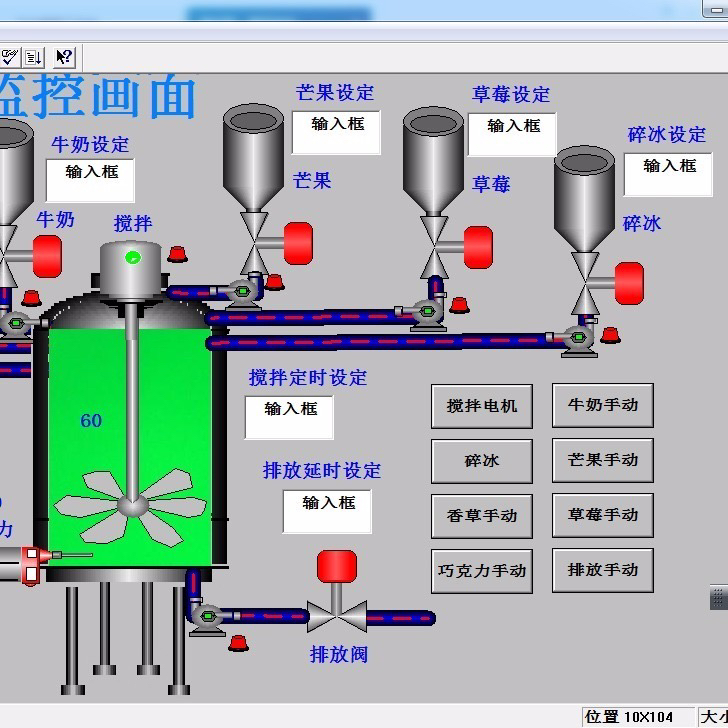

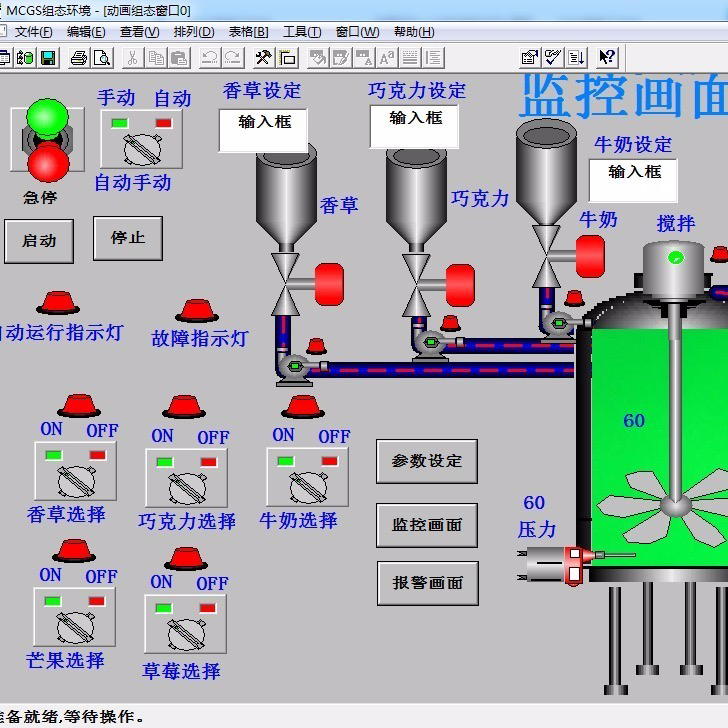

  6. 组态画面设计
    组态画面是沙冰制作机的用户操作界面，通过合理设计组态画面，可以使得用户操作更加便捷和直观。在本系统中，我们设计了一套用户友好的组态画面，包括了各种操作按钮、实时数据显示和报警信息显示等功能，使得用户可以通过简单的操作实现对多种口味沙冰制作机的控制和调整。

  7. 实验

以上相关代码,程序地址：http://wekup.cn/664951539763.html
