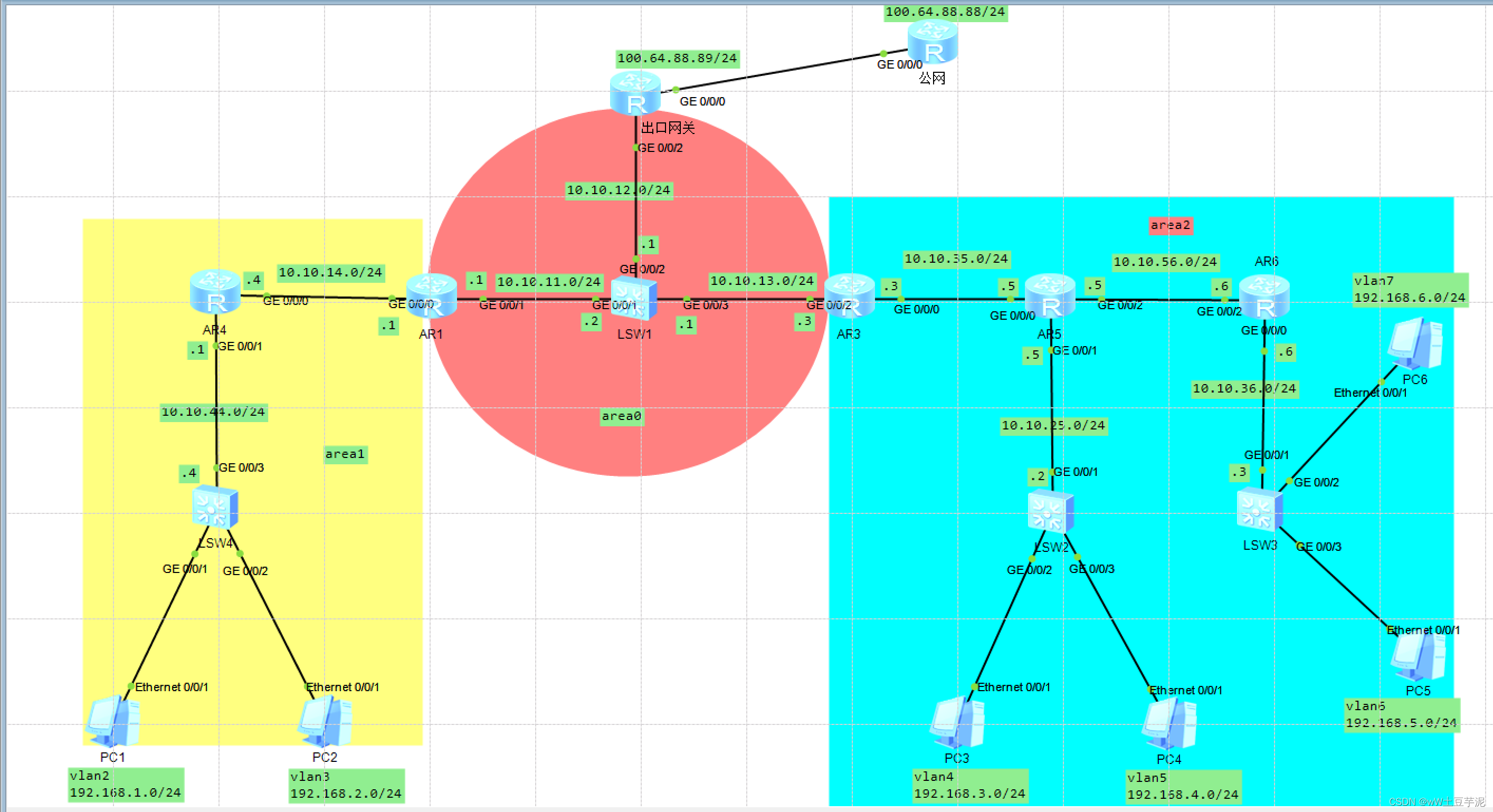

实验拓扑:
注意:我们这里的area分别代表的是不用的办公楼,所以我们需要划分区域!
(如果在规模较小的企业,我们可以把所有的设备划分在一个区域,推荐划分在骨干区域area0)
我们依旧先配置交换机的地址和主机的ip和网关(这里就不演示了)
我们着重来做一下路由器的配置:

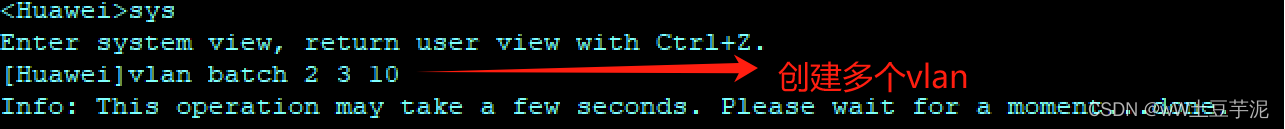

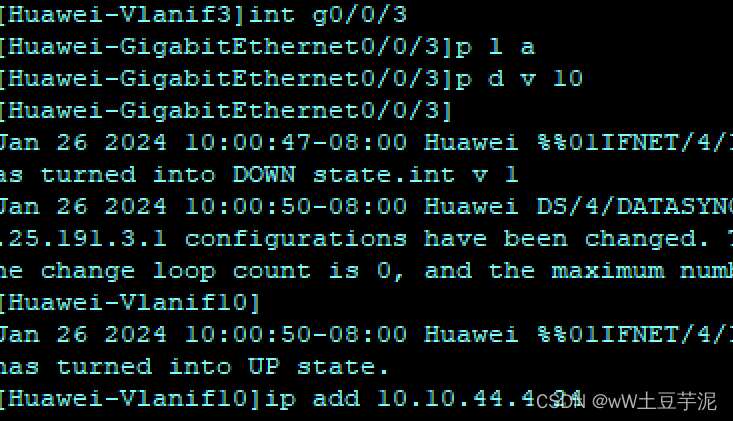

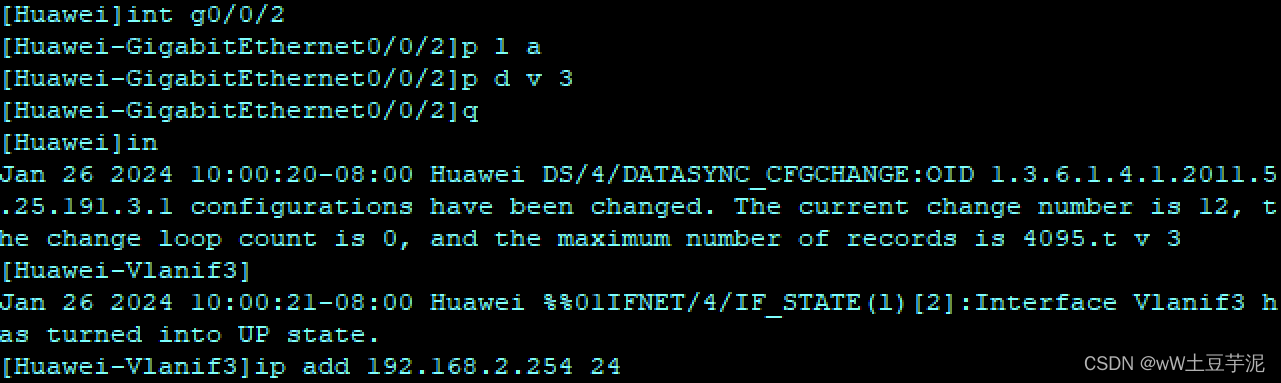

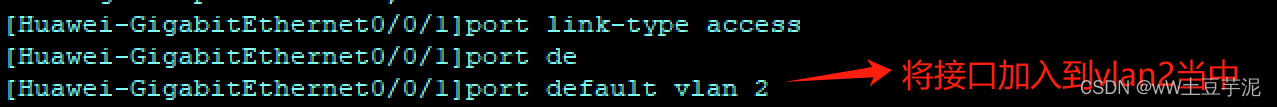

进入LSW4:
注意:使用access或者trunk时的判断:(链路是否承载过多的流量)
我们也可以检查一下配置:
其余的路由器也是一样的操作(LSW1的三个接口需要自己划分vlan);
LSW1:
也可以这样检查一下配置:
LSW2:
LSW3:
这样我们的路由器就配置好了;
配置ospf(宣告直连网段):
LSW4:
AR4:
AR1:
注意AR1的g0/0/0接口属于area1,而g0/0/1接口属于area0
LSW1:
AR3:
这里也要注意一下,AR3的g0/0/2属于area0,g0/0/0属于area2;
AR5:
AR6:
LSW2:
LSW3:
出口网关:
要通公网所以我们做一条静态;
当然使用动态路由协议的主机要通公网,还需一些配置:
使用基本acl
验证配置:
做到这里为我们这个实验就基本完成了;
检验一下能否通信!!
做到这里,这个实验就完成了;
