综合案例2.0-起夜灯

最新案例教程点击下方链接跳转,CSDN已停止更新

点

击

跳

转

点击跳转HaaS506官方最新案例







简介

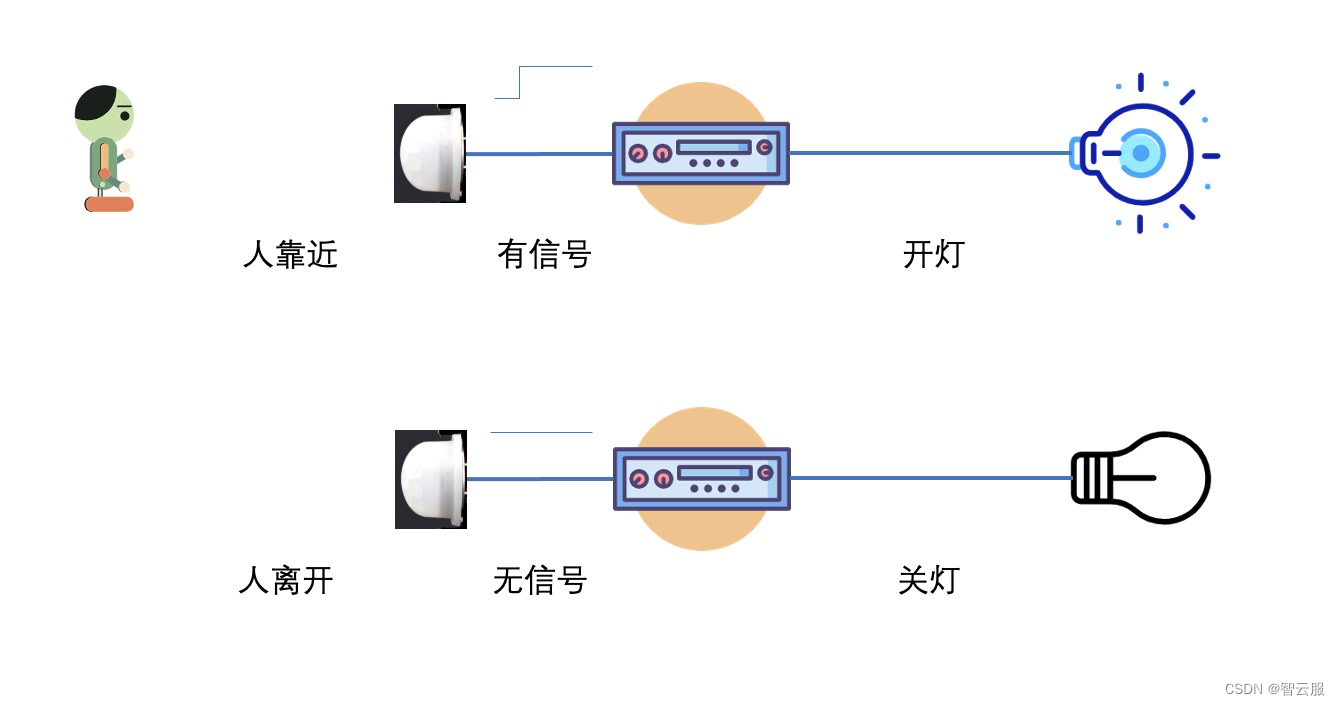

5.8G雷达感应传感器模块可以用来检测人体的存在/移动。使用传感器检测人体的移动，来控制灯光的亮灭。（使用人体热释电红外传感器也可以实现）
在这里插入图片描述

准备

本案例需要的硬件

器材数量
HaaS506开发板1
5.8G雷达感应传感器模块1
SIM卡1
杜邦线若干

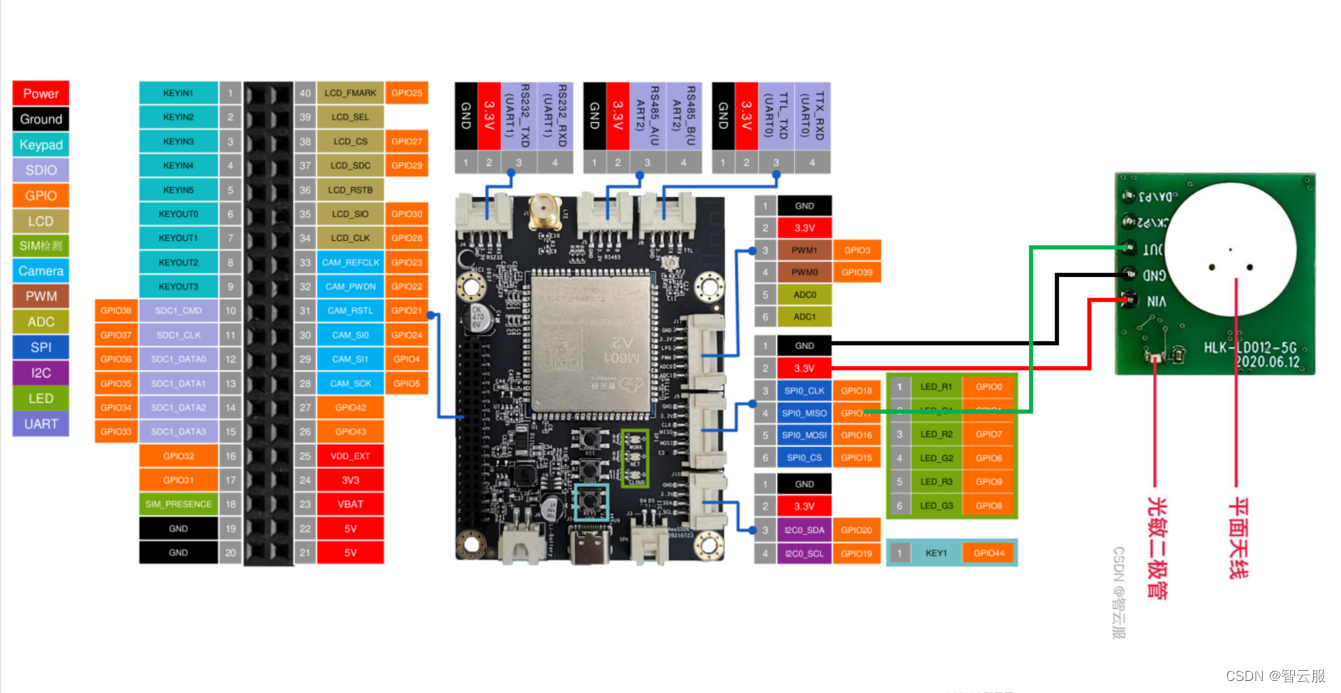

硬件连接图

在这里插入图片描述

代码流程

1、连接阿里云平台。
2、传感器检测人体活动，控制灯光开关，并将灯光状态上传阿里云。
3、设置阿里云远端控制灯光亮灭。

功能实现

1、物联网平台开发

第一次使用物联网平台的读者，需要开通实例后使用物联网平台功能。也可以使用免费的公共实例进行开发，在阿里云物联网平台中，左上角选择‘华东2-上海’，点击‘公共实例’，即可开通。

1、平台产品创建可参考haas506 2.0开发教程-aliyunIoT
2、创建产品属性（添加物模型）
选择产品功能定义–编辑草稿
在这里插入图片描述

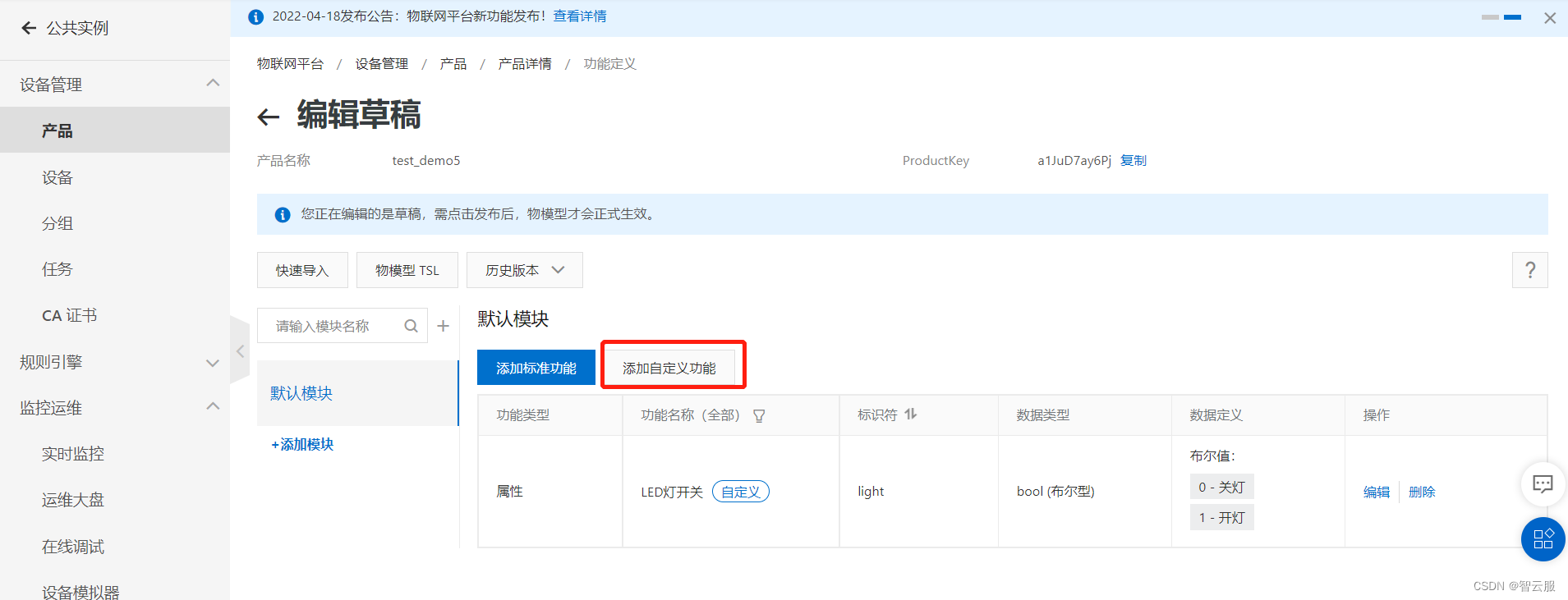

添加自定义功能
在这里插入图片描述

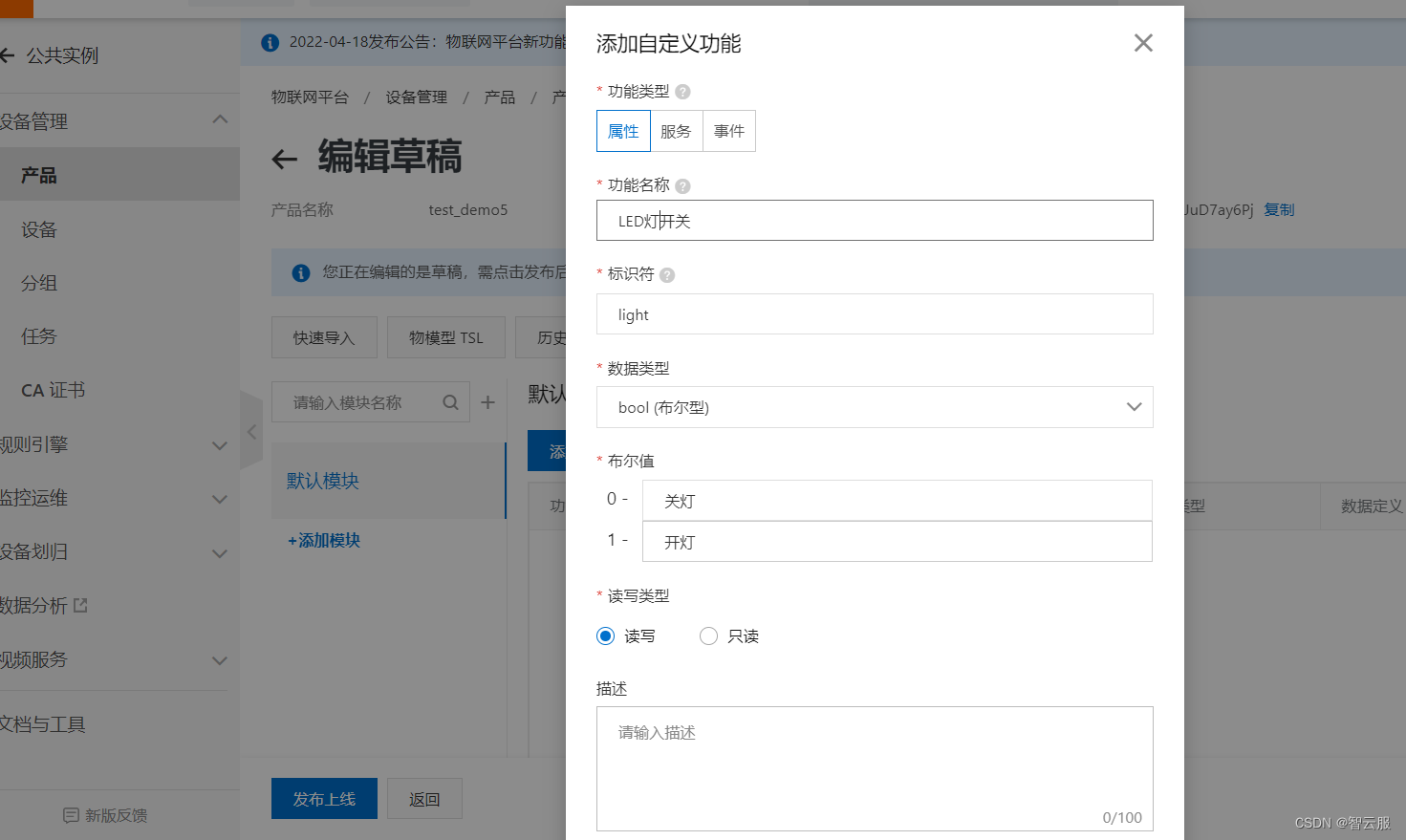

设置标识符、数据类型、读写类型参数，标识符（light）要与代码保持一致。点击确定。
在这里插入图片描述

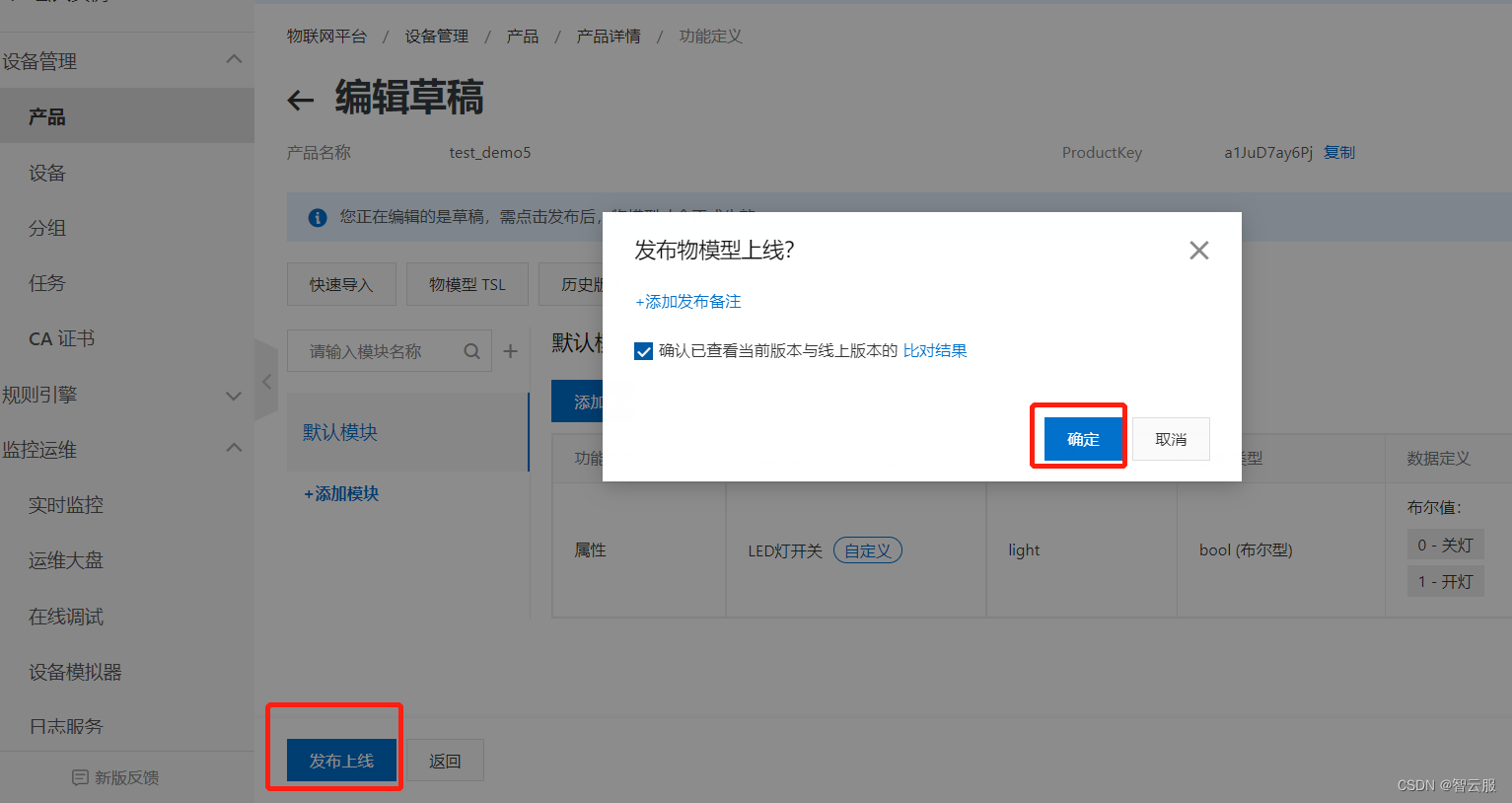

  • 发布上线，点击确定。
    在这里插入图片描述

2、设备端开发

# 获取设备的IMEI 作为deviceName 进行动态注册
deviceName = modem.info.getDevImei()
...

main.py

# coding=utf-8

from driver import GPIO
import network
import ujson
import utime as time
import modem
from  aliyunIoT import Device
import kv




#当iot设备连接到物联网平台的时候触发'connect' 事件
def on_connect(data):
    global module_name,default_ver,productKey,deviceName,deviceSecret,on_trigger,on_download,on_verify,on_upgrade
    print('***** connect lp succeed****')
    data_handle = {}
    data_handle['device_handle'] = device.getDeviceHandle()


#当连接断开时，触发'disconnect'事件
def on_disconnect():
    print('linkkit is disconnected')

#当iot云端下发属性设置时，触发'props'事件
def on_props(request):
    params=request['params']
    params=eval(params)
    light = params["light"]
    led1.write(light)

#当iot云端调用设备service时，触发'service'事件
def on_service(id,request):
    print('clound req id  is {} , req is {}'.format(id,request))
#当设备跟iot平台通信过程中遇到错误时，触发'error'事件
def on_error(err):
    print('err msg is {} '.format(err))

#网络连接的回调函数
def on_4g_cb(args):
     global g_connect_status
     pdp = args[0]
     netwk_sta = args[1]
     if netwk_sta == 1:
         g_connect_status = True
     else:
         g_connect_status = False

#网络连接
def connect_network():
     global net,on_4g_cb,g_connect_status
     #NetWorkClient该类是一个单例类，实现网络管理相关的功能，包括初始化，联网，状态信息等.
     net = network.NetWorkClient()
     g_register_network = False
     if net._stagecode is not None and net._stagecode == 3 and net._subcode == 1:
         g_register_network = True
     else:
         g_register_network = False
     if g_register_network:
    #注册网络连接的回调函数on(self,id,func);  1代表连接，func 回调函数  ；return 0 成功
         net.on(1,on_4g_cb)
         net.connect(None)
     else:
         print('网络注册失败')
     while True:
         if g_connect_status:
             print('网络连接成功')
             break
         time.sleep_ms(20)

#动态注册回调函数
def on_dynreg_cb(data):
     global deviceSecret,device_dyn_resigter_succed
     deviceSecret = data
     device_dyn_resigter_succed = True


 # 连接物联网平台
def dyn_register_device(productKey,productSecret,deviceName):
    global on_dynreg_cb,device,deviceSecret,device_dyn_resigter_succed
    key = '_amp_customer_devicesecret'
    deviceSecretdict = kv.get(key)
    print("deviceSecretdict:",deviceSecretdict)
    if isinstance(deviceSecretdict,str):
        deviceSecret = deviceSecretdict

    if deviceSecretdict is None or deviceSecret is None:
        key_info = {
            'productKey': productKey  ,
            'productSecret': productSecret ,
            'deviceName': deviceName
            }
        # 动态注册一个设备，获取设备的deviceSecret
        #下面的if防止多次注册，当前若是注册过一次了，重启设备再次注册就会卡住，
        if not device_dyn_resigter_succed:
            device.register(key_info,on_dynreg_cb)

def upload_led(led):
    global led_data
    led_data["light"]= led
    led_data_str=ujson.dumps(led_data)
    data={
        'params':led_data_str
        }
    device.postProps(data)


if __name__ == '__main__':
    ICCID=None
    g_connect_status = False
    net = None
    device = None
    deviceSecret = None
    deviceName = None
    #替换以下产品信息
    ##################################
    productKey = "a1JuD7ay6Pj"
    productSecret = "yV68ScGy5DgEczVx"
    ##################################
    device_dyn_resigter_succed = False

    # 连接网络
    connect_network()
    # 获取设备的IMEI 作为deviceName 进行动态注册
    #2.2版本改为
    #deviceName = modem.info.getDevImei()
    deviceName = modem.getDevImei()
    #获取设备的ICCID
    ICCID=modem.sim.getIccid()
    #初始化物联网平台Device类，获取device实例
    device = Device()
    if deviceName is not None and len(deviceName) > 0 :
     #动态注册一个设备
        dyn_register_device(productKey,productSecret,deviceName)
    else:
        print("获取设备IMEI失败，无法进行动态注册")
    while deviceSecret is None:
        time.sleep(0.2)
    print('动态注册成功:' + deviceSecret)

    key_info = {
        'region' : 'cn-shanghai' ,
        'productKey': productKey ,
        'deviceName': deviceName ,
        'deviceSecret': deviceSecret ,
        'keepaliveSec': 60,
        }
    #打印设备信息
    print(key_info)

    #device.ON_CONNECT 是事件，on_connect是事件处理函数/回调函数
    device.on(device.ON_CONNECT,on_connect)
    device.on(device.ON_DISCONNECT,on_disconnect)
    device.on(device.ON_PROPS,on_props)
    device.on(device.ON_SERVICE,on_service)
    device.on(device.ON_ERROR,on_error)
    device.connect(key_info)

    #传感器操作
    led1=GPIO()
    led1.open("led1")
    radar=GPIO()
    radar.open('radar')
    led_data = {}
    while True:
        #当检测到人体活动，相应的引脚会输出高电平
        if radar.read()==1:
            print("---------------------------detect body-------------------------------")
            led1.write(1)
            upload_led(1)
        else:
            print("no body")
            led1.write(0)
            upload_led(0)
        time.sleep(1)

board.json

{
  "name": "haas506",
  "version": "2.0.0",
  "io": {
    "ADC0": {
      "type": "ADC",
      "port": 0,
      "sampling": 12000000
    },
    "ADC1": {
      "type": "ADC",
      "port": 1,
      "sampling": 12000000
    },
    "ADC2": {
      "type": "ADC",
      "port": 2,
      "sampling": 12000000
    },
    "qma8981": {
      "type": "I2C",
      "port": 1,
      "addrWidth": 7,
      "freq": 400000,
      "mode": "master",
      "devAddr": 18
    },
    "KEY1": {
      "type": "GPIO",
      "port": 44,
      "dir": "irq",
      "pull": "pullup",
      "intMode": "rising"
    },
    "led1": {
      "type": "GPIO",
      "port": 7,
      "dir": "output",
      "pull": "pulldown"
    },
    "led_g": {
      "type": "GPIO",
      "port": 32,
      "dir": "output",
      "pull": "pulldown"
    },
    "cs": {
      "type": "GPIO",
      "port": 15,
      "dir": "output",
      "pull": "pullup"
    },
    "radar":{
      "type":"GPIO",
      "port": 17,
      "dir": "input",
      "pull":"pullup"
    },
    "SPI0": {
      "type": "SPI",
      "port": 0,
      "mode": "master",
      "freq": 2000000
    },
    "serial1": {
      "type": "UART",
      "port": 0,
      "dataWidth": 8,
      "baudRate": 115200,
      "stopBits": 1,
      "flowControl": "disable",
      "parity": "none",
      "timeout": 1000
    },
    "serial2": {
      "type": "UART",
      "port": 1,
      "dataWidth": 8,
      "baudRate": 9600,
      "stopBits": 1,
      "flowControl": "disable",
      "parity": "none",
      "timeout": 1000
    },
    "serial3": {
      "type": "UART",
      "port": 2,
      "dataWidth": 8,
      "baudRate": 115200,
      "stopBits": 1,
      "flowControl": "disable",
      "parity": "none",
      "timeout": 1000
    }
  },
  "debugLevel": "ERROR",
  "repl": "enable",
  "replPort": 0
}

3、调试

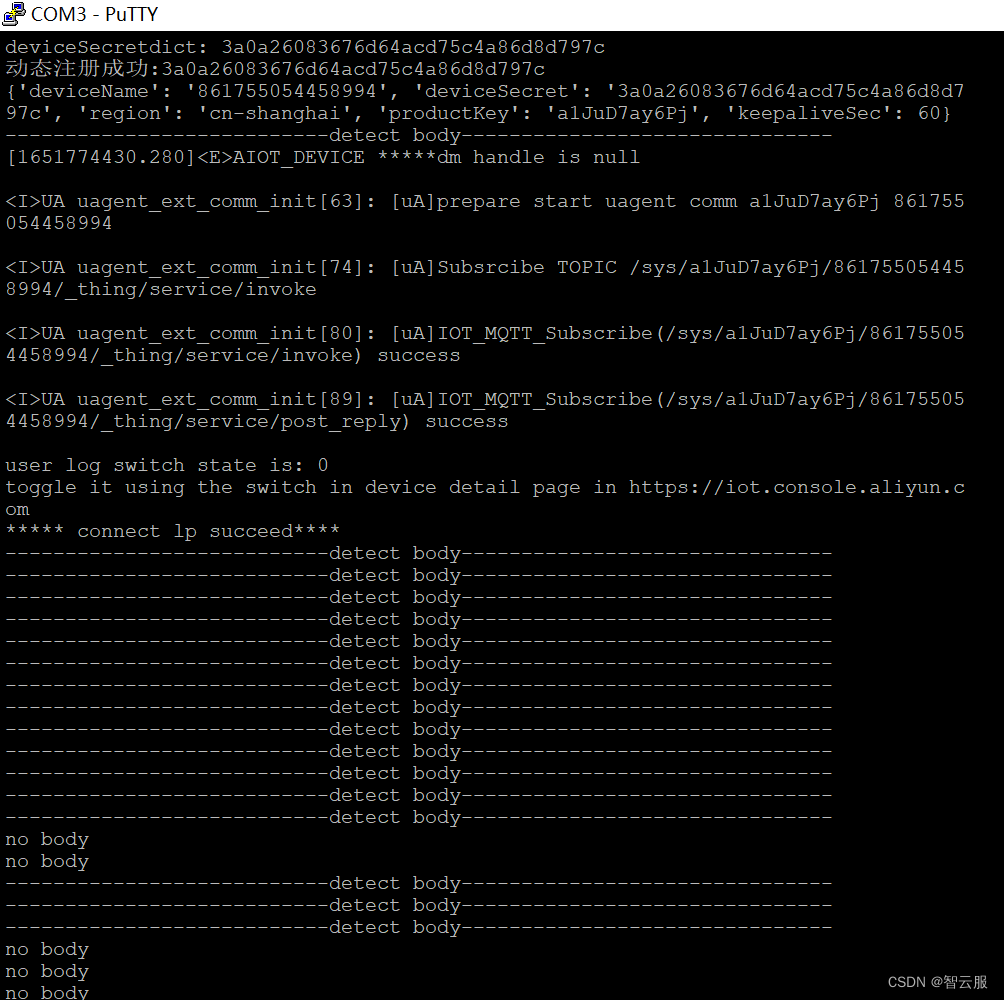

1、串口调试工具log，网络连接成功–动态注册成功–传感器每秒钟检测一次是否有人，当检测到有人时LED灯亮起，打印‘detect body’ ；没有检测到人时LED灯灭，打印‘no body’。
在这里插入图片描述

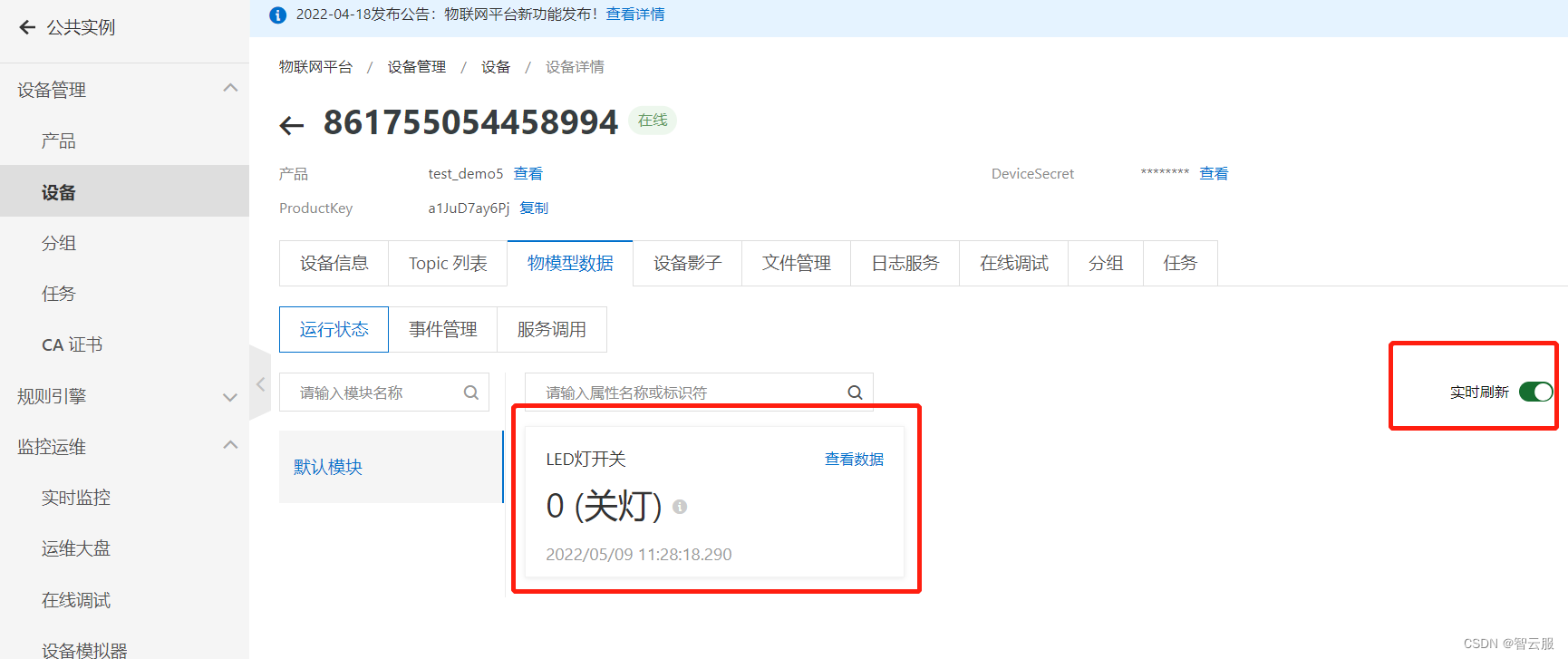

2、阿里云平台，打开实时刷新，物模型会即时显示lLED当前状态。
在这里插入图片描述
