UML类图

    本篇主要介绍UML的类图（Class Diagram），类图主要是为了图形化的展示静态结构模型，主要显示类、接口以及它们的内部结构和关系。只描述抽象的类结构和相互关联，这些类型具体的对象实例信息主要在对象图和交互图中得到体现。

    下面主要介绍类图中的相关模型，同时建模与编码(以Java为案例，后续不再强调)做实现类比，注意建模可以实现编码实现的功能，并不代表建模一定要细化到和编码实现一样的程度。

---

类（Class）

    通过属性（Property）、方法（Operation）、接收（Reception）、端口（Port）描述结构定义

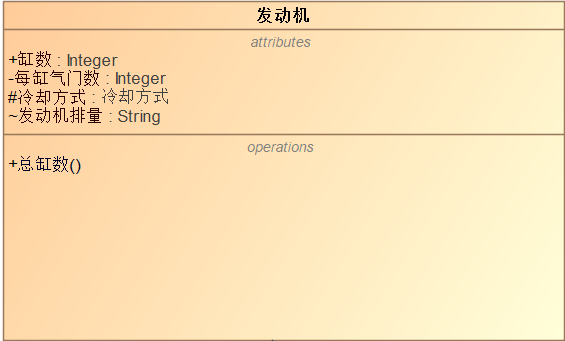

模型：



  + : public
  - : private
   # : protected
  ~ : package

编码：

public enum CoolingEnum {

    WIND("风冷"),
    WATER("水冷");

    private String type;

    CoolingEnum(String type) {
        this.type = type;
    }
}

    类（Class）模型与编码对比时，可以明显发现模型属性（Property）对应编码的属性，模型操作（Operation）对应编码的方法

---

属性（Property）

    定义结构的字段属性，主要有两种场景，一种是主动创建定义属性，一种是创建关联时自动创建一个属性用来承载关联另一端（属性类型是关联另一端的类结构，通过属性描述类与类之间的关联关系）
  属性主要操作是设置类型，设置多重性，设置默认值
  
  设置类型：
  类型设置主要分两种场景：
  1、数据类型（DataType），基础类型（PrimitiveType）、枚举（Enumeration）也都是DataType
  2、非数据类型(除Datatyp外的Type类型模型，主要是类[Class]，DataType也是Type)
  
  设置多重性：
  决定属性是空、单个、指定大小列表或无限制列表
  
  设置默认值：
  设置默认值，根据类（Class）创建对象实例（Instance Specification）时，该对象实例（Instance Specification）的此属性提前设置一个默认值。
  如果类（Class）与类（Class）之间存在泛化时，子类结构创建对象实例（Instance Specification）时可以获取父类结构的所有属性，子类结构上可以进行重写父类结构属性的操作
  除此之外，属性模型规范上还提供了很多属性用来标记该属性的特性，此处不一一展开，具体可查看OMG的UML标准规范文档（本系统博客主要针对UML模型的使用进行功能性描述说明，下一系列博客会针对UML的规范文档进行规范性描述说明）。

模型：


编码：

public class PetrolEngine extends Engine {
    // 定价
    public List<Double> pricing = Arrays.asList(30.0);
    // 缸数（重写）
    public Integer cylindersNumber;
}

---

操作（Operation）

    操作（Operation），其方法（Method）可以绑定一种行为用来描述此操作，其整体效果可实现与编码的方法类似的功能，操作（Operation）对应编码的方法定义，操作（Operation）的方法（Method）绑定的行为模型对应编码的方法体实现细节。
    此外额外进行拓展说明：此处只是设置操作定义的地方，其方法细节（Method）需要行为的相关模型元素描述（例如Opaque Behavior、Activity等），其操作调用使用场景需要逻辑仿真的支持
    下面以三种调用场景为例进行说明（此处不细说行为相关的模型，具体细节行为图类进行说明）：

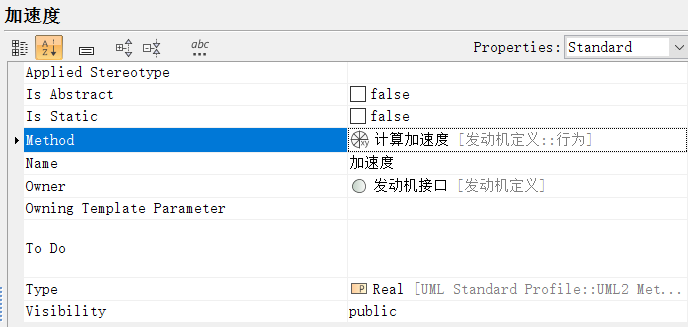

1. 外部传参方法 + 使用Opaque Behavior描述Method内部

模型：

Opaque Behaviors.png



编码：

// 计算加速度
public Double calculateAcceleration(Double v, Double t) {
    Double result = v / t;
    System.out.println(result);
    return result;
}

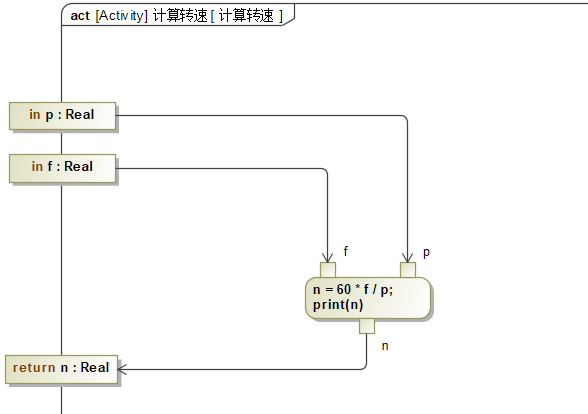

2. 外部传参方法 + 使用Activity描述Method内部

模型：


编码：

// 计算转速
public Double calculateRev(Double f, Integer p) {
    Double result = 60*(f / p);
    System.out.println(result);
    return result;
}

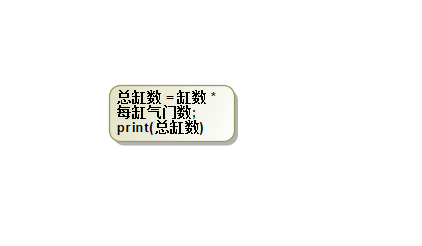

3. 内部属性处理方法 + 使用Activity描述Method内部（仿真过程中可以根据表达式解析到对应实例的属性）

模型：


编码：

// 计算总缸数
public Integer calculateRev() {
    return cylindersNumber * averageCylindersNumber;
}

---

接口（Interface）

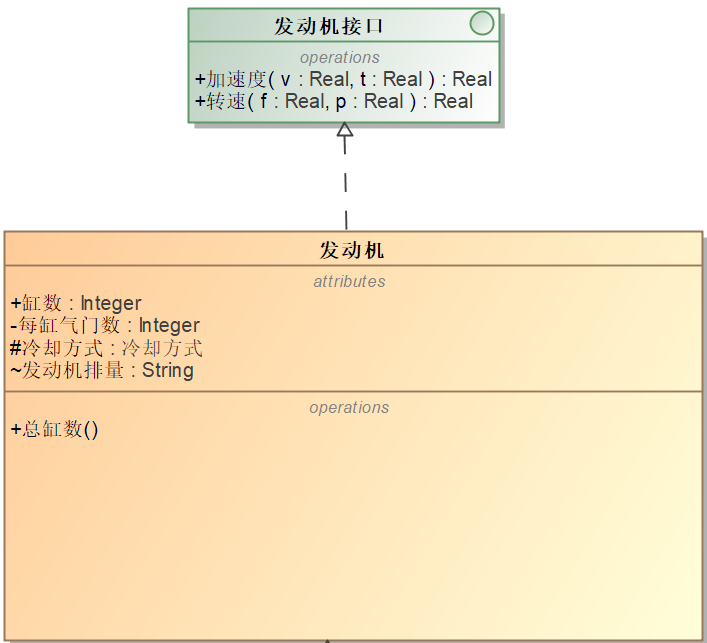

    接口是类、组件、子系统等分类器（Classifier）的外部可见操作（Operation）的定义，没有内部结构的说明。接口由分类器（Classifier）进行操作（Operation）的实现
模型的接口与编码接口概念类似，本质都是广义上的接口概念的两种实现。

模型：


编码：

public interface IEngine {
    public Double calculateAcceleration(Double v, Double t);
    public Double calculateRev(Double f, Integer p);
}

public class Engine implements IEngine {
    // 缸数
    public Integer cylindersNumber;
    // 每缸气门数
    public Integer averageCylindersNumber;
    // 冷却方式
    protected CoolingEnum coolingType;
    // 发动机排量
    String engineCapacity;

    // 计算加速度
    @Override
    public Double calculateAcceleration(Double v, Double t) {
        Double result = v / t;
        System.out.println(result);
        return result;
    }
    // 计算转数
    @Override
    public Double calculateRev(Double f, Integer p) {
        Double result = 60*(f / p);
        System.out.println(result);
        return result;
    }
    // 计算总缸数
    public Integer calculateRev() {
        return cylindersNumber * averageCylindersNumber;
    }
}

---

数据类型（DataType）

    DataType存在两种子集：

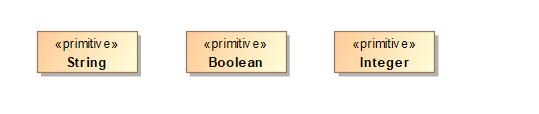

• 原始类型（PrimitiveType）：纯值数据的模型定义，不包含子的UML结构（例如String、Integer、Real）

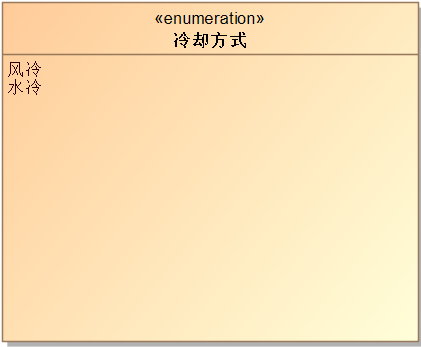

• 枚举（Enumeration）：枚举的模型定义

    除了原始类型（PrimitiveType）和枚举（Enumeration）的使用场景特殊，其他Type类型的类型定义使用场景都是属性的类型为模型，值为模型的实例（如果是元模型的话，元模型作为类型时，实例是指这种类型的模型InstanceSpecification；
    由于原始类型（PrimitiveType）和枚举（Enumeration）也是Type类型，如果工具未加以限制会错误使用这两种模型类型，即这两种类型下定义子的UML结构，直接作为Type类型使用）

模型：





编码:

Java的基础类型（int、double等）

public enum CoolingEnum {
    WIND("风冷"),
    WATER("水冷");
    private String type;

    CoolingEnum(String type) {
        this.type = type;
    }
}

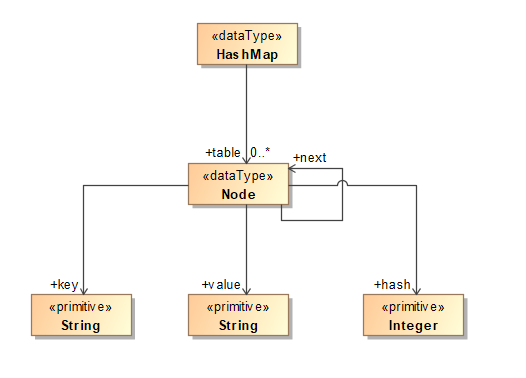

Java的HashMap

public class EngineSystem {
    // 燃油发动机
    public Engine fuelOil;
    // 电力发动机
    public Engine electricity;
}

---

泛化（Generalization）

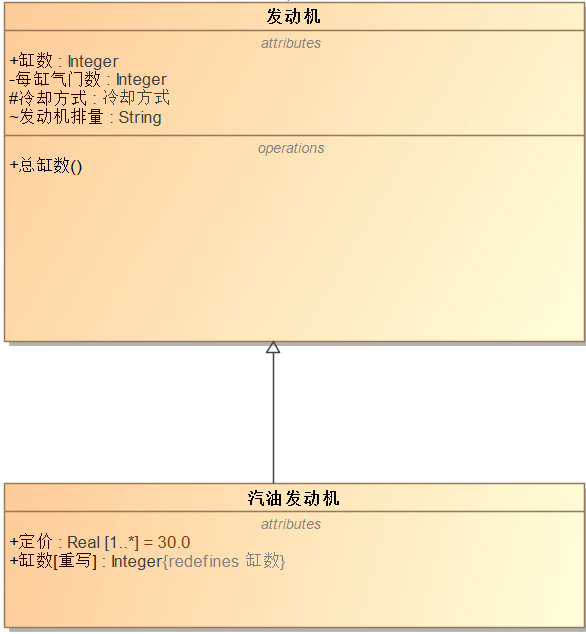

    泛化（Generalization）表示抽象的分类器（Classfier）到更具体的分类器（Classfier），泛化的概念与编码的继承类似，汽油发动机（具体）继承至发动机（抽象）对应发动机（抽象）泛化汽油发动机（具体）（或者汽油发动机泛化至发动机）
泛化线由具体的分类器指向抽象的分类器

模型：


编码：

public class PetrolEngine extends Engine {
    // 定价
    public List<Double> pricing = Arrays.asList(30.0);
    // 缸数（重写）
    public Integer cylindersNumber;
}

---

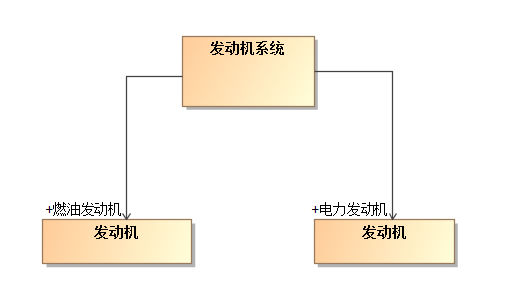

关联 （Association）

    关联模型主要存在三种概念：
    1.关联关系：是整体与部分的关系。
    2.聚合关系：是整体与部分的关系，部分能脱离整体而独立存在。
    3.组合关系：是整体与部分的关系，但部分不能脱离整体而独立存在。
    耦合程度：组合 > 聚合 > 关联

模型：


编码：

public class EngineSystem {
    // 燃油发动机
    public Engine fuelOil;
    // 电力发动机
    public Engine electricity;
}

同上，对应成员变量处理同上，对应成员变量处理

---

实现（Realization）

    实现（Realization）模型的子集存在三种:

1. 接口实现（Interface Realization）：
   接口实现是分类器和接口之间的特殊实现关系。这种关系表示分类器实现符合接口规定。
2. 组件实现（Component Realization）：
   组件和分类器之间的关系
3. 代换（Substitution）：
   两个分类器之间的关系。

---
