1. 下载华为交换机 MIB 参考文件并使用 snmpwalk 获取 OID 信息
- 下载交换机 MIB 参考文件

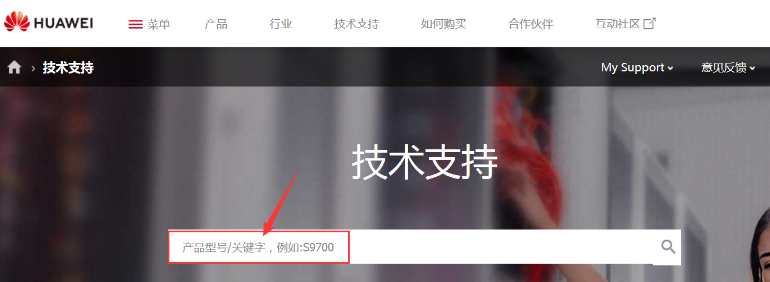

访问 https://support.huawei.com/enterprise/zh/index.html, 搜索交换机型号

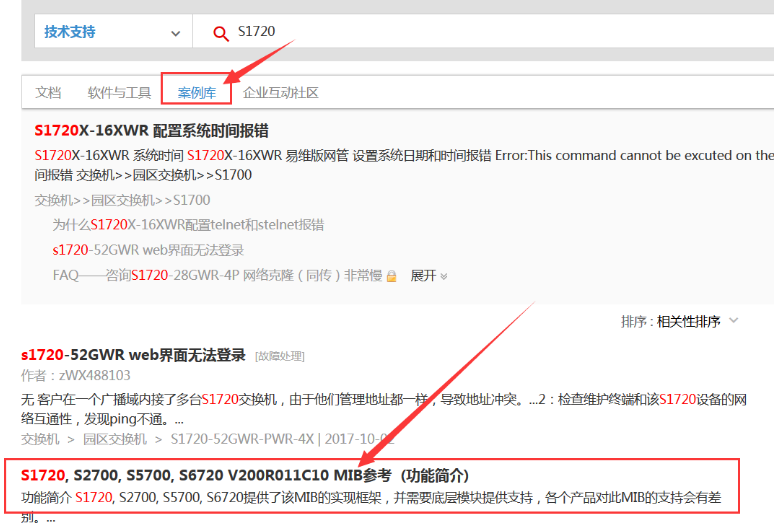

点击案例库, 选择 MIB 参考

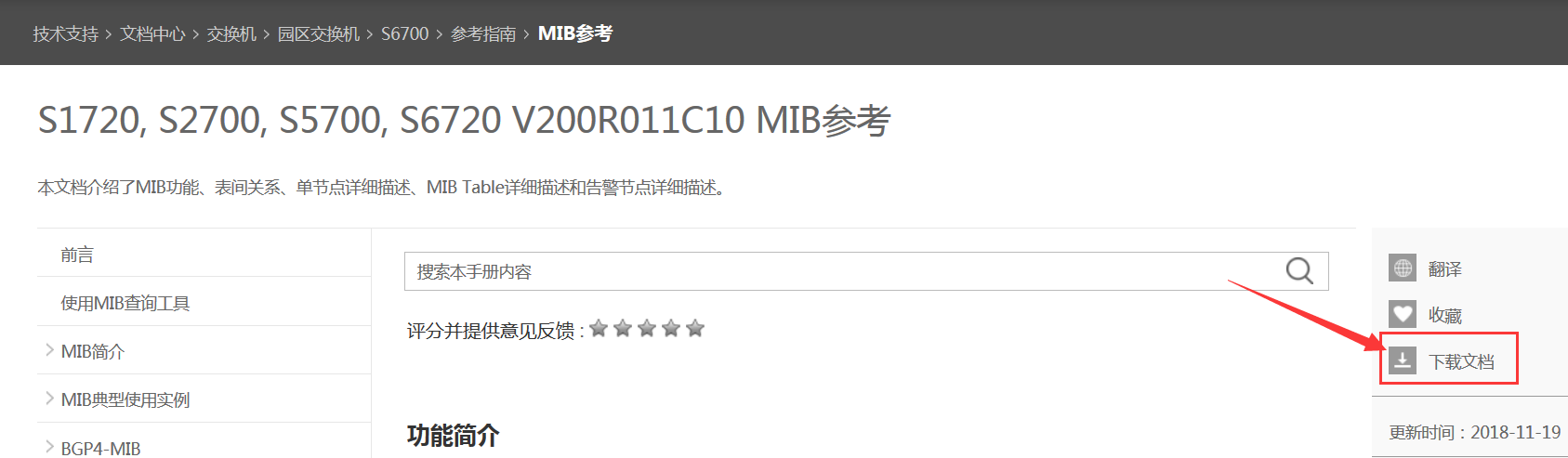

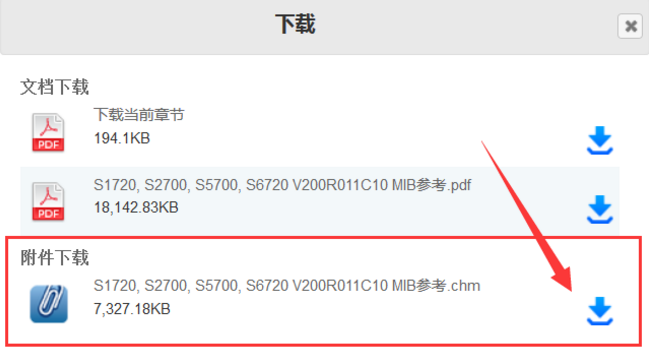

下载文件

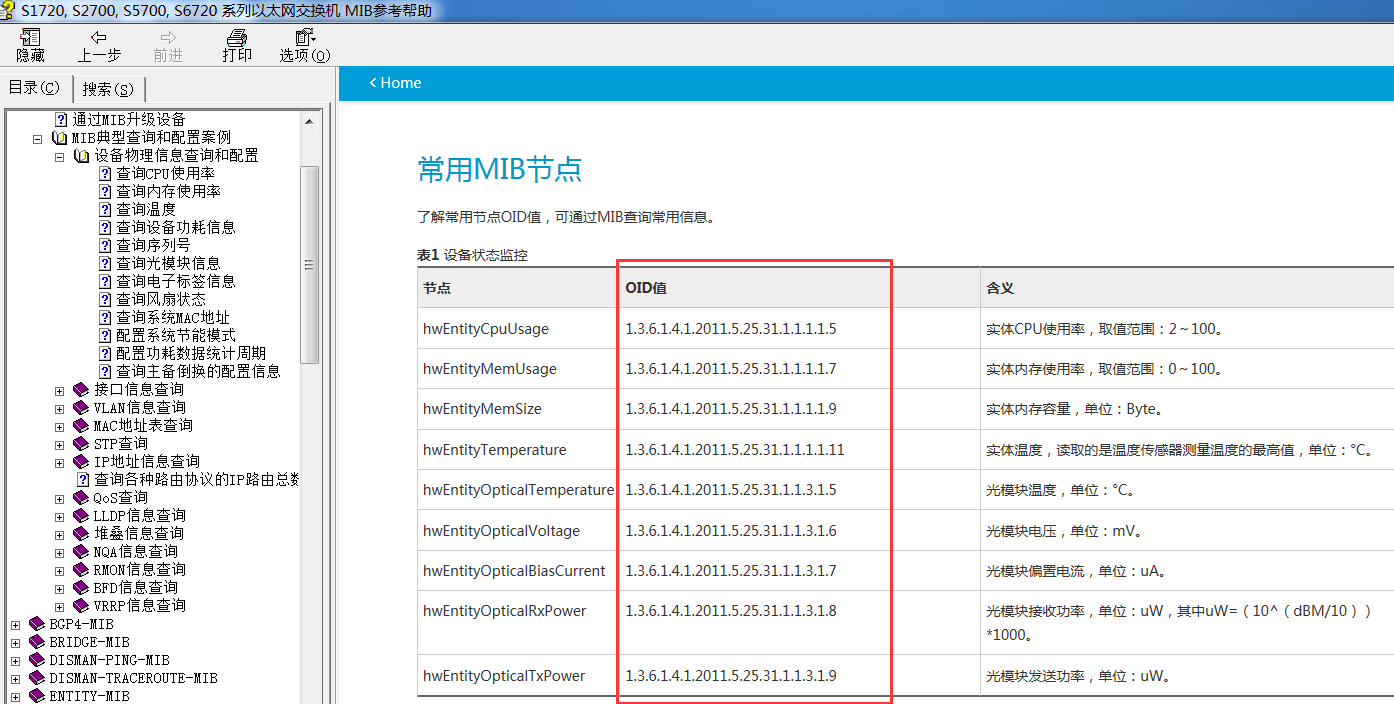

打开文件 , 查看设备常用 OID
- 交换机下启用 snmp, 并设置团体名

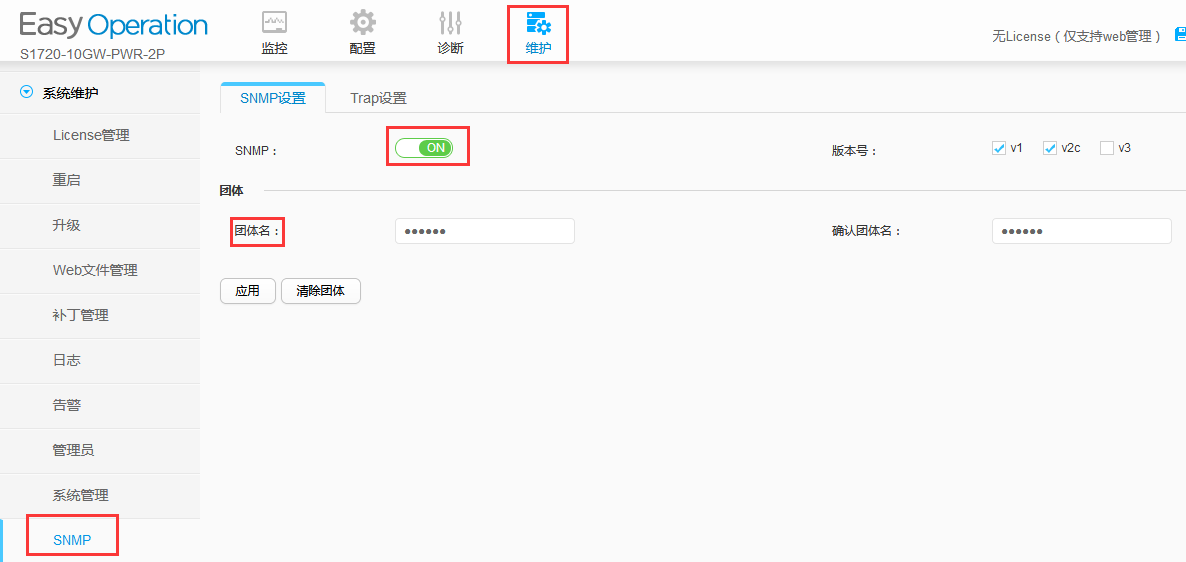

图形界面:
命令行:
system-view
snmp-agent
snmp-agent community read public //设置读团体名: public
snmp-agent community write private //设置写团体名: private
- linux 下安装 snmpwalk
yum -y install net-snmp-utils
- 使用 snmpwalk 获取交换机 OID 信息
snmpwalk -v SNMP 版本(1 或 2c) -c 团体名 IP 地址 OID(对象标示符)

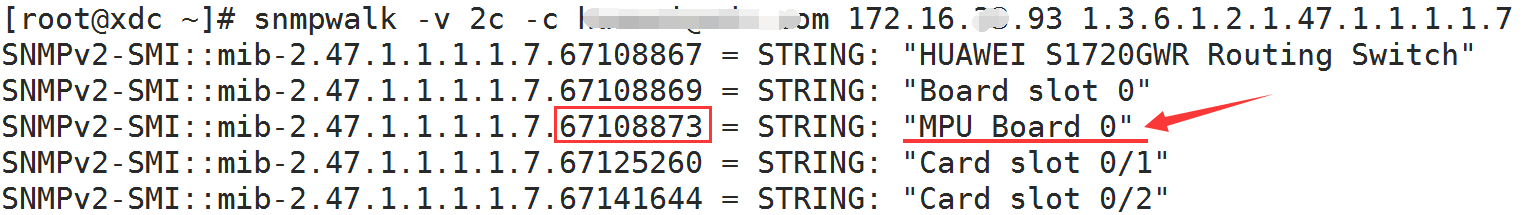

- a. 通过硬件实体名 OID, 查询硬件索引值, 查询到 MPU Board 索引值为 67108873
snmpwalk -v 2c -c 团体名 IP 地址 1.3.6.1.2.1.47.1.1.1.1.7
- b. 查询 CPU 使用率, 查询时要在 OID 后面加上 MPU Board 的索引值
(如果不指定硬件索引, 会列出所有硬件的 CPU 使用率的值, 但是其它硬件没有 CPU 使用率, 所以值为 0)
snmpwalk -v 2c -c 团体名 IP 地址 1.3.6.1.4.1.2011.5.25.31.1.1.1.1.5.67108873

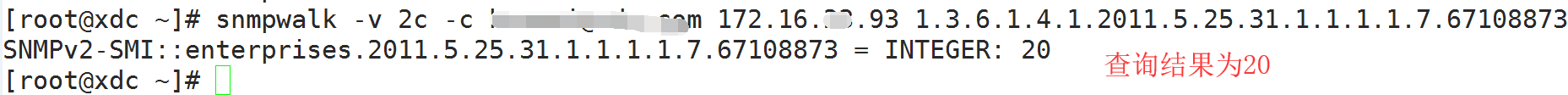

- c. 查询内存使用率
snmpwalk -v 2c -c 团体名 IP 地址 1.3.6.1.4.1.2011.5.25.31.1.1.1.1.7.67108873

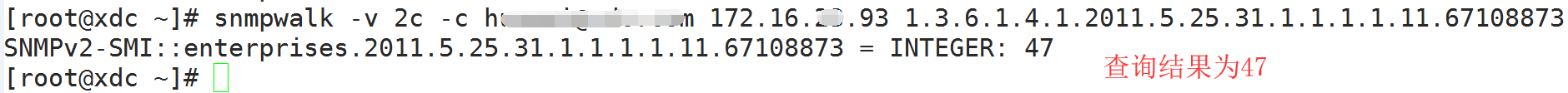

- d. 查询设备温度
snmpwalk -v 2c -c 团体名 IP 地址 1.3.6.1.4.1.2011.5.25.31.1.1.1.1.11.67108873
