拆装机大全

一、硬盘的认识

 电脑硬盘是计算机的最主要的存储设备。硬盘（Hard Disk Drive 简称HDD）由一个或者多个铝制或者玻璃制的碟片组成。这些碟片外覆盖有铁磁性材料。绝大多数硬盘都是固定硬盘，被永久性地密封固定在硬盘驱动器中。

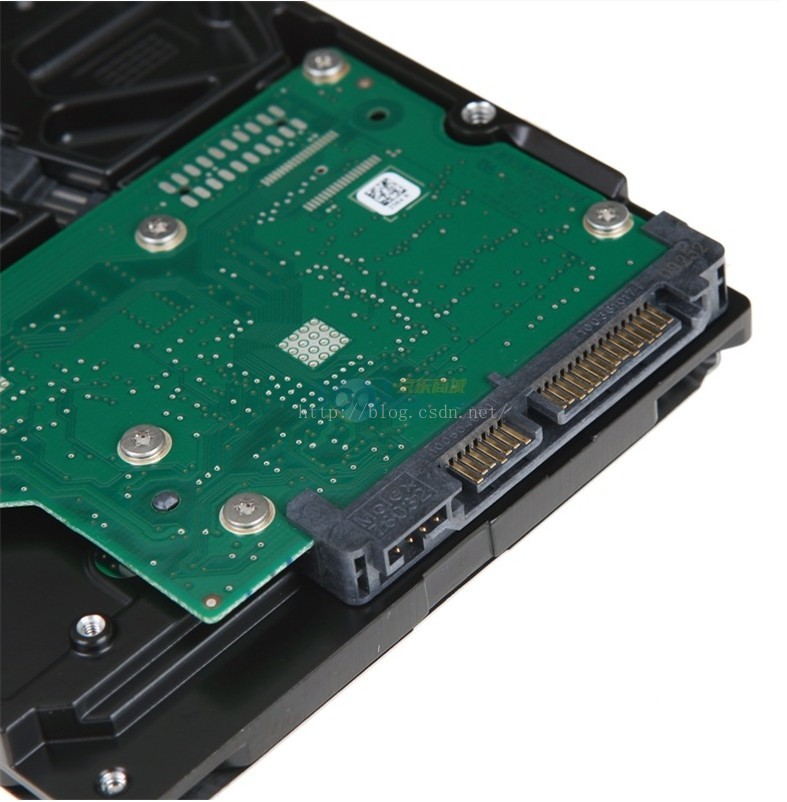

硬盘图片介绍：
图上方是SATA电源接口，中间是SATA数据接口，下面那个跳线接口（主要用于设置主盘和从盘）
1.如果电源线没插好会出现什么效果？

答案：不读盘 开不开机呗

2.SATA数据线

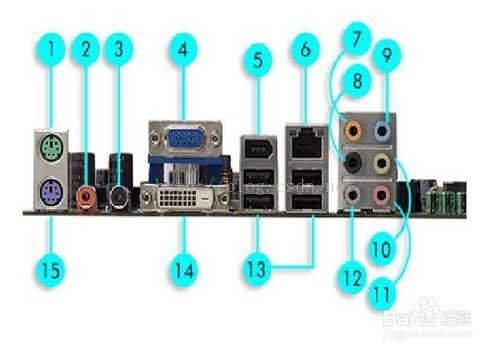

二、主板接口图

1 - PS/2 鼠标接口
接口类型是指鼠标与电脑主机之间相连接的接口方式或类型。目前常见的鼠标接口有串口、PS/2、USB三种类型。
2 - 数字音频输出接口
3 - 数字音频输入接口
4 - VGA 视频输出接口
5 - 1394 火线接口
6 - RJ-45 网络接口
7 - 中置/低音音频输出（桔黄色）接口
8 - 后置音频输出（黑色）接口（支持 4 ，6 或者 8 信道音频）
9 - 音频输入（浅蓝色）接口（连接至磁带播放器或其他音频来源）
10 - 耳机/音频输出（浅绿色）接口
11 - 麦克风（粉色）接口
12 - 音频输出（灰色）接口（支持 8 信道音频）
13 - USB 2.0 接口
14 - DVI 视频输出接口
15 - PS/2 键盘接口

三、跳线

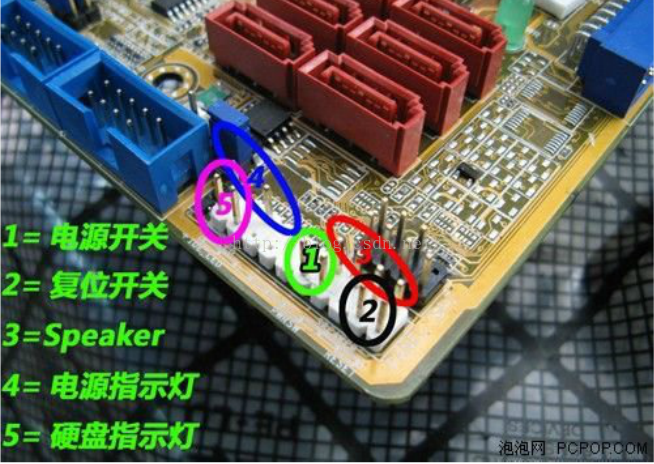

这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。     一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！                 电源开关：POWER SW 英文全称：Power Swicth 可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等 功能定义：机箱前面的开机按钮                   复位/重启开关：RESET SW 英文全称：Reset Swicth 可能用名：RESET、Reset Swicth、Reset Setup、RST等 功能定义：机箱前面的复位按钮                   电源指示灯：+/- 可能用名：POWER LED、PLED、PWR LED、SYS LED等                  硬盘状态指示灯：HDD LED 英文全称：Hard disk drive light emitting diode 可能用名：HD LED                   报警器：SPEAKER 可能用名：SPK 功能定义：主板工作异常报警器

四、CPU

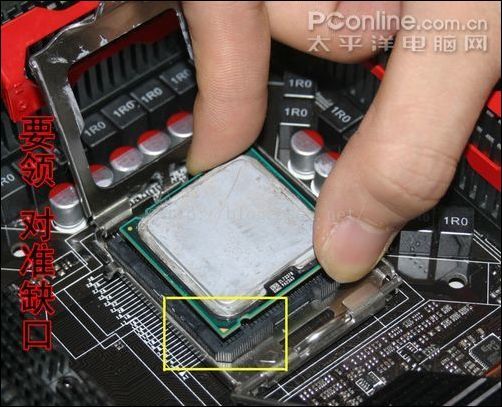

要领：对准缺口。注意小三角的位置

五、声卡芯片

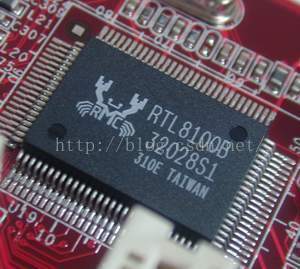

六、网卡芯片
